NCD TLR485 시간 활성화 릴레이 48 채널 범용 SPDT

NCD TLR485 시간 활성화 릴레이 48 채널 범용 SPDT

MODEL
TLR485
브랜드
NCD
제품 자료
제품문의 구매하기

48채널까지 늘린⁣ 시간표 운전 보드

NCD TLR485 Taralist 시간 활성화 릴레이 컨트롤러⁣ 채널 수 : 48⁣ 릴레이 : 5 A SPDT⁣ 대기 전류 : 31 mA

견적 받기

NCD 한국 독점 공급 파트너

NCD TLR485는 5 A SPDT 릴레이 48개를 한 시스템으로 구성한 시간 활성화 릴레이 컨트롤러(Time Activated Relay Controller)입니다. 채널 수가 많은 구성에서도 시계, 이벤트 저장, PC 덮어쓰기 기능은 같은 Taralist 방식입니다. (주)테솔이 국내에 공식 공급합니다.

이벤트 저장은 최대 999개이고 한 Taralist CPU는 시간표 기준으로 256개 릴레이까지 확장됩니다. 주문 때 플러그형 커넥터 옵션을 선택할 수 있습니다.

48채널

5 A SPDT 릴레이

999개

이벤트 저장

플러그형

커넥터 옵션

LED

채널별 상태 표시

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

999개 이벤트

PC 연결 없이 실행

256 릴레이 확장

시간표 기준 최대 제어 수

1 ~ 64채널

범용 SPDT 채널 수 선택

배터리 백업 시계

전원 차단 중에도 시간 유지

시간 보정

TLR485 장기 운전의⁣ 시계 오차 관리

시간 보정(Time Compensation)은 요일마다 최대 15초까지 시계를 앞당기거나 늦추는 기능입니다. 시계를 다시 맞출 때는 Base Station의 Sync Time with PC Time을 누릅니다.

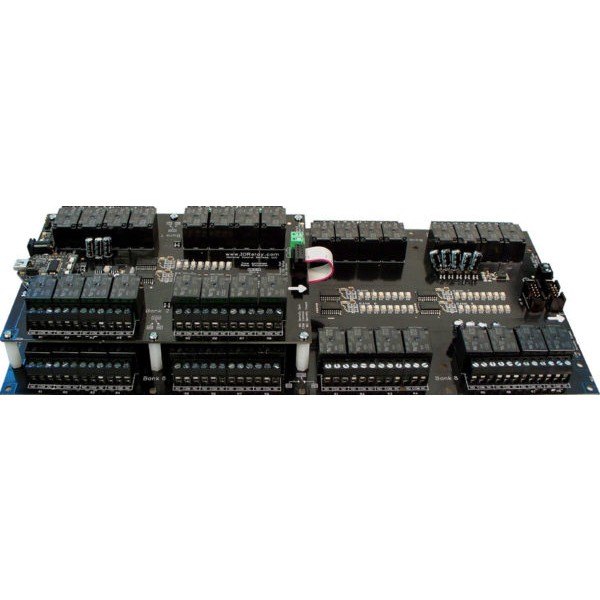

NCD TLR485 - 릴레이 보드 여러 장이 적층된 48채널 릴레이 보드 측면
릴레이 보드 여러 장이 적층된 48채널 릴레이 보드 측면

사용 방법

TLR485 Time Event Builder⁣ 이벤트 입력 항목

입력 항목내용
시 · 분 · 초이벤트가 실행될 시각
요일 조건실행할 요일 선택
릴레이 지정켜거나 끌 릴레이 선택
Sort Events시간순으로 목록 정렬

사양

TLR485 사양 요약

항목사양
채널 수48
릴레이5 A SPDT
커넥터 옵션플러그형 커넥터 추가 가능
대기 전류31 mA (릴레이 꺼짐, 통신 모듈 없음)
이벤트 저장최대 999개

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

같은 계열

TLR485와⁣ 같은 계열 모델

  • TLR15 — 1채널, 5 A SPDT
  • TLR25 — 2채널, 5 A SPDT
  • TLR45 — 4채널, 5 A SPDT
  • TLR85 — 8채널, 5 A SPDT
  • TLR165 — 16채널, 5 A SPDT
  • TLR245 — 24채널, 5 A SPDT
  • TLR325 — 32채널, 5 A SPDT
  • TLR565 — 56채널, 5 A SPDT
  • TLR645 — 64채널, 5 A SPDT
  • TLR120 — 고전력 1채널, 20 A SPDT
  • TLR220 — 고전력 2채널, 20 A SPDT
  • TLR420 — 고전력 4채널, 20 A SPDT
  • TLR820 — 고전력 8채널, 20 A SPDT
  • TLSSR1x — 솔리드 스테이트 1채널, Type A~H
  • TLSSR2x — 솔리드 스테이트 2채널, Type A~H
  • TLSSR4x — 솔리드 스테이트 4채널, Type A~H
  • TLSSR8x — 솔리드 스테이트 8채널, Type A~H
  • TLEE_Module — Fusion 컨트롤러에 시간 기능을 더하는 확장 모듈

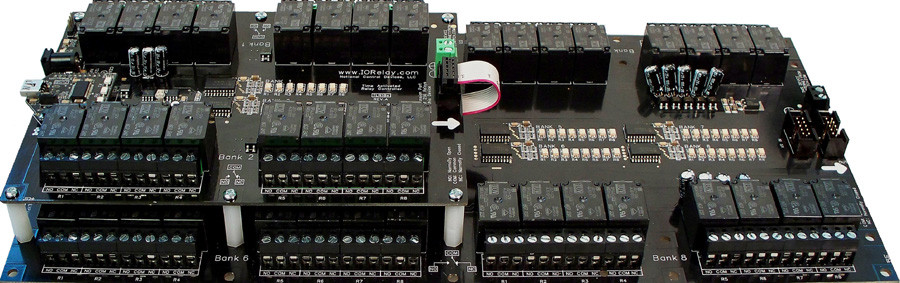

NCD TLR485 시간 활성화 릴레이 48 채널 범용 SPDT 제품 사진
