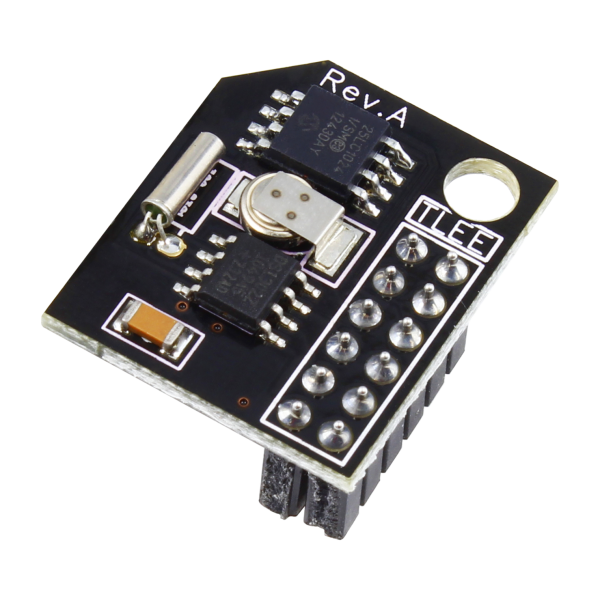

NCD TLEE_Module TLEE 시간표 및 원자로 기능 확장 모듈

MODEL: TLEE_Module
브랜드: NCD

제품문의 구매하기

PC 없이 저장한 시간표대로
릴레이를 켜고 끄는 컨트롤러

NCD Taralist 시간 활성화 릴레이 · 1~64채널

견적 받기

NCD 국내 정식 공급 파트너

NCD Taralist는 실시간 시계를 내장한 시간 활성화 릴레이 컨트롤러(Time Activated Relay)로, PC 연결 없이 시간표를 저장해 두고 정해진 시각에 릴레이를 켜고 끕니다.

이벤트는 컨트롤러에 최대 999개까지 저장하며 시간표는 PC에서 언제든 덮어쓸 수 있습니다. 배터리 백업 시계로 전원이 꺼져도 시간을 유지하는 이 제품군은 (주)테솔이 국내에 공식 공급합니다.

999개 이벤트

PC 연결 없이 실행

256 릴레이 확장

시간표 기준 최대 제어 수

1 ~ 64채널

범용 SPDT 채널 수 선택

배터리 백업 시계

전원 차단 중에도 시간 유지

특징

실시간 시계 기반의
시간표 실행

핵심 특징	현장에서 달라지는 점
실시간 시계	내장 시계가 시간표를 실행하므로 별도 타이머 장비 없이 반복 운전을 구성할 수 있습니다.
이벤트 최대 999개 저장	PC를 연결하지 않아도 저장된 일정이 그대로 실행되어 현장 PC 관리 부담이 줄어듭니다.
배터리 백업	전원이 꺼져도 시계가 시간을 유지하므로 재가동 후 일정이 어긋나지 않습니다.
일광 절약 시간	일정을 프로그래밍해 일광 절약 시간 전환을 처리합니다.
시간 보정	시간 보상 설정으로 시계 오차를 줄여 장기 운전의 편차를 억제합니다.
재부팅 후 복원	부팅하면 자정부터 현재까지의 릴레이 상태를 계산하므로 정전 뒤에도 현재 시각에 맞는 상태로 돌아갑니다.
PC 재정의	시간표 동작을 PC에서 언제든 덮어써 임시 운전 변경에 대응합니다.
채널별 상태 LED	릴레이마다 LED로 상태를 표시해 현장에서 동작 여부를 바로 확인합니다.

시간표 운용

이벤트 저장과
정전 후 복원

시간표는 Base Station 소프트웨어의 그래픽 화면에서 만들어 컨트롤러에 저장합니다. 저장 후에는 컨트롤러가 내장 시계를 기준으로 이벤트를 실행하며, PC는 시간표를 바꿀 때만 연결하면 됩니다.

정전이 발생하면 배터리 백업 시계가 시간을 유지하고, 재부팅 시에는 자정부터 현재 시각까지의 릴레이 상태를 계산해 복원합니다. 하루 단위 반복 운전이라면 정전 직후에도 현재 시각에 맞는 상태로 돌아갑니다.

시간표 작성과 덮어쓰기

이벤트는 최대 999개까지 저장하며, 운전 중 일정을 바꿔야 할 때는 PC에서 시간표 동작을 새 일정으로 교체합니다. 시간 보정과 일광 절약 시간 설정도 같은 화면에서 지정합니다.

TLEE 모듈

Fusion 컨트롤러에
시간 기능 추가

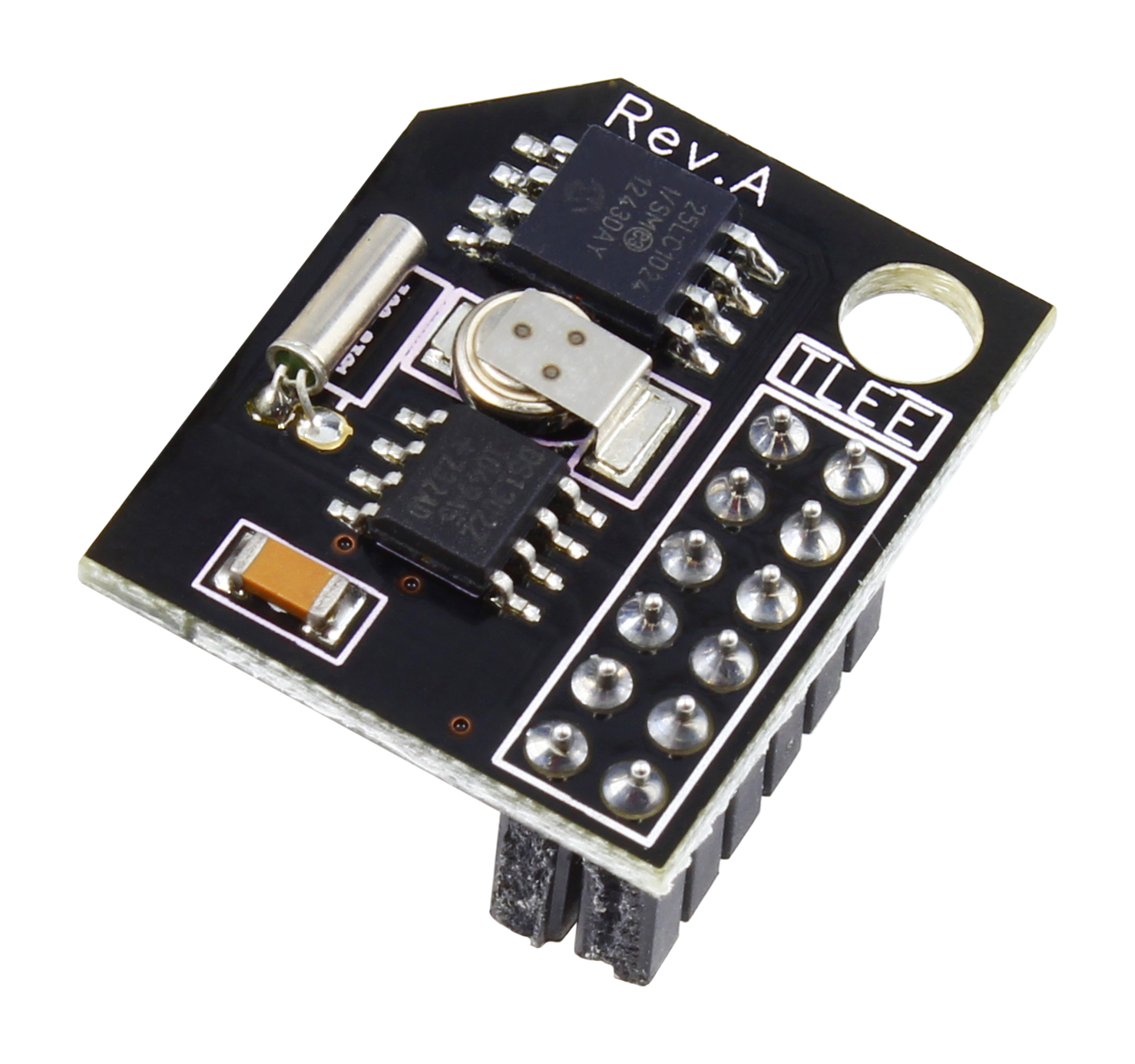

TLEE 모듈은 Fusion 시리즈 컨트롤러에 Taralist 시간 활성화 기능을 더하는 확장 모듈입니다. 실시간 시계와 배터리 백업 회로, EEPROM을 갖추었으며 릴레이 패턴의 저장과 불러오기도 지원합니다.

릴레이 부하 전압은 최대 절대 정격 240 VAC까지(저항성 부하 기준)입니다. 실제 사용 가능한 전압과 전류는 선택한 릴레이 종류에 따라 다르므로 부하 조건을 확인한 뒤 모델을 정하세요.

사용 방법

Taralist 시간 활성화 릴레이
Base Station 시간표 설정과 명령

Taralist 컨트롤러는 Windows용 Base Station 소프트웨어의 Taralist 설정 화면에서 시계를 맞추고 이벤트 시간표를 만들어 저장합니다. PC에서 직접 제어할 때는 254·64·65로 시작하는 10진 바이트 명령을 보냅니다.

소프트웨어·도구	하는 일
Base Station	Taralist Class Controller Configuration 화면에서 컨트롤러 설정, 이벤트 목록 파일 저장과 불러오기
Time Event Builder	Add Event로 시·분·초와 요일 조건, 켜고 끌 릴레이 지정
Sync Time with PC Time	컨트롤러 시계를 PC 시간에 맞춤(Set Time Manually로 직접 입력도 가능)
DST Events	일광 절약 시간 이벤트를 30년분 추가(DST Clear로 삭제)

처음 연결하는 순서

순서	할 일
1	사용하는 통신 모듈의 빠른 시작 가이드를 따라 PC에서 컨트롤러의 COM 포트 번호를 먼저 확인합니다.
2	ncd.io/start에서 Base Station을 내려받아 Windows PC에 설치하세요.
3	컨트롤러의 PGM/RUN 점퍼를 Program으로 옮깁니다. Run 상태에서는 설정이 저장되지 않습니다.
4	Base Station의 Select Connection 창에서 COM 포트를 고르고 Taralist Class Controller Configuration을 엽니다.
5	Sync Time with PC Time을 눌러 컨트롤러 시계를 PC 시간에 맞춥니다.
6	Time Event Builder에서 Add Event로 이벤트를 만들고 Sort Events로 시간순으로 정렬하세요.

Taralist 10진 바이트 명령 예시

명령	하는 일
254, 33	양방향 통신 시험(응답 85)
254, 108, 1	뱅크 1의 릴레이 1 켜기(응답 85)
65, 246	저장된 이벤트 실행 정지
65, 247	이벤트 실행 재개
65, 99	컨트롤러의 현재 시간 읽기(7바이트와 체크섬 응답)

명령을 보내기 전에 시리얼 수신 버퍼를 비우고, 보낸 뒤 응답을 기다리세요. 구형 펌웨어는 바이트 사이에 1 ms 간격이 필요하며, 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 가이드를 함께 확인하세요.

이벤트 목록은 컨트롤러에서 다시 읽어 올 수 없으므로 Base Station에서 PC 파일로 저장해 두고, 필요할 때 Load로 컨트롤러에 불러오세요. 목록 아래쪽 이벤트가 위쪽 이벤트보다 우선합니다.

사양

전원과 응답 시간
전체 사양

항목	사양
작동 전압 (최소 · 일반 · 최대)	10 · 12 · 15 VDC
대기 전력 소비 (최소 · 일반 · 최대)	35 · 100 · 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비 (최소 · 일반 · 최대)	28 · 35 · 60 mA (활성화된 릴레이 1개당)
작동 온도 범위	-40 °C ~ 85 °C (구성 요소 이론적 한계 기준)
보관 온도 범위	-55 °C ~ 85 °C (구성 요소 이론적 한계 기준)
작동 주변 공기 습도	0 ~ 70 % (비응축)
릴레이 활성화 시간 (범용 SPDT)	4 · 5 · 10 ms
릴레이 비활성화 시간 (범용 SPDT)	5 · 10 · 15 ms
릴레이 활성화 시간 (고전력)	15 ms
릴레이 비활성화 시간 (고전력)	10 ms
기계 수명 (고전력)	10,000,000 회
전기 수명 (고전력, 최대 부하 시)	100,000 회
이벤트 저장	최대 999개 (PC 연결 없이 실행)
확장 가능 릴레이 수	시간표 기준 최대 256개
실시간 시계	내장 (배터리 백업, 전원 차단 시 시간 유지)
RS-232 통신 모듈 전력 소비	10 mA (일반) · 20 mA (최대)
RS-485 통신 모듈 전력 소비	20 mA (일반) · 35 mA (최대)
이더넷 통신 모듈 전력 소비 (최소 · 일반 · 최대)	58 · 82 · 100 mA
WiFi · Bluetooth · USB 통신 모듈 전력 소비 (최소 · 일반 · 최대)	37 · 50 · 100 mA
900 MHz 무선 통신 모듈 전력 소비 (최소 · 일반 · 최대)	13 · 30 · 50 mA
868 MHz 무선 통신 모듈 전력 소비 (최소 · 일반 · 최대)	17 · 30 · 50 mA
2.4 GHz 무선 통신 모듈 전력 소비 (최소 · 일반 · 최대)	8 · 20 · 30 mA
USB 통신 모듈 전력 소비	USB 포트에서 전원 공급 (장치 전류 소비 없음)

솔리드 스테이트 릴레이 Type

Type	정격	부하 종류
A	2 A	저항성 AC 부하
B	5 A	저항성 AC 부하
C	5 A	유도성 AC 부하
D	25 A	유도성 AC 부하
E	25 A	저항성 AC 부하
F	3 A	DC 부하
G	20 A	DC 부하
H	10 A	DC 부하

활용 분야

반복되는 시간 기준
운전 현장

조명 시간 제어 — 정해진 시간에 조명 회로를 켜고 끕니다.
설비 주기 가동 — 매일 같은 시간에 설비를 가동합니다.
채널 일괄 스케줄 — 여러 채널을 하나의 시간표로 묶어 관리합니다.
실험 장비 순서 제어 — 장비 전원을 정해진 순서로 켭니다.

선택 가이드

부하와 채널 수별
권장 구성

이럴 때 (현장 조건)	권장 모델	선택 이유
릴레이가 몇 개 안 될 때	TLR1x · TLR2x · TLR4x · TLR8x	범용 SPDT 1 · 2 · 4 · 8채널 구성입니다.
채널이 많을 때	TLR16x · TLR24x · TLR32x · TLR48x · TLR56x · TLR64x	범용 SPDT를 16채널에서 64채널까지 확장한 구성입니다.
부하가 큰 릴레이가 필요할 때	TLR1x0 · TLR2x0 · TLR4x0 · TLR8x0	20 A SPDT 또는 30 A SPST 릴레이를 사용하는 고전력 구성입니다.
AC 또는 DC 부하를 반복 스위칭할 때	TLSSR1x · TLSSR2x · TLSSR4x · TLSSR8x	솔리드 스테이트 릴레이 Type A–H에서 부하에 맞춰 고릅니다.
기존 Fusion 컨트롤러에 시간 기능을 더할 때	TLEE 모듈	실시간 시계, 배터리 백업 회로, EEPROM을 Fusion에 추가합니다.

구성·옵션

구성별 채널과
릴레이 선택

구성	채널	릴레이
범용 SPDT (TLR1x ~ TLR64x)	1 · 2 · 4 · 8 · 16 · 24 · 32 · 48 · 56 · 64	5 A 또는 10 A SPDT
고전력 (TLR1x0 ~ TLR8x0)	1 · 2 · 4 · 8	20 A SPDT 또는 30 A SPST
솔리드 스테이트 (TLSSR1x ~ TLSSR8x)	1 · 2 · 4 · 8	Type A–H
TLEE 확장 모듈	—	실시간 시계 · 배터리 백업 회로 · EEPROM

구분	내용
구성	시간 활성화 릴레이 컨트롤러 (범용 SPDT · 고전력 · 솔리드 스테이트)
옵션	범용 채널 1 ~ 64, 고전력 1 · 2 · 4 · 8채널, 솔리드 스테이트 1 · 2 · 4 · 8채널
별매	통신 모듈 (USB · RS-232 · 이더넷 · WiFi · Bluetooth · 산업용 무선)
품번	TLR1x ~ TLR64x · TLR1x0 ~ TLR8x0 · TLSSR1x ~ TLSSR8x · TLEE_Module

시간 제어와 비교할
릴레이 컨트롤러

Taralist는 PC 없이도 동작할 수 있습니까?
네, 시간표를 저장해 두면 내장 시계가 릴레이를 제어합니다. 시간표는 PC에서 언제든 덮어쓸 수 있습니다.
Taralist 시간표는 어떻게 설정합니까?
Base Station 소프트웨어의 그래픽 화면으로 시간표를 만듭니다.
TLEE 모듈은 어디에 사용할 수 있습니까?
Fusion 시리즈 컨트롤러에 시간 활성화 기능을 더할 때 사용하며, 릴레이 패턴을 저장하고 불러올 수도 있습니다.
Taralist는 정전 후에도 시간이 유지됩니까?
네, 배터리 백업 시계가 전원이 꺼져도 시간을 유지합니다.
일광 절약 시간은 어떻게 처리합니까?
일정을 프로그래밍해 일광 절약 시간 전환을 반영합니다.
