20 A 릴레이 한 개를⁣ 정해진 시각에 개폐

NCD TLR120 Taralist 고전력 시간 활성화 릴레이 컨트롤러⁣ 채널 수 : 1⁣ 릴레이 : 20 A SPDT 고전력⁣ 릴레이 활성화 시간 : 5 ms 초과 ~ 15 ms 미만

견적 받기

NCD 한국 독점 공급 파트너

NCD TLR120은 20 A SPDT 고전력 릴레이 1개로 부하를 개폐하는 시간 활성화 릴레이 컨트롤러(Time Activated Relay Controller)입니다. 큰 부하의 전원 개폐 시각을 컨트롤러 안의 시간표로 정합니다. (주)테솔이 국내에 공식 공급합니다.

실시간 시계와 이벤트 저장 기능은 범용 Taralist 모델과 같습니다. 이벤트는 최대 999개이며 PC에서 시간표를 바꿔 덮어쓸 수 있습니다.

1채널

20 A SPDT 고전력 릴레이

15 ms 미만

릴레이 활성화 시간

11~14.5 VDC

입력 전압 범위

999개

이벤트 저장

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

999개 이벤트

PC 연결 없이 실행

256 릴레이 확장

시간표 기준 최대 제어 수

1 ~ 64채널

범용 SPDT 채널 수 선택

배터리 백업 시계

전원 차단 중에도 시간 유지

전원 사양

TLR120 입력 전원과⁣ 릴레이 구동 전류

TLR120의 입력 전압은 11~14.5 VDC(정격 12 VDC)입니다. 대기 전류는 31 mA(통신 모듈 없음)이고 20 A 릴레이가 켜지면 1개당 45 mA가 더해집니다. 릴레이 활성화는 15 ms 미만, 비활성화는 20 ms 미만입니다.

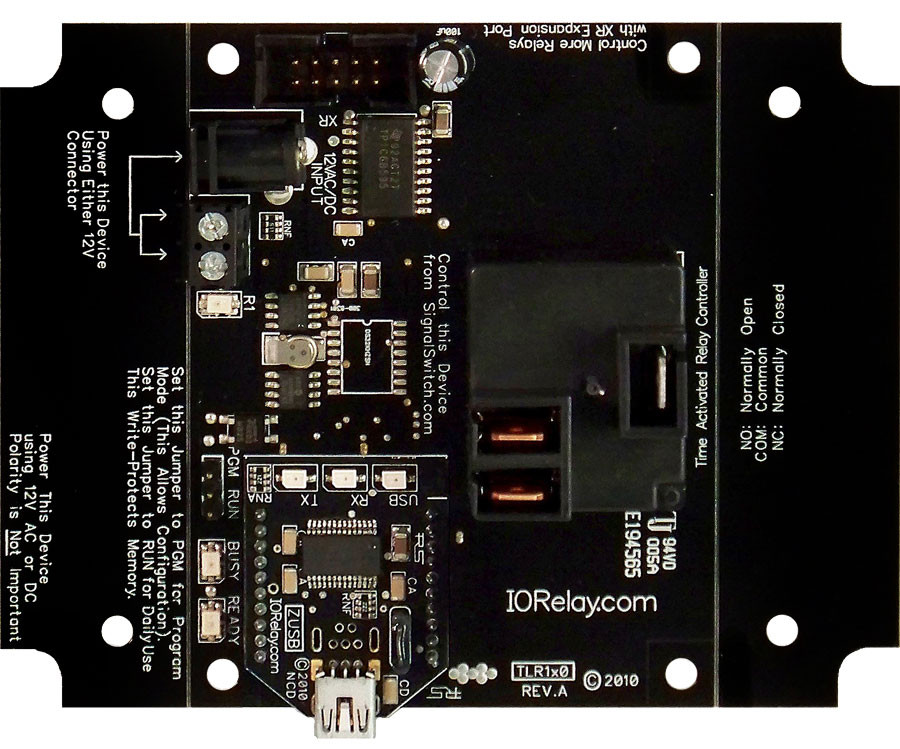

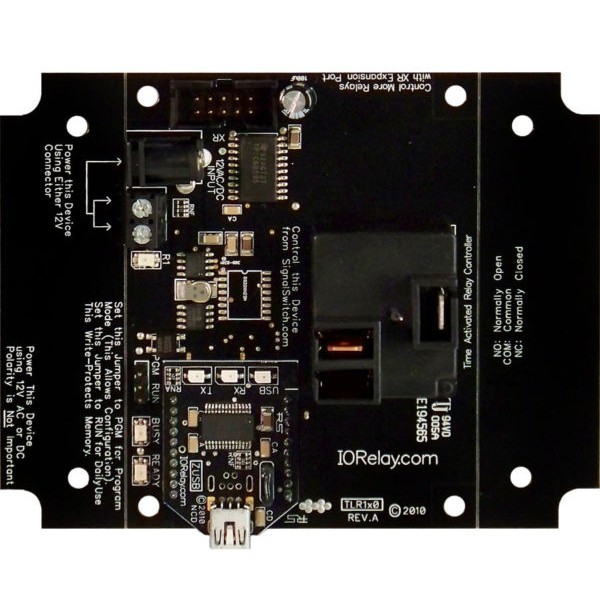

NCD TLR120 - 대형 릴레이 1개가 장착된 검은색 릴레이 보드
대형 릴레이 1개가 장착된 검은색 릴레이 보드

사용 방법

TLR120 연결 후 Taralist 설정⁣ 화면까지의 순서

  • 통신 모듈의 빠른 시작 가이드에 따라 COM 포트 번호를 먼저 확인합니다.
  • Base Station의 Select Connection 창에서 해당 포트를 선택합니다.
  • Taralist Class Controller Configuration을 열어 시계와 이벤트를 설정합니다.

사양

TLR120 사양표

항목사양
채널 수1
릴레이20 A SPDT 고전력
릴레이 활성화 시간5 ms 초과 ~ 15 ms 미만
릴레이 비활성화 시간5 ms 초과 ~ 20 ms 미만
이벤트 저장최대 999개

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

같은 계열

TLR120과⁣ 같은 계열 모델

  • TLR15 — 1채널, 5 A SPDT
  • TLR25 — 2채널, 5 A SPDT
  • TLR45 — 4채널, 5 A SPDT
  • TLR85 — 8채널, 5 A SPDT
  • TLR165 — 16채널, 5 A SPDT
  • TLR245 — 24채널, 5 A SPDT
  • TLR325 — 32채널, 5 A SPDT
  • TLR485 — 48채널, 5 A SPDT
  • TLR565 — 56채널, 5 A SPDT
  • TLR645 — 64채널, 5 A SPDT
  • TLR220 — 고전력 2채널, 20 A SPDT
  • TLR420 — 고전력 4채널, 20 A SPDT
  • TLR820 — 고전력 8채널, 20 A SPDT
  • TLSSR1x — 솔리드 스테이트 1채널, Type A~H
  • TLSSR2x — 솔리드 스테이트 2채널, Type A~H
  • TLSSR4x — 솔리드 스테이트 4채널, Type A~H
  • TLSSR8x — 솔리드 스테이트 8채널, Type A~H
  • TLEE_Module — Fusion 컨트롤러에 시간 기능을 더하는 확장 모듈

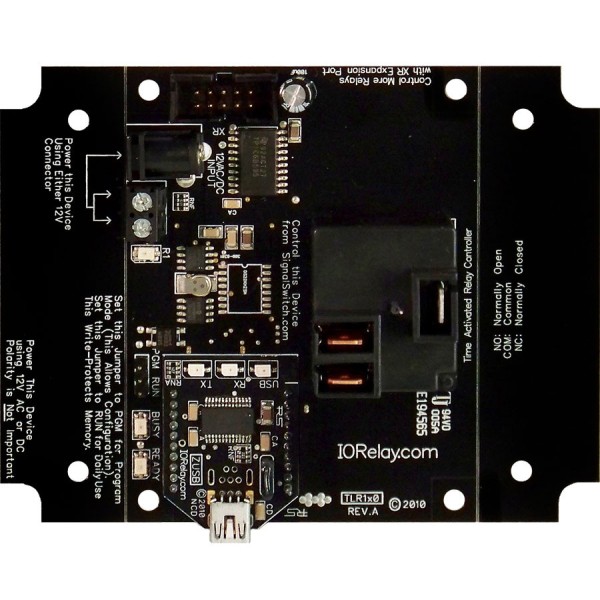

NCD TLR120 시간 활성화 릴레이 컨트롤러 1 채널 고전력 스위칭 제품 사진
