두 회로를 시각표대로⁣ 따로 켜고 끄는 보드

NCD TLR25 Taralist 시간 활성화 릴레이 컨트롤러⁣ 채널 수 : 2⁣ 릴레이 : 5 A SPDT⁣ 대기 전류 : 31 mA

견적 받기

NCD 한국 독점 공급 파트너

NCD TLR25는 5 A SPDT 릴레이 2개를 저장된 시간표에 따라 개폐하는 2채널 시간 활성화 릴레이 컨트롤러(Time Activated Relay Controller)입니다. 두 회로를 서로 다른 시각에 켜고 끄는 일정을 한 보드에 담을 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

실시간 시계가 내장되어 있어 PC가 꺼져 있어도 일정은 계속 실행됩니다. 정전 뒤에는 배터리 백업 시계의 시간으로 자정부터 현재까지의 릴레이 상태를 다시 계산해 복원합니다.

2채널

5 A SPDT 릴레이

999개

이벤트 저장

최대 2개월

정전 중 배터리 시계 유지

LED

채널별 상태 표시

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

999개 이벤트

PC 연결 없이 실행

256 릴레이 확장

시간표 기준 최대 제어 수

1 ~ 64채널

범용 SPDT 채널 수 선택

배터리 백업 시계

전원 차단 중에도 시간 유지

채널 운용

TLR25 두 채널의⁣ 일정 분리

이벤트 하나에서 켜고 끌 릴레이를 지정하므로 채널 1과 채널 2를 같은 시각에 함께 움직이거나 따로 움직이게 만들 수 있습니다. 보드의 LED가 채널별 켜짐·꺼짐 상태를 표시합니다.

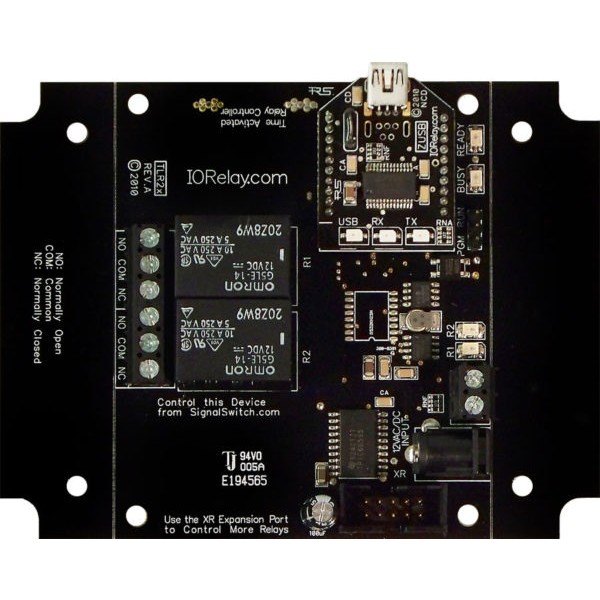

NCD TLR25 - 릴레이 2개와 USB 커넥터가 보이는 검은색 보드
릴레이 2개와 USB 커넥터가 보이는 검은색 보드

사용 방법

TLR25 이벤트 작성과⁣ 시간 맞추기

Base Station의 Time Event Builder에서 Add Event를 눌러 시, 분, 초와 요일 조건, 켜거나 끌 릴레이를 지정합니다. 시계는 Sync Time with PC Time으로 PC 시간에 맞추고, 직접 입력할 때는 Set Time Manually를 사용합니다.

사양

TLR25 사양 요약

항목사양
채널 수2
릴레이5 A SPDT
대기 전류31 mA (릴레이 꺼짐, 통신 모듈 없음)
이벤트 저장최대 999개

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

같은 계열

TLR25와⁣ 같은 계열 모델

  • TLR15 — 1채널, 5 A SPDT
  • TLR45 — 4채널, 5 A SPDT
  • TLR85 — 8채널, 5 A SPDT
  • TLR165 — 16채널, 5 A SPDT
  • TLR245 — 24채널, 5 A SPDT
  • TLR325 — 32채널, 5 A SPDT
  • TLR485 — 48채널, 5 A SPDT
  • TLR565 — 56채널, 5 A SPDT
  • TLR645 — 64채널, 5 A SPDT
  • TLR120 — 고전력 1채널, 20 A SPDT
  • TLR220 — 고전력 2채널, 20 A SPDT
  • TLR420 — 고전력 4채널, 20 A SPDT
  • TLR820 — 고전력 8채널, 20 A SPDT
  • TLSSR1x — 솔리드 스테이트 1채널, Type A~H
  • TLSSR2x — 솔리드 스테이트 2채널, Type A~H
  • TLSSR4x — 솔리드 스테이트 4채널, Type A~H
  • TLSSR8x — 솔리드 스테이트 8채널, Type A~H
  • TLEE_Module — Fusion 컨트롤러에 시간 기능을 더하는 확장 모듈

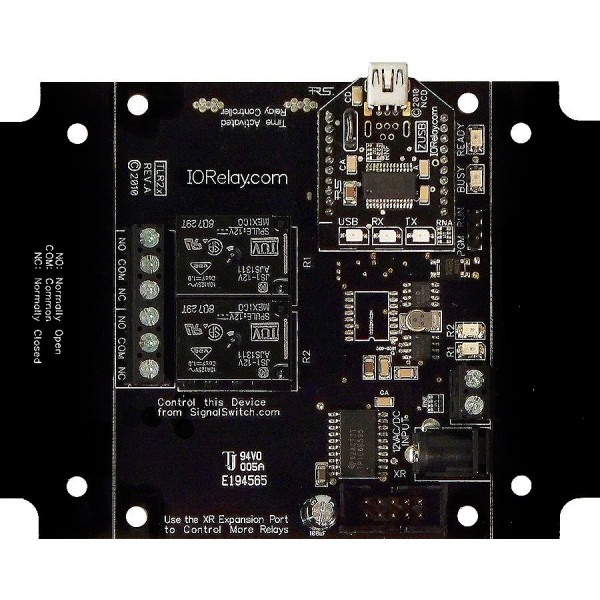

NCD TLR25 시간 활성화 릴레이 2 채널 범용 SPDT 제품 사진
