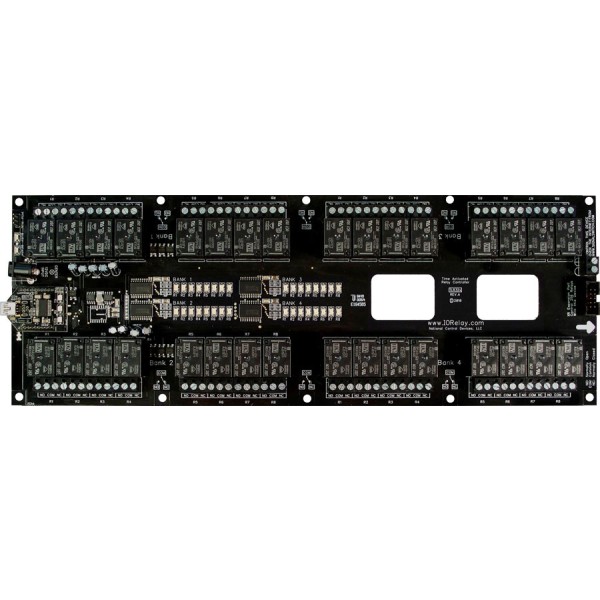

NCD TLR325 시간 활성화 릴레이 32 채널 범용 SPDT

NCD TLR325 시간 활성화 릴레이 32 채널 범용 SPDT

MODEL
TLR325
브랜드
NCD
제품 자료
제품문의 구매하기

32채널을 PC 없이⁣ 시간표로 제어

NCD TLR325 Taralist 시간 활성화 릴레이 컨트롤러⁣ 채널 수 : 32⁣ 릴레이 : 5 A SPDT⁣ 이벤트 저장 : 최대 999개

견적 받기

NCD 한국 독점 공급 파트너

NCD TLR325는 5 A SPDT 릴레이 32개를 갖춘 시간 활성화 릴레이 컨트롤러(Time Activated Relay Controller)입니다. 시간표를 한 번 저장하면 컨트롤러가 내장 시계로 32개 채널의 개폐를 이어서 실행합니다. (주)테솔이 국내에 공식 공급합니다.

통신이 연결되어 있으면 PC에서 언제든 릴레이를 직접 제어할 수 있고, 제어를 다시 시간표로 넘기는 것도 가능합니다.

32채널

5 A SPDT 릴레이

999개

이벤트 저장

11~14.5 VDC

입력 전압 범위

256개

시간표 기준 최대 릴레이

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

999개 이벤트

PC 연결 없이 실행

256 릴레이 확장

시간표 기준 최대 제어 수

1 ~ 64채널

범용 SPDT 채널 수 선택

배터리 백업 시계

전원 차단 중에도 시간 유지

운전 전환

TLR325 PC 직접 제어와⁣ 일정 파일 보관

PC에서 릴레이를 직접 켜고 끈 뒤에는 제어를 다시 시간표로 넘깁니다. 이벤트 목록은 컨트롤러 메모리에서 다시 읽어 올 수 없으므로 Base Station에서 PC 파일로 저장해 두고, 필요할 때 Load로 불러옵니다.

사용 방법

TLR325 COM 포트 확인과⁣ 소프트웨어 설치

통신 모듈의 빠른 시작 가이드로 컨트롤러의 COM 포트 번호를 먼저 확인합니다. 이어 ncd.io/start에서 Base Station을 내려받아 Windows PC에 설치합니다.

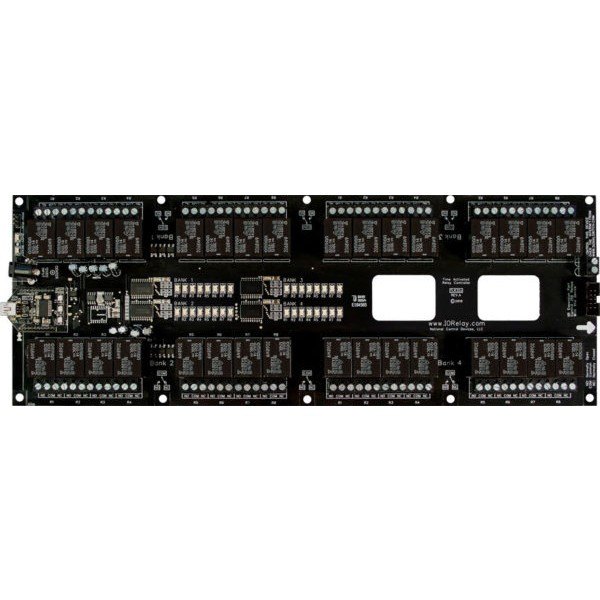

NCD TLR325 - 릴레이가 상하로 배열된 32채널 검은색 릴레이 보드
릴레이가 상하로 배열된 32채널 검은색 릴레이 보드

사양

TLR325 사양표

항목사양
채널 수32
릴레이5 A SPDT
입력 전압(최소·정격·최대)11 · 12 · 14.5 VDC
켜진 릴레이 1개당 추가 전류32 mA (5 A·10 A 릴레이)
이벤트 저장최대 999개

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

같은 계열

TLR325와⁣ 같은 계열 모델

  • TLR15 — 1채널, 5 A SPDT
  • TLR25 — 2채널, 5 A SPDT
  • TLR45 — 4채널, 5 A SPDT
  • TLR85 — 8채널, 5 A SPDT
  • TLR165 — 16채널, 5 A SPDT
  • TLR245 — 24채널, 5 A SPDT
  • TLR485 — 48채널, 5 A SPDT
  • TLR565 — 56채널, 5 A SPDT
  • TLR645 — 64채널, 5 A SPDT
  • TLR120 — 고전력 1채널, 20 A SPDT
  • TLR220 — 고전력 2채널, 20 A SPDT
  • TLR420 — 고전력 4채널, 20 A SPDT
  • TLR820 — 고전력 8채널, 20 A SPDT
  • TLSSR1x — 솔리드 스테이트 1채널, Type A~H
  • TLSSR2x — 솔리드 스테이트 2채널, Type A~H
  • TLSSR4x — 솔리드 스테이트 4채널, Type A~H
  • TLSSR8x — 솔리드 스테이트 8채널, Type A~H
  • TLEE_Module — Fusion 컨트롤러에 시간 기능을 더하는 확장 모듈

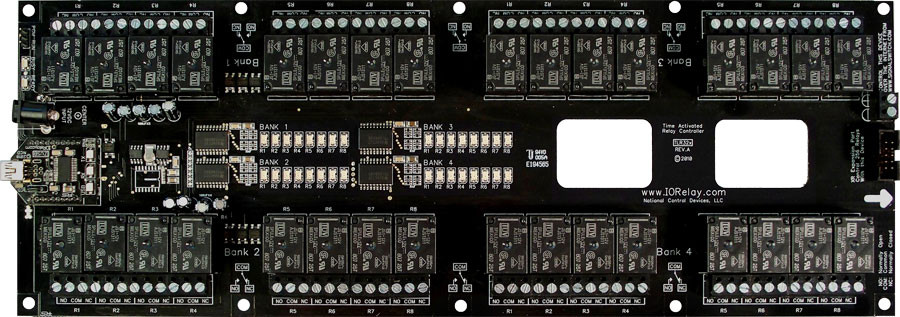

NCD TLR325 시간 활성화 릴레이 32 채널 범용 SPDT 제품 사진
