24개 회로의 켜짐 시각을⁣ 미리 저장

NCD TLR245 Taralist 시간 활성화 릴레이 컨트롤러⁣ 채널 수 : 24⁣ 릴레이 : 5 A SPDT⁣ 릴레이 활성화 시간 : 5 ms 초과 ~ 15 ms 미만

견적 받기

NCD 한국 독점 공급 파트너

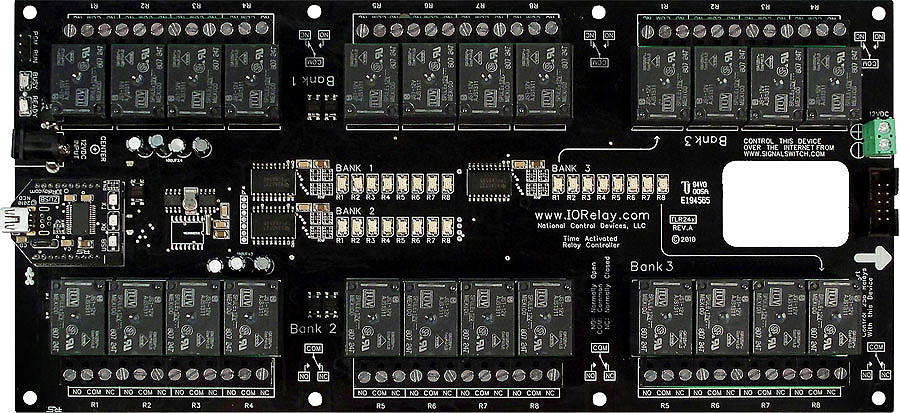

NCD TLR245는 24채널 5 A SPDT 릴레이에 실시간 시계를 결합한 시간 활성화 릴레이 컨트롤러(Time Activated Relay Controller)입니다. 회로 수가 많은 설비의 일정 운전을 컨트롤러 한 대에서 처리합니다. (주)테솔이 국내에 공식 공급합니다.

이벤트 999개 안에서 채널별 켜짐과 꺼짐을 자유롭게 배치할 수 있습니다. 전원이 끊겨도 시계가 유지되어 복전 뒤에는 현재 시각의 릴레이 상태로 되돌아옵니다.

24채널

5 A SPDT 릴레이

999개

이벤트 저장

플러그형

커넥터 옵션

30년분

DST 이벤트 일괄 추가

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

999개 이벤트

PC 연결 없이 실행

256 릴레이 확장

시간표 기준 최대 제어 수

1 ~ 64채널

범용 SPDT 채널 수 선택

배터리 백업 시계

전원 차단 중에도 시간 유지

일정 충돌

TLR245 이벤트 우선순위와⁣ 정렬 방법

이벤트는 위에서 아래로 검사되며 목록 아래쪽 항목의 우선순위가 가장 높습니다. Sort Events를 누르면 목록이 시각·날짜 순으로 정렬됩니다.

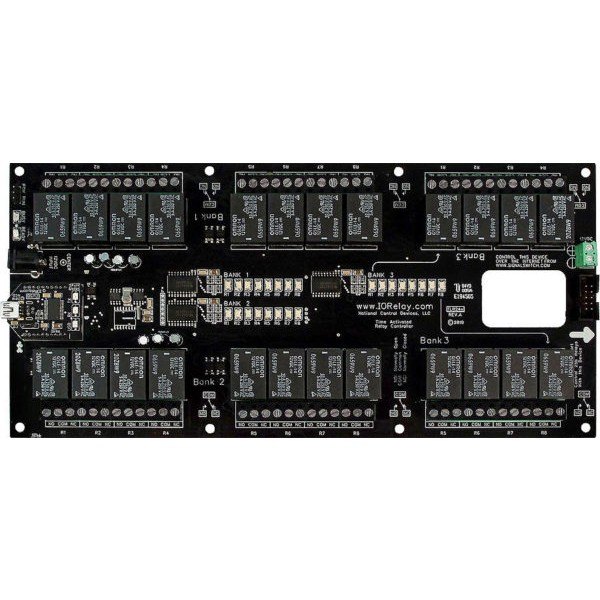

NCD TLR245 - 릴레이가 상하로 배열된 24채널 검은색 릴레이 보드
릴레이가 상하로 배열된 24채널 검은색 릴레이 보드

사용 방법

TLR245 시간 읽기와⁣ 통신 시험 명령

명령 바이트하는 일
254, 33양방향 통신 시험(응답 85)
65, 99컨트롤러의 현재 시간 읽기(7바이트와 체크섬 응답)

사양

TLR245 사양표

항목사양
채널 수24
릴레이5 A SPDT
릴레이 활성화 시간5 ms 초과 ~ 15 ms 미만
이벤트 저장최대 999개

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

같은 계열

TLR245와⁣ 같은 계열 모델

  • TLR15 — 1채널, 5 A SPDT
  • TLR25 — 2채널, 5 A SPDT
  • TLR45 — 4채널, 5 A SPDT
  • TLR85 — 8채널, 5 A SPDT
  • TLR165 — 16채널, 5 A SPDT
  • TLR325 — 32채널, 5 A SPDT
  • TLR485 — 48채널, 5 A SPDT
  • TLR565 — 56채널, 5 A SPDT
  • TLR645 — 64채널, 5 A SPDT
  • TLR120 — 고전력 1채널, 20 A SPDT
  • TLR220 — 고전력 2채널, 20 A SPDT
  • TLR420 — 고전력 4채널, 20 A SPDT
  • TLR820 — 고전력 8채널, 20 A SPDT
  • TLSSR1x — 솔리드 스테이트 1채널, Type A~H
  • TLSSR2x — 솔리드 스테이트 2채널, Type A~H
  • TLSSR4x — 솔리드 스테이트 4채널, Type A~H
  • TLSSR8x — 솔리드 스테이트 8채널, Type A~H
  • TLEE_Module — Fusion 컨트롤러에 시간 기능을 더하는 확장 모듈

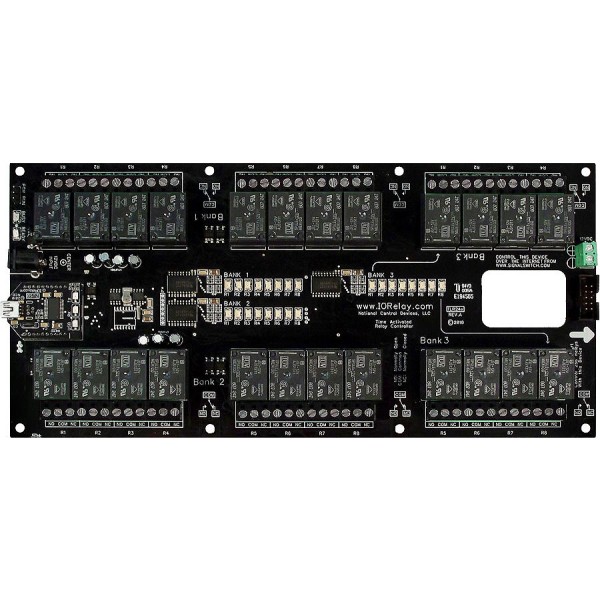

NCD TLR245 시간 활성화 릴레이 24 채널 범용 SPDT 제품 사진
