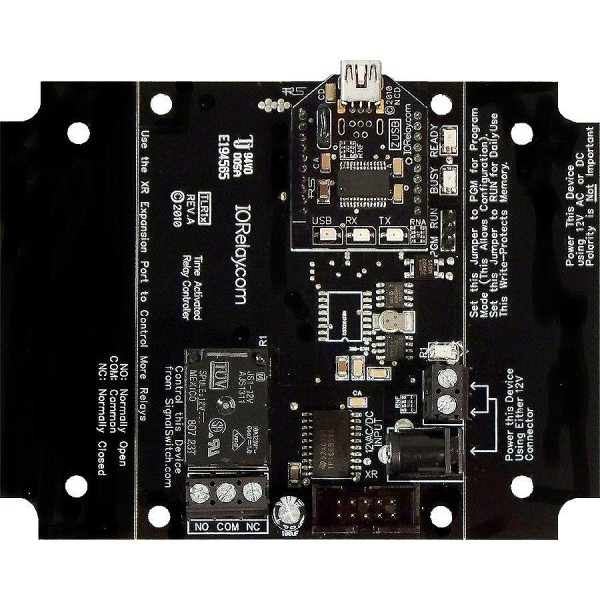

NCD TLR15 시간 활성화 릴레이 1 채널 범용 SPDT

NCD TLR15 시간 활성화 릴레이 1 채널 범용 SPDT

MODEL
TLR15
브랜드
NCD
제품 자료
제품문의 구매하기

하루 일정을 저장해⁣ 릴레이 하나를 개폐

NCD TLR15 Taralist 시간 활성화 릴레이 컨트롤러⁣ 채널 수 : 1⁣ 릴레이 : 5 A SPDT⁣ 릴레이 활성화 시간 : 5 ms 초과 ~ 15 ms 미만

견적 받기

NCD 한국 독점 공급 파트너

NCD TLR15는 실시간 시계로 저장된 시간표를 실행하는 시간 활성화 릴레이 컨트롤러(Time Activated Relay Controller)입니다. 5 A SPDT 릴레이 1개를 탑재했으며 PC를 연결하지 않아도 정해진 시각에 릴레이를 켜고 끕니다. (주)테솔이 국내에 공식 공급합니다.

이벤트는 컨트롤러에 최대 999개까지 저장되고, 시간표는 PC에서 언제든 새 일정으로 덮어쓸 수 있습니다. 배터리 백업 시계가 전원이 꺼진 동안에도 시간을 유지합니다.

1채널

5 A SPDT 릴레이

999개

저장 가능한 이벤트

11~14.5 VDC

입력 전압 범위

배터리 백업

실시간 시계

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

999개 이벤트

PC 연결 없이 실행

256 릴레이 확장

시간표 기준 최대 제어 수

1 ~ 64채널

범용 SPDT 채널 수 선택

배터리 백업 시계

전원 차단 중에도 시간 유지

소형 구성

TLR15 릴레이 한 개로⁣ 만드는 반복 운전

TLR15의 이벤트는 시·분·초를 필수로 하고 연·월·일·요일 조건을 더해 정하며, 이벤트마다 릴레이를 켤지 끌지 지정합니다. 보드의 LED가 릴레이 켜짐·꺼짐 상태를 표시합니다.

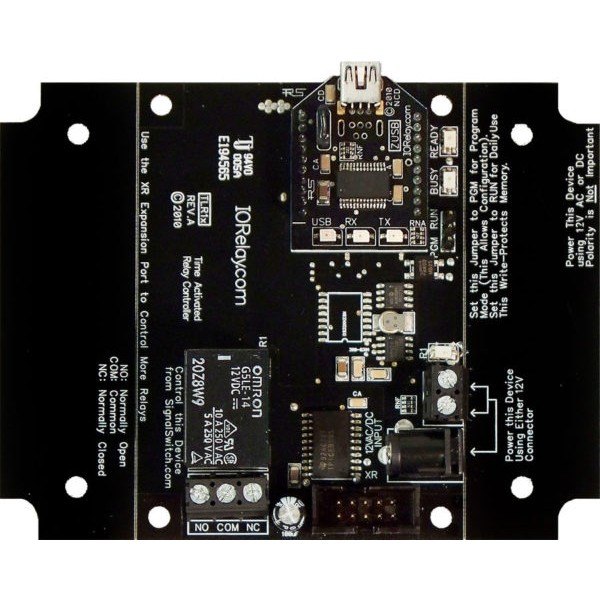

NCD TLR15 - 릴레이 1개와 단자가 보이는 검은색 릴레이 보드
릴레이 1개와 단자가 보이는 검은색 릴레이 보드

사용 방법

TLR15를 PC에 처음 연결할 때의⁣ Base Station 설정 순서

순서할 일
1통신 모듈의 빠른 시작 가이드로 PC에서 COM 포트 번호를 먼저 확인합니다.
2ncd.io/start에서 Base Station을 내려받아 Windows PC에 설치합니다.
3PGM/RUN 점퍼를 Program 위치로 옮깁니다. Run 상태에서는 설정이 저장되지 않습니다.
4Select Connection 창에서 COM 포트를 고르고 Taralist Class Controller Configuration을 엽니다.
5Sync Time with PC Time으로 컨트롤러 시계를 PC 시간에 맞춥니다.
6Time Event Builder에서 Add Event로 일정을 만들고 Sort Events로 시간순 정렬합니다.

사양

TLR15 사양표

항목사양
채널 수1
릴레이5 A SPDT
입력 전압(최소·정격·최대)11 · 12 · 14.5 VDC
켜진 릴레이 1개당 추가 전류32 mA (5 A·10 A 릴레이)
릴레이 활성화 시간5 ms 초과 ~ 15 ms 미만
릴레이 비활성화 시간5 ms 초과 ~ 20 ms 미만
이벤트 저장최대 999개

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

같은 계열

TLR15와⁣ 같은 계열 모델

  • TLR25 — 2채널, 5 A SPDT
  • TLR45 — 4채널, 5 A SPDT
  • TLR85 — 8채널, 5 A SPDT
  • TLR165 — 16채널, 5 A SPDT
  • TLR245 — 24채널, 5 A SPDT
  • TLR325 — 32채널, 5 A SPDT
  • TLR485 — 48채널, 5 A SPDT
  • TLR565 — 56채널, 5 A SPDT
  • TLR645 — 64채널, 5 A SPDT
  • TLR120 — 고전력 1채널, 20 A SPDT
  • TLR220 — 고전력 2채널, 20 A SPDT
  • TLR420 — 고전력 4채널, 20 A SPDT
  • TLR820 — 고전력 8채널, 20 A SPDT
  • TLSSR1x — 솔리드 스테이트 1채널, Type A~H
  • TLSSR2x — 솔리드 스테이트 2채널, Type A~H
  • TLSSR4x — 솔리드 스테이트 4채널, Type A~H
  • TLSSR8x — 솔리드 스테이트 8채널, Type A~H
  • TLEE_Module — Fusion 컨트롤러에 시간 기능을 더하는 확장 모듈

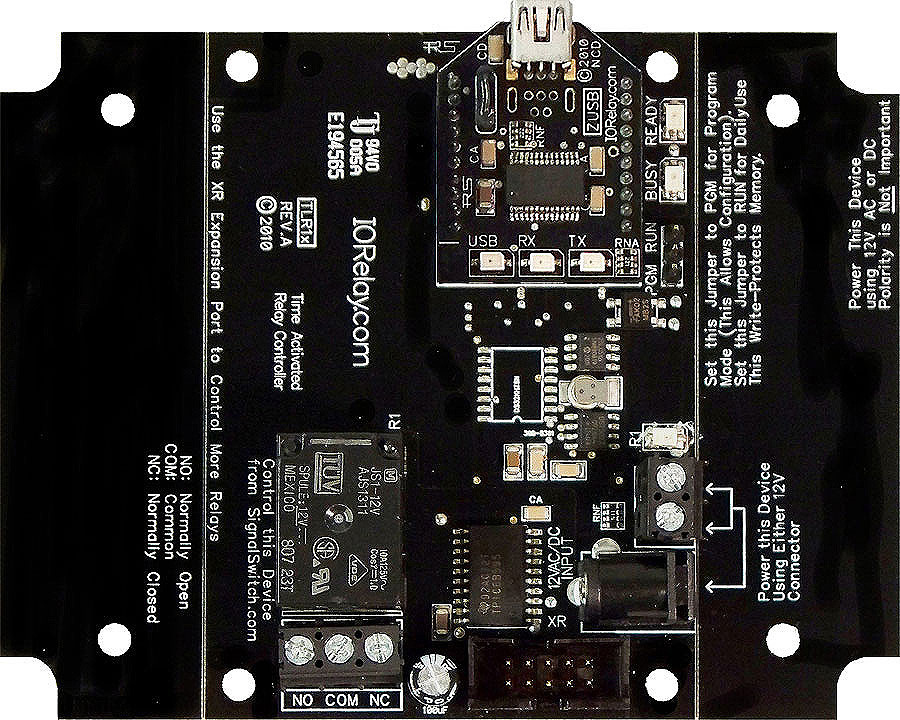

NCD TLR15 시간 활성화 릴레이 1 채널 범용 SPDT 제품 사진
