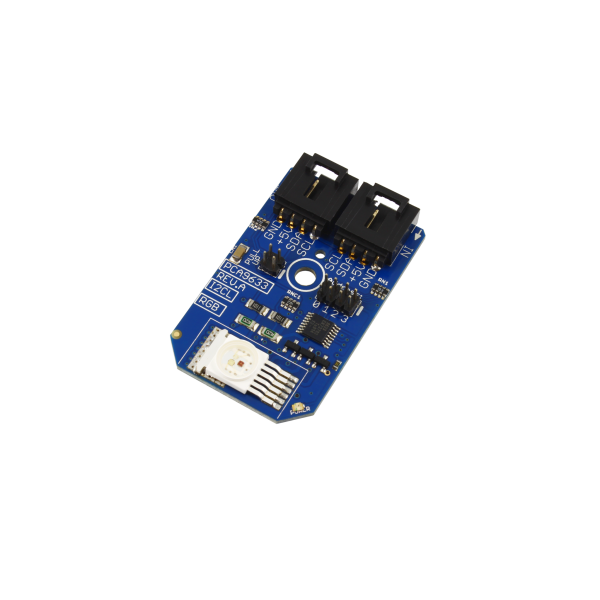

NCD PR19-20 PCA9633 CREE RGB 스포트라이트 LED I2C 미니 모듈

NCD PR19-20 PCA9633 CREE RGB 스포트라이트 LED I2C 미니 모듈

MODEL
PR19-20
브랜드
NCD
제품문의 구매하기

색마다 256단계 밝기⁣ I2C RGB 스포트라이트

NCD PR19-20 PCA9633 CREE RGB 스포트라이트 LED I2C 미니 모듈⁣ 컨트롤러 : PCA9633⁣ LED : CREE RGB LED 3색⁣ 밝기 조절 : 256단계

견적 받기

NCD 한국 독점 공급 파트너

NCD PR19-20은 한 패키지에 든 고출력 RGB LED 3개를 I2C로 제어하는 RGB 스포트라이트 LED I2C 미니 모듈(RGB Spotlight LED I2C Mini Module)입니다. 각 색의 밝기를 256단계로 조절합니다.

PCA9633 컨트롤러와 CREE RGB LED를 사용하며, LED 뒷면에 붙이는 작은 방열판과 접착 패드가 들어 있습니다. (주)테솔이 국내에 공식 공급합니다.

256단계

밝기 조절

PCA9633

LED 컨트롤러

RGB 3색

CREE LED

최대 16개

한 버스 이론치

제품 자료

연결 도면과⁣ 자료

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

24비트

PR6-39 고도계 ADC 분해능

100 ft

PR13-13 I2C 연장 거리

256단계

PR19-20 색별 밝기 조절

최대 4개

SONIC의 UXP 포트당 연결 수

LED 구성

CREE LED·FET·레귤레이터⁣ 구성과 방열판

부품내용
컨트롤러PCA9633
LEDCREE RGB LED, 고출력 3색 한 패키지
구동소형 P채널 FET 3개
전원부소형 레귤레이터 2개
방열LED 뒷면에 붙이는 방열판과 접착 패드

부품은 기판 양면에 실장되어 있습니다. 이론상 한 I2C 버스에 최대 16개 모듈을 연결할 수 있습니다.

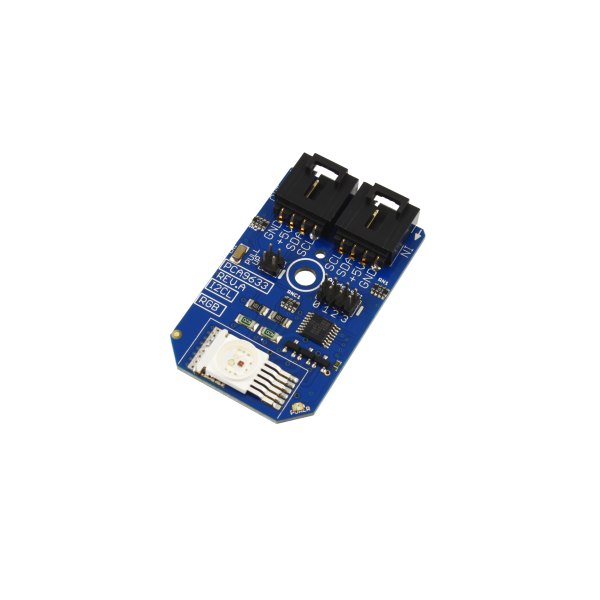

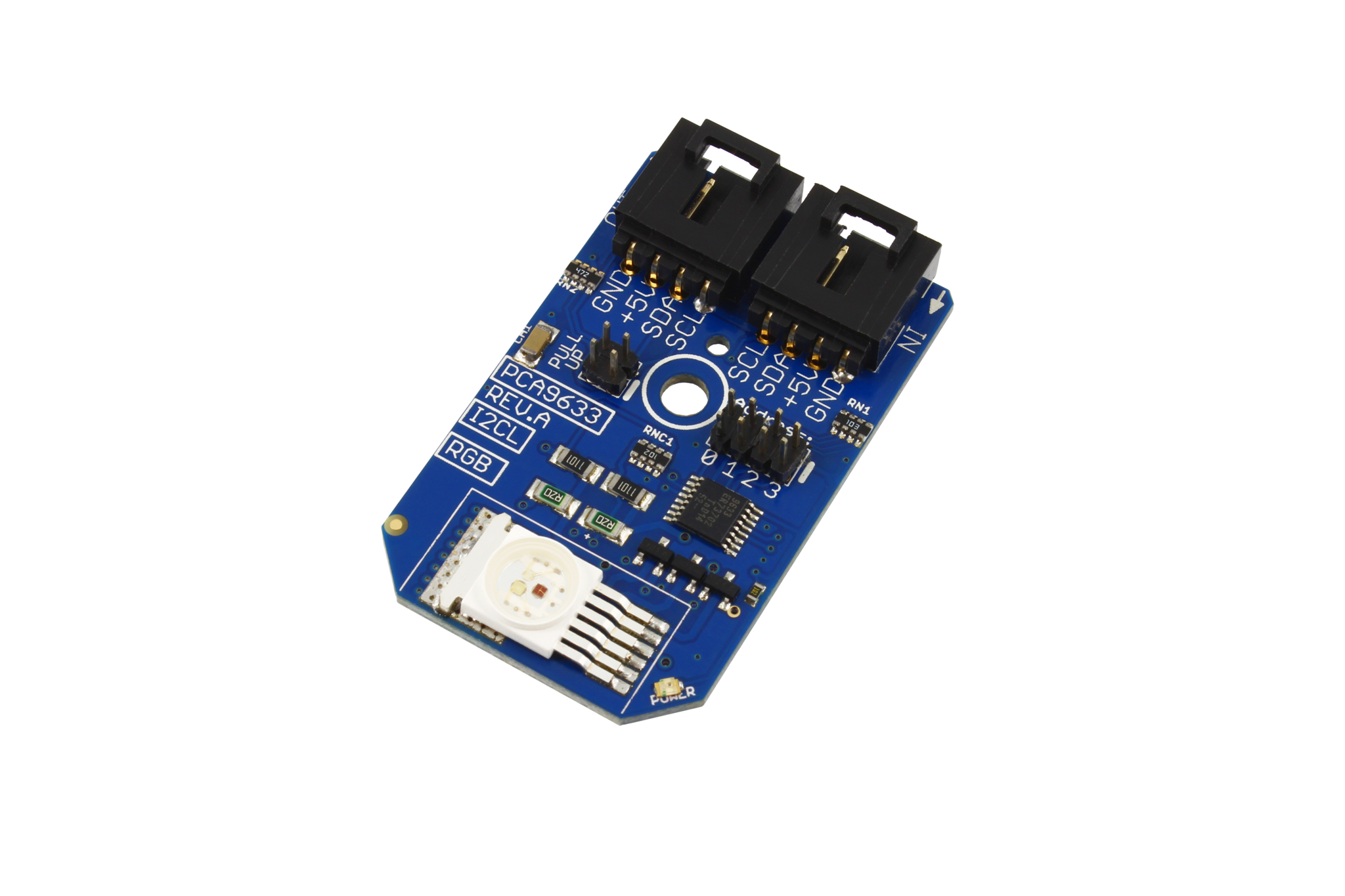

NCD PR19-20 - RGB LED가 실장된 파란 기판의 커넥터 쪽 모습
RGB LED가 실장된 파란 기판의 커넥터 쪽 모습

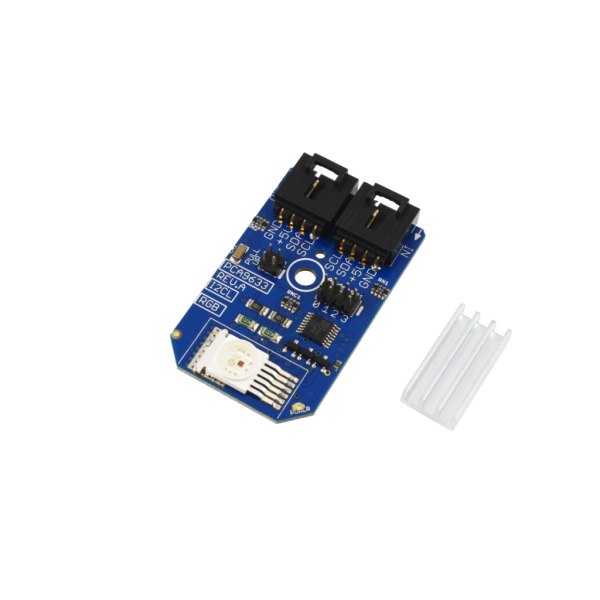

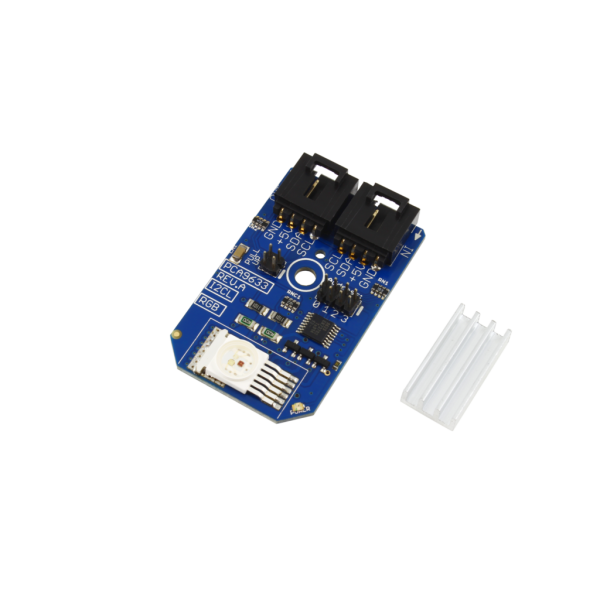

NCD PR19-20 - RGB LED 모듈 기판과 방열판 구성품
RGB LED 모듈 기판과 방열판 구성품

사용 전 안전 사항

전력 소모와⁣ LED 발열·눈부심 주의

  • 전력 소모가 큽니다. 최대 밝기에서는 BRIDGEX5 이외의 플랫폼으로 구동하지 마세요.
  • 최대 밝기에서 정상 작동 온도가 185 °F이므로 맨손으로 만지면 화상을 입을 수 있습니다.
  • LED가 매우 밝아 눈에 손상을 줄 수 있으므로 전원을 켜기 전에 고정하고, 손에 들거나 직접 보지 마세요.

PR19-20 사양

PR19-20 구성 정보

항목사양
컨트롤러PCA9633
LEDCREE RGB LED 3색
밝기 조절256단계
동작 전원5 VDC (I2C 미니 모듈 공통)
인터페이스I2C 4핀 플러그 데이지 체인
한 버스 이론치최대 16개 모듈
풀업 저항4.7K, 점퍼 선택

쓰임새

I2C 체인에서 색 조명을⁣ 제어하는 구성

  • I2C 버스에서 RGB 조명의 색과 밝기를 단계별로 제어합니다.
