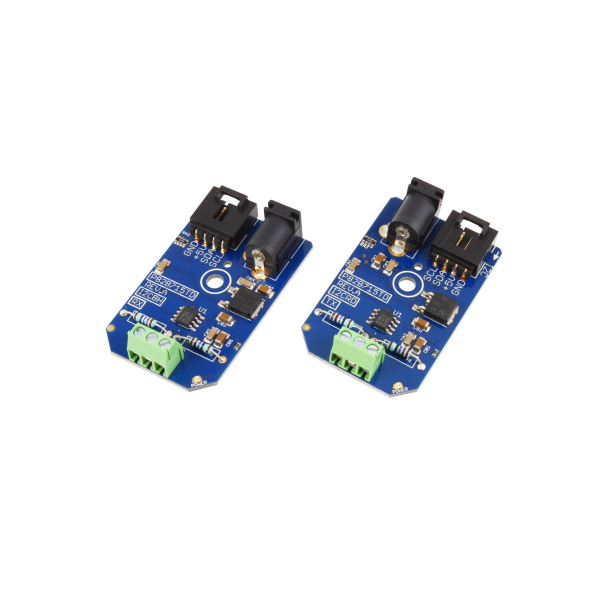

NCD PR13-13 P82B715TD 장거리 I2C 버스 확장기 I2C 미니 모듈

NCD PR13-13 P82B715TD 장거리 I2C 버스 확장기 I2C 미니 모듈

MODEL
PR13-13
브랜드
NCD
제품문의 구매하기

케이블이 길어도 I2C를⁣ 끊기지 않게 잇는 쌍

NCD PR13-13 P82B715TD 장거리 I2C 버스 확장기⁣ 칩 : P82B715TD⁣ I2C 연장 거리 : 최대 100 ft⁣ 호환 속도 : 100 kHz, 400 kHz

견적 받기

NCD 한국 독점 공급 파트너

NCD PR13-13은 P82B715TD 칩을 사용한 송신기와 수신기 한 쌍으로 I2C 통신을 100 ft까지 연장하는 장거리 I2C 버스 확장기(Long Distance I2C Bus Extender) 미니 모듈입니다. 100 kHz와 400 kHz I2C 신호에 호환됩니다.

용량성 버스 부하 처리 능력이 10배 향상된 장거리 I2C 신호 증폭기로, 마스터와 센서 사이 케이블이 긴 구성에 사용합니다. (주)테솔이 국내에 공식 공급합니다.

100 ft

I2C 연장 거리

한 쌍

송신기 + 수신기

7.5~35 V

입력 전압

100 · 400 kHz

호환 I2C 속도

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

24비트

PR6-39 고도계 ADC 분해능

100 ft

PR13-13 I2C 연장 거리

256단계

PR19-20 색별 밝기 조절

최대 4개

SONIC의 UXP 포트당 연결 수

송수신기 구성

PR13-13 송신기·수신기⁣ 구성과 입력 전압

PR13-13은 송신기와 수신기가 한 쌍이며 I2C 케이블 2개가 함께 들어 있습니다. 입력 전압은 7.5~35 V 범위를 받습니다. 호스트와 연결할 때는 nodeLynk 마스터 어댑터를 사용합니다.

연장 구간 안의 다른 I2C 모듈도 서로 다른 주소를 가져야 하며, 자체 I2C 포트에 연결할 때는 4.7K 풀업 저항 점퍼를 선택합니다.

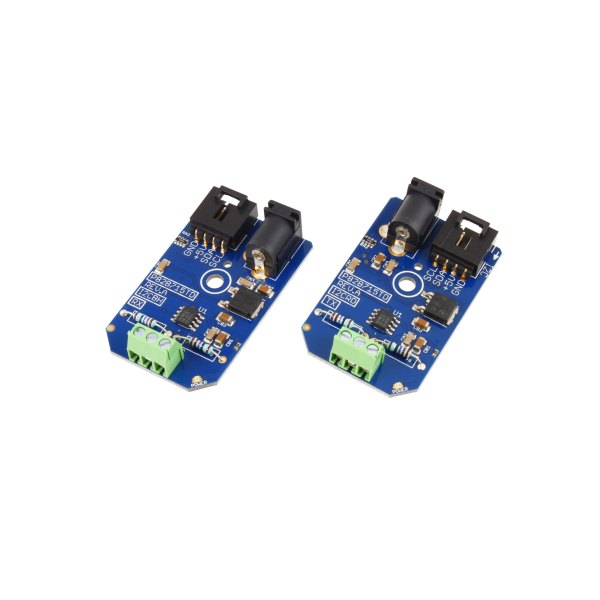

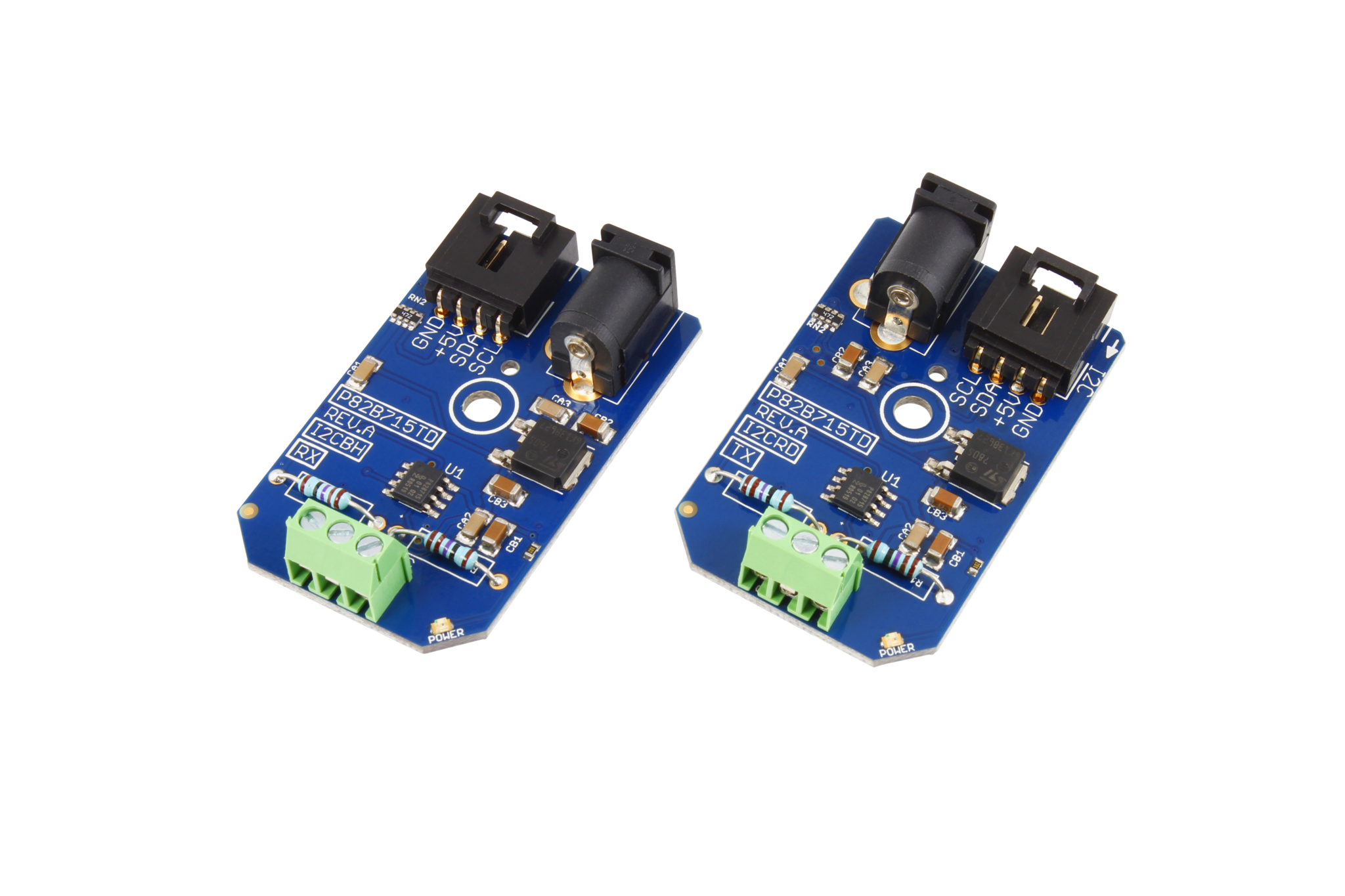

NCD PR13-13 - 단자대와 전원 잭이 실장된 버스 확장 기판 두 장
단자대와 전원 잭이 실장된 버스 확장 기판 두 장

PR13-13 사양

P82B715TD 확장기 사양

항목사양
칩P82B715TD
구성송신기와 수신기 한 쌍
I2C 연장 거리최대 100 ft
호환 속도100 kHz, 400 kHz
입력 전압7.5~35 V
포함 케이블I2C 케이블 2개
풀업 저항4.7K, 점퍼 선택
연결4핀 플러그

쓰임새

센서가 멀리 있는⁣ I2C 구성

  • 마스터에서 멀리 떨어진 I2C 센서 모듈을 연결합니다.
  • 긴 케이블에서 I2C 신호가 불안정해지는 시스템에 확장기를 추가합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR13-13과⁣ 같은 I2C 미니 모듈

  • PR6-39 — MS5803-02BA 압력 센서로 고도를 측정
  • PR19-20 — CREE RGB LED의 색과 밝기를 조절
  • SONIC — Fusion 컨트롤러에 붙이는 초음파 거리 센서

관련 제품

PR13-13 양 끝에 연결하는⁣ NCD 장치
