NCD Key Fob(KFX) 원격 제어 릴레이는 휴대용 키 포브 리모컨의 버튼 신호를 KFX 모듈이 받아 1·2·4·8채널 릴레이를 개폐하는 무선 리모컨 릴레이(원격 스위치 보드)입니다. 리모컨 종류에 따라 750~1,000 피트 거리에서 장비 전원을 제어합니다.

한 모듈에 키 포브 리모컨을 최대 40대까지 보안 암호화로 페어링하고, 버튼마다 릴레이 플래시, 토글, 켜기와 끄기, 타이머 동작을 배정합니다. 범용 SPDT, 고전류, 솔리드 스테이트 릴레이 가운데 부하에 맞게 고를 수 있으며 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

리모컨 40대

보안 암호화로 페어링

버튼별 기능

플래시 · 토글 · 켜기/끄기 · 타이머

USB 설정

PC에서 구성 후 설치

KFX 모듈

호환 NCD 장치에 시리얼 명령 전송

특징

리모컨 버튼에
릴레이 동작 배정

핵심 특징현장에서 달라지는 점
750~1,000 피트 도달 거리리모컨 종류에 따라 작동 거리가 다르므로 현장 규모에 맞는 리모컨을 선택합니다.
7가지 리모컨 선택필요한 버튼 수에 맞는 리모컨을 선택해 채널 수와 조작 방식을 일치시킵니다.
보안 암호화 페어링등록된 리모컨만 릴레이를 동작시키므로 무단 조작을 막습니다.
버튼별 기능 배정버튼마다 릴레이 제어 명령을 할당해 한 번의 조작으로 정해진 동작을 실행합니다.
저장된 명령 실행키 포브 버튼으로 미리 저장한 릴레이 명령을 불러오므로 작업자가 매번 입력하지 않아도 됩니다.
LED 3종릴레이 상태, 사용 중, 준비 상태를 LED로 구분해 점검합니다.

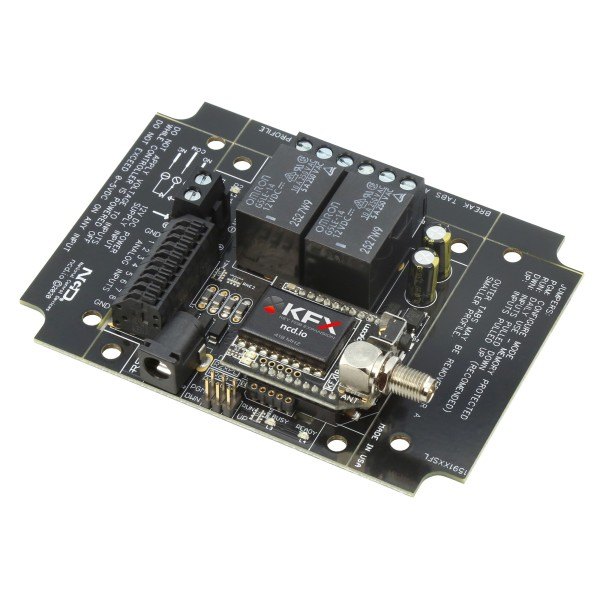

NCD R25PL_KEYFOB - 무선 송수신 모듈이 장착된 2채널 릴레이 기판

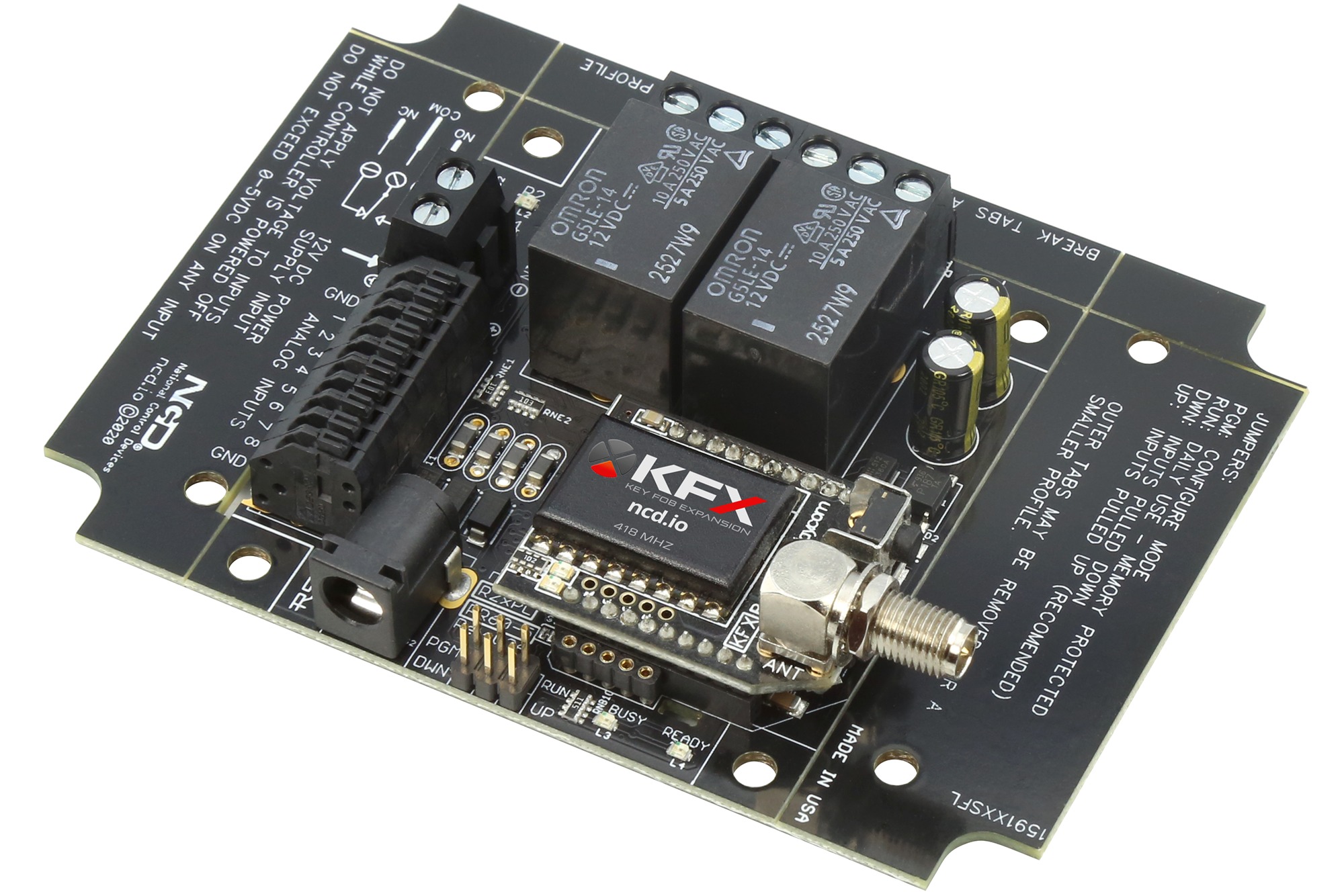

무선 송수신 모듈이 장착된 2채널 릴레이 기판

페어링과 설정

리모컨 등록과
버튼 동작 설정

구성은 Base Station 소프트웨어(Windows 8 또는 10)로 PC에서 마친 뒤 현장에 설치합니다. 버튼마다 플래시, 토글, 켜기와 끄기, 타이머 중 하나를 배정하고, 한 모듈에 리모컨을 최대 40대까지 등록하면 여러 작업자가 공용 장비를 조작할 수 있습니다.

리모컨 페어링과 버튼 설정

PC에서 리모컨을 등록하고 버튼 동작을 지정한 뒤 보드를 현장에 설치합니다. KFX 구성에는 ZigMo_PCB가 필요하며 통합 키트에 포함되어 있습니다.

도달 거리

도달 거리와
리모컨 선택

KFX 무선 키 포브의 실외 도달 거리는 1~5버튼 키 포브가 200 피트, 8버튼 리모컨이 700 피트입니다. 장애물이 많은 실내에서는 거리가 줄어들므로 안테나 위치를 먼저 시험하세요.

사용 방법

Key Fob KFX 릴레이
리모컨 페어링과 버튼 명령 설정

KFX 모듈은 Base Station 소프트웨어의 KFX Series Configuration Control Panel에서 버튼마다 보낼 명령 바이트를 정합니다. 리모컨은 ADD·LEARN 버튼으로 모듈과 페어링합니다.

소프트웨어·도구하는 일
Base StationKFX 모듈 설정과 버튼별 명령 지정
KFX Series Configuration Control Panel버튼을 누를 때(Press)와 뗄 때(Release) 보낼 바이트 입력
ZIGMO USB 모듈페어링과 설정 때 KFX 모듈을 PC의 USB 포트에 연결

처음 연결하는 순서

순서할 일
1ncd.io/start에서 Base Station을 내려받아 설치합니다.
2KFX 모듈을 ZIGMO USB 모듈로 PC에 연결하고 USB LED가 켜진 것을 확인한 뒤 Base Station에서 USB Serial Port로 표시된 COM 포트를 고릅니다.
3리모컨 뒷면 ADD 버튼을 클립으로 누르고, 파란 LED가 깜박이는 15초 안에 쓸 버튼을 누른 뒤 ADD를 다시 누릅니다.
4KFX 모듈의 LEARN 버튼을 누르고, 빨간 LED가 깜박이는 15초 안에 리모컨 버튼을 누른 뒤 LEARN을 다시 누릅니다.
5KFX Series Configuration Control Panel에서 버튼별 Press·Release 명령을 입력해 저장하고 릴레이 동작을 확인합니다.

버튼에 지정하는 명령 바이트 예시 (10진수)

명령하는 일
3, 254, 108, 1뱅크 1의 릴레이 1 켜기
3, 254, 100, 1뱅크 1의 릴레이 1 끄기
5, 254, 148, 0-7, 0, 1릴레이 1~8 펄스(넷째 값 0~7이 릴레이 번호)
4, 254, 145, 1-16, 1릴레이 1~16 깜박임 켜기
5, 254, 47, 0-7, 0, 1릴레이 1~8 토글(ProXR 펌웨어 V3.9 이상)

첫 값은 뒤따르는 바이트 수이며 값은 10진수입니다. 명령 형식은 컨트롤러와 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 가이드를 함께 확인하세요.

페어링한 리모컨은 모두 같은 동작을 하며 리모컨끼리 구분되지 않습니다. 등록을 모두 지우려면 LEARN 버튼을 10초 동안 누르세요.

사양

릴레이 구성 비교와
공통 사양

항목범용 SPDT고전류솔리드 스테이트KFX 모듈
품번R1xPL_KFX · R2xPL_KFX · R4xPL_KFX · R8xPL_KFXR1x0PL_KFX · R2x0PL_KFX · R4x0PL_KFX · R8x0PL_KFXSSR1xPL_KFX ~ SSR8xPL_KFXKFX
채널 수1 · 2 · 4 · 81 · 2 · 4 · 81 · 2 · 4 · 8해당 없음
릴레이5 A 또는 10 A SPDT20 A SPDT 또는 30 A SPSTSPST · Type A – H해당 없음
기능리모컨 신호로 릴레이 제어리모컨 신호로 릴레이 제어리모컨 신호로 릴레이 제어맞춤 명령 출력 · 리모컨 신호를 시리얼 명령으로 전달
릴레이 활성화 시간해당 없음15 ms해당 없음해당 없음
릴레이 비활성화 시간해당 없음10 ms해당 없음해당 없음
기계 수명해당 없음10,000,000회해당 없음해당 없음

시리즈 공통 사양

항목사양
작동 전압 (최소 · 일반 · 최대)10 · 12 · 15 VDC
대기 전력 소비 (최소 · 일반 · 최대)35 · 100 · 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비 (최소 · 일반 · 최대)28 · 35 · 60 mA (활성화된 릴레이 1개당)
작동 온도 범위-40 ~ 85 °C (구성 요소 이론적 한계 기준)
보관 온도 범위-55 ~ 85 °C (구성 요소 이론적 한계 기준)
작동 주변 공기 습도0 ~ 70 % (비응축)
전기 수명 (고전류, 최대 부하 시)100,000회
리모컨 페어링최대 40대 (보안 암호화)
도달 거리리모컨 종류에 따라 750 ~ 1,000 피트
KFX 무선 열쇠고리 실외 범위200 피트 (1 ~ 5버튼 키 포브), 700 피트 (8버튼 리모컨)
KFX 무선 열쇠고리 통신 모듈 전력 소비 (최소 · 일반 · 최대)11 · 15 · 25 mA
RS-232 통신 모듈 전력 소비10 mA (일반) · 20 mA (최대)
RS-485 통신 모듈 전력 소비20 mA (일반) · 35 mA (최대)
이더넷 통신 모듈 전력 소비 (최소 · 일반 · 최대)58 · 82 · 100 mA
WiFi · Bluetooth · USB 통신 모듈 전력 소비 (최소 · 일반 · 최대)37 · 50 · 100 mA
USB 통신 모듈 전력 소비USB 포트에서 전원 공급 (장치 전류 소비 없음)
최대 부하 전압240 VAC (최대 절대 정격, 저항성 부하 기준)
안테나418 MHz 안테나 (KFX 모듈에 포함)
구성 장치ZigMo_PCB 필요 (통합 키트에 포함)
별매리모컨(키 포브), 전원 어댑터

솔리드 스테이트 릴레이 Type 정격

Type정격부하 종류
A2 A저항성 AC 부하
B5 A저항성 AC 부하
C5 A유도성 AC 부하
D25 A유도성 AC 부하
E25 A저항성 AC 부하
F3 ADC 부하
G20 ADC 부하
H10 ADC 부하

활용 분야

멀리서 조작하는
장비 현장

  • 출입·개폐 장치 — 떨어진 곳에서 개폐 장치의 릴레이를 구동합니다.
  • 조명·장비 원격 켜기 — 리모컨 한 번으로 조명이나 장비를 개폐합니다.
  • 현장 장비 원격 조작 — 작업자가 리모컨으로 장비를 작동합니다.
  • 시리얼 명령 연동 — KFX 모듈에서 호환 NCD 장치로 명령을 전송합니다.

선택 가이드

부하와 리모컨별
권장 구성

이럴 때 (현장 조건)권장 모델선택 이유
5 A 또는 10 A 부하를 1~8채널로 켤 때범용 SPDT (R1xPL_KFX ~ R8xPL_KFX)일반 부하용 SPDT를 1~8채널로 고릅니다.
20 A 또는 30 A 부하를 켤 때고전류 (R1x0PL_KFX ~ R8x0PL_KFX)20 A SPDT 또는 30 A SPST를 사용합니다.
AC 또는 DC 부하를 반복 스위칭할 때솔리드 스테이트 (SSR1xPL_KFX ~ SSR8xPL_KFX)접점 없이 Type A~H로 부하를 고릅니다.
버튼 수가 많은 리모컨이 필요할 때8버튼 리모컨실외 최대 700 피트까지 작동합니다.

구성·옵션

구성품과
별매 부속품

구성채널릴레이
범용 SPDT (R1xPL_KFX ~ R8xPL_KFX)1 · 2 · 4 · 85 A 또는 10 A SPDT
고전류 (R1x0PL_KFX ~ R8x0PL_KFX)1 · 2 · 4 · 820 A SPDT 또는 30 A SPST
솔리드 스테이트 (SSR1xPL_KFX ~ SSR8xPL_KFX)1 · 2 · 4 · 8SPST · Type A – H
KFX 통신 모듈해당 없음맞춤 명령 출력 · 리모컨 신호를 시리얼 명령으로 전달

관련 제품

리모컨 릴레이와 비교할
NCD 릴레이
