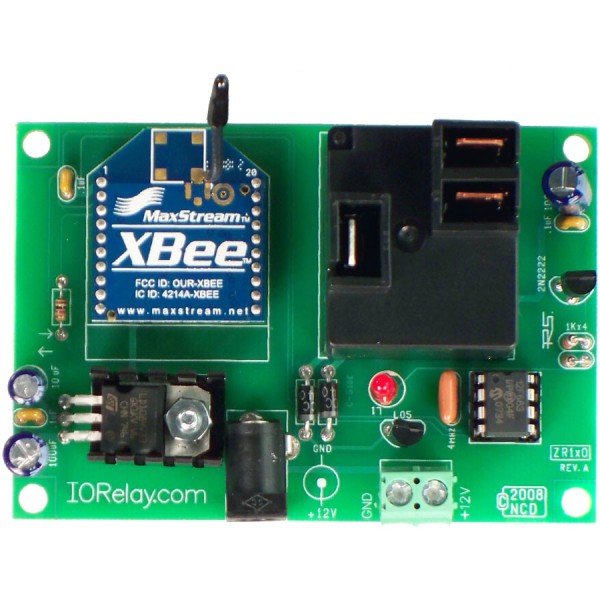

NCD ZR120 레거시 범용 1 채널 고전력 릴레이 컨트롤러

NCD ZR120 레거시 범용 1 채널 고전력 릴레이 컨트롤러

MODEL
ZR120
브랜드
NCD
제품 자료
제품문의 구매하기

현장 인터페이스가 바뀌면
통신 모듈만 바꾸는 릴레이 보드

NCD Legacy Universal ZR 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD Legacy Universal ZR 릴레이 컨트롤러(ZR1x·ZR2x)는 통신 모듈을 바꿔 끼워 USB, Bluetooth, RS-232, 산업용 무선 중 하나로 제어하는 1·2채널 모듈식 릴레이 보드(범용 릴레이 컨트롤러)입니다. 현장 인터페이스가 바뀌어도 릴레이 보드는 그대로 사용합니다.

USB 모듈을 꽂으면 PC가 가상 COM 포트로 인식하므로 별도 드라이버 프로그램 없이 터미널로 시험할 수 있고, 어떤 운영체제에서도 프로그래밍하기 쉽습니다. 릴레이는 일반 SPDT, 고전력, DPDT 신호용 가운데 고르며 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

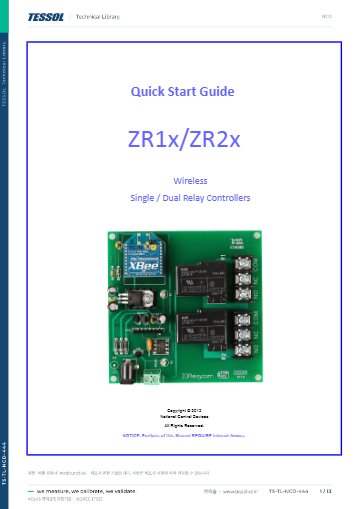

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

USB · BT · RS-232

통신 모듈 교체형

9600 baud

모듈 기준 통신 속도

+12 VDC

배럴 또는 2선 터미널 입력

LED 2종

릴레이·드라이버 상태

특징

인터페이스를
바꿔 끼우는 구조

핵심 특징현장에서 달라지는 점
모듈식 인터페이스USB, Bluetooth, RS-232, 산업용 무선 중 하나를 골라 꽂으므로 설치 환경이 바뀌어도 릴레이 보드를 재사용할 수 있습니다.
모든 OS 호환Windows, Linux, 임베디드 환경에서 같은 명령 체계로 프로그래밍할 수 있습니다.
양방향 통신릴레이 개폐와 상태 조회를 한 경로로 처리하므로 동작 이력을 남길 수 있습니다.
No-Click 파워 업전원을 넣을 때 릴레이가 동작하지 않은 상태로 시작하므로 연결 장비가 순간적으로 작동하지 않습니다.
LED 표시릴레이 상태와 드라이버 상태를 LED로 구분해 점검 시간을 줄입니다.
고전력 옵션20 A SPDT 또는 30 A SPST 중에서 고르면 전원 부하까지 한 보드에서 개폐할 수 있습니다.

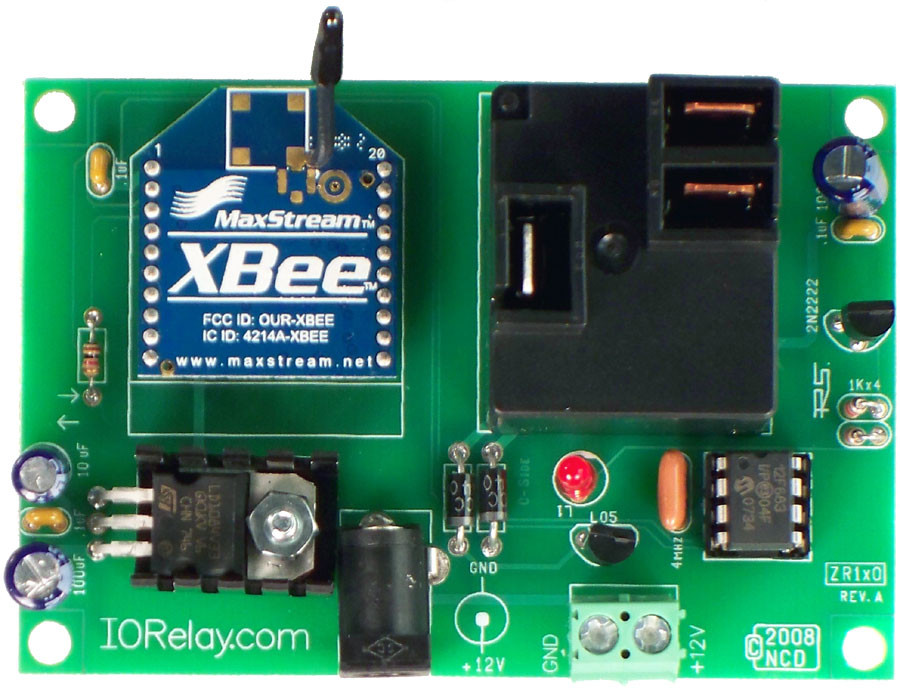

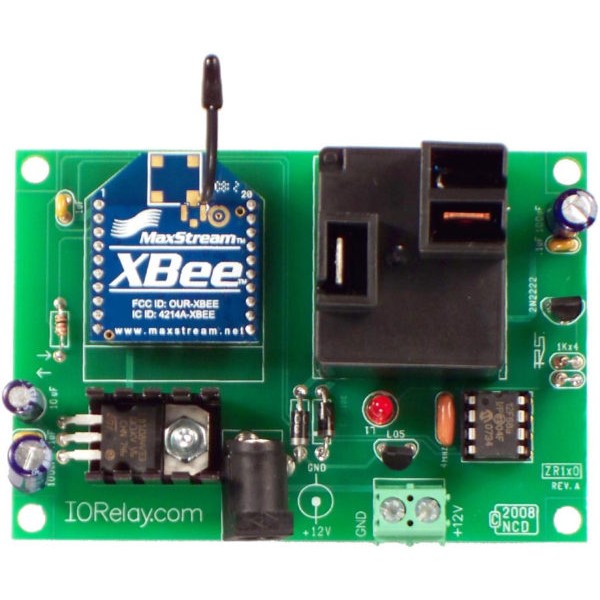

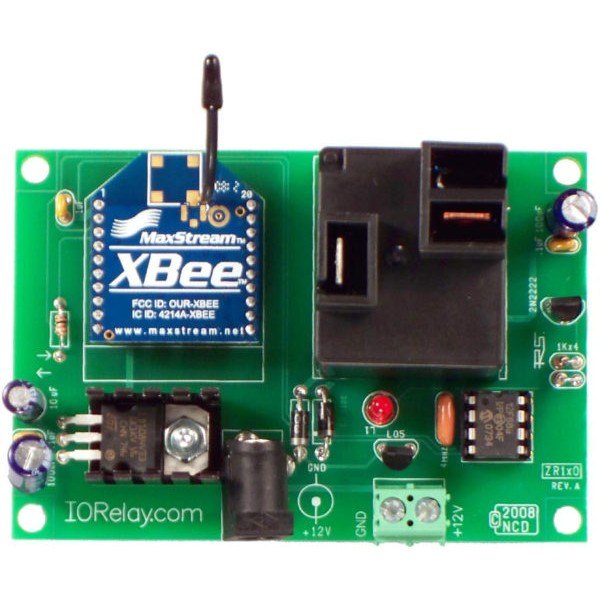

NCD ZR120 - XBee 모듈과 대형 릴레이가 장착된 1채널 기판
XBee 모듈과 대형 릴레이가 장착된 1채널 기판

통신 모듈

모듈별 연결 방식과
설정 순서

USB 모듈은 가상 COM 포트로 잡히고 RS-232 모듈은 2선 시리얼로 연결되며, 무선은 ZigBee·900HP-S3B·802.15.4 모듈을 지원합니다. 900HP-S3B를 사용하는 경우에는 ZIGMO_PCB로 모듈 설정을 구성합니다.

통신 모듈 교체 장착

통신 모듈을 소켓에서 뽑아 다른 모듈로 교체하면 같은 릴레이 보드를 PC 직결, 무선, 시리얼 장비 제어로 전환할 수 있습니다. 무선 옵션에는 PC의 USB 포트와 통신하는 외부 장치가 함께 필요합니다.

릴레이 선택

부하에 맞는
릴레이 선택

SPDT는 5 A 또는 10 A, 고전력은 20 A SPDT 또는 30 A SPST이며 모두 최대 절대 정격 240 VAC입니다. DPDT 신호 릴레이는 1 A·3 A·5 A 정격에 최대 12 VDC 신호용이므로 전원 부하에는 사용하지 않습니다.

사양

5개 모델 비교와
공통 사양

항목ZR1xZR2xZR1x0ZR2x0HPZR2xDPDT
채널 수12122
릴레이 선택5 A 또는 10 A SPDT5 A 또는 10 A SPDT20 A SPDT 또는 30 A SPST20 A SPDT 또는 30 A SPST1 A · 3 A · 5 A DPDT 신호 릴레이
용도일반 부하일반 부하고전력 부하고전력 부하통신 신호
별매해당 없음해당 없음Quick Connect 단자 (옵션 액세서리)Quick Connect 단자 (옵션 액세서리)해당 없음

시리즈 공통 사양

항목사양
작동 전원+12 VDC (2.1 mm 배럴 커넥터 또는 2선 터미널 블록)
통신 속도9600 baud (통신 모듈 기준)
통신 인터페이스USB (가상 COM 포트), Bluetooth, RS-232, 산업용 무선
무선 모듈ZigBee · 900HP-S3B · 802.15.4
모듈 설정900HP-S3B 사용 시 ZIGMO_PCB로 설정
SPDT 정격5 A 또는 10 A (최대 절대 정격 240 VAC)
고전력 정격20 A SPDT 또는 30 A SPST (최대 절대 정격 240 VAC)
DPDT 신호 정격1 A · 3 A · 5 A (최대 12 VDC 신호)
접점 저항새 접점 기준 최대 150 Ω (SPDT 옵션)
배선 단자최대 12 AWG 나사 단자
고전력 연결0.250 in Quick Connect 단자 (옵션 액세서리)
표시 LED릴레이 상태 LED, 드라이버 상태 LED
기계 도면제공 (ZR1x · ZR1x0 · ZR2x · ZR2xDPDT)

활용 분야

인터페이스가 바뀌는
설비 현장

  • 산업 설비 — 무선 모듈로 떨어진 설비의 전원을 개폐합니다.
  • PC 제어 — USB로 연결해 가상 COM 포트에서 릴레이를 제어합니다.
  • 현장 장비 — RS-232 모듈로 장비 전원을 시리얼 명령으로 제어합니다.
  • 실험 장치 — 릴레이 상태를 읽어 장치 상태를 기록합니다.

선택 가이드

부하 전류별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
5 A 또는 10 A, 1채널ZR1x일반 부하용 SPDT 1채널입니다.
5 A 또는 10 A, 2채널ZR2x일반 부하용 SPDT 2채널입니다.
20 A 또는 30 A 고전력ZR1x0 (1채널) · ZR2x0HP (2채널)20 A SPDT 또는 30 A SPST 릴레이를 고릅니다.
저전력 신호를 전환할 때ZR2xDPDT (1 A · 3 A · 5 A)통신 신호용 DPDT 릴레이입니다.

구성·옵션

주문 구성과
모듈 선택

구성품옵션별매품번
ZR1x5 A 또는 10 A SPDT, 통신 모듈 선택해당 없음ZR1x
ZR2x5 A 또는 10 A SPDT, 통신 모듈 선택해당 없음ZR2x
ZR1x0 · ZR2x0HP20 A SPDT 또는 30 A SPST, 통신 모듈 선택Quick Connect 단자 (옵션 액세서리)ZR1x0 · ZR2x0HP
ZR2xDPDT1 A · 3 A · 5 A DPDT, 통신 모듈 선택해당 없음ZR2xDPDT
