NCD PR22-5 4 채널 솔레노이드 드라이버 밸브 컨트롤러 8W 12V FET 4 채널 GPIO (IoT 인터페이스 포함)

밸브·솔레노이드·DC 모터를
켜고 끄는 4채널 드라이버

NCD PR22-5 4채널 솔레노이드 드라이버

견적 받기

NCD 국내 정식 공급 파트너

NCD PR22-5는 IoT 통신 모듈의 I2C 신호로 최대 12 VDC, 5.5 A 부하를 켜고 끄는 4채널 솔레노이드 드라이버(밸브 컨트롤러)로, 솔레노이드·밸브·DC 모터의 ON/OFF를 원격에서 제어합니다.

MCP23008 GPIO 칩을 사용해 I2C 포트 하나에 최대 8개 장치를 연결하며, 파워 FET마다 8 W의 발열을 허용하므로 여러 밸브를 한 통신선으로 묶어 구동합니다. 이 솔레노이드 드라이버는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• Particle Photon 빠른 시작 가이드
• Bluz 빠른 시작 가이드
• nodeLynk 소개

데이터시트와 도면

• MCP23008 데이터시트 (PDF)
• MCP23008 PEDVR8W4I12V 기계 도면 (JPG)

소프트웨어와 코드

• NCD4Relay 코드 저장소 (GitHub)
• MCP23008 라이브러리 (GitHub)
• MCP23008 8채널 샘플 코드 (GitHub)

특징

12 V 부하를
I2C 신호로 구동

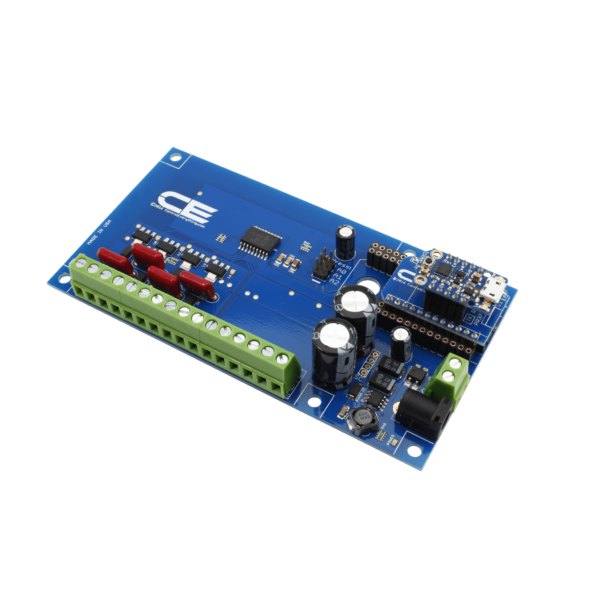

녹색 단자대와 소켓 보드가 있는 솔레노이드 컨트롤러 기판

부하 선정

구동 가능한
부하 판단 기준

출력단이 12 VDC 전용 FET이므로 솔레노이드, 밸브, DC 모터, 펌프, 12 V 백열등이나 고출력 LED 조명을 구동합니다. 한 채널은 5.5 A까지 스위칭하되 발열 한도가 8 W이므로 정격 전류에 가까운 부하는 채널을 나눠 분산하세요.

• AC 부하: 12 VDC 전용이므로 구동하지 않습니다.
• 모터 속도 제어: ON/OFF 제어만 하며 속도 조절용이 아닙니다.
• 입력 전원: 외부 12 VDC 전원 공급 장치가 필요합니다.

호스트 연동

IoT 모듈과
확장 연결

프로세서 모듈에 따라 셀룰러, WiFi, Bluetooth, USB 중에서 통신 방식이 정해집니다. Particle Photon, Electron, Bluz는 직접 연결하고, Arduino Nano·Micro, PyCom, Onion, Raspberry Pi는 선택 어댑터로 연결합니다.

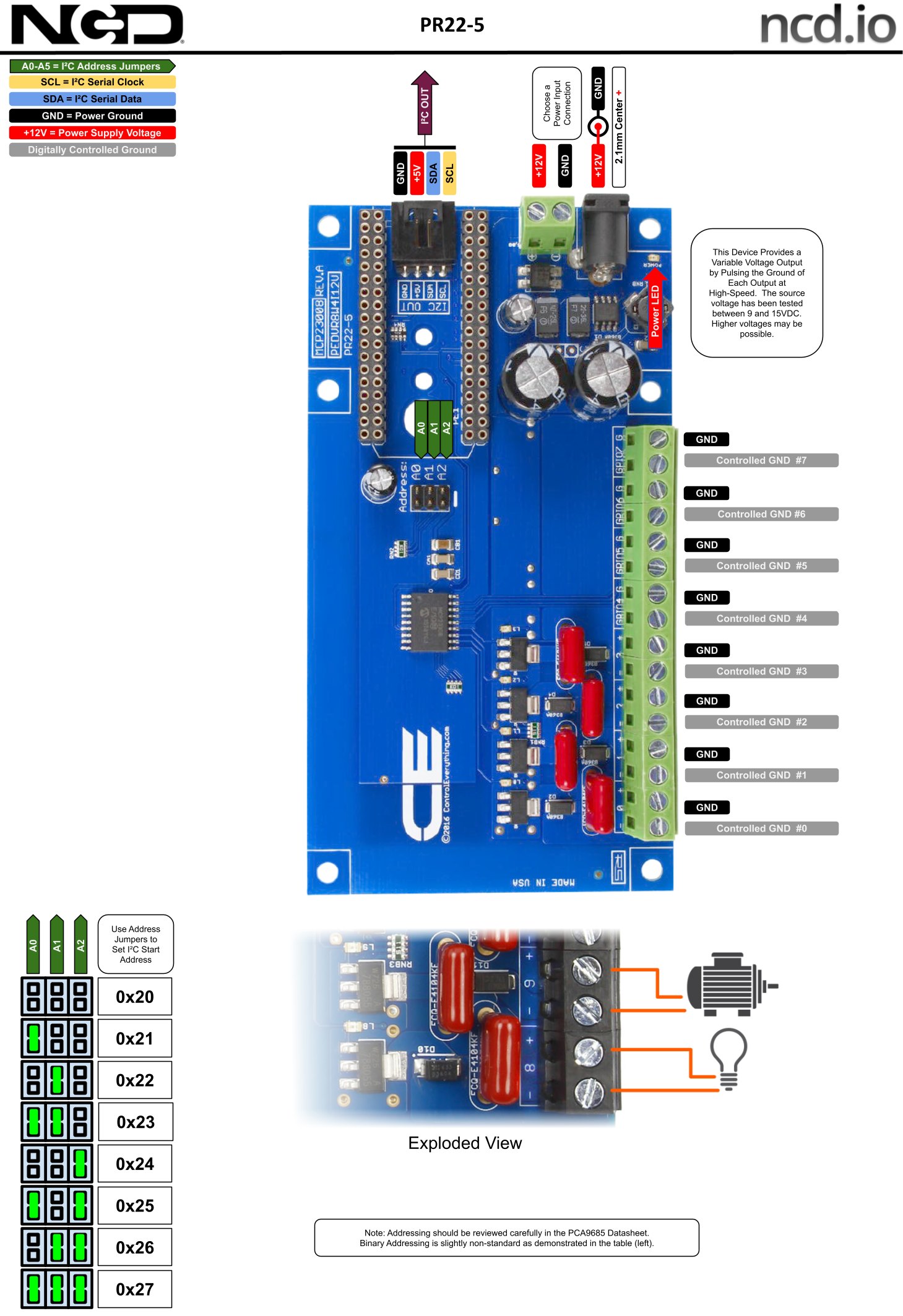

4채널 솔레노이드 드라이버의 단자 연결 구성도

사용 방법

PR22-5 솔레노이드 드라이버
MCP23008 예제로 채널 시험

PR22-5는 MCP23008 칩을 I2C로 제어하므로 NCD 커뮤니티의 MCP23008 예제 코드로 채널을 켜고 끕니다. 예제는 Raspberry Pi, Arduino, Particle Photon, Beaglebone Black, Onion Omega용으로 나뉩니다.

처음 연결하는 순서

예제 실행 명령

예제 설명은 릴레이 기준으로 쓰여 있으며 Sample1은 모든 출력을 한 번에 켭니다. 명령 형식은 저장소 버전에 따라 다를 수 있으니 README를 함께 확인하세요.

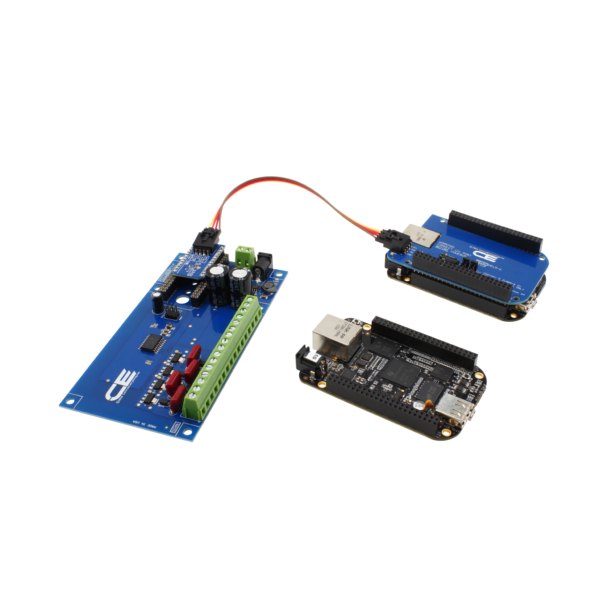

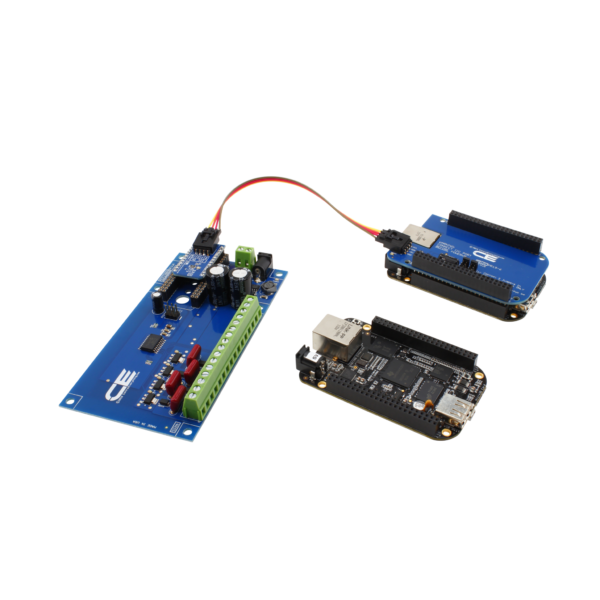

밸브 컨트롤러 기판을 비글본 보드와 케이블로 연결한 모습

사양

4채널 FET와
I2C 제어 사양

IoT 마더보드와 I2C 모듈의 연결 구성도

활용 분야

원격 구동이
필요한 현장

• 솔레노이드·밸브 제어 — IoT 신호로 유체 라인의 밸브를 개폐합니다.
• DC 모터 전원 제어 — 모터의 12 V 전원을 ON/OFF로 차단하고 투입합니다.
• 조명 제어 — 12 V 백열등이나 고출력 LED 조명을 켜고 끕니다.
• 펌프·릴레이·접촉기 제어 — IoT 장치에서 보조 기기를 구동합니다.

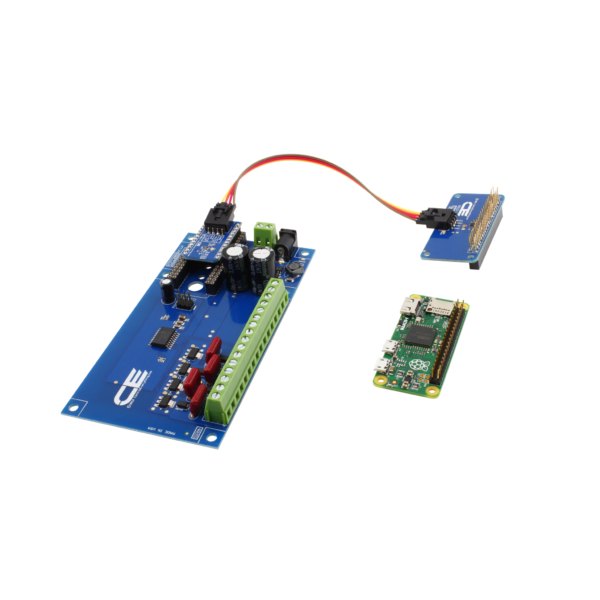

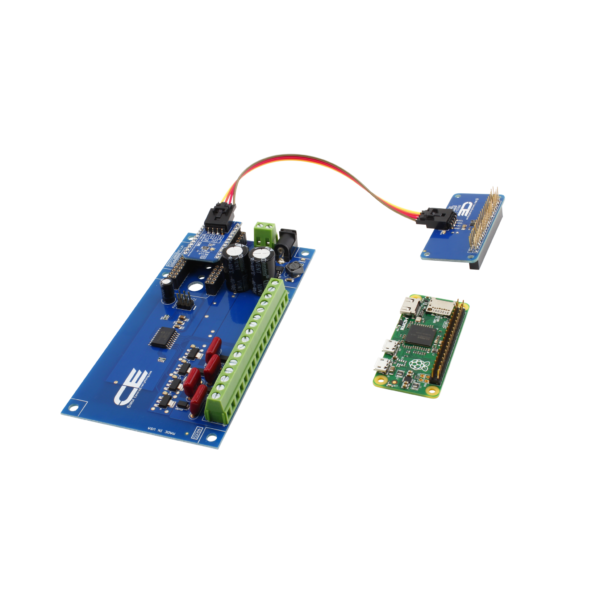

밸브 컨트롤러 기판을 라즈베리 파이 제로와 연결한 모습

선택 가이드

부하 조건별
선택 기준

구성·옵션

전원과
선택 옵션

제품 상세 이미지

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

• NCD IoT 인터페이스 장치 전체
• nodeLynk I2C 확장 장치 전체
• 크로스 플랫폼 I2C 슬레이브 장치
• Particle Photon IoT 인터페이스 어댑터
• Bluz 블루투스 LE 클라우드 통신 모듈
• ESP8266 IoT 통신 모듈 — USB 내장
• PKFR — Particle Photon·Electron용 Key Fob 수신기
• Arduino Nano용 IoT 인터페이스 어댑터
• Arduino Micro용 IoT 인터페이스 어댑터
• Onion Omega 2·1용 IoT 인터페이스 어댑터
• Pycom WiPy용 IoT 인터페이스 어댑터
• Pycom WiPy2·LoPy용 IoT 인터페이스 어댑터
• Adafruit Huzzah ESP8266용 IoT 인터페이스 어댑터
• USB IoT 인터페이스 어댑터
• I2C-IoT 인터페이스 어댑터
• Arduino Uno용 인터페이스 어댑터
• Arduino Nano용 I2C 쉴드
• Arduino Nano용 마스터 장치
• Arduino Micro용 마스터 장치
• Arduino Due용 듀얼 I2C 쉴드
• BeagleBone용 I2C 인터페이스 어댑터
• Banana Pi용 I2C 인터페이스 어댑터
• CHIP용 I2C 인터페이스 어댑터
• Raspberry Pi용 I2C 어댑터
• Raspberry Pi 2·3용 I2C 어댑터
• Raspberry Pi Zero용 I2C 어댑터
• USB-I2C 변환기 — 가상 COM 포트, FT230XS
• BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터

Key Fob (NCD 스토어)

• Key Fob 액세서리 — MS 시리즈 1·2·3·4·5·8버튼

참고 사이트

• Particle — 제조사 사이트
• Bluz — 제조사 사이트

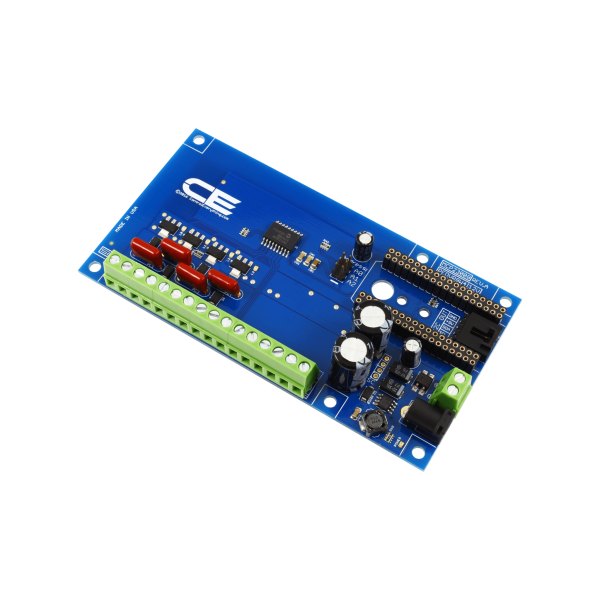

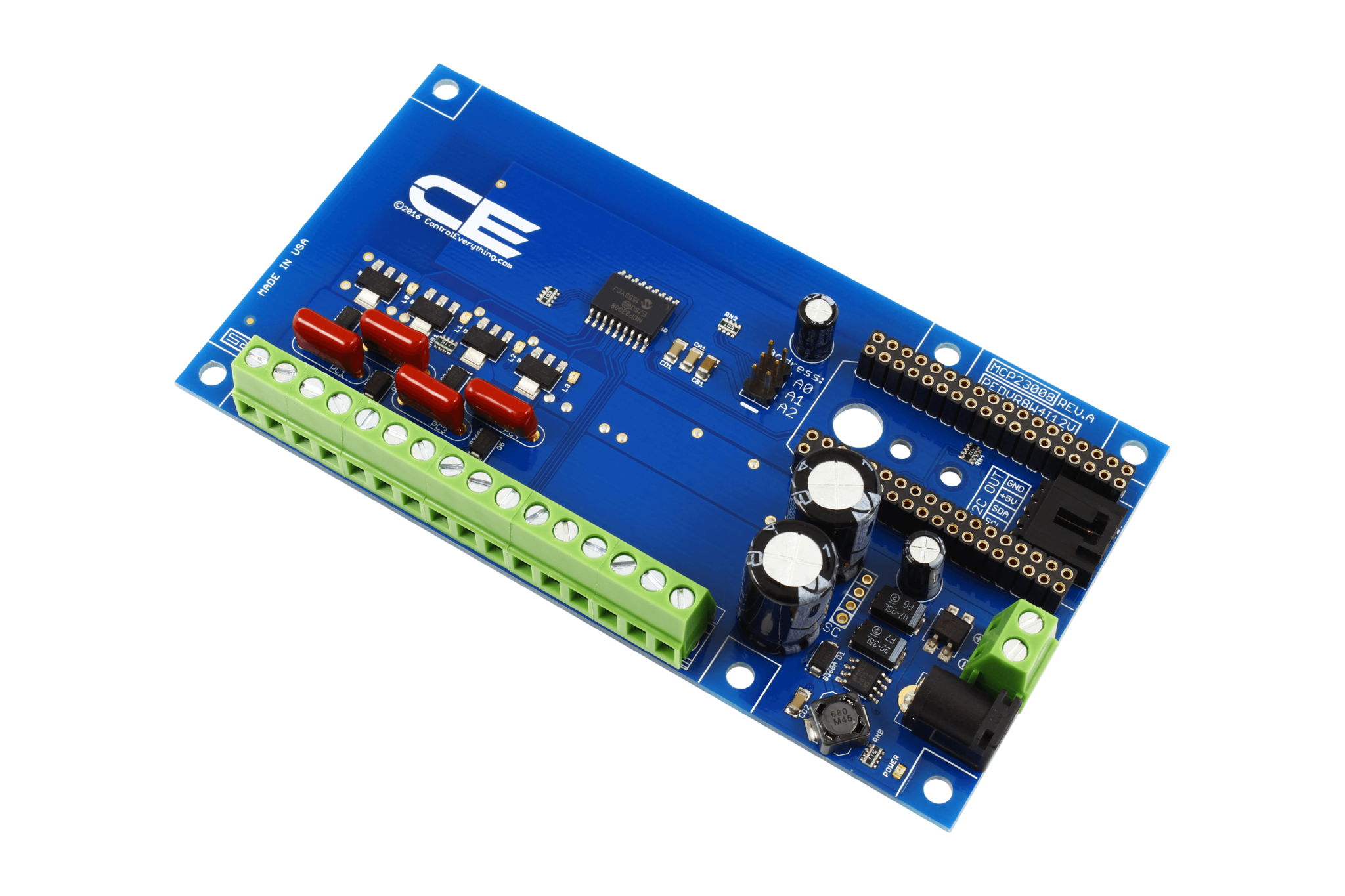

단자대와 전원 잭이 보이는 컨트롤러 기판 모습

관련 제품

PR22-5와 함께 보는
릴레이 컨트롤러

• NCD ProXR Lite 릴레이 컨트롤러 + 8채널 ADC (SPDT · 고전력 · SSR)
• NCD ProXR 산업용 릴레이 컨트롤러 + 8채널 ADC (SPDT · DPDT · 고전력)
• NCD RS-232 SPDT 릴레이 컨트롤러 (R1x · R2x · R4x · R8x PRO)
