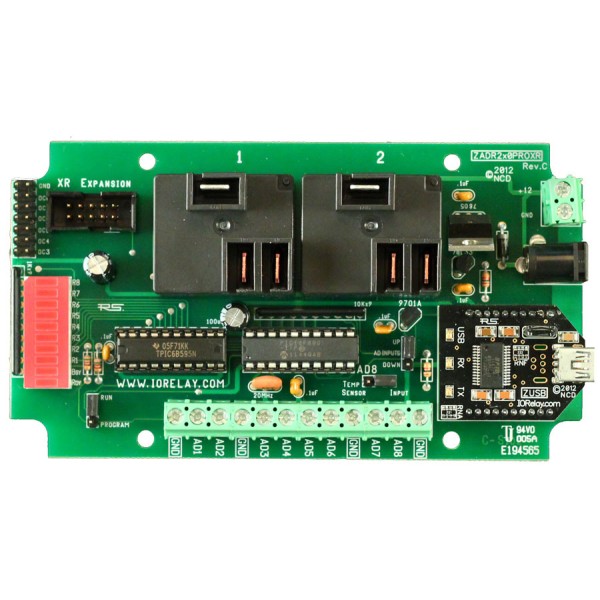

NCD ZADR220PROXR 산업용 고전력 릴레이 컨트롤러 2 채널 + 8 채널 ADC

센서 입력을 읽어 릴레이를
직접 구동하는 2·4채널 보드

NCD ProXR 산업용 릴레이 컨트롤러 + 8채널 ADC

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR 산업용 ZADR41DPDT · ZADR45 · ZADR220은 릴레이 보드 한 장에 8채널 ADC를 함께 갖춘 2·4채널 릴레이 컨트롤러(Industrial Relay Controller with ADC)로, 센서 입력을 읽고 그 값으로 릴레이를 구동하는 자동화를 하나의 보드에서 구성합니다.

8채널 ADC가 0~5 V DC 신호와 접점 입력을 8비트 또는 10비트 해상도로 변환하고, 릴레이는 부하 규모에 맞춰 DPDT·SPDT·고전력 3종 가운데 선택합니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• NCD5500 이더넷 모듈 사용 설명서
• RS-485 무선 컨버터 모뎀 가이드
• ProXR 빠른 시작 가이드
• API 코덱 빠른 시작 가이드
• Base Station 빠른 시작 가이드
• NCD 구성 요소 라이브러리 빠른 시작 가이드
• 스크래치 패드 메모리 빠른 시작 가이드
• EEPROM 메모리 맵 빠른 시작 가이드
• RS-485 네트워크 빠른 시작 가이드
• KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
• WiNet 게이트웨이 빠른 시작 가이드
• Digi 802.15.4 빠른 시작 가이드
• Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
• Lantronix XPort 통신 모듈 빠른 시작 가이드
• WiFi 통신 모듈 빠른 시작 가이드
• ZRS RS-232 통신 모듈 빠른 시작 가이드
• ZUSB USB 통신 모듈 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 20Amp SPDT 고전력 릴레이 데이터시트 (PDF)
• 30Amp SPST 고전력 릴레이 데이터시트 (PDF)
• ZADR220PROXR 기계 도면 (GIF)

소프트웨어와 코드

• NCD Base Station 소프트웨어 다운로드
• 산업용 릴레이 제어 (GitHub)
• FTDI 드라이버 다운로드 (ftdichip.com)

튜토리얼과 동영상

• NCD Learn — ProXR 시리즈 튜토리얼
• Comm Operator로 이더넷 릴레이 제어
• Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
• Comm Operator로 USB 릴레이 제어
• 알맞은 USB 릴레이 컨트롤러 고르기
• USB 가상 COM 포트 통신 소개
• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직
• LabVIEW USB RS232 RS485 릴레이 컨트롤러 인스트루먼트 드라이버 설치
• LabVIEW 릴레이 스위칭 및 상태 획득 1
• LabVIEW 릴레이 컨트롤러 고급 구성
• LabVIEW 릴레이 컨트롤러 기본 구성
• LabVIEW 릴레이 스위칭 및 상태 수집 2
• LabVIEW 릴레이 타이머 작동

특징

입력을 읽어
릴레이를 구동

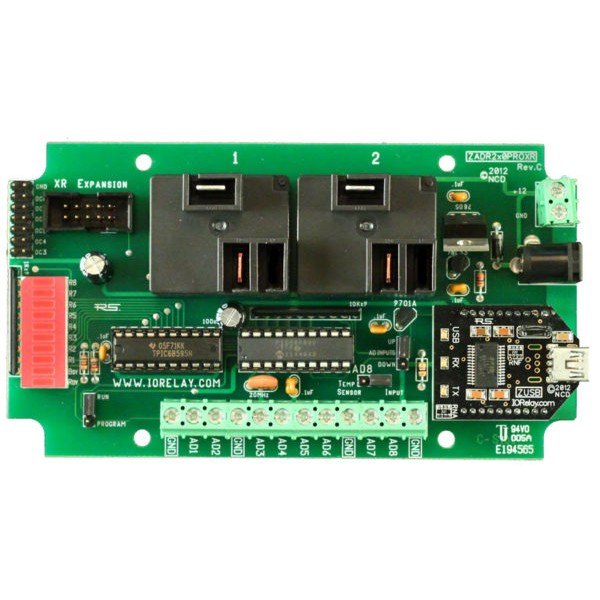

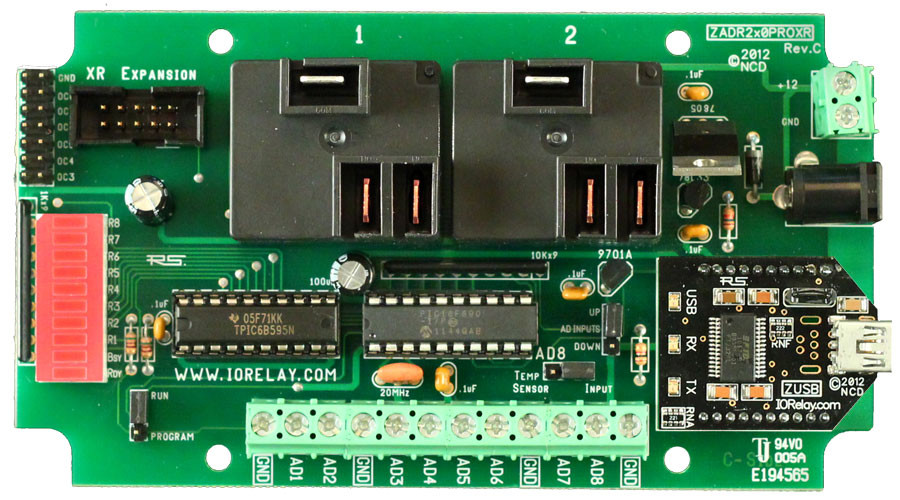

대형 릴레이 2개와 하단 단자가 보이는 릴레이 보드

릴레이 선택

부하 크기별
릴레이 선택

ZADR41DPDT는 4채널 DPDT 릴레이로 최대 12 VDC 신호 전환에, ZADR45는 4채널 SPDT 릴레이로 5·10 A 부하에, ZADR220은 2채널 고전력 릴레이로 20 A SPDT·30 A SPST 부하에 맞습니다. DPDT 옵션은 신호용이므로 전원 부하에는 사용하지 마세요.

ADC·네트워크

입력 해상도와
네트워크 구성

• ADC 해상도: 8비트는 0~255, 10비트는 0~1023 값으로 변환합니다.
• 릴레이 확장: 펌웨어 기준 최대 256개이며 케이블이 길면 128개 이상 연결하기 어렵습니다.
• RS-485 네트워크: 최대 256개 장치를 최대 4,000피트 거리까지 연결합니다.

사용 방법

ZADR41DPDT·ZADR220
PC 시험과 API 명령 형식

ZADR41DPDT · ZADR45 · ZADR220은 ProXR 명령 세트를 공유하므로 Base Station에서 시험한 명령을 모델을 바꿔도 그대로 사용할 수 있습니다. 컨트롤러는 명령을 받을 때만 응답하는 방식입니다.

처음 연결하는 순서

ProXR API 명령 예시

명령은 원시 바이트(16진수)로 보내며 마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 문서를 함께 확인하세요.

문자 입력 위주의 일반 터미널 프로그램은 원시 바이트를 다루지 못하므로, 직접 시험할 때는 바이너리 데이터를 보낼 수 있는 프로그램을 사용하세요. USB 모듈이 COM 포트로 보이지 않으면 FTDI USB 드라이버를 설치합니다.

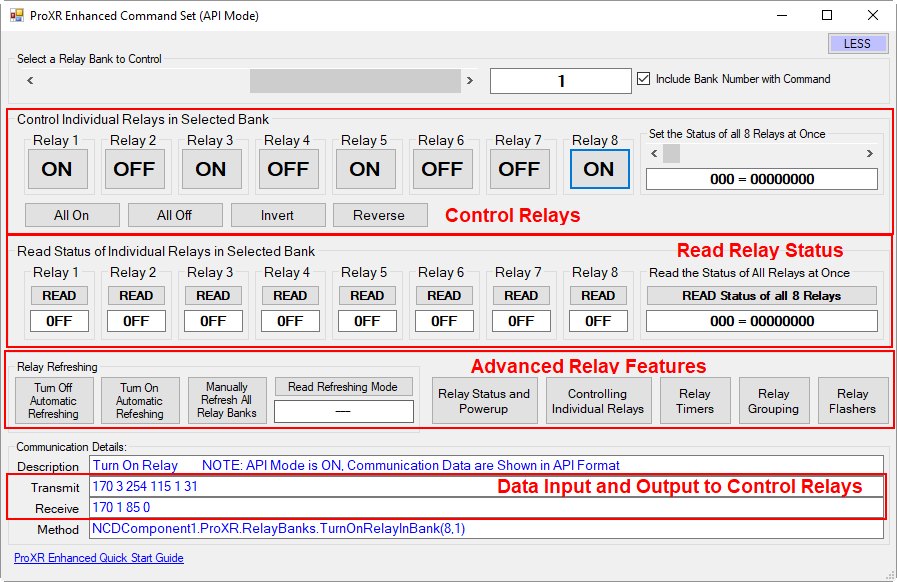

릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

3개 모델 비교와
공통 사양

시리즈 공통 사양

활용 분야

입력 감시와
릴레이 제어 현장

• 센서 연동 자동 제어 — 센서 값을 읽어 릴레이를 자동으로 구동합니다.
• 수동 제어 — 버튼이나 스위치 입력으로 릴레이를 수동 조작합니다.
• 통신 신호 스위칭 — DPDT 모델로 저전력 신호선을 전환합니다.
• 설비 전원 개폐 — SPDT·고전력 모델로 전원 부하를 켜고 끕니다.
• 원격 명령 — 통신 모듈로 원격에서 명령을 전송합니다.

선택 가이드

부하별
권장 모델

구성·옵션

주문 모델과 ADC형
릴레이 구성

제품 상세 이미지

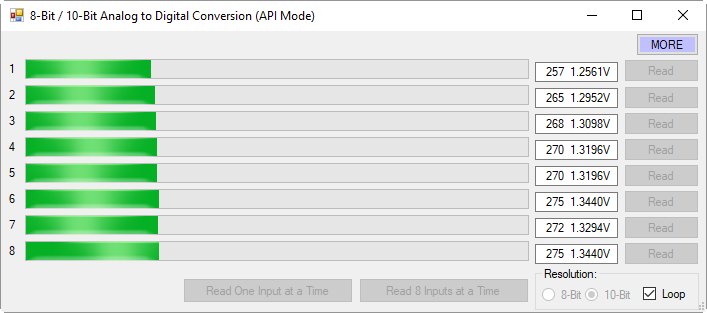

아날로그 입력값을 읽어 오는 PC 프로그램 화면

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

• ZIGMO — 무선 모듈 설정·문제 해결용 모뎀
• 900HP-S3B 장거리 무선 메시 모뎀 — USB 인터페이스

통신 모듈 (NCD 스토어)

• ZRS — RS-232 직렬 통신 모듈, MAX3232
• RS-485 직렬 네트워크 통신 모듈, SN65HVD12D
• ZUSB — USB 통신 모듈, FT232RL
• Lantronix XPort·XPort Pro 이더넷-시리얼 통신 모듈
• WiFi 통신 모듈 — Bluetooth·USB·MQTT
• 900HP-S3B 장거리 무선 메시 XBee Pro 통신 모듈 — 외부 안테나

Key Fob (NCD 스토어)

• KFX — Key Fob 통신 모듈, 사용자 지정 명령 출력
• MS 시리즈 418MHz Key Fob — 8버튼
• KFX Key Fob 통신 모듈 검색
• MS 시리즈 418MHz Key Fob — 8버튼, 안테나 포함
• MS 시리즈 418MHz Key Fob — 1버튼
• MS 시리즈 418MHz Key Fob — 2버튼
• MS 시리즈 418MHz Key Fob — 3버튼
• MS 시리즈 418MHz Key Fob — 4버튼
• MS 시리즈 418MHz Key Fob — 5버튼

기타 NCD 스토어

• NCD 스토어 홈페이지 (store.ncd.io)

관련 제품

ZADR45와 함께 보는
ProXR 컨트롤러

• NCD ProXR 산업용 릴레이 컨트롤러 + 8채널 ADC (SPDT · DPDT · 고전력)
• NCD ProXR Lite 릴레이 컨트롤러 + 8채널 ADC (SPDT · 고전력 · SSR)
• NCD ProXR 산업용 릴레이 컨트롤러 + UXP 확장 포트 (SPDT · DPDT · 고전력)
