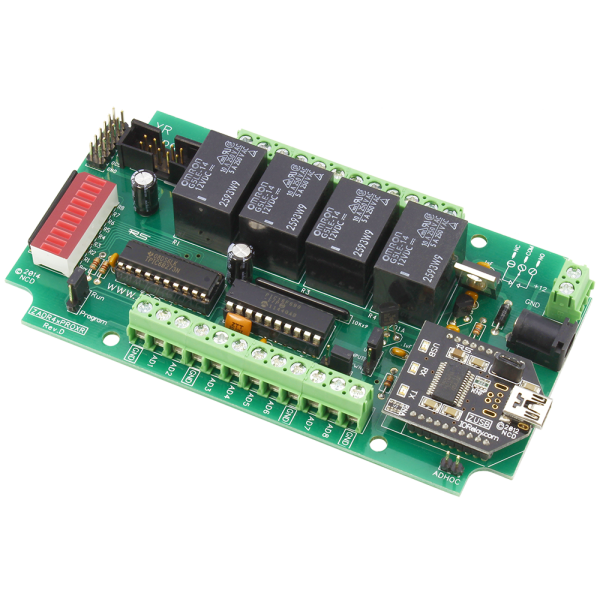

NCD ZADR45PROXR 산업용 릴레이 컨트롤러 4 채널 SPDT + 8 채널 ADC

NCD ZADR45PROXR 산업용 릴레이 컨트롤러 4 채널 SPDT + 8 채널 ADC

MODEL
ZADR45PROXR
브랜드
NCD
제품 자료
제품문의 구매하기

5 A 릴레이 4개를⁣ 타이머로 자동 운전

NCD ZADR45PROXR 산업용 릴레이 컨트롤러 4채널 SPDT + 8채널 ADC⁣ 릴레이 : SPDT 4채널, 5 A⁣ ADC : 8채널 8/10비트, 0–5 VDC⁣ 타이머·플래셔 : 각 16개

견적 받기

NCD 한국 독점 공급 파트너

NCD ZADR45PROXR은 5 A SPDT 릴레이 4채널과 8채널 8/10비트 ADC를 하나의 보드에 갖춘 산업용 릴레이 컨트롤러(Industrial Relay Controller with ADC)입니다. 타이머 16개와 플래셔 16개가 컨트롤러 안에서 백그라운드로 동작합니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 하나에는 상시 열림, 공통, 상시 닫힘 나사 단자 3개가 있습니다. 분리형 커넥터(Pluggable Connectors)는 주문 때 추가 여부를 고릅니다.

4채널

SPDT 릴레이

5 A

릴레이 정격

16개

타이머와 플래셔 각각

8채널

8/10비트 ADC

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

8채널 ADC

8비트 또는 10비트 입력 변환

3종 릴레이

DPDT · SPDT · 고전력

256개

펌웨어 지원 최대 릴레이 수

0 ~ 85 °C

24시간 연속 작동 온도

타이머와 그룹화

ZADR45PROXR의 타이머·플래셔·그룹 명령

타이머 하나는 릴레이를 최대 255시간 255분 255초까지 켜 둘 수 있고 임의의 릴레이에 할당합니다. 플래셔는 취소할 때까지 릴레이를 켰다 껐다 반복합니다.

그룹화 명령은 기준 릴레이와 이웃 릴레이를 함께 동작시켜 DPDT에서 8PDT까지의 릴레이처럼 구성하게 합니다. 자동 새로 고침을 끄면 릴레이 상태를 먼저 설정해 두었다가 한 번에 적용할 수도 있습니다.

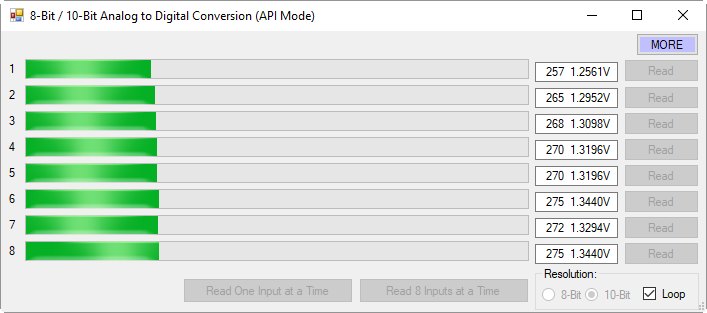

NCD ZADR45PROXR - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

입력

ZADR45PROXR의 ADC와⁣ 새로 고침 설정 유지

ADC 8채널은 0–5 VDC를 읽으며 8비트이면 0–255, 10비트이면 0–1023 값이 됩니다. 센서뿐 아니라 버튼이나 스위치도 연결해 릴레이를 수동으로 제어하도록 구성할 수 있습니다.

자동·수동 새로 고침 설정은 전원을 다시 넣어도 유지됩니다.

사용 방법

ZADR45PROXR 연결 순서와 상태 읽기 명령

순서할 일
1USB 통신 모듈을 끼운 컨트롤러에 전원을 넣고 USB 케이블로 PC에 연결합니다.
2Base Station(ncd.io/start)으로 COM 포트에 접속합니다. 통신 설정은 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity입니다.
3포트 목록에 컨트롤러가 없으면 FTDI 가상 COM 포트 드라이버를 설치하고 다시 접속합니다.
명령(16진수)하는 일
AA 03 FE 74 01 20뱅크 1 릴레이 1의 켜짐·꺼짐 상태 읽기
AA 04 FE 6C 01 01 1A릴레이 1과 2를 동시에 켜기
AA 02 FE A6 50ADC 8채널 전체를 8비트로 읽기

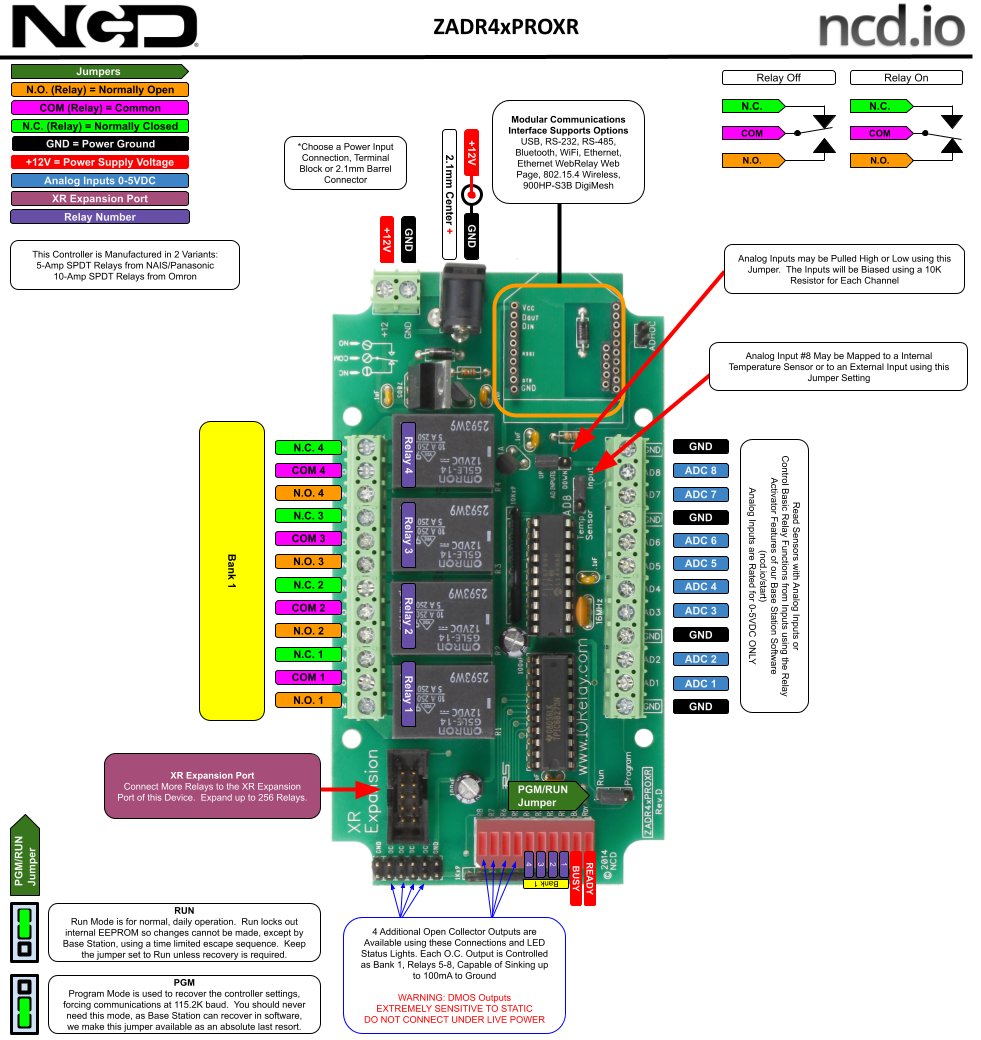

NCD ZADR45PROXR - 4채널 릴레이와 ADC 보드의 단자 배치 구성도
4채널 릴레이와 ADC 보드의 단자 배치 구성도

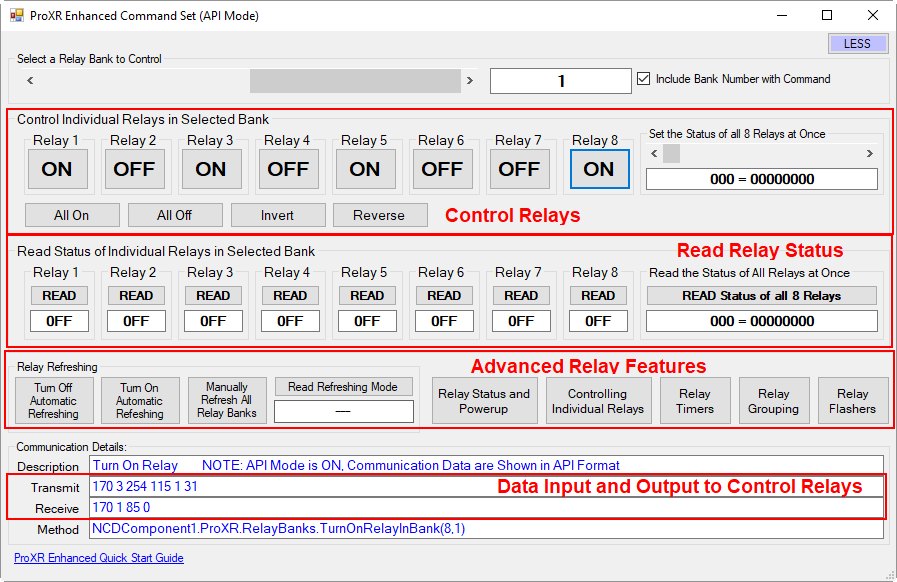

NCD ZADR45PROXR - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

ZADR45PROXR 주요 사양

항목사양
릴레이SPDT 4채널, 5 A
ADC8채널 8/10비트, 0–5 VDC
타이머·플래셔각 16개
작동 온도0 ~ 85 °C 24시간 연속
릴레이 확장XR 확장 포트, 펌웨어 기준 최대 256개
통신 모듈USB · RS-232 · RS-485 · 이더넷 · WiFi · Bluetooth · 산업용 무선
결함 복구하드웨어 감시 타이머가 CPU를 재시작

활용 분야

ZADR45PROXR로 구성하는 제어

  • 센서 값을 읽어 릴레이를 자동 구동
  • 버튼·스위치 입력으로 릴레이 수동 제어
  • 통신 모듈로 원격 명령 전송

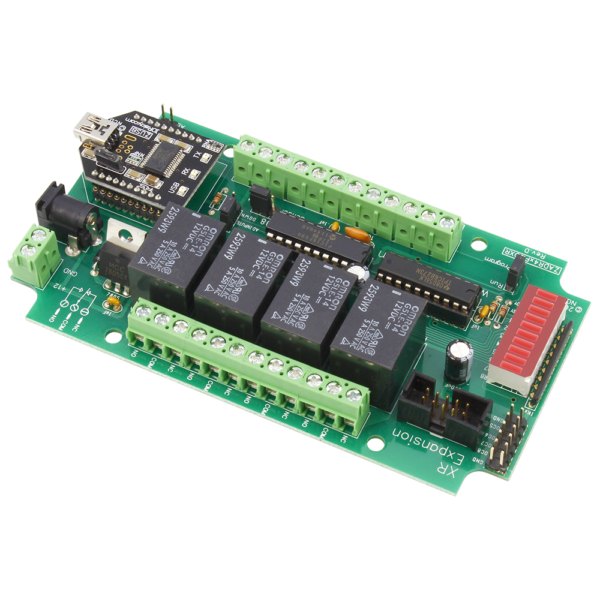

NCD ZADR45PROXR - 릴레이 4개와 단자대가 보이는 릴레이 보드 측면
릴레이 4개와 단자대가 보이는 릴레이 보드 측면

제품 상세 이미지

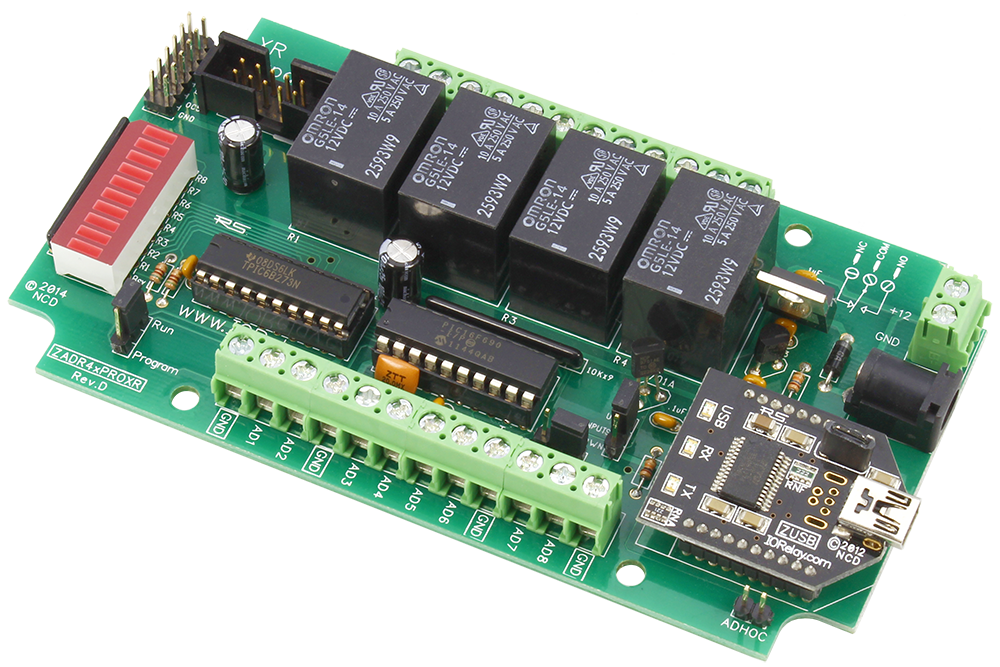

NCD ZADR45PROXR 상세 이미지 1

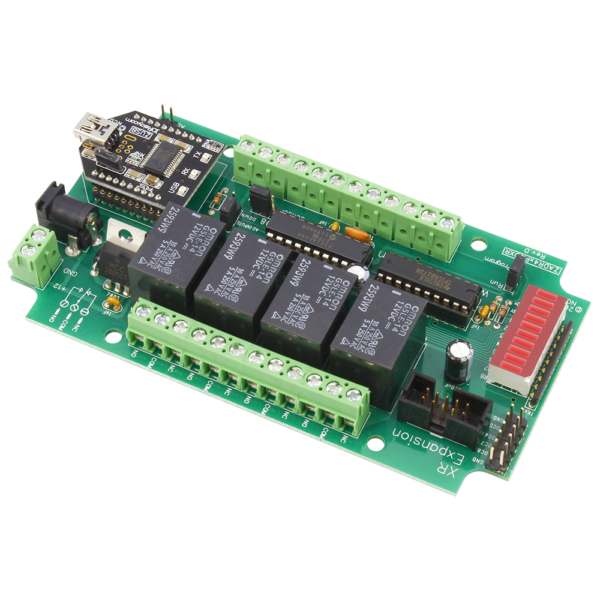

NCD ZADR45PROXR 상세 이미지 2

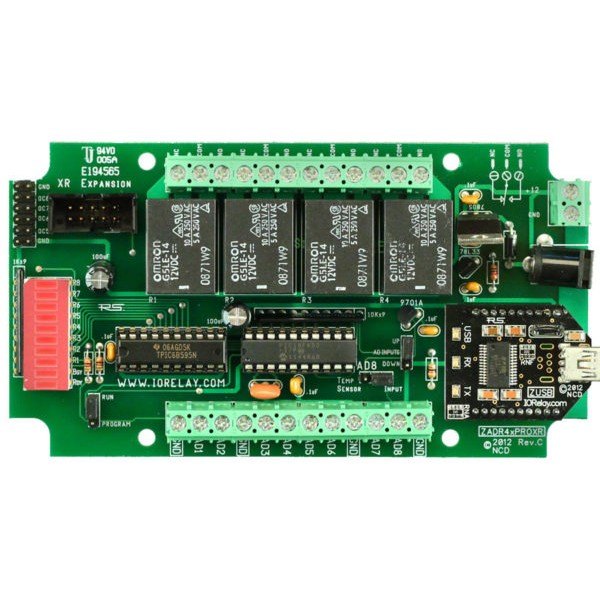

NCD ZADR45PROXR - 릴레이와 통신 모듈이 보이는 보드를 위에서 본 모습
릴레이와 통신 모듈이 보이는 보드를 위에서 본 모습
