NCD ZADR41DPDTPROXR 산업용 릴레이 컨트롤러 4 채널 DPDT + 8 채널 ADC

NCD ZADR41DPDTPROXR 산업용 릴레이 컨트롤러 4 채널 DPDT + 8 채널 ADC

MODEL
ZADR41DPDTPROXR
브랜드
NCD
제품 자료
제품문의 구매하기

센서 입력을 읽어 릴레이를
직접 구동하는 2·4채널 보드

NCD ProXR 산업용 릴레이 컨트롤러 + 8채널 ADC

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR 산업용 ZADR41DPDT · ZADR45 · ZADR220은 릴레이 보드 한 장에 8채널 ADC를 함께 갖춘 2·4채널 릴레이 컨트롤러(Industrial Relay Controller with ADC)로, 센서 입력을 읽고 그 값으로 릴레이를 구동하는 자동화를 하나의 보드에서 구성합니다.

8채널 ADC가 0~5 V DC 신호와 접점 입력을 8비트 또는 10비트 해상도로 변환하고, 릴레이는 부하 규모에 맞춰 DPDT·SPDT·고전력 3종 가운데 선택합니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

8채널 ADC

8비트 또는 10비트 입력 변환

3종 릴레이

DPDT · SPDT · 고전력

256개

펌웨어 지원 최대 릴레이 수

0 ~ 85 °C

24시간 연속 작동 온도

특징

입력을 읽어
릴레이를 구동

핵심 특징현장에서 달라지는 점
8채널 ADC아날로그 센서와 접점 입력을 같은 보드에서 읽으므로 입력 모듈을 따로 두지 않아도 됩니다.
개별·전체 릴레이 명령명령 한 줄로 릴레이 하나 또는 전체를 제어해 제어 프로그램이 짧아집니다.
타이머와 플래셔릴레이마다 타이머와 백그라운드 플래셔를 설정해 지연 동작과 점멸을 컨트롤러가 직접 처리합니다.
릴레이 그룹화저가 릴레이를 묶어 DPDT부터 8PDT까지 구성하므로 전용 릴레이를 따로 구하지 않아도 됩니다.
모듈식 통신USB, RS-232, 이더넷, 무선 모듈 중에서 현장 환경에 맞는 통신 방식을 선택할 수 있습니다.
XR 확장 포트솔리드 스테이트·SPDT·DPDT 릴레이를 확장 보드로 추가하면 채널을 늘릴 수 있습니다.
자동 재부팅결함이 생기면 하드웨어 감시 타이머가 CPU를 재시작하므로 무인 설비의 정지 시간이 줄어듭니다.

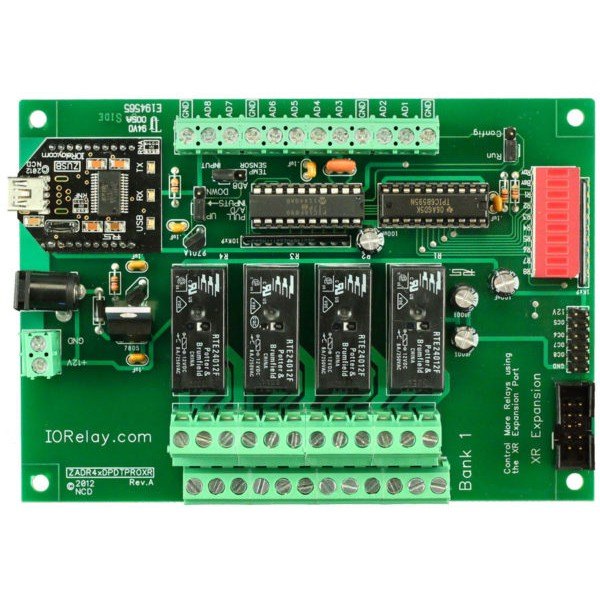

NCD ZADR41DPDTPROXR - 릴레이 4개와 상하단 단자대가 보이는 릴레이 보드
릴레이 4개와 상하단 단자대가 보이는 릴레이 보드

릴레이 선택

부하 크기별
릴레이 선택

ZADR41DPDT는 4채널 DPDT 릴레이로 최대 12 VDC 신호 전환에, ZADR45는 4채널 SPDT 릴레이로 5·10 A 부하에, ZADR220은 2채널 고전력 릴레이로 20 A SPDT·30 A SPST 부하에 맞습니다. DPDT 옵션은 신호용이므로 전원 부하에는 사용하지 마세요.

채널 수와 부하 전류에 따른 모델 선택

채널 수가 많아야 하면 4채널 모델을, 큰 전류가 필요하면 2채널 고전력 모델을 선택합니다. 어느 모델이든 ADC와 명령 체계가 같아서 센서 읽기와 릴레이 제어 프로그램은 모델을 바꿔도 그대로 사용합니다.

ADC·네트워크

입력 해상도와
네트워크 구성

  • ADC 해상도: 8비트는 0~255, 10비트는 0~1023 값으로 변환합니다.
  • 릴레이 확장: 펌웨어 기준 최대 256개이며 케이블이 길면 128개 이상 연결하기 어렵습니다.
  • RS-485 네트워크: 최대 256개 장치를 최대 4,000피트 거리까지 연결합니다.

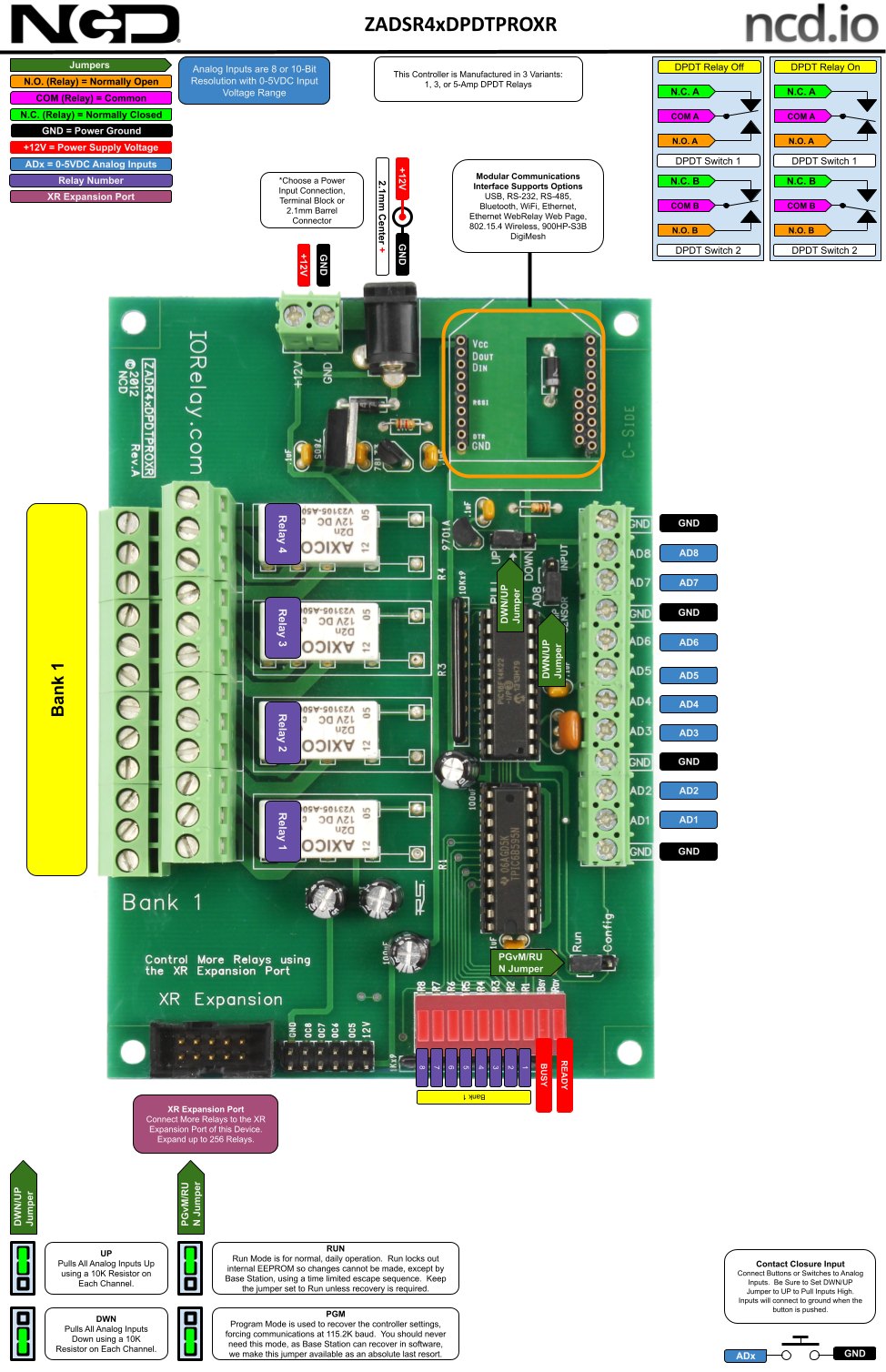

NCD ZADR41DPDTPROXR - 4채널 DPDT 릴레이와 ADC 보드의 배치 구성도
4채널 DPDT 릴레이와 ADC 보드의 배치 구성도

사용 방법

ZADR41DPDT·ZADR220
PC 시험과 API 명령 형식

ZADR41DPDT · ZADR45 · ZADR220은 ProXR 명령 세트를 공유하므로 Base Station에서 시험한 명령을 모델을 바꿔도 그대로 사용할 수 있습니다. 컨트롤러는 명령을 받을 때만 응답하는 방식입니다.

소프트웨어·도구하는 일
Base StationWindows 8·10에서 컨트롤러 자동 식별, 릴레이 제어 화면으로 명령 시험
FTDI USB 드라이버USB 통신 모듈을 가상 COM 포트로 인식

처음 연결하는 순서

순서할 일
1ZADR 컨트롤러에 USB 통신 모듈을 장착하고 전원을 연결한 뒤 PC에 USB 케이블을 꽂으세요.
2USB 모듈은 PC에 가상 COM 포트로 잡히며, 포트가 보이지 않으면 FTDI USB 드라이버를 설치하세요.
3ncd.io/start에서 Base Station을 내려받아 실행하고 해당 COM 포트를 선택합니다.
4통신 설정은 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 맞추세요.
5Base Station 제어 화면이나 아래 API 명령으로 릴레이를 켜고 끈 뒤 응답 AA 01 55 00을 확인합니다.

ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE 74 01 20뱅크 1 릴레이 1 상태 읽기
AA 05 FE 2F 00 00 01 DD릴레이 1 토글(ProXR V3.9 펌웨어 이상)

명령은 원시 바이트(16진수)로 보내며 마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 문서를 함께 확인하세요.

문자 입력 위주의 일반 터미널 프로그램은 원시 바이트를 다루지 못하므로, 직접 시험할 때는 바이너리 데이터를 보낼 수 있는 프로그램을 사용하세요. USB 모듈이 COM 포트로 보이지 않으면 FTDI USB 드라이버를 설치합니다.

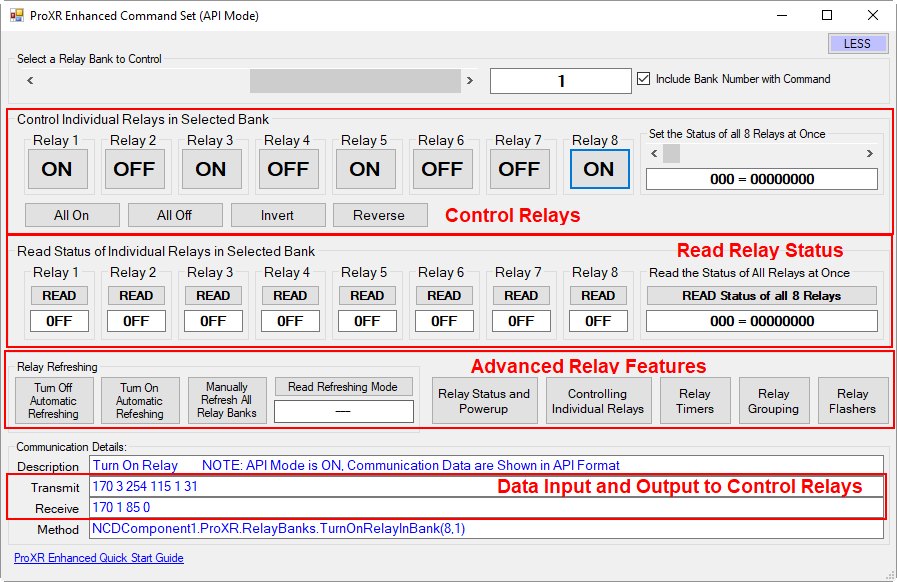

NCD ZADR41DPDTPROXR - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

3개 모델 비교와
공통 사양

항목ZADR41DPDTZADR45ZADR220
릴레이 종류DPDT (1 · 3 · 5 A 주문 시 선택, 최대 12 VDC 신호용)SPDT (5 · 10 A 주문 시 선택)고전력 (20 A SPDT · 30 A SPST)
릴레이 채널4채널4채널2채널
ADC8채널 8/10비트8채널 8/10비트8채널 8/10비트
주문 번호ZADR41DPDTPROXRZADR45PROXRZADR220PROXR

시리즈 공통 사양

항목사양
ADC8채널 8/10비트, 0~5 V DC 또는 접점 입력
명령 세트ProXR 명령 세트 · 릴레이 개별 또는 전체 제어
타이머릴레이당 최대 255시간 · 255분 · 255초
플래셔백그라운드 16개
최대 릴레이 수펌웨어 기준 256개 · 케이블이 길면 128개 이상은 어려움
작동 온도0 ~ 85 °C 연속 24시간
통신 모듈USB · RS-232 · 이더넷 · Wi-Fi · Bluetooth · 산업용 무선
RS-485 네트워크최대 256개 장치 · 최대 4,000피트
릴레이 그룹화저가 릴레이로 DPDT부터 8PDT까지 구성
XR 확장솔리드 스테이트 · SPDT · DPDT 릴레이 확장 포트
결함 복구하드웨어 감시 타이머로 CPU 자동 재시작

활용 분야

입력 감시와
릴레이 제어 현장

  • 센서 연동 자동 제어 — 센서 값을 읽어 릴레이를 자동으로 구동합니다.
  • 수동 제어 — 버튼이나 스위치 입력으로 릴레이를 수동 조작합니다.
  • 통신 신호 스위칭 — DPDT 모델로 저전력 신호선을 전환합니다.
  • 설비 전원 개폐 — SPDT·고전력 모델로 전원 부하를 켜고 끕니다.
  • 원격 명령 — 통신 모듈로 원격에서 명령을 전송합니다.

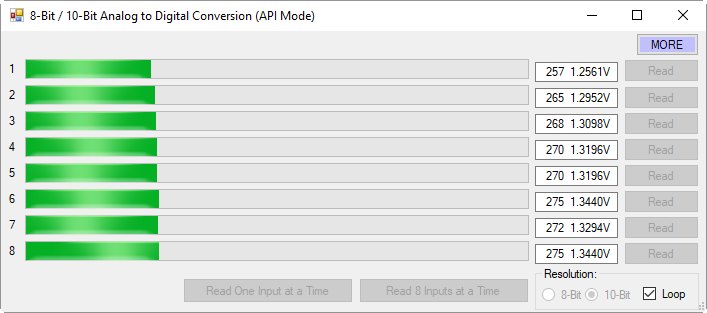

NCD ZADR41DPDTPROXR - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

선택 가이드

부하별
권장 모델

이럴 때 (현장 조건·용량)권장 모델선택 이유
저전력 통신 신호를 전환할 때ZADR41DPDTPROXRDPDT 4채널로 1 · 3 · 5 A 중 주문 시 선택합니다.
5 · 10 A 부하를 4채널로 켤 때ZADR45PROXRSPDT 4채널로 5 · 10 A 중 주문 시 선택합니다.
20 · 30 A 고전력 부하를 2채널로 켤 때ZADR220PROXR20 A SPDT와 30 A SPST를 갖춘 고전력 릴레이입니다.
UXP 확장 포트로 입력 보드를 더할 때NCD ProXR 산업용 UXP형ADC 대신 UXP 포트에 입력 보드를 추가하는 구성입니다.

구성·옵션

주문 모델과 ADC형
릴레이 구성

모델릴레이 구성
ZADR41DPDTPROXR4채널 DPDT 릴레이 + 8채널 ADC
ZADR45PROXR4채널 SPDT 릴레이 + 8채널 ADC
ZADR220PROXR2채널 고전력 릴레이 + 8채널 ADC

제품 상세 이미지

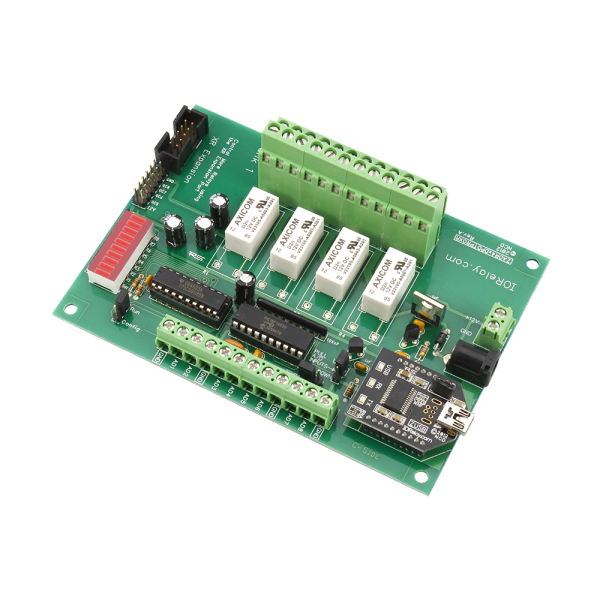

NCD ZADR41DPDTPROXR 상세 이미지 1
NCD ZADR41DPDTPROXR 상세 이미지 2

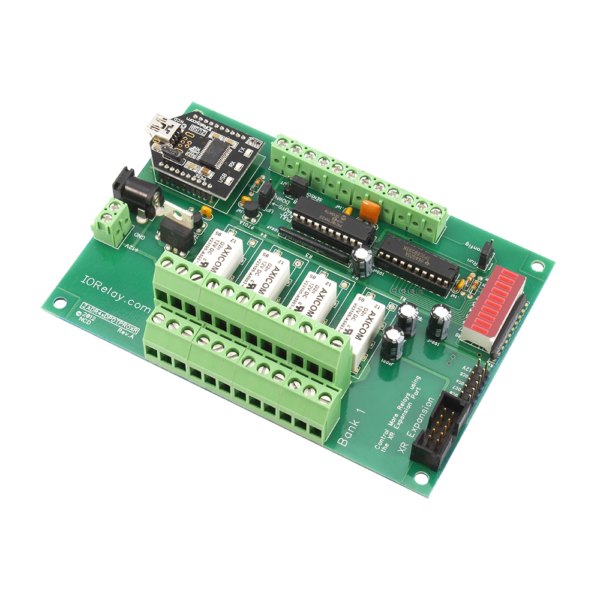

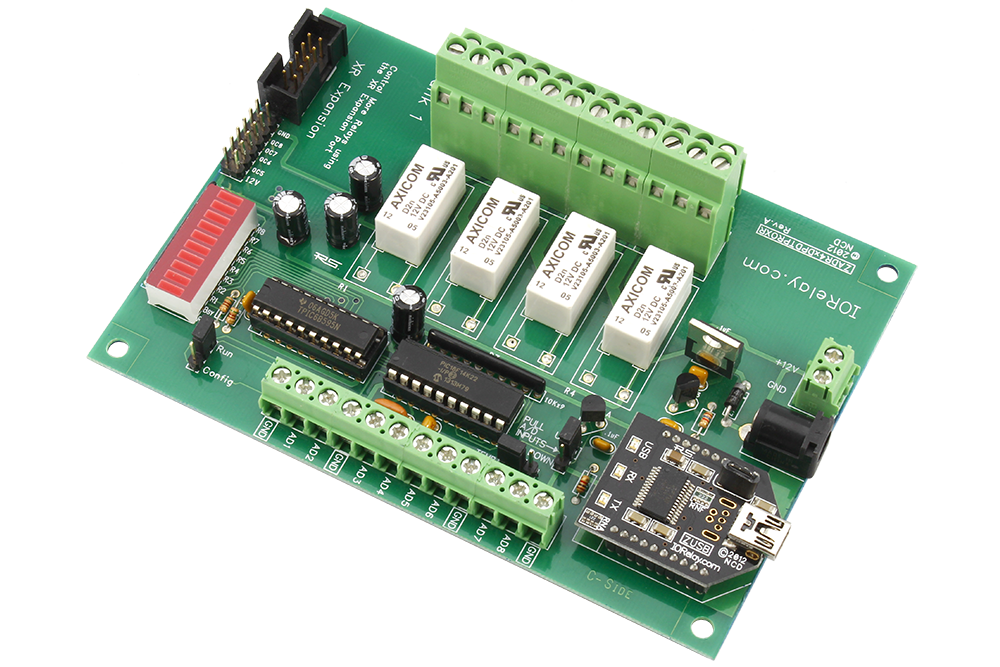

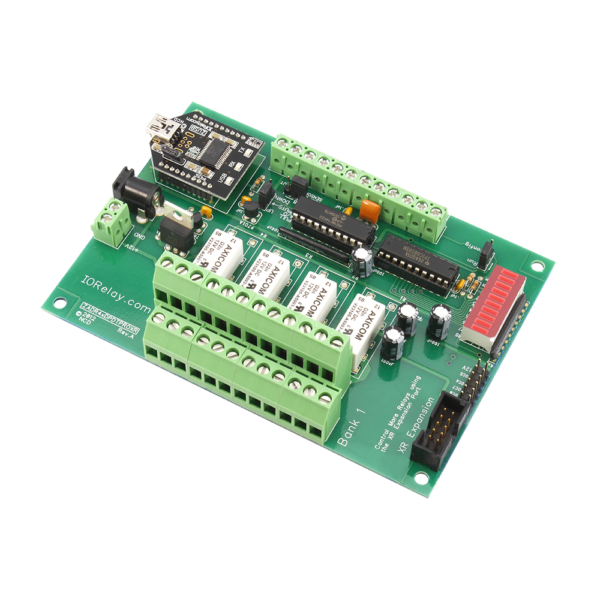

NCD ZADR41DPDTPROXR - 흰색 릴레이와 단자대가 보이는 보드를 비스듬히 본 모습
흰색 릴레이와 단자대가 보이는 보드를 비스듬히 본 모습
