NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + UXP 확장 포트

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + UXP 확장 포트

MODEL
산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + UXP 확장 포트
브랜드
NCD
제품문의 구매하기

SSR 4채널에 접점 입력⁣ 보드를 더하는 구성

NCD ZUXPSSR4xPROXR 산업용 솔리드 스테이트 릴레이 컨트롤러 4채널 + UXP 확장 포트⁣ 릴레이 : SPST 솔리드 스테이트 4채널⁣ 작동 온도 : 0 ~ 85 °C⁣ UXP 확장 : 접점 입력

견적 받기

NCD 한국 독점 공급 파트너

NCD ZUXPSSR4xPROXR은 SPST 솔리드 스테이트 릴레이(SSR) 4채널과 UXP 확장 포트를 갖춘 산업용 솔리드 스테이트 릴레이 컨트롤러(Industrial Solid State Relay Controller with UXP Port)입니다. 8채널 ADC 대신 UXP 포트에 입력 보드를 붙이는 구성입니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 하나에는 상시 열림과 공통 나사 단자 2개가 있습니다.

4채널

SPST SSR

2,048개

접점 입력 한도

3장

12비트 ADC 보드 한도

256개

릴레이 한도

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

4 · 8 · 16채널

용도에 맞는 채널 수

8채널 ADC

ADC형의 0–5 VDC 신호 입력

XR 확장 포트

릴레이 보드를 더해 확장

16개 타이머

릴레이별 백그라운드 타이머

UXP 확장

ZUXPSSR4xPROXR UXP 포트에⁣ 연결하는 접점 입력 보드

UXP 포트에는 한 번에 한 종류의 확장 보드를 연결하며, 같은 종류의 보드는 여러 장 사용할 수 있습니다. 접점 입력 보드는 16·32·48채널이고 총 2,048개 입력까지 구성합니다. 입력은 8개씩 뱅크로 읽으며 뱅크당 1바이트가 돌아옵니다.

전위차계 보드는 16채널 8비트로 10K, 50K, 100K 중 하나를 고르고 출력은 0–5 VDC, 채널당 1 mA까지입니다. 12비트 ADC 보드는 16채널로 0–5 VDC를 읽고 값은 0에서 4095까지이며 포트당 최대 3장입니다.

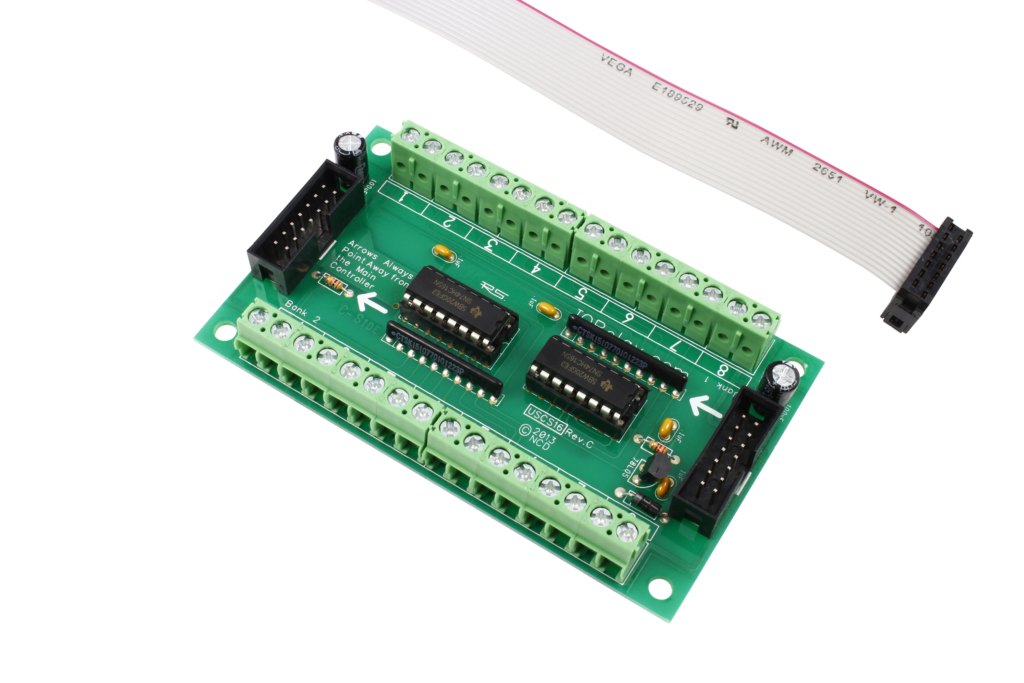

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + UXP 확장 포트 - 리본 케이블이 연결된 릴레이 확장 보드 외형
리본 케이블이 연결된 릴레이 확장 보드 외형

SSR Type

ZUXPSSR4xPROXR 주문 때 정하는⁣ SSR Type

SSR Type은 주문할 때 고릅니다. AC 부하용은 Type A–E, DC 부하용은 Type F–H입니다.

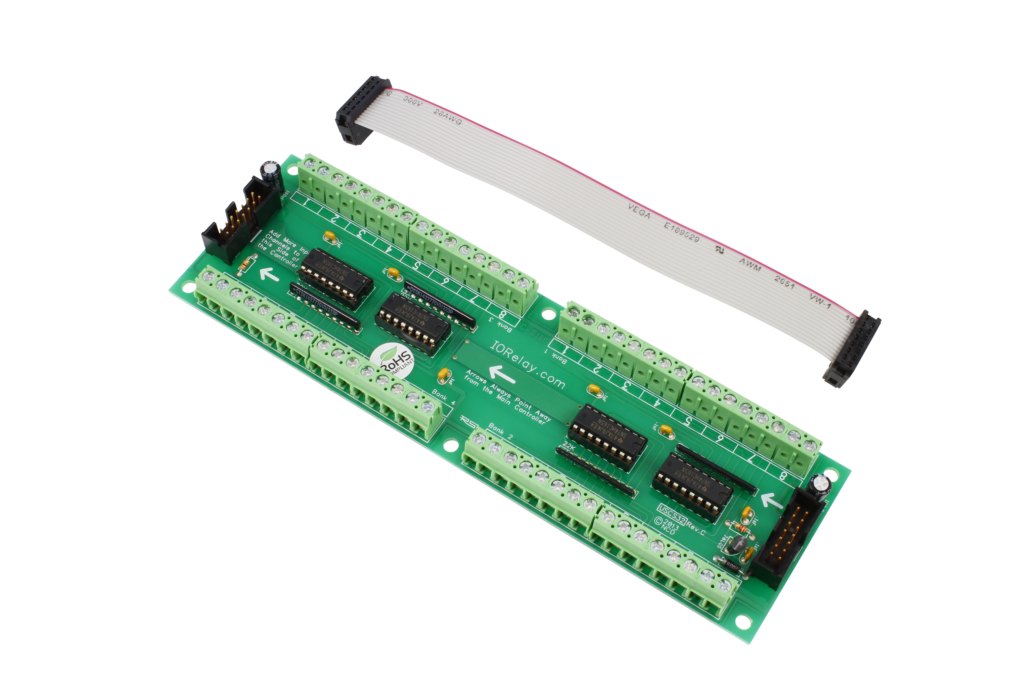

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + UXP 확장 포트 - 리본 케이블이 연결된 긴 형태의 릴레이 확장 보드
리본 케이블이 연결된 긴 형태의 릴레이 확장 보드

사용 방법

ZUXPSSR4xPROXR 연결과 SSR 시험

순서할 일
1UXP 포트에 접점 입력 보드를 연결합니다.
2통신 모듈을 끼운 컨트롤러에 전원을 넣고 Base Station에서 115.2K Baud · 8 Data Bits · 1 Stop Bit · No Parity로 접속합니다.
3SSR 동작과 접점 입력 뱅크 응답을 차례로 확인합니다.
명령(16진수)하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE AF 00 5AUXP 접점 입력 뱅크 1 읽기

접점 입력 읽기는 뱅크 하나당 1바이트로 돌아오며 비트마다 입력 하나의 상태입니다.

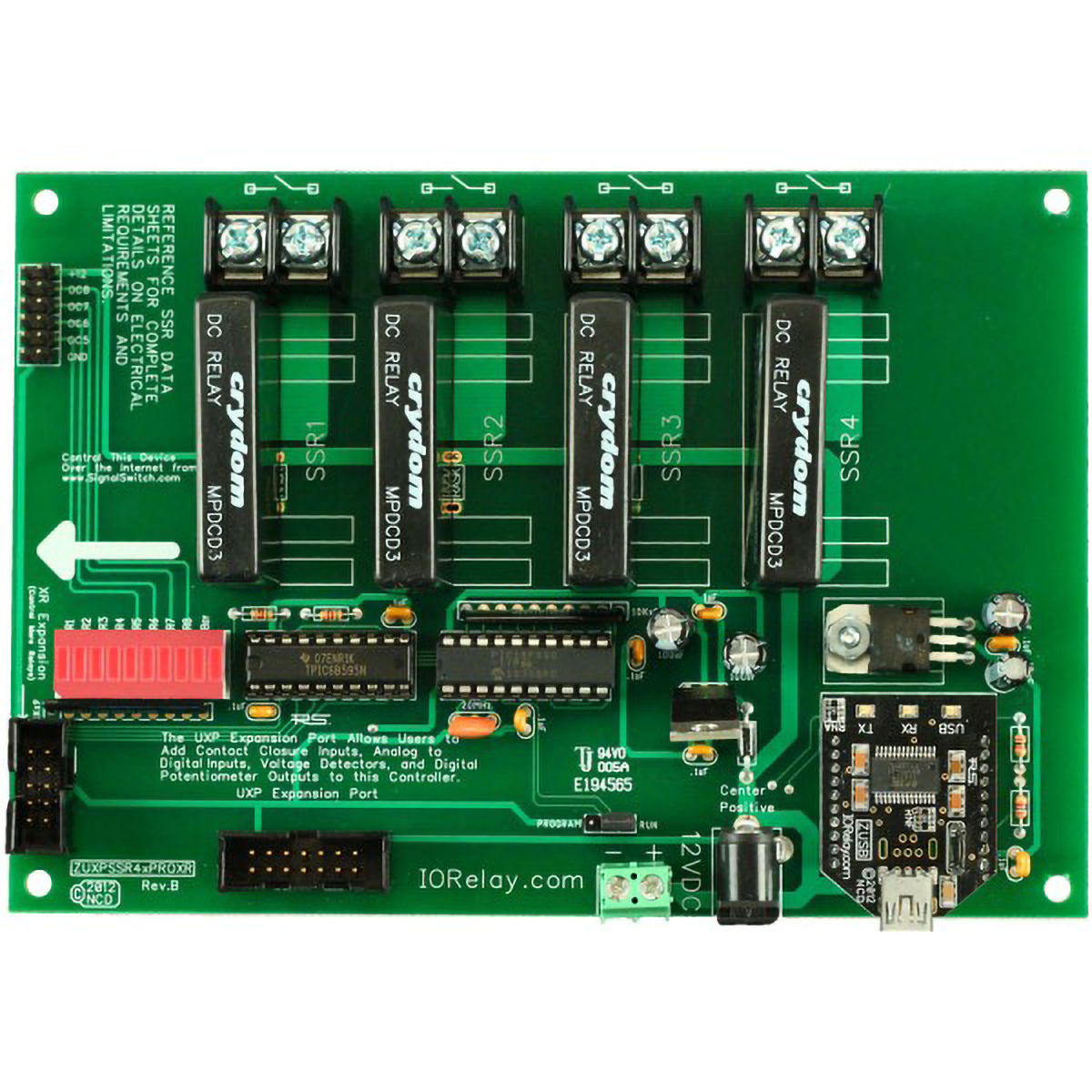

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + UXP 확장 포트 - 솔리드 스테이트 릴레이 4개가 장착된 보드 상면
솔리드 스테이트 릴레이 4개가 장착된 보드 상면

사양

ZUXPSSR4xPROXR 사양

항목사양
릴레이SPST 솔리드 스테이트 4채널
UXP 확장접점 입력 · 전위차계 · 12비트 ADC (한 번에 한 종류)
릴레이 확장XR 확장 포트 · 펌웨어 기준 최대 256개
작동 온도0 ~ 85 °C

활용 분야

입력 보드를 단계적으로 늘리는 설비

  • 버튼·스위치 접점 입력 수집 후 부하 개폐
  • 12비트 ADC 보드로 센서 전압 읽기
  • 전위차계 보드로 가변 저항 값 출력

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

ZUXPSSR4xPROXR과⁣ ADC형·UXP형 형제
