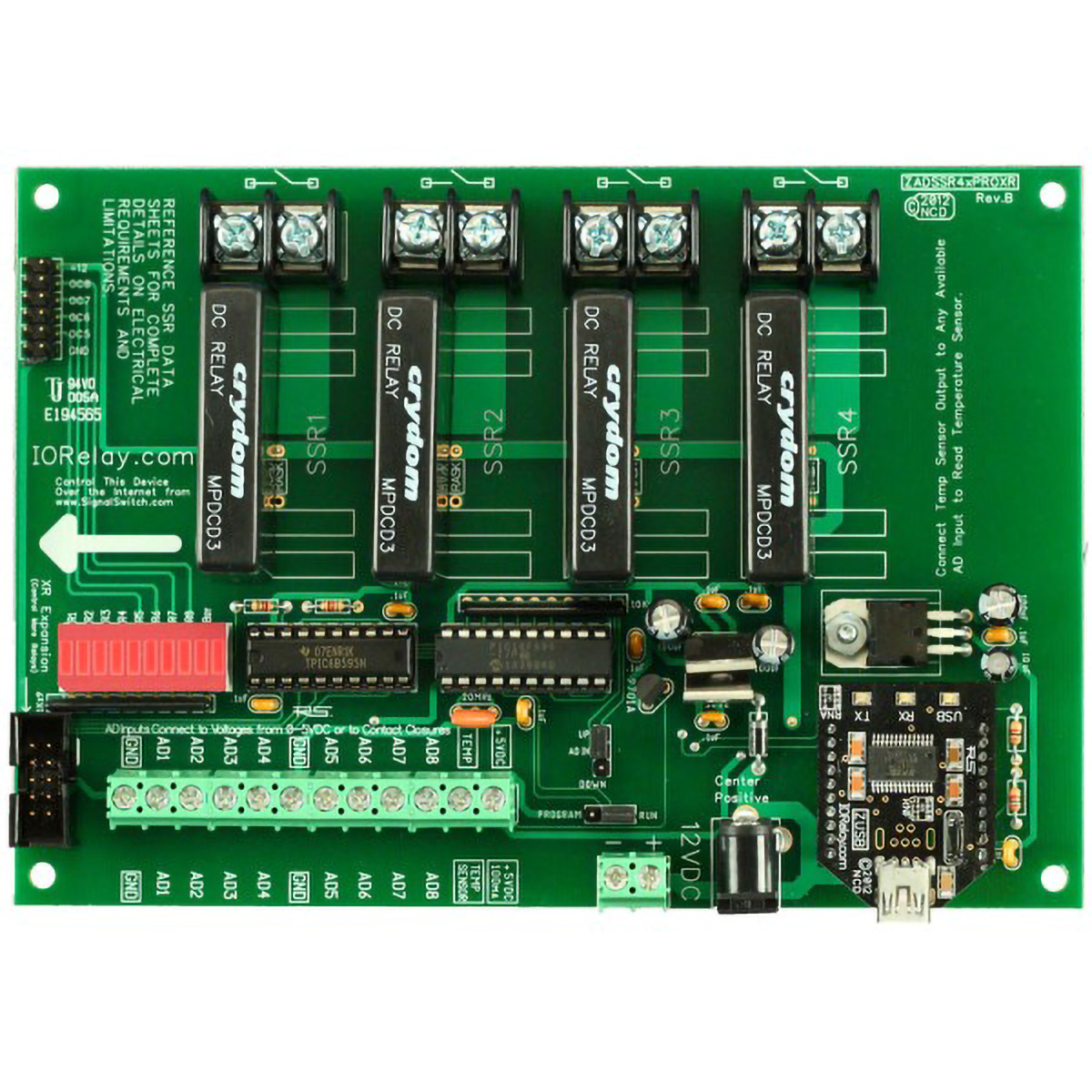

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC

MODEL
산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC
브랜드
NCD
제품문의 구매하기

접점 없는 SSR 4개와⁣ 센서 입력 8채널

NCD ZADSSR4xPROXR 산업용 솔리드 스테이트 릴레이 컨트롤러 4채널 + 8채널 ADC⁣ 릴레이 : SPST 솔리드 스테이트 4채널⁣ ADC : 8채널 · 8/10비트 · 0–5 VDC⁣ 백그라운드 타이머 : 16개

견적 받기

NCD 한국 독점 공급 파트너

NCD ZADSSR4xPROXR은 온보드 SPST 솔리드 스테이트 릴레이(SSR) 4개로 AC 또는 DC 부하를 켜고 끄는 4채널 산업용 솔리드 스테이트 릴레이 컨트롤러(Industrial Solid State Relay Controller)입니다. 8채널 8/10비트 ADC가 같은 보드에 있어 센서 값도 읽습니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 하나에는 상시 열림과 공통 나사 단자 2개가 있습니다. 부하 종류에 맞는 SSR Type은 주문할 때 함께 정합니다.

4채널

SPST SSR

8채널

8/10비트 ADC

16개

타이머와 플래셔 각각

0–85 °C

연속 운전 범위

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

4 · 8 · 16채널

용도에 맞는 채널 수

8채널 ADC

ADC형의 0–5 VDC 신호 입력

XR 확장 포트

릴레이 보드를 더해 확장

16개 타이머

릴레이별 백그라운드 타이머

SSR Type

ZADSSR4xPROXR 주문 때⁣ 고르는 SSR Type

솔리드 스테이트 릴레이는 주문할 때 Type을 고릅니다. AC 부하용은 Type A–E로 정격 전류와 저항성·유도성에 따라 나뉘고, DC 부하용은 Type F–H입니다.

주문 때 AC·DC 스위칭과 랜덤·제로 크로스 턴온 방식도 함께 정합니다.

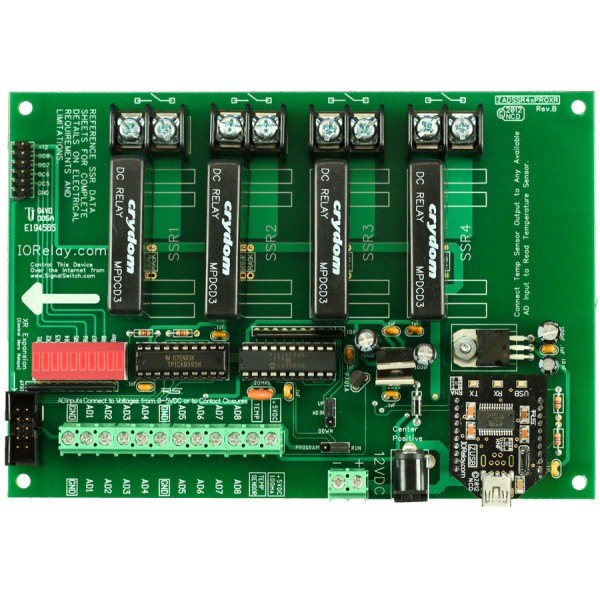

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC - 솔리드 스테이트 릴레이와 DIP 스위치가 보이는 보드
솔리드 스테이트 릴레이와 DIP 스위치가 보이는 보드

사용 방법

ZADSSR4xPROXR 첫 연결과⁣ SSR 개폐 시험

순서할 일
1통신 모듈을 장착한 ZADSSR4xPROXR에 전원을 넣고 PC와 연결합니다. COM 포트가 보이지 않으면 FTDI 드라이버를 설치합니다.
2Base Station(ncd.io/start)에서 115.2K Baud · 8 Data Bits · 1 Stop Bit · No Parity로 접속합니다.
3SSR을 켜고 끈 뒤 응답 AA 01 55 00을 확인하고, ADC 입력도 함께 읽습니다.
명령(16진수)하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 02 FE 96 40ADC 입력 1을 8비트로 읽기

명령의 마지막 바이트는 체크섬입니다.

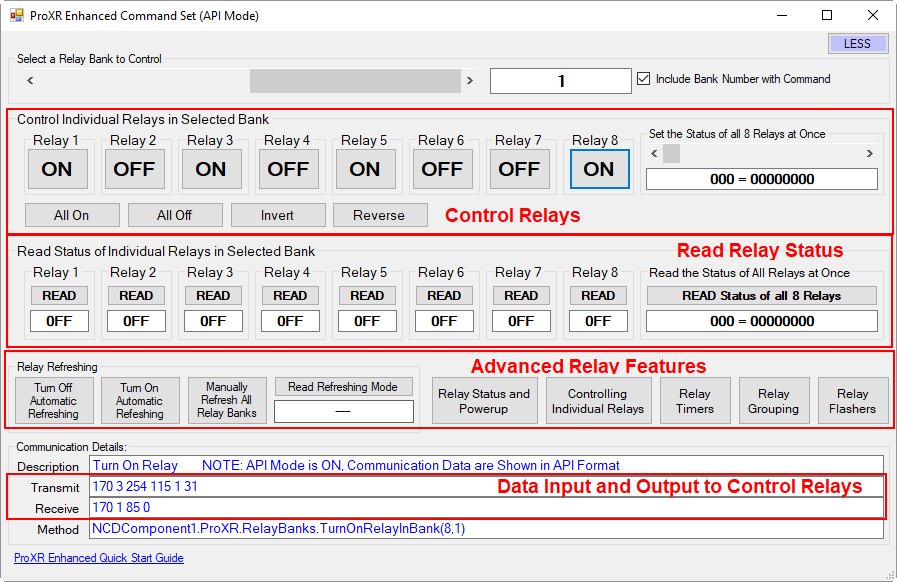

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

ZADSSR4xPROXR 사양

항목사양
릴레이SPST 솔리드 스테이트 4채널 · 단자 2개(상시 열림·공통)
ADC8채널 · 8/10비트 · 0–5 VDC
백그라운드 타이머16개
릴레이 확장XR 확장 포트 · 펌웨어 기준 최대 256개
작동 온도0 ~ 85 °C

활용 분야

SSR 4채널 제어 현장

  • AC 또는 DC 부하 4개의 무접점 개폐
  • 0–5 VDC 센서 값 확인과 부하 개폐를 한 보드에서 처리

제품 상세 이미지

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC 상세 이미지 1

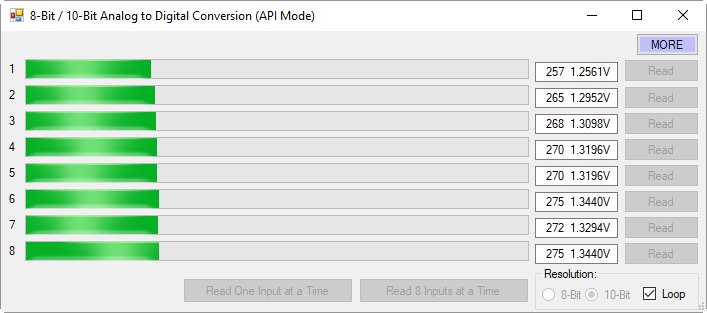

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

기타 NCD 스토어

같은 계열

ZADSSR4xPROXR과⁣ 채널·입력이 다른 SSR 모델
