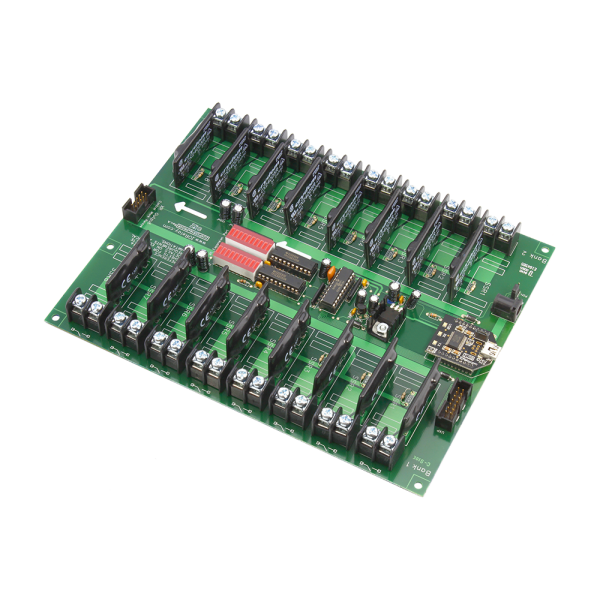

산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + UXP 확장 포트
브랜드
NCD
제품문의 구매하기

SSR 16채널을 API로⁣ 원격 제어하는 구성

NCD ZUXPSSR16xPROXR 산업용 솔리드 스테이트 릴레이 컨트롤러 16채널 + UXP 확장 포트⁣ 릴레이 : SPST 솔리드 스테이트 16채널⁣ 릴레이 한도 : 펌웨어 기준 256개⁣ UXP 확장 : 접점 입력

견적 받기

NCD 한국 독점 공급 파트너

NCD ZUXPSSR16xPROXR은 SPST 솔리드 스테이트 릴레이(SSR) 16채널과 UXP 확장 포트를 갖춘 산업용 솔리드 스테이트 릴레이 컨트롤러(Industrial Solid State Relay Controller with UXP Port)입니다. 헤더, 페이로드, 체크섬으로 이루어진 API 명령을 사용하며 포트 포워딩을 설정하면 인터넷으로도 제어합니다. (주)테솔이 국내에 공식 공급합니다.

릴레이마다 상시 열림과 공통 나사 단자가 하나씩 있습니다.

16채널

SPST SSR

2,048개

접점 입력 한도

0–85 °C

연속 운전 범위

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

4 · 8 · 16채널

용도에 맞는 채널 수

8채널 ADC

ADC형의 0–5 VDC 신호 입력

XR 확장 포트

릴레이 보드를 더해 확장

16개 타이머

릴레이별 백그라운드 타이머

API 명령

ZUXPSSR16xPROXR의 API 명령과⁣ 원격 제어

API 모드에서는 모든 명령에 헤더, 페이로드, 체크섬이 붙으며 API 모드 사용을 권장합니다. 인터넷으로 제어하려면 라우터에 포트 포워딩을 설정합니다.

Base Station은 주고받는 바이트를 보여 주고 Visual Studio로 만든 소스 코드도 함께 제공되어 명령 구조를 그대로 참고할 수 있습니다. LabVIEW 드라이버와 샘플도 마련되어 있습니다.

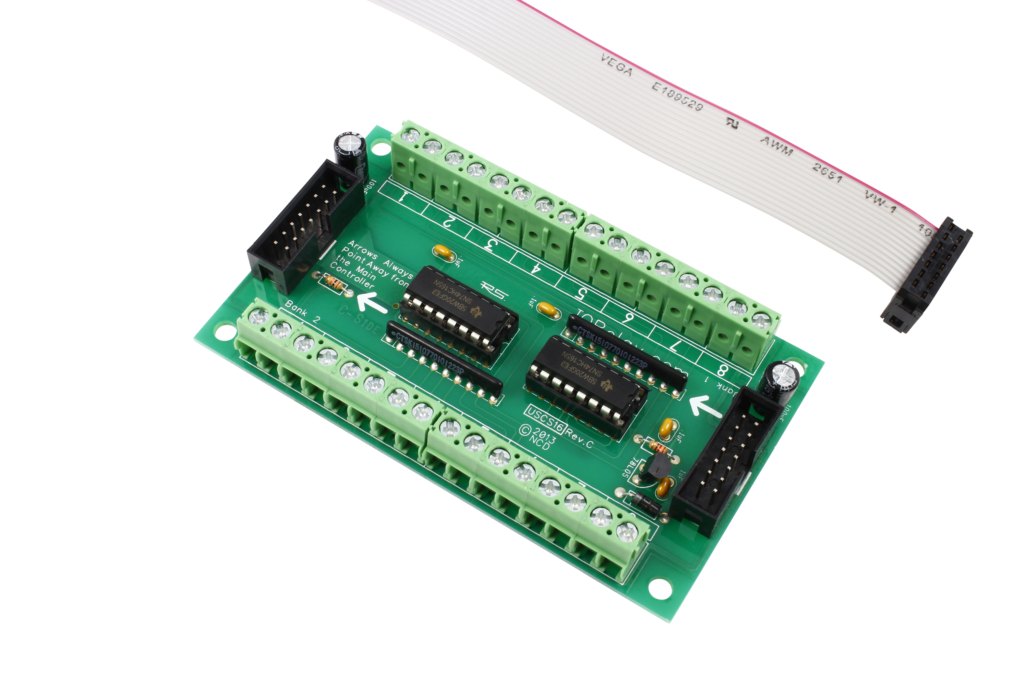

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + UXP 확장 포트 - 리본 케이블이 연결된 릴레이 확장 보드 외형
리본 케이블이 연결된 릴레이 확장 보드 외형

SSR 부하 선택

ZUXPSSR16xPROXR의 AC·DC⁣ 부하별 SSR

SSR Type은 주문할 때 고릅니다. Type A–E는 AC 부하용으로 저항성과 유도성으로 나뉘고, Type F(3 A)·G(20 A)·H(10 A)는 DC 부하용입니다.

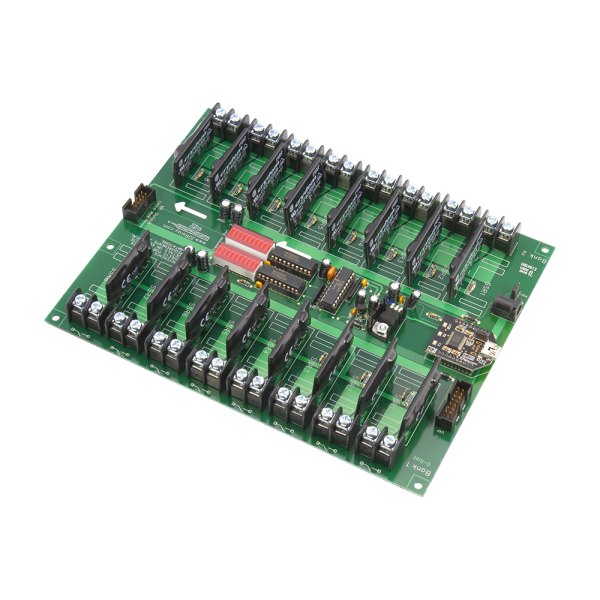

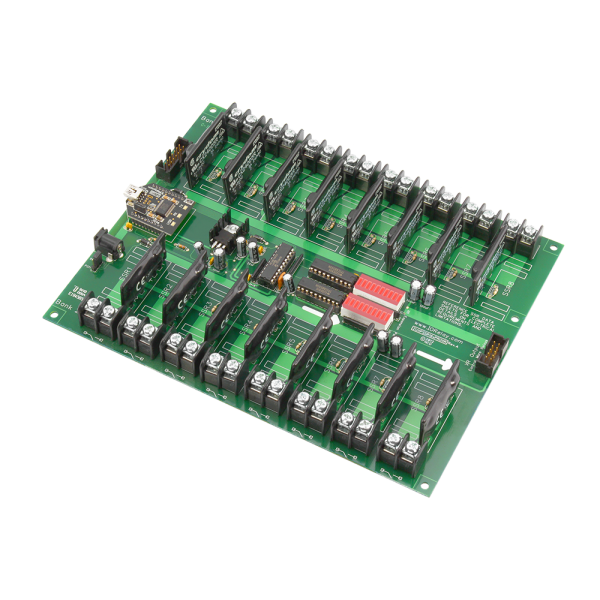

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + UXP 확장 포트 - DIP 스위치와 릴레이가 보이는 16채널 보드 모습
DIP 스위치와 릴레이가 보이는 16채널 보드 모습

사용 방법

ZUXPSSR16xPROXR 시험 연결 절차

순서할 일
1ZUXPSSR16xPROXR에 USB 통신 모듈을 끼우고 전원을 넣어 PC에 연결합니다.
2Base Station(ncd.io/start)을 실행해 COM 포트에 115.2K Baud · 8 Data Bits · 1 Stop Bit · No Parity로 접속합니다. 포트가 보이지 않으면 FTDI 드라이버를 설치합니다.
3Base Station 화면에서 주고받는 바이트를 보며 아래 명령을 시험합니다.
명령(16진수)하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE 74 01 20뱅크 1 릴레이 1의 켜짐·꺼짐 상태 읽기

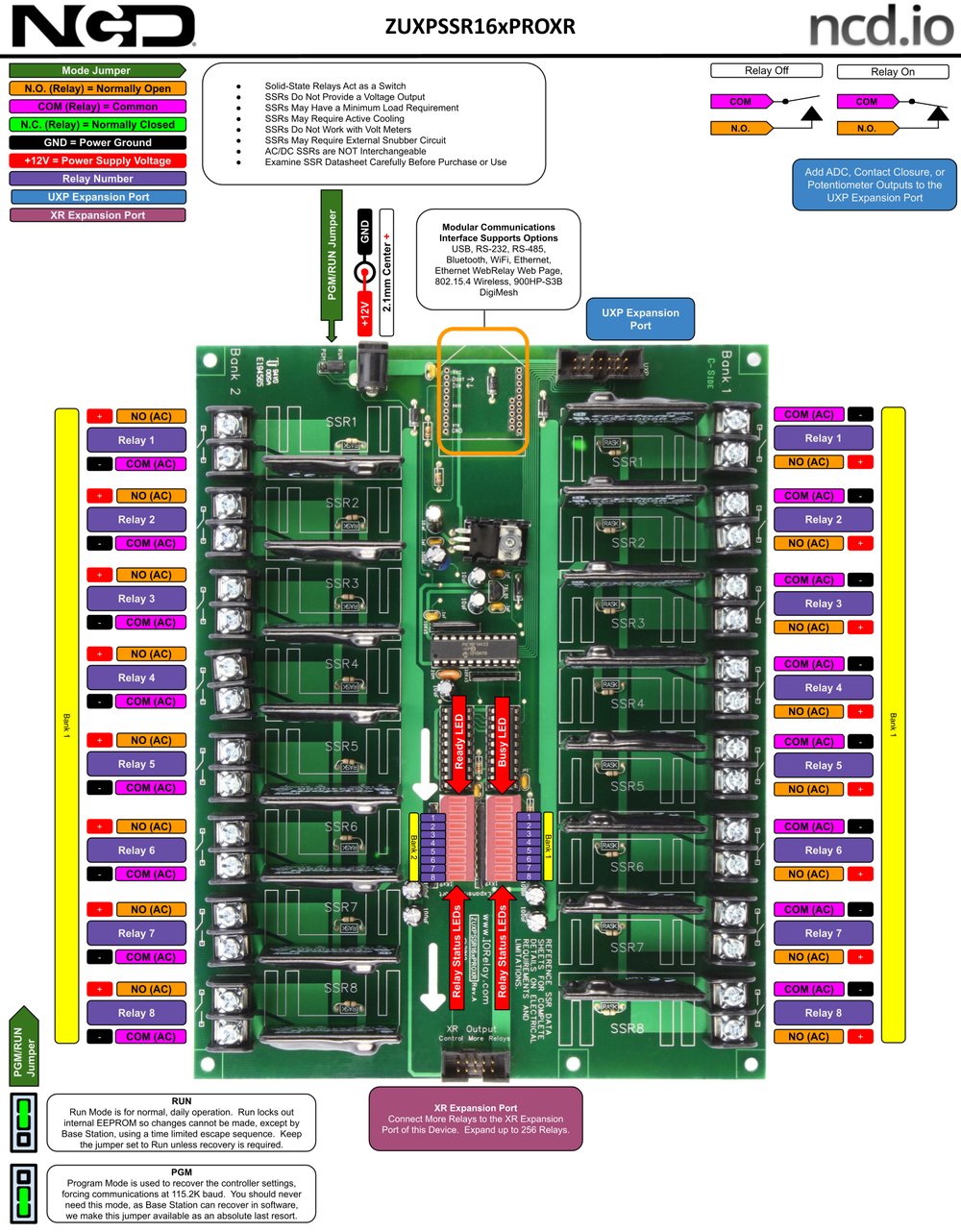

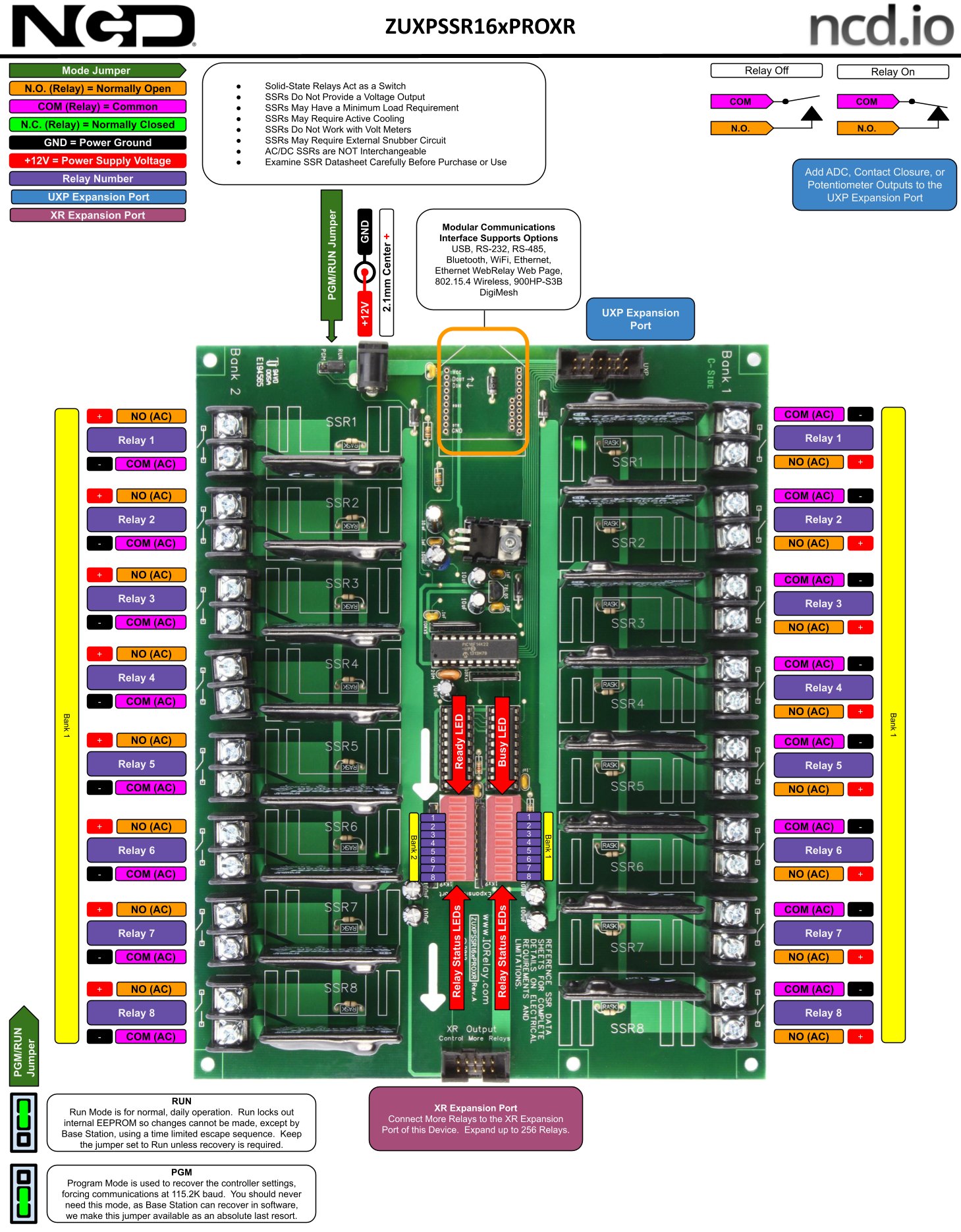

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + UXP 확장 포트 - 16채널 솔리드 스테이트 릴레이 보드의 단자 구성도
16채널 솔리드 스테이트 릴레이 보드의 단자 구성도

사양

ZUXPSSR16xPROXR 사양

항목사양
릴레이SPST 솔리드 스테이트 16채널 · 단자 2개
UXP 확장접점 입력 · 전위차계 · 12비트 ADC
릴레이 한도펌웨어 기준 256개

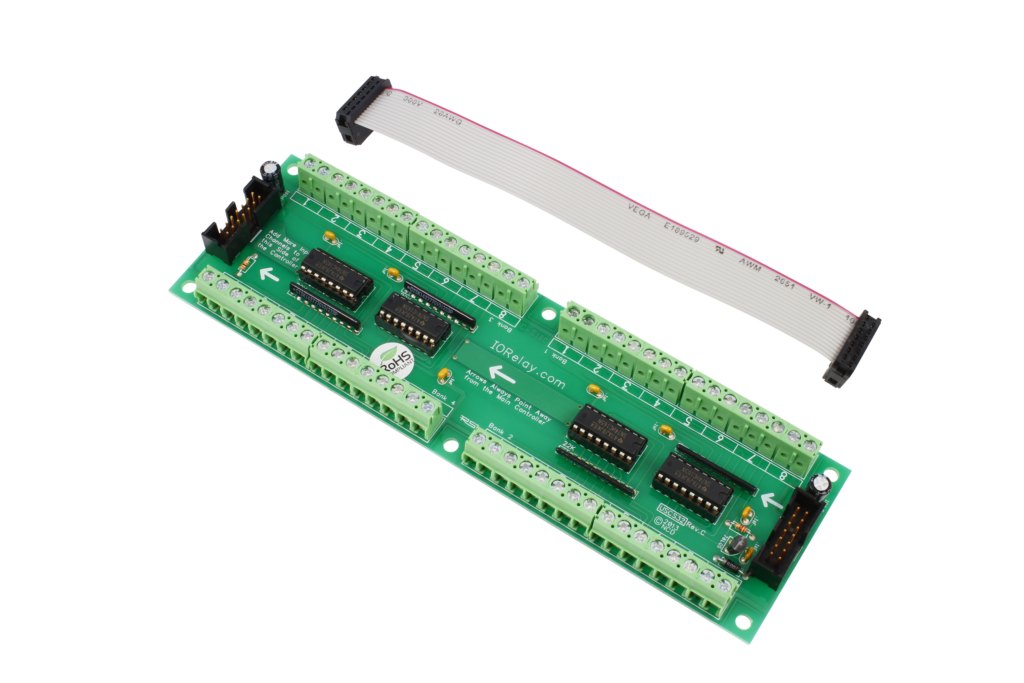

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + UXP 확장 포트 - 리본 케이블이 연결된 긴 형태의 릴레이 확장 보드
리본 케이블이 연결된 긴 형태의 릴레이 확장 보드

활용 분야

원격에서 부하를 다루는 설비

  • 인터넷으로 접속해 16개 부하 개폐
  • UXP 입력 보드로 상태를 읽어 부하 제어
  • AC·DC 부하 혼합 구성

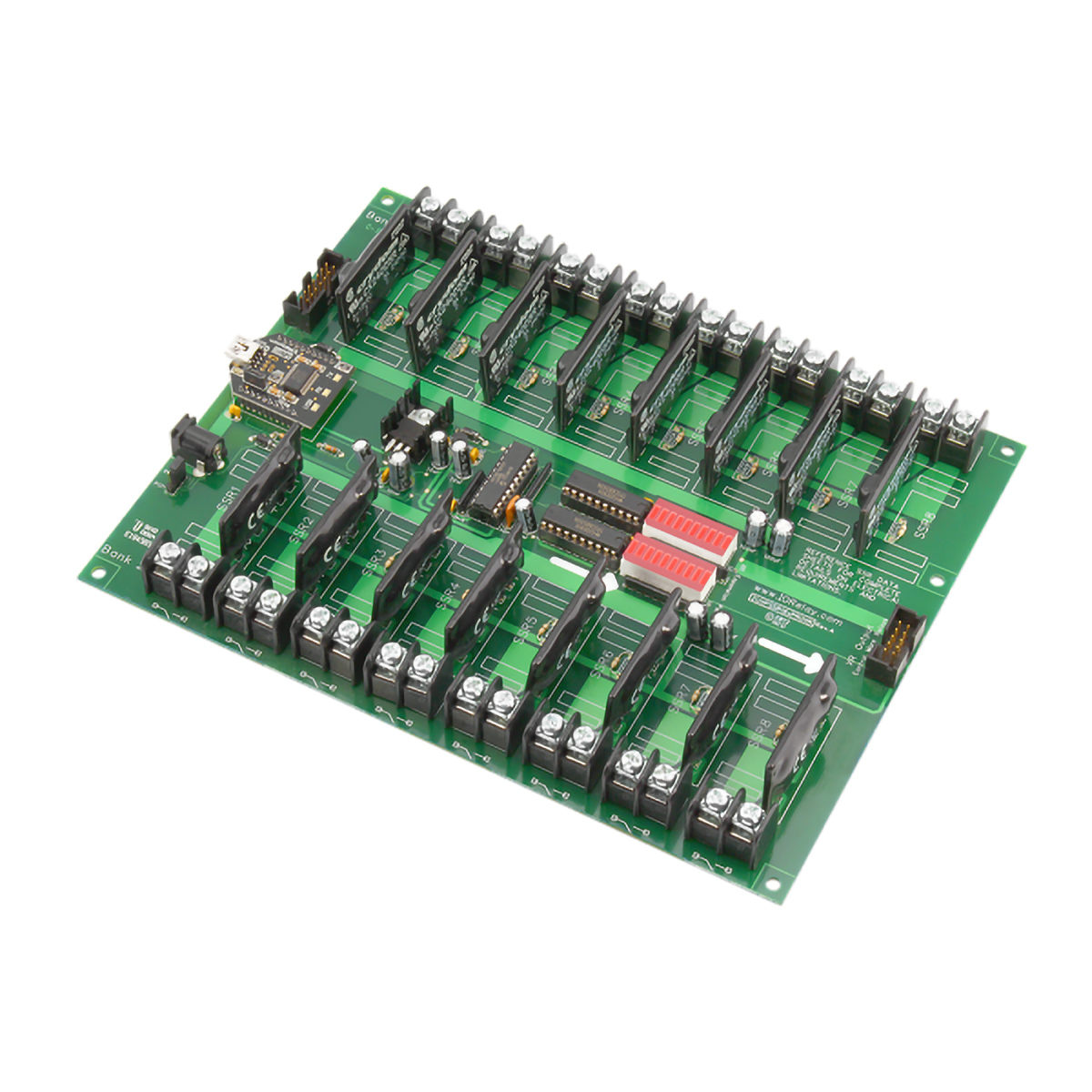

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + UXP 확장 포트 - 솔리드 스테이트 릴레이 16개가 늘어선 보드 측면
솔리드 스테이트 릴레이 16개가 늘어선 보드 측면

제품 상세 이미지

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + UXP 확장 포트 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

ZUXPSSR16xPROXR과 견줄⁣ SSR 채널·입력 구성

관련 제품

ZUXPSSR16xPROXR 외⁣ 릴레이 컨트롤러 분류

Related Insights

전체
