NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + 8 채널 ADC

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + 8 채널 ADC

MODEL
산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + 8 채널 ADC
브랜드
NCD
제품문의 구매하기

AC·DC 부하를 켜고 끄는
4·8·16채널 SSR 보드

NCD ProXR 산업용 솔리드 스테이트 릴레이 컨트롤러 · 4 · 8 · 16채널

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR 산업용 솔리드 스테이트 릴레이 컨트롤러는 온보드 SPST 솔리드 스테이트 릴레이(SSR)로 AC 또는 DC 부하를 켜고 끄는 산업용 SSR 보드로, 4·8·16채널 중에서 부하 수에 맞춰 선택합니다.

채널마다 나사 단자로 부하를 연결하고, 릴레이 상태는 자동 또는 수동으로 새로 고칩니다. XR 확장 포트에 릴레이 보드를 추가하면 릴레이를 늘릴 수 있으며, 펌웨어는 최대 256개 릴레이를 지원합니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

4 · 8 · 16채널

용도에 맞는 채널 수

8채널 ADC

ADC형의 0–5 VDC 신호 입력

XR 확장 포트

릴레이 보드를 더해 확장

16개 타이머

릴레이별 백그라운드 타이머

특징

무접점 출력과
확장 구성

핵심 특징현장에서 달라지는 점
SPST 솔리드 스테이트온보드 릴레이로 AC 또는 DC 부하를 켜고 끄므로 잦은 스위칭이 필요한 설비에 알맞습니다.
XR 확장 포트기계식이나 고전력 릴레이 보드를 추가해 출력 종류를 섞어 구성할 수 있습니다.
8채널 ADCADC형은 8비트 또는 10비트로 0–5 VDC 값을 읽어 센서 값을 함께 확인합니다.
백그라운드 타이머16개 타이머로 릴레이 개폐를 자동화해 반복 운전을 구성할 수 있습니다.
자동·수동 새로 고침릴레이 상태를 자동 또는 수동으로 새로 고쳐 통신 오류 뒤에도 출력을 복구합니다.
모듈식 통신RS-232, RS-485, USB, 이더넷, 무선 모듈 중 설치 환경에 맞는 방식을 선택해 장착할 수 있습니다.
서버 재부팅·워치독Keep Alive 타이밍 명령으로 서버가 정지했을 때의 대응 동작을 설정합니다.
Base Station 소프트웨어Windows 8 또는 10 PC에서 명령을 시험한 뒤 시스템에 적용합니다.
0–85 °C 작동0 °C부터 85 °C까지 24시간 작동하도록 설계되었습니다.

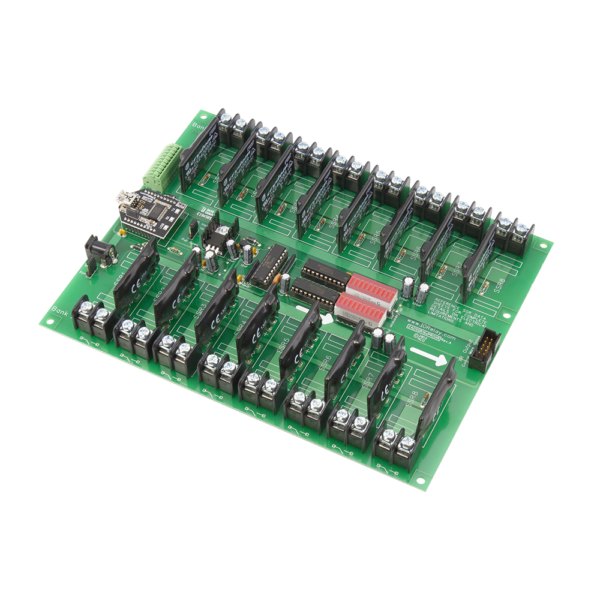

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + 8 채널 ADC - 릴레이 16개와 통신 모듈이 장착된 보드 측면
릴레이 16개와 통신 모듈이 장착된 보드 측면

SSR Type

부하에 맞는
Type A–H 선택

컨트롤러 보드에는 솔리드 스테이트 릴레이가 포함되지 않으며, Type A–H 중에서 부하에 맞는 릴레이를 주문할 때 함께 정합니다. AC 부하는 Type A–E에서 저항성인지 유도성인지에 맞춰 고르고, DC 부하는 Type F–H에서 부하 전류를 기준으로 고릅니다.

Type정격부하 종류
A2 A저항성 AC 부하
B5 A저항성 AC 부하
C5 A유도성 AC 부하
D25 A유도성 AC 부하
E25 A저항성 AC 부하
F3 ADC 부하
G20 ADC 부하
H10 ADC 부하

표에는 전압 정격이 없으므로 부하의 전압과 전류, 기동 전류를 확인한 뒤 Type을 정하세요.

확장과 통신

XR 확장과
통신 모듈 운용

XR 확장 포트에는 솔리드 스테이트, DPDT, SPDT, 고전력 릴레이 확장 컨트롤러를 원하는 조합으로 연결합니다. 기계식 릴레이와 솔리드 스테이트 릴레이를 섞어 구성할 수도 있으며, 컨트롤러 전체로 최대 256개의 릴레이를 제어합니다.

RS-485 모듈의 통신 범위

RS-485 모듈은 최대 4,000 피트 범위에서 장치 256개까지 연결할 수 있습니다. 설비가 넓게 퍼진 현장에서는 RS-485 모듈로 배선 거리를 확보하고, 가까운 곳은 USB나 이더넷 모듈을 사용합니다.

사용 방법

ProXR 산업용 SSR 보드
Windows PC 명령 시험 순서

ProXR 산업용 SSR 컨트롤러는 Windows 8 또는 10 PC의 Base Station으로 SSR 개폐 명령을 시험한 뒤 같은 ProXR API 명령을 시스템에 적용합니다. RS-232, RS-485, USB, 이더넷, 무선 모듈 가운데 무엇을 끼워도 컨트롤러와는 같은 직렬 데이터로 통신합니다.

소프트웨어·도구하는 일
Base StationWindows 8·10에서 컨트롤러 자동 식별, 릴레이 제어 화면으로 명령 시험
FTDI USB 드라이버USB 통신 모듈을 가상 COM 포트로 인식

처음 연결하는 순서

순서할 일
1ZADSSR 또는 ZUXPSSR 보드에 USB 통신 모듈을 끼우고 전원을 넣은 뒤 PC와 연결하세요.
2USB 모듈은 PC에 가상 COM 포트로 잡히며, 포트가 보이지 않으면 FTDI USB 드라이버를 설치하세요.
3ncd.io/start에서 Base Station을 내려받아 실행하고 해당 COM 포트를 선택합니다.
4통신 설정은 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 맞추세요.
5Base Station 제어 화면이나 아래 API 명령으로 릴레이를 켜고 끈 뒤 응답 AA 01 55 00을 확인합니다.

ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 1번 릴레이(SSR) 켜기
AA 03 FE 64 01 10뱅크 1의 1번 릴레이(SSR) 끄기
AA 03 FE 74 01 20뱅크 1의 1번 릴레이 상태 읽기
AA 03 FE 82 00 2D모든 뱅크의 릴레이 모두 켜기

명령은 원시 바이트(16진수)로 보내며 마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 문서를 함께 확인하세요.

문자 입력 위주의 일반 터미널 프로그램은 원시 바이트를 다루지 못하므로, 직접 시험할 때는 바이너리 데이터를 보낼 수 있는 프로그램을 사용하세요. USB 모듈이 COM 포트로 보이지 않으면 FTDI USB 드라이버를 설치합니다.

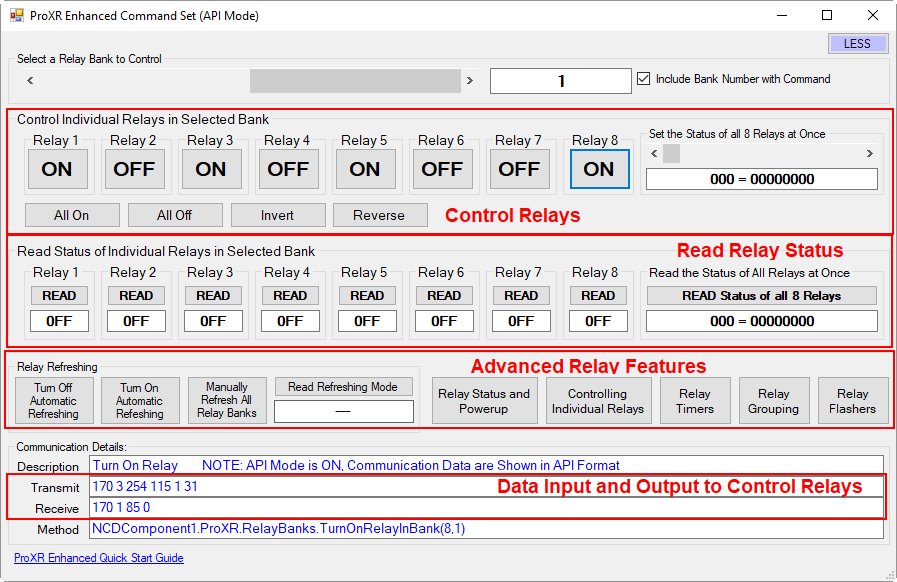

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + 8 채널 ADC - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

작동 조건과
확장 한도 사양

항목사양
작동 온도0 °C ~ 85 °C
릴레이 지원 한도펌웨어 기준 최대 256개
백그라운드 타이머최대 16개
아날로그 입력 (ADC형)0–5 VDC · 8비트 또는 10비트
RS-485 모듈 범위최대 4,000 피트 · 장치 256개
모델채널추가 기능
ZADSSR4x · 8x · 16x4 · 8 · 168채널 8/10비트 ADC
ZUXPSSR4x · 8x · 16x4 · 8 · 16UXP 확장 포트

활용 분야

AC · DC 부하를
무접점으로 다루는 현장

  • 농업 설비의 펌프나 밸브 스위칭
  • 원격지 장비의 전원 켜기와 끄기
  • 센서 값을 읽어 부하를 제어하는 자동화
  • 조명이나 히터 같은 AC 부하 스위칭
  • DC 부하를 켜고 끄는 산업 설비

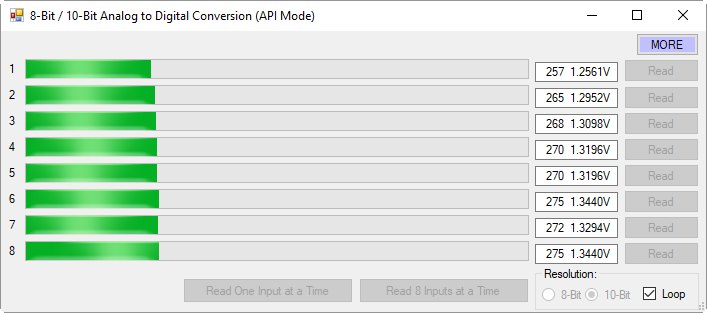

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + 8 채널 ADC - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

선택 가이드

입력 구성과
부하별 권장 선택

이럴 때 (현장 조건)권장 모델선택 이유
센서 값을 8채널 ADC로 함께 읽을 때ADC형 (ZADSSR)0–5 VDC 신호를 보드에서 직접 읽습니다.
접점 입력이나 아날로그 입력을 나중에 더하려 할 때UXP형 (ZUXPSSR)UXP 확장 보드를 연결해 입력을 늘립니다.
AC 부하를 제어할 때Type A–E저항성인지 유도성인지에 맞춰 고릅니다.
DC 부하를 제어할 때Type F–H부하 전류에 맞춰 고릅니다.

구성·옵션

구성품과
별도 선택 항목

구분내용
구성컨트롤러 보드 (4 · 8 · 16채널, ADC형 · UXP형)
옵션솔리드 스테이트 릴레이 Type A–H (주문 시 선택, 컨트롤러에 미포함)
별매통신 모듈 (RS-232 · RS-485 · USB · 이더넷 · 무선 등)
품번ZADSSR · ZUXPSSR

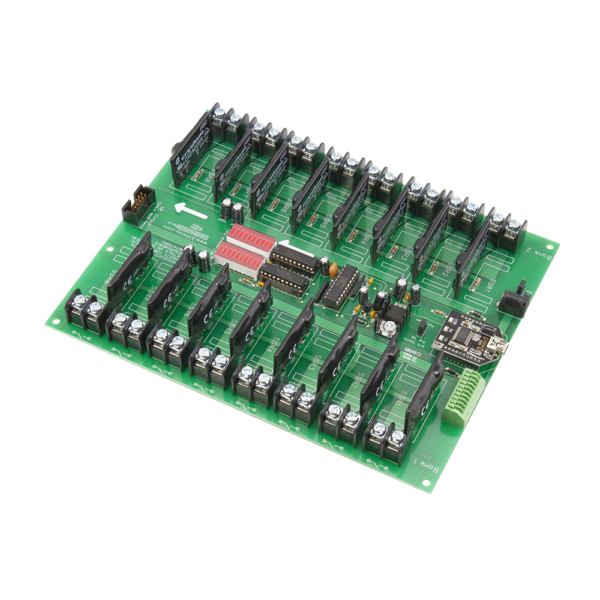

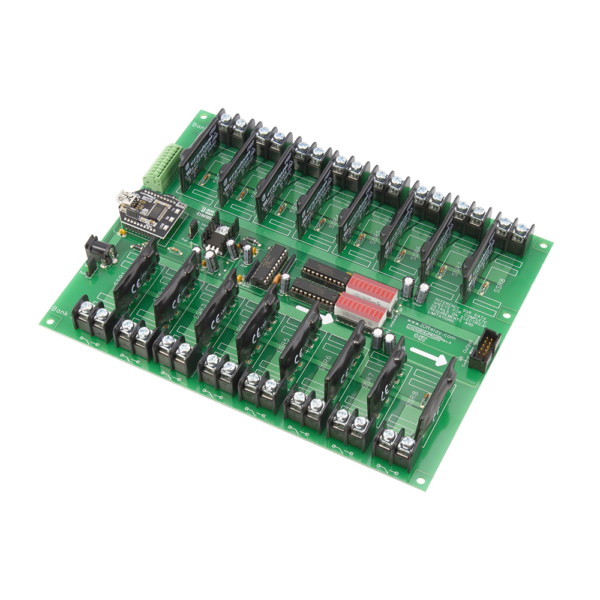

제품 상세 이미지

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + 8 채널 ADC 상세 이미지 1

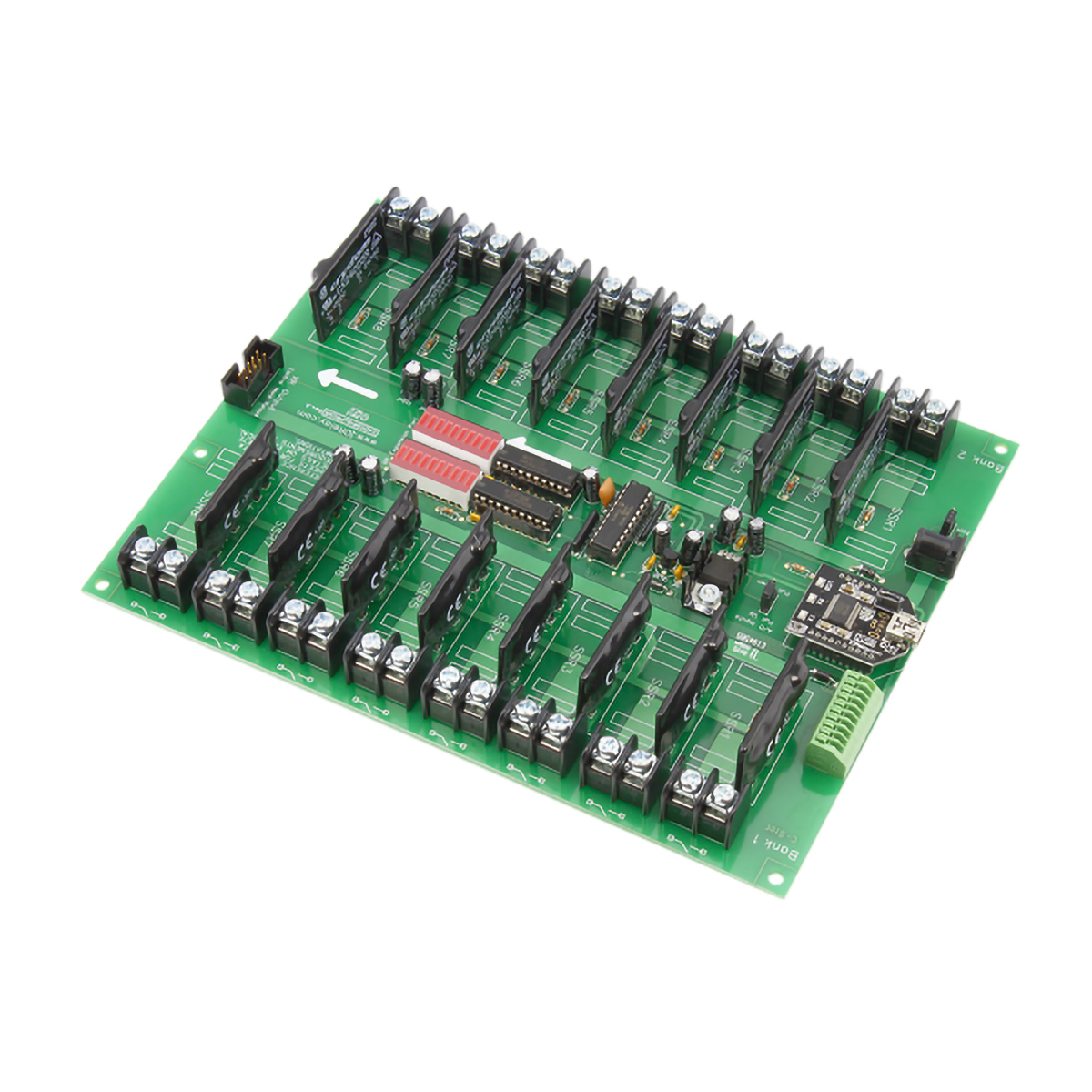

NCD 산업용 솔리드 스테이트 릴레이 컨트롤러 16 채널 + 8 채널 ADC - 우측 단자와 DIP 스위치가 보이는 릴레이 보드
우측 단자와 DIP 스위치가 보이는 릴레이 보드

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

기타 NCD 스토어

관련 제품

SSR 컨트롤러와 함께 보는
릴레이 제품

Related Insights
