NCD 317-1406 온도 센서 서미스터 10K OHM 1 %

Name: NCD 317-1406 온도 센서 서미스터 10K OHM 1 %
Brand: NCD
SKU: 1625147980

장비 내부나 물체 표면에 고정해
온도를 읽는 10K 서미스터

NCD 10K 서미스터 온도 센서 317-1406

NCD 10K 서미스터 온도 센서(317-1406)는 25 °C에서 10K 저항을 갖고 온도에 따라 저항이 변하는 플라스틱 캡슐형 서미스터입니다. NCD 아날로그-디지털 컨버터(ADC)에 연결해 -55 ~ 125 °C 범위의 물체 온도를 측정합니다.

저항 변화를 ADC가 읽어 온도로 환산하는 단순한 구조이며, 오차율 ±1 %의 센서에 장착 구멍까지 갖춰 장비 내부나 물체 표면에 고정하기 쉽습니다. 이 센서는 (주)테솔이 국내에 공식 공급합니다.

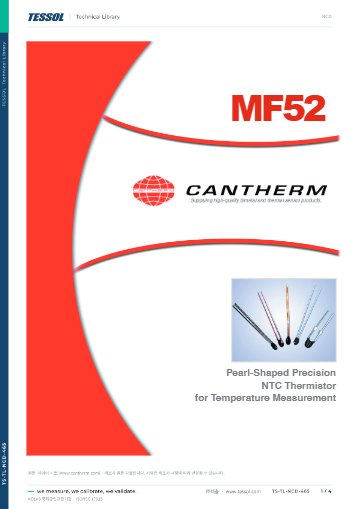

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

25 °C 기준 센서 저항

측정 온도 범위

센서 오차율

NCD 제품 번호

핵심 특징	현장에서 달라지는 점
플라스틱 캡슐화	플라스틱으로 감싼 구조여서 장비 내부에 설치하기 쉽고 취급 중 소자 손상이 줄어듭니다.
장착 구멍	볼트나 나사로 대상 물체에 직접 고정하므로 측정 위치가 흔들리지 않습니다.
10K 기준 저항	기준 저항이 10K이어서 ADC 분압 회로의 저항 값 선정이 단순합니다.
저온에서 고온까지 넓은 범위	저온 환경과 고온 설비를 같은 센서 한 종류로 감시할 수 있습니다.
NCD ADC 호환	NCD 아날로그-디지털 컨버터에 바로 연결해 별도 변환 회로를 설계하지 않아도 됩니다.

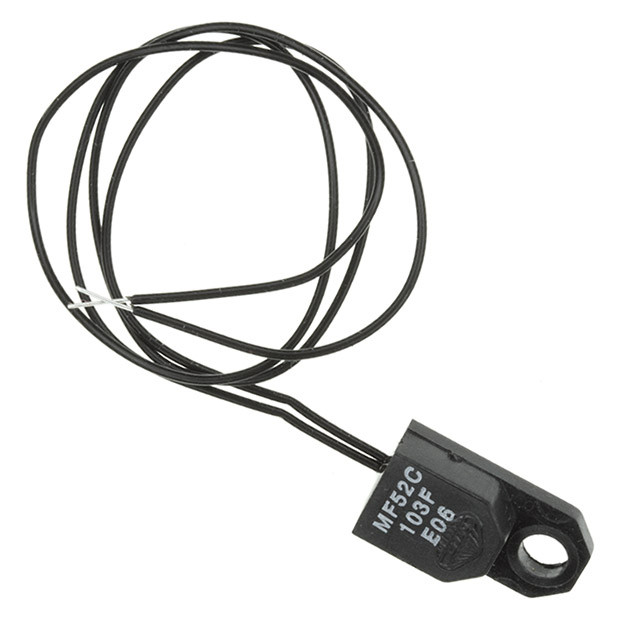

고정 구멍이 있는 센서 몸체와 긴 리드선 모습

서미스터는 온도에 따라 저항이 변하는 소자이므로 NCD ADC가 읽은 저항을 온도로 환산하는 단계가 필요합니다. 사양의 ±1 %는 센서의 오차율이며 온도 정확도 수치가 아니므로, 계측 정확도를 산정할 때는 별도 환산표를 기준으로 삼으세요.

측정 대상이 장비 내부 온도라면 장착 구멍으로 열원 근처에 고정하고 리드선만 ADC로 인출합니다. 측정 범위를 벗어나는 온도에서는 센서 규격을 먼저 검토해야 하며, 범위 안에서도 환산표는 서미스터 종류에 맞는 것을 사용합니다.

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
NCD ADC로 저가 온도 센서를 붙일 때	317-1406 10K 서미스터	ADC 호환에 장착 구멍을 갖춘 캡슐형 센서입니다.
I2C 방식 온도 모듈이 필요할 때	NCD I2C 미니 모듈 · 센서	디지털 출력 모듈이어서 환산 단계가 필요 없습니다.

317-1406 센서는 어떤 NCD 장치에 연결할 수 있습니까?
NCD 아날로그-디지털 컨버터에 연결할 수 있습니다. 모든 NCD ADC와 호환됩니다.
10K 서미스터의 ±1 %는 온도 정확도입니까?
아닙니다. 센서의 오차율을 뜻하며 온도 정확도는 환산표를 거쳐 산출해야 합니다.
317-1406은 몇 도까지 측정할 수 있습니까?
-55 ~ 125 °C 범위를 측정할 수 있습니다.
10K 서미스터의 기준 저항은 얼마입니까?
기준 온도에서 10K입니다. 온도에 따라 저항이 변합니다.
설치는 어떻게 합니까?
장착 구멍을 이용해 대상 하드웨어에 고정하면 됩니다.
