Digi 산업용 멀티프로토콜 시리얼 서버(POE 포함 / Haz 옵션)

MODEL: Digi One IAP Family
브랜드: DIGI

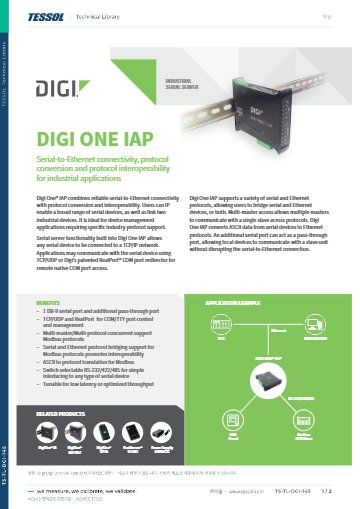

제품 자료: 데이터시트(영문)

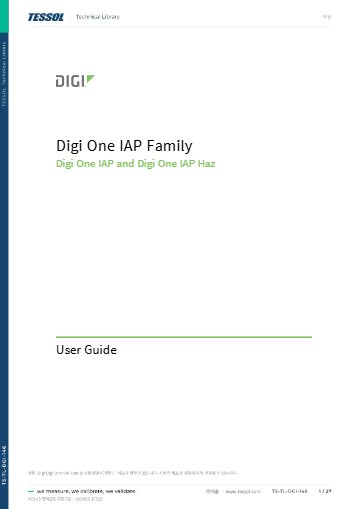

사용설명서(영문)

제품문의 구매하기

거친 현장의 PLC·RTU를
이더넷으로 연결하는 시리얼 서버

Digi 산업용 시리얼 서버 One IA · IAP · SP IA · TS MEI Hardened

견적 받기

Digi 국내 정식 공급 파트너

Digi One IA·IAP·SP IA와 PortServer TS MEI Hardened는 RS-232/422/485 장비를 10/100 이더넷에 연결하는 산업용 시리얼 서버입니다. 1포트 One 계열 3종과 1·2·4포트 TS MEI Hardened로 이루어져, 거친 현장의 PLC·RTU·판독기를 네트워크에 연결합니다.

모든 모델이 9–30 VDC 전원으로 동작하고 시리얼 속도는 최대 230 Kbps입니다. 기존 장비는 그대로 두고 통신 경로만 이더넷으로 넓히면 됩니다. 컨포멀 코팅과 확장 동작 온도를 갖춘 TS MEI Hardened는 옥외 함체나 설비 외곽에서도 가동할 수 있으며, 전 계열을 (주)테솔이 국내에 공식 공급합니다.

RS-232/422/485

스위치와 소프트웨어로 모드 선택

최대 230 Kbps

시리얼 포트 전송 속도

9–30 VDC

공통 전원 입력 범위

-35 °C – 74 °C

TS MEI Hardened 동작 온도

특징

Modbus 변환부터
옥외용 강화 설계까지

핵심 특징	현장에서 달라지는 점
이더넷 시리얼 변환	시리얼 장치를 TCP/IP 네트워크에 연결하므로 장비를 바꾸지 않고도 원격 접속 경로가 생깁니다.
Modbus 브리지	Modbus ASCII·RTU와 Modbus/TCP를 서로 변환해 기존 시리얼 PLC를 이더넷 SCADA에 그대로 연결할 수 있습니다.
RealPort COM 리디렉션	기존 COM 포트 프로그램을 고치지 않고도 원격 시리얼 포트에 접속할 수 있습니다.
멀티 마스터와 패스 포트	One IAP에서는 여러 마스터가 한 슬레이브와 통신할 수 있고, 패스 포트로 로컬 장치의 통신도 끊기지 않습니다.
SSHv2·SSL/TLS·HTTPS	One IAP는 암호화 접속을 지원해 외부망과 닿는 구간의 도청 위험이 줄어듭니다.
컨포멀 코팅과 NEMA TS 2 규격	TS MEI Hardened는 습기와 분진이 많은 옥외 함체에서도 기판 부식 걱정을 덜어 줍니다.

프로토콜 변환

시리얼 서버 Modbus 브리지와
COM 포트 리디렉션

Digi One IA는 Modbus ASCII·RTU를 Modbus/TCP로 변환하고, RTU·ASCII 프레임을 TCP/UDP로 캡슐화하는 이더넷-시리얼 브리지로 동작합니다. 동시 소켓이 32개라 SCADA 서버와 보조 모니터링 클라이언트를 함께 연결할 수 있습니다.

One IAP는 동시 소켓이 64개이고 멀티 마스터와 ASCII 변환을 지원해, 여러 마스터가 슬레이브 하나를 공유하는 구성에 적합합니다. 세 모델 모두 RealPort로 Windows·Linux의 COM 포트 프로그램을 그대로 쓸 수 있고, Telnet, Reverse Telnet, RFC 2217 연결도 지원합니다.

Modbus 장비를 이더넷 SCADA에 연결한 구성

RS-485 버스의 Modbus RTU 장비를 One IA에 연결하면 이더넷 쪽에서는 Modbus/TCP 서버로 보입니다. 스위치로 시리얼 모드를 고른 뒤 HTTP 설정 화면에서 포트를 지정하세요.

설치 조건

전원·온도·설치 방식
선택 기준

One IA와 One IAP는 9–30 VDC 최대 0.5 A 전원으로 동작하고 35 mm DIN 레일에 설치합니다. One IAP는 802.3af PoE도 받을 수 있으며 9–30 VDC 입력 시 자동 전환합니다. One SP IA에는 12 VDC 어댑터와 벽면 설치 키트가 함께 들어 있습니다.

동작 온도는 One IA와 One IAP가 0 °C – 60 °C, One SP IA가 10 °C – 45 °C로 좁은 편입니다. 넓은 온도 범위가 필요하다면 -35 °C – 74 °C의 TS MEI Hardened를 고르세요. 위험 장소용 변형으로는 Class 1 Div 2 규격을 표시한 One IAP Haz와 TS Haz MEI가 있습니다.

벽면과 DIN 레일에 설치한 One SP IA와 One IA

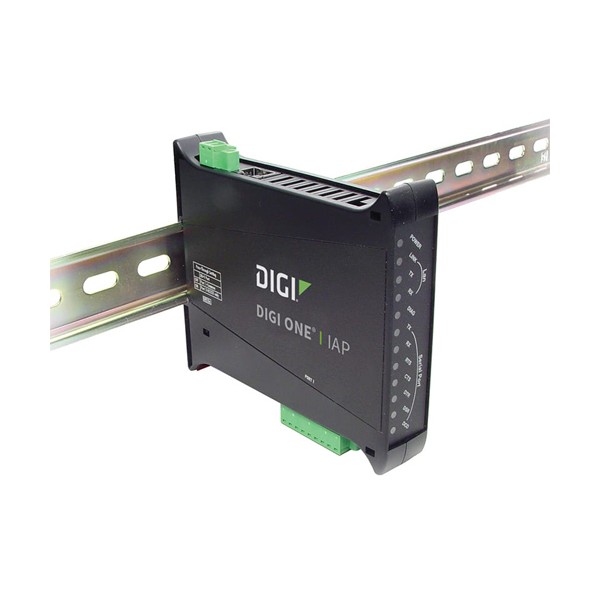

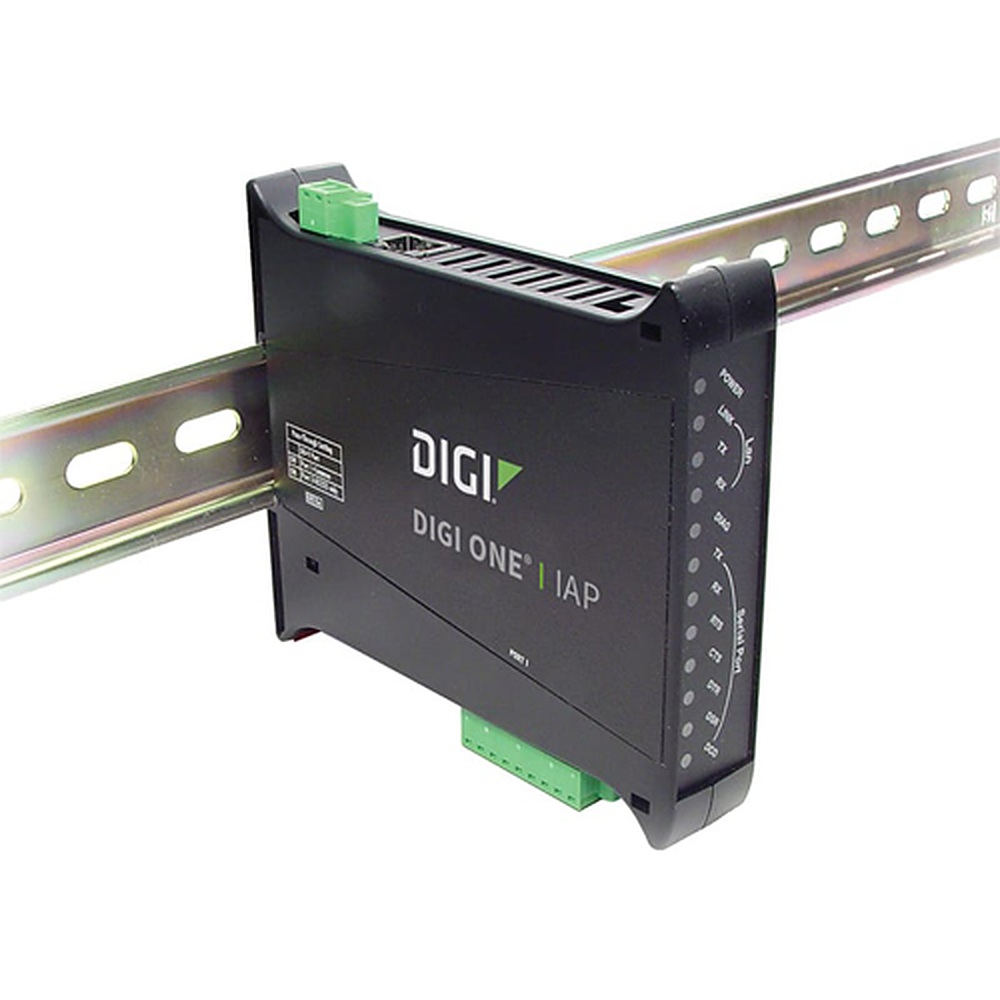

소형 One SP IA는 벽면 설치 키트로 함체 측면에 고정하고, One IA와 One IAP는 35 mm DIN 레일에 끼워 설치합니다. 전원 단자가 탈착식 스크루 터미널이라 배선을 풀지 않고 단자째 분리해 장비를 교체할 수 있습니다.

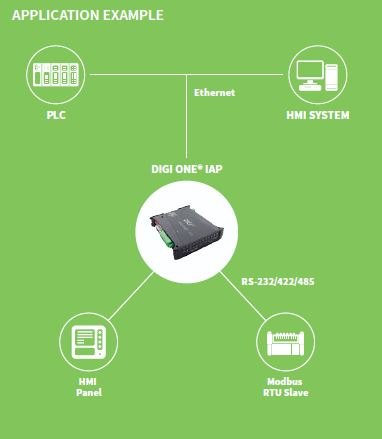

PLC와 HMI 패널을 연결하는 산업용 적용 구성도

사용 방법

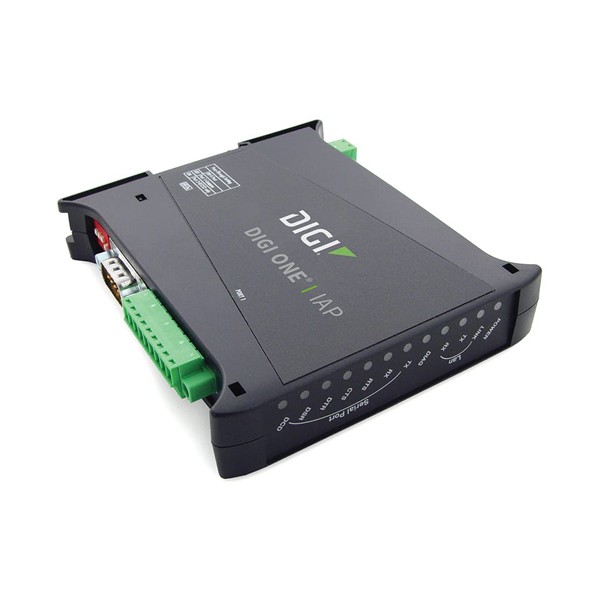

Digi One IAP 시리얼 서버
검색·로그인과 Modbus 설정

Digi One IAP는 Digi Device Discovery Utility로 네트워크에서 찾고 웹 인터페이스에서 설정합니다. 기존 COM 포트 프로그램은 RealPort 드라이버로 원격 시리얼 포트에 연결합니다.

소프트웨어·도구	하는 일
Digi Device Discovery Utility	네트워크의 Digi 장치 검색
웹 인터페이스	Setup Wizards, Industrial Protocols의 Modbus 설정
RealPort 드라이버	원격 시리얼 포트를 PC의 COM 포트로 연결(운영체제별 설치 파일)
명령행(revert, boot)	설정을 공장 기본값으로 초기화, boot는 명령행 펌웨어 업그레이드에도 사용

처음 연결하는 순서

순서	할 일
1	9–30 VDC 전원(또는 One IAP의 PoE)과 이더넷 케이블을 연결합니다.
2	Digi Device Discovery Utility를 실행해 장치를 찾습니다.
3	웹 인터페이스에 사용자 root와 라벨의 고유 비밀번호로 로그인하며, 라벨에 비밀번호가 없으면 dbps를 입력하세요.
4	Modbus 장비를 연결하려면 Setup Wizards > Industrial Protocols에서 Modbus RTU 또는 ASCII를 고르고, 마스터로 쓸 때는 Mode를 Master로, 슬레이브로 쓸 때는 device type을 Slave로 정합니다.
5	COM 포트 프로그램을 사용할 PC에는 지원 페이지에서 RealPort 드라이버를 내려받아 설치합니다.

마스터 모드에서는 네트워크 슬레이브를 최대 8개까지 등록할 수 있습니다.

사양

시리얼 서버 4개 계열 비교와
One 계열 상세 사양

항목	Digi One IA	Digi One IAP	Digi One SP IA	PortServer TS MEI Hardened
파트 넘버	70001862	70001777	70001999	70001917 (TS 1 H MEI) · 70001919 (TS 4 H MEI)
시리얼 포트	1포트, DB-9M 또는 스크루 터미널	1포트, 스크루 터미널 또는 DB-9M	1포트, DB-9M	1·2·4포트 RJ-45
전원 입력	9–30 VDC, 0.5 A 이하	9–30 VDC 0.5 A 이하 또는 802.3af PoE (자동 전환)	9–30 VDC 또는 12 VDC / 1.5 A 어댑터 포함	9–30 VDC
크기 · 무게	12.0 × 2.3 × 10.1 cm · 64 g	12.0 × 2.3 × 10.1 cm · 64 g	9.4 × 4.3 × 2.3 cm · 65 g	13.34 × 8.46 × 2.42 cm · 64 g
동작 온도	0 °C – 60 °C	0 °C – 60 °C	10 °C – 45 °C	-35 °C – 74 °C
주요 특징	Modbus ASCII/RTU → Modbus/TCP 브리지, 이더넷 격리 1500 VAC	SSHv2 · SSL/TLS · HTTPS, Class 1 Div 2 (UL 1604)	소형, RealPort · TCP/UDP 소켓	NEMA TS 2 규격, Class 1 Div 2 표기

Digi One 계열 상세 사양

항목	Digi One IA	Digi One IAP	Digi One SP IA
시리얼 포트 모드	RS-232/422/485 1포트 (스위치 선택)	RS-232/422/485 1포트 (스위치 선택)	RS-232/422/485 1포트 (스위치 선택)
시리얼 커넥터	DB-9M 또는 스크루 터미널	스크루 터미널 또는 DB-9M (DB-9M은 두 번째 RS-232 포트 또는 패스 포트)	DB-9M
시리얼 속도	최대 230 Kbps	최대 230 Kbps	최대 230 Kbps
이더넷	10/100Base-T	10/100Base-T	10/100Base-T
설치	35 mm DIN 레일	35 mm DIN 레일	DIN 레일 · 벽면 키트 포함
상대 습도	5% – 90% (비응축)	5% – 90% (비응축)	5% – 90% (비응축)
상태 LED	시리얼 신호, 전원, 이더넷, 진단	시리얼 신호, 전원, 이더넷, 진단	링크, 전원
관리	HTTP 설정 · Digi Port Authority (원격 진단, 자동 검색)	HTTP 설정 · Digi Port Authority · SNMP 읽기/쓰기	HTTP 설정
프로토콜	Telnet, Reverse Telnet, RFC 2217, TCP/UDP 소켓, DHCP/RARP, ARP-Ping, Modbus ASCII/RTU → Modbus/TCP 변환	Telnet, Reverse Telnet, RFC 2217, TCP/UDP 소켓, PPP, DHCP/RARP, ARP-Ping, 고정 IP, Modbus RTU/ASCII/TCP	TCP/UDP 소켓, UDP 멀티캐스트, Telnet, Reverse Telnet, RFC 2217, DHCP/RARP/ARP-Ping
소프트웨어	RealPort COM 포트 리디렉터 (Windows, UNIX, Linux)	RealPort COM 포트 리디렉터 (Windows, UNIX, Linux)	RealPort COM 포트 리디렉터 (Windows, UNIX, Linux)
RealPort 지원 운영체제	AIX, HP-UX, Solaris, Linux, Windows 2000 · XP · 7 · 8 · 8.1 · 10, Windows Server 2003 · 2008 · 2012	Linux, Windows 2000 · XP · 7 · 8 · 8.1 · 10, Windows Server 2003 · 2008 · 2012 · 2016 · 2019	AIX, HP-UX, Solaris, Linux, Windows 2000 · XP · 7 · 8 · 8.1 · 10, Windows Server 2003 · 2008 · 2012
안전 규격	UL 60950, UL 1604 (Class 1 Div 2), EN60950, C22.2 No.60950	UL 1950, UL 1604 (Class 1 Div 2), C22.2 No.950, EN60950	UL 60950, EN60950, C22.2 No.60950
EMC	FCC Part 15 Subpart B (Class A), EN55024, EN55022 (Class A), EN61000-6-2	FCC Part 15 (Class A), ICES-003 (Class A), CE, AS3548, EN61000-6-2, EN55024, EN55022 (Class A)	FCC Part 15 Subpart B (Class A), EN55024, EN55022 (Class A), EN61000-3-2/3

계열 공통·개별 사양

항목	사양
Modbus 브리지	One IA Modbus/TCP · UDP · RTU · ASCII 이더넷-시리얼 브리지 (RTU · ASCII의 TCP/UDP encapsulation) · One IAP 멀티 마스터, ASCII 변환
동시 소켓	One IA 32개 · One IAP 64개
보안	One IAP SSHv2, SSL, TLS, HTTPS
이더넷 절연	One IA · One IAP 1500 VAC 이상 (IEEE 802.3 / ANSI X3.263)
시리얼 포트 ESD 보호	One IA · One IAP 15 kV (인체 모델)
전원 커넥터	One IA 외부 전원용 스크루 터미널 블록 · One IAP 탈착식 스크루 터미널 (전원 공급 장치 별도) · One SP IA 베어 와이어 피그테일
PoE	One IAP 802.3af (미드스팬 · 엔드스팬), 9–30 VDC 입력 시 자동 전환
전원 공급 장치	One SP IA 출력 12 VDC / 최대 1.5 A · 입력 100–240 VAC 50–60 Hz (벽면 설치)
소비 전력	One SP IA 일반 4 W · 최대 6 W
서지 보호	One IA 전원-시리얼 그라운드 간 2 kV 절연 · One IAP 2 kV 절연 (Digi 전원 공급 장치 사용 시) · One SP IA 4 kV 버스트 (EN61000-4-4) · 2 kV 서지 (EN61000-4-5), 동봉 어댑터 사용 시
기타 기능	모뎀 · 하드웨어 흐름 제어, 플래시 펌웨어 업그레이드 (One IA · One IAP) · 이더넷 지연 6 ms (One IAP) · 모뎀 에뮬레이션 (One SP IA)
Haz 변형	One IAP 동작 온도 -35 °C – 74 °C, 컨포멀 코팅 PCB

활용 분야

거친 현장의 시리얼 장비를
네트워크로 연결

공장 자동화 — PLC, RTU, 바코드 판독기를 이더넷 네트워크에 연결해 원격에서 데이터를 받습니다.
유틸리티·교통 관리 — TS H MEI로 유틸리티 플랜트, 파이프라인, 교통 관리 시설의 시리얼 장비를 네트워크로 묶습니다.
가변 메시지 신호·루프 감지기 — TS Hcc MEI로 도로변 장비를 원격 관리합니다.
위험 장소 장비 연결 — TS Haz MEI는 Class 1 Div 2 환경의 시리얼 장치를 연결합니다.
패스 포트 운용 — One IAP의 패스 포트로 로컬 장치와 슬레이브가 계속 통신하게 합니다.

선택 가이드

현장 조건에 맞는
Digi 시리얼 서버 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
1포트에 Modbus 변환이 필요하다면	Digi One IA	Modbus ASCII/RTU를 Modbus/TCP로 잇는 브리지를 갖춰 시리얼 PLC를 SCADA에 바로 연결할 수 있습니다.
1포트에 패스 포트와 다중 마스터가 필요하다면	Digi One IAP	멀티 마스터, 패스 포트, SSHv2·SSL/TLS·HTTPS를 모두 지원해 여러 시스템이 공유하는 장비에 알맞습니다.
좁은 자리에 설치하고 10 °C – 45 °C 실내 환경이라면	Digi One SP IA	9.4 × 4.3 × 2.3 cm 소형 본체에 벽면 키트가 들어 있어 작은 함체에도 들어갑니다.
2·4포트가 필요하거나 온도 범위가 넓다면	PortServer TS MEI Hardened	확장 동작 온도와 컨포멀 코팅을 갖춰 옥외 함체나 설비 외곽에 적합합니다.

구성·옵션

TS MEI·One IAP 변형 모델과
전원 구성

TS MEI Hardened 변형 — H, H cc, Haz 변형이 있으며, 파트 넘버가 있는 모델은 TS 1 H MEI와 TS 4 H MEI입니다.

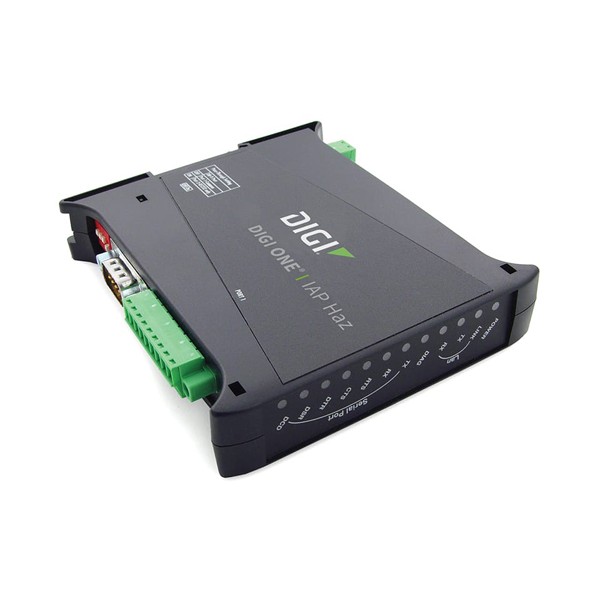

One IAP Haz — 동작 온도 -35 °C – 74 °C와 컨포멀 코팅 PCB를 적용한 변형입니다.
전원 구성 — One SP IA는 12 VDC 어댑터가 포함되어 있고, One IA·IAP는 전원 공급 장치를 따로 준비해야 합니다.

시리얼 서버와 함께 보는
통신 장비

포트 수와 온도 조건에 맞는 Digi 시리얼 서버는 어떻게 고릅니까?
포트가 1개라면 Digi One 계열을, 2·4포트이거나 -35 °C까지 내려가는 환경이라면 PortServer TS MEI Hardened를 고르세요. One SP IA는 동작 온도가 10 °C – 45 °C로 좁으므로 외기에 노출되는 자리는 피하는 것이 좋습니다.
Digi One IA로 Modbus RTU 장비를 이더넷에 연결할 수 있습니까?
네, Digi One IA는 Modbus ASCII/RTU를 Modbus/TCP로 변환하는 브리지를 지원합니다. One IAP도 Modbus RTU/ASCII/TCP를 지원하며 멀티 마스터 구성에 적합합니다.
PoE로 전원을 받을 수 있는 시리얼 서버가 있습니까?
네, Digi One IAP가 802.3af PoE를 받습니다. PoE가 끊기면 9–30 VDC 입력으로 자동 전환되므로 이중 전원으로 구성할 수 있습니다.
One IA와 One SP IA는 DIN 레일과 벽면 중 어디에 설치합니까?
One IA와 One IAP는 35 mm DIN 레일에 설치합니다. One SP IA는 DIN 레일이나 동봉된 벽면 키트 중 편한 방식으로 고정할 수 있습니다.
