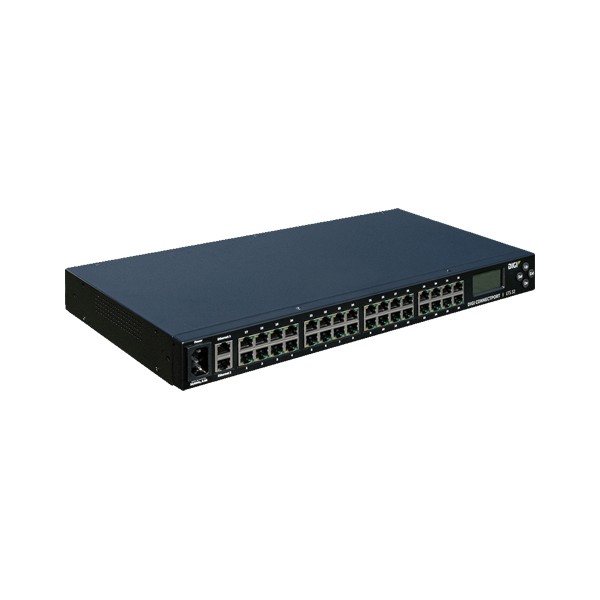

Digi ConnectPort LTS 8/16/32 GB 이더넷 지원 차세대 시리얼 터미널 서버

MODEL: ConnectPort LTS 8/16/32
브랜드: DIGI

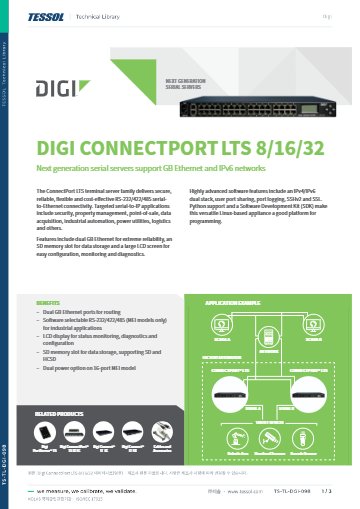

제품 자료: 데이터시트(영문)

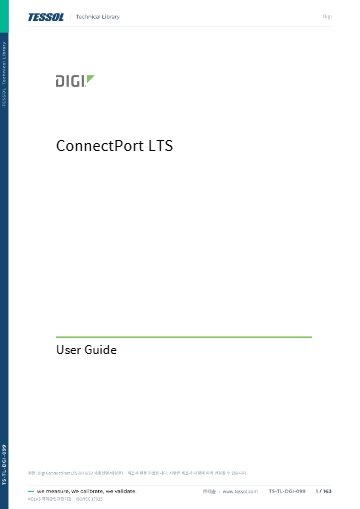

사용설명서(영문)

제품문의 구매하기

시리얼 장비를 1~32포트로
네트워크에 잇는 터미널 서버

Digi Connect WS · Connect SP · ConnectPort LTS · TS 시리얼 터미널 서버

견적 받기

Digi 국내 정식 공급 파트너

Digi Connect WS·Connect SP·ConnectPort LTS·ConnectPort TS는 시리얼 장비를 이더넷에 연결하는 시리얼 터미널 서버(콘솔 서버) 4개 계열로, 1포트부터 32포트까지 고를 수 있습니다. RealPort COM 리디렉션과 SSHv2 접속으로 POS·자동화·데이터 수집 장비를 네트워크에 연결합니다.

LTS는 듀얼 기가비트 이더넷과 IPv4/IPv6로 포트가 많은 현장을 처리하고, TS 8/16은 웹 설정과 USB 로깅을 갖춥니다. Connect WS는 의료 환경용 격리 모델입니다. 네 계열 모두 (주)테솔이 국내에 공식 공급합니다.

1~32포트

계열별 시리얼 포트 수 범위

최대 230 Kbps

LTS와 TS의 시리얼 속도

듀얼 10/100/1000 Mbps

LTS의 이더넷 포트 구성

IPv4 · IPv6

LTS와 TS가 함께 지원

특징

포트 수와 보안 수준으로
고르는 터미널 서버

핵심 특징	현장에서 달라지는 점
의료 환경용 격리 (Connect WS)	IEC 60601-1 3rd 에디션을 따르는 격리 모델이라 의료 전기 시스템 주변의 시리얼 연결에 적합합니다.
1~32포트 선택	장비 수에 맞춰 포트 수를 고를 수 있어 소규모 설비부터 대형 데이터 수집실까지 같은 계열로 확장됩니다.
듀얼 기가비트와 IPv6 (LTS)	이더넷 포트가 두 개라 포트가 많아도 트래픽 병목이 줄고, IPv4/IPv6 환경을 함께 처리합니다.
RealPort COM/TTY 리디렉션	기존 COM/TTY 프로그램을 고치지 않고도 원격 시리얼 포트에 접속할 수 있습니다.
LCD 상태 표시와 SD 저장 (LTS)	전면 LCD로 상태를 바로 확인하고 SD 슬롯에 데이터를 저장할 수 있어 현장 점검 시간이 줄어듭니다.
Python 프로그래밍	Python과 SDK로 만든 프로그램을 장치에서 직접 실행하므로 상위 서버의 부담이 줄어듭니다.

모델 구분

터미널 서버 포트 수와
이더넷 속도 구분

Connect SP는 시리얼 포트 1개짜리 소형 디바이스 서버로, RS-232 또는 RS-232/422/485를 스위치로 고릅니다. Connect WS는 1·4·8포트 구성에 802.11a/b/g/n Wi-Fi를 갖추며, 필요 없으면 Wi-Fi를 끌 수 있습니다.

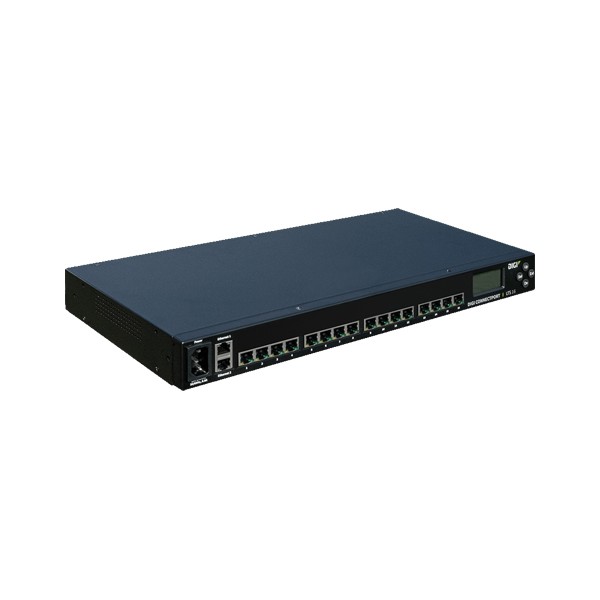

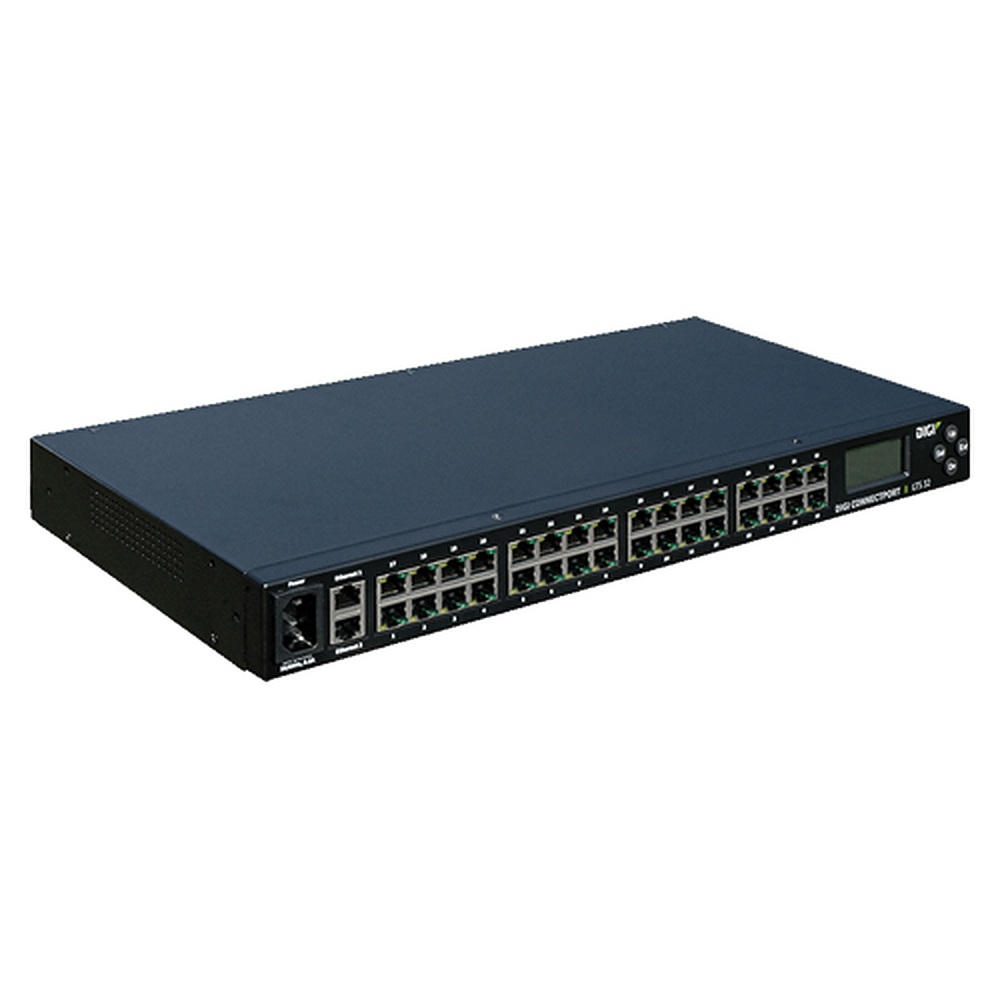

ConnectPort LTS는 8·16·32포트에 듀얼 기가비트 이더넷을 갖춰 포트가 많은 현장의 트래픽을 나눕니다. ConnectPort TS는 8·16포트에 10/100 이더넷과 USB 2포트를 갖춰, 웹 설정과 로그 저장이 필요한 중규모 현장에 적합합니다.

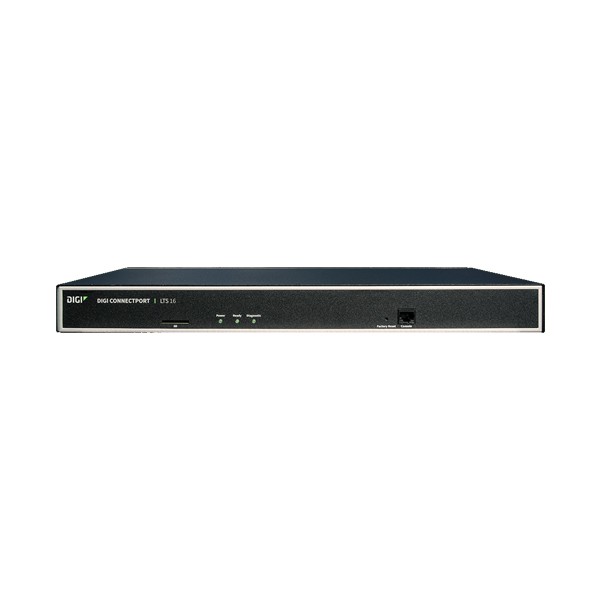

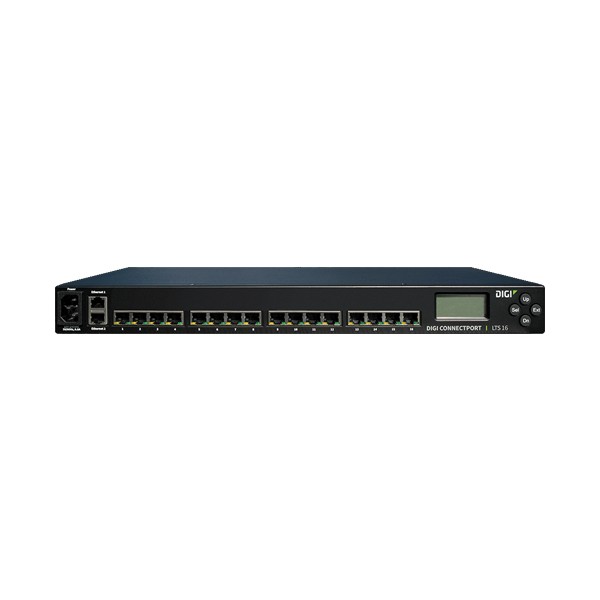

LTS 전면 LCD와 SD 슬롯으로 현장 점검

LTS는 전면 LCD에 포트와 이더넷 상태를 표시하고 SD 슬롯에 데이터를 저장합니다. 초기 설정에는 10핀 RJ-45 콘솔 포트를 사용합니다.

보안·관리

LTS·TS 터미널 서버의
프로그래밍과 보안 접속

LTS는 암호화 RealPort, SSHv2, TLS/SSL로 접속을 보호합니다. TS는 HTTPS, SSL, TLS, SSHv2, FIPS 197, SNMPv2를 지원합니다. 설정은 웹 브라우저나 CLI로 하고, 운영 중에는 SNMP와 Digi Remote Manager로 관리합니다.

LTS는 포트 공유(소켓 전용)와 포트 로깅(온라인·오프라인), 라인 프린터 데몬을 갖췄습니다. TS는 서버 시작·장치 시작 RealPort와 Modbus/TCP 변환을 지원합니다.

장치 안에서 돌아가는 Python 프로그램과 포트 로깅

Python과 SDK로 작성한 프로그램을 터미널 서버 안에서 실행해 포트 데이터를 가공하거나 로그로 남길 수 있습니다. 상위 서버를 거치지 않으므로 네트워크가 끊긴 동안에도 포트 로깅이 이어집니다.

사용 방법

Connect SP·ConnectPort TS
IP 설정과 시리얼 명령

Connect SP와 ConnectPort TS는 Digi Device Discovery로 찾아 웹 인터페이스나 CLI에서 설정합니다. PC 쪽 COM/TTY 프로그램은 RealPort로 원격 시리얼 포트에 연결합니다.

소프트웨어·도구	하는 일
Digi Device Discovery	네트워크의 장치 검색, 웹 인터페이스 열기
웹 인터페이스	네트워크·시리얼 포트·보안 설정
CLI	set network, set serial 등 명령행 설정
RealPort	원격 시리얼 포트를 PC의 COM 포트로 연결

처음 연결하는 순서

순서	할 일
1	장치를 이더넷에 연결하고 전원을 넣습니다.
2	IP 주소는 DHCP, Auto-IP, CLI 가운데 하나로 지정합니다.
3	Digi Device Discovery로 장치를 찾아 웹 인터페이스를 여세요.
4	사용자 root와 라벨의 고유 비밀번호로 로그인하며, 라벨에 없으면 dbps를 입력하고 첫 로그인 때 비밀번호를 바꿉니다.
5	시리얼 포트의 통신 속도와 흐름 제어를 장비에 맞추고, PC에는 RealPort를 설치해 COM 포트를 만듭니다.

Digi Connect·ConnectPort TS CLI 예시

명령	하는 일
set network ip=10.0.0.100 gateway=10.0.0.1 submask=255.255.255.0 dhcp=off static=on	고정 IP 10.0.0.100, 게이트웨이, 서브넷 마스크 지정
set serial baudrate=9600 flowcontrol=hardware	통신 속도 9600 bps, 하드웨어 흐름 제어 설정

Digi Connect Family·ConnectPort TS Family 사용자 가이드의 예시입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

사양

터미널 서버 4개 계열 비교와
LTS·TS 상세 사양

항목	Connect WS	Connect SP	ConnectPort LTS 8 / 16 / 32	ConnectPort TS 8 / 16
용도	의료 환경용 격리 시리얼-이더넷 터미널 서버	소형 시리얼-이더넷 디바이스 서버	기가비트 이더넷 지원 시리얼 터미널 서버	시리얼 터미널 서버
시리얼 포트 수	1 · 4 · 8포트	1포트	8 · 16 · 32포트	8 · 16포트
주요 특징	IEC 60601-1 3rd edition을 따르는 격리 모델, 의료 전기 시스템의 환자 환경 대응	임베디드 네트워킹용 소형 서버	RS-232/422/485, 보안 · POS · 데이터 수집 · 산업 자동화 · 전력 · 물류	EIA-232 또는 EIA-232/422/485 시리얼-이더넷 연결
무선 · 확장	802.11a/b/g/n Wi-Fi (끌 수 있음)	해당 없음	해당 없음	해당 없음

ConnectPort LTS · TS 상세 사양

항목	ConnectPort LTS 8 / 16 / 32	ConnectPort TS 8 / 16
시리얼 포트	LTS 8 RS-232/422/485 8포트 (소프트웨어 선택, MEI) · LTS 16 · 32 RS-232 또는 RS-232/422/485 (MEI)	TS 8 · 16 RS-232 8 · 16포트 · MEI 모델 RS-232/422/485 (소프트웨어 선택)
시리얼 속도	최대 230 Kbps	포트당 최대 230 Kbps
시리얼 커넥터 · 신호	Digi 10핀	TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
이더넷	듀얼 10/100/1000 Mbps 자동 감지 · 전이중/반이중	10/100Base-T (10/100 Mbps) · 전이중/반이중
관리	HTTP/HTTPS, CLI 또는 Telnet, SNMP 읽기/쓰기	HTTP/HTTPS, SSH 또는 Telnet · Digi Remote Manager (옵션)
프로토콜	TCP/UDP, DHCP, Telnet, Reverse Telnet, SSHv2, SSL, IPv4/IPv6	IPv4/IPv6, UDP/TCP, DHCP, Telnet RFC 2217, Reverse Telnet, SSH 직접 시리얼 포트, Modbus/TCP 변환
소프트웨어	RealPort, Python, 포트 공유 (소켓 전용), 포트 로깅 (온라인 · 오프라인), 라인 프린터 데몬	RealPort (서버 시작 · 장치 시작), RFC 2217, Python
보안	암호화 RealPort, SSHv2, TLS/SSL	HTTPS, SSL, TLS, SSHv2, FIPS 197, SNMPv2, PPP
상태 LED	포트별 Tx/Rx · 이더넷 링크/동작, 전원, 준비, 진단	시리얼 Tx/Rx · 이더넷 링크/동작, 진단
동작 온도	0 °C – 55 °C	TS 8 0 °C – 60 °C · TS 16 0 °C – 55 °C
보관 온도	-20 °C – 66 °C	-35 °C – 85 °C
상대 습도	5% – 95% (비응축)	5% – 95% (비응축)
안전 규격	UL 60950-1, EN 60950-1, EN62368-1	UL60950-1, EN/IEC 60950-1, CUL60950-1-03
EMC	FCC Part 15 Subpart B Class A, EN 55022 Class A, EN 55024	FCC Part 15 Subpart B Class A, EN55024, EN55022, AS/NZS CISPR 22, EN61000-3-2/3

계열별 개별 사양

항목	사양
콘솔 포트	LTS 10핀 RJ-45 (설정용)
USB	TS 2포트, 포트당 최대 0.5 A (데이터 로깅 · 설정 불러오기)
프로세서	LTS Freescale MPC8314 400 MHz
메모리	LTS 8 128 MB SDRAM · 34 MB 플래시 · LTS 16 256 MB SDRAM · 34 MB 플래시
RealPort 지원 운영체제	LTS AIX, HP-UX, Solaris, Linux, Windows 7 · 8 · 8.1 · 10, Windows Server 2012 · 2016 · 2019
크기	LTS 8 189 × 271 × 44 mm · LTS 16 222 × 443 × 44.5 mm · TS 8 10.5 × 19.6 × 3.3 cm · TS 16 43.18 × 17.65 × 4.1 cm (19인치 랙 설치, 키트 포함)
무게	LTS 8 1550 g · LTS 16 2600 g (듀얼 전원 모델 2690 g) · TS 8 1.86 kg · TS 16 2.3 kg
전원 입력	LTS 8 9–30 VDC · LTS 16 · 32 100–240 VAC 50–60 Hz 0.8 A · TS 8 9–30 VDC 최대 0.8 A · TS 16 100–240 VAC 50/60 Hz 0.4 A 또는 36–72 VDC 최대 0.7 A
전원 공급 장치	LTS 8 2 A @ 12 VDC · TS 8 12 VDC 어댑터 (잠금식 배럴 커넥터, 0 °C – 60 °C용) · TS 16 내장 AC 100–250 VAC 또는 DC 32–72 VDC
소비 전력	LTS 8 최대 18 W · LTS 16 최대 30 W · TS 8 일반 6 W · 최대 12 W · TS 16 일반 8 W · 최대 15 W
시리얼 포트 ESD 보호	LTS ±15 kV · TS 15 kV (인체 모델)
이더넷 절연	LTS 1500 VAC (rms) · TS 1500 VAC 이상
서지 보호	TS 8 4 kV 버스트 (EN61000-4-4) · 2 kV 서지 (EN61000-4-5) · TS 16 1 kV 버스트 · 2 kV 서지

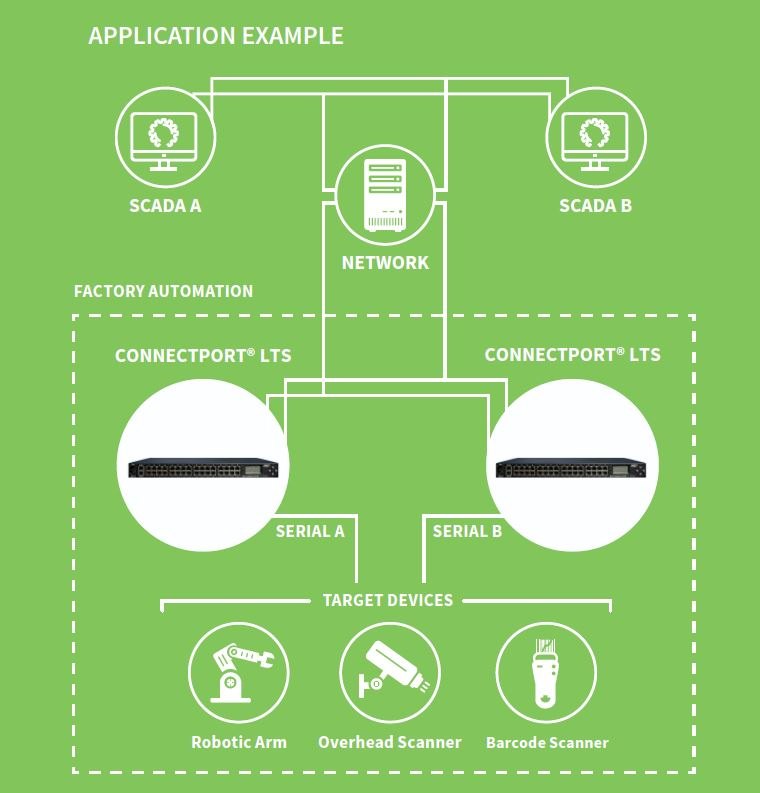

SCADA와 현장 장비를 연결하는 터미널 서버 적용 구성도

활용 분야

다포트 시리얼 연결이
필요한 터미널 서버 현장

POS·보안·물류 — 단말과 장비의 시리얼 포트를 네트워크에 연결합니다.
데이터 수집 — RS-232 장치의 데이터를 이더넷으로 수집 시스템에 보냅니다.
의료 전기 시스템 — Connect WS로 환자 환경 주변의 시리얼 연결을 격리해 구성합니다.
자동화·로봇 제어 — 흩어진 제어 장치를 중앙에서 모니터링합니다.
전력·유틸리티 — 설비의 시리얼 장치를 이더넷 하나로 묶습니다.

선택 가이드

현장 조건에 맞는
Digi 터미널 서버 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
의료 환경에서 격리 연결이 필요하다면	Connect WS	IEC 60601-1 3rd edition을 따르는 격리 모델이라 환자 환경 주변에 적합합니다.
시리얼 장치 한 대만 이더넷에 연결한다면	Connect SP	시리얼 1포트의 소형 서버로, 장치에 맞는 통신 모드를 스위치로 고를 수 있습니다.
8·16·32포트와 기가비트 이더넷이 필요하다면	ConnectPort LTS 8 / 16 / 32	듀얼 기가비트 이더넷에 LCD와 SD 슬롯까지 갖춰 포트가 많은 현장의 운영과 점검이 수월합니다.
8·16포트에 웹 설정과 USB 로깅이 필요하다면	ConnectPort TS 8 / 16	USB 2포트로 데이터를 기록하고 설정 파일을 불러올 수 있어 중규모 현장 관리에 알맞습니다.

구성·옵션

터미널 서버 계열별
설치·관리 구성

Connect WS — VESA 장착과 이더넷 전원을 지원하는 격리 모델입니다.
ConnectPort TS 16 — 19인치 랙 설치 키트가 함께 들어 있습니다.
Digi Remote Manager — ConnectPort TS에 옵션으로 추가할 수 있습니다.

터미널 서버와 함께 보는
시리얼 서버

의료 환경에서 쓸 수 있는 Digi 터미널 서버가 있습니까?
네, Connect WS가 IEC 60601-1 3rd edition을 따르는 격리 터미널 서버입니다. 포트마다 격리된 4·8포트 모델이 필요하다면 Digi Connect ES 페이지에서 비교하세요.
ConnectPort LTS와 TS는 무엇이 다릅니까?
LTS는 8·16·32포트에 듀얼 기가비트 이더넷을 갖춥니다. TS는 8·16포트이며 10/100 이더넷과 USB 2포트를 갖춥니다.
터미널 서버의 시리얼 규격은 어떻게 고릅니까?
연결할 장비의 규격에 맞춰 고르세요. LTS는 RS-232/422/485를 지원하고, TS 8/16은 EIA-232 또는 EIA-232/422/485 모델이 있으며, Connect SP는 RS-232 또는 RS-232/422/485를 스위치로 선택합니다.
Connect WS는 Wi-Fi를 지원합니까?
네, 802.11a/b/g/n Wi-Fi를 지원하며 필요 없으면 Wi-Fi를 끌 수 있습니다. 무선 사용 여부는 설치 환경에 맞춰 설정하세요.
Digi 터미널 서버는 원격으로 어떻게 관리합니까?
웹 브라우저나 CLI로 설정하고 SNMP로 관리합니다. ConnectPort TS는 옵션으로 Digi Remote Manager와도 연동할 수 있습니다.
