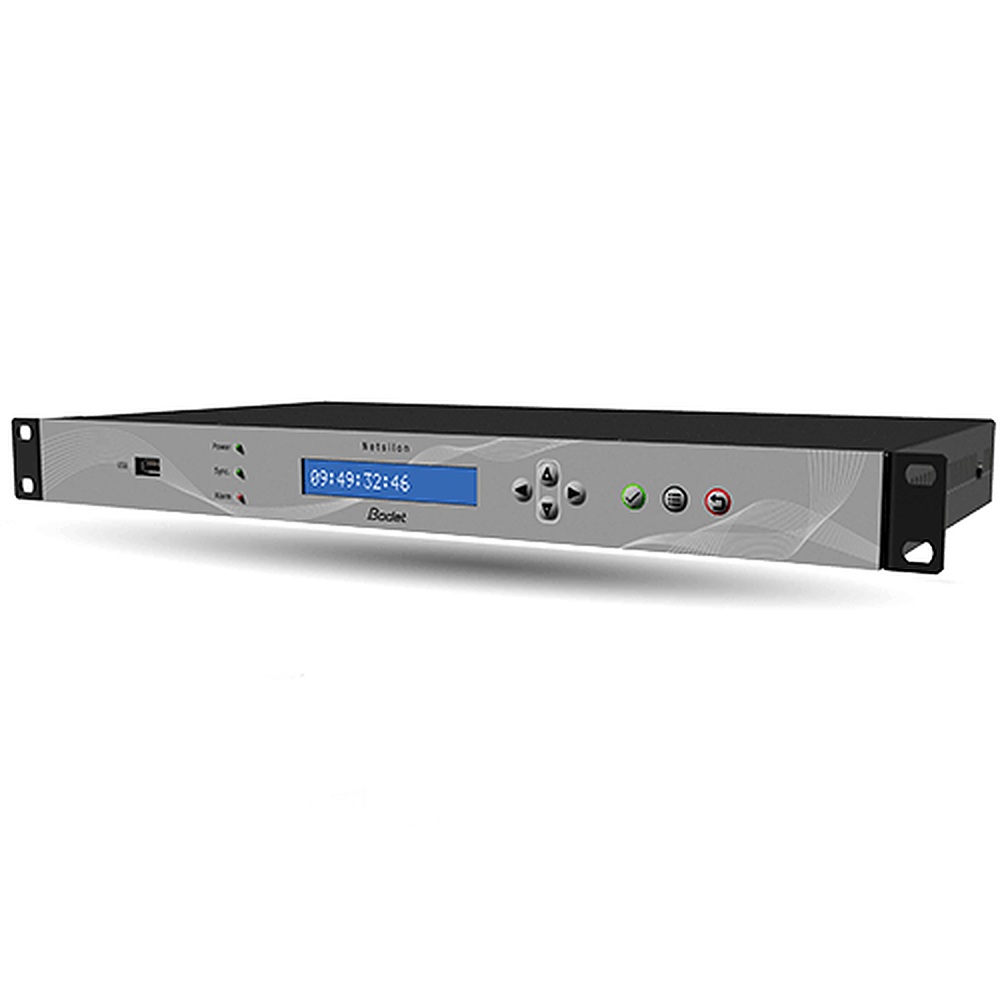

Bodet Netsilon 11은 GPS·GLONASS·Galileo·BeiDou를 수신해 네트워크에 NTP로 시간을 배포하고 10 MHz와 PPS를 출력하는 1U GNSS 타임 서버(NTP 서버)입니다. OCXO 오실레이터를 갖춰 위성 신호가 끊긴 뒤에도 24시간 홀드오버 ±2.5 µs를 유지합니다.
모든 이더넷 포트를 합쳐 초당 7 000회의 NTP 요청을 처리하고, 옵션 카드를 꽂으면 PTP 그랜드마스터와 IRIG 입출력까지 갖출 수 있습니다. 팬 없이 동작하는 19인치 금속 케이스의 이 타임 서버는 (주)테솔이 국내에 공식 공급합니다.
특징
GNSS 위성 동기부터
NTP 시간 배포까지
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 멀티 GNSS 동기 | GPS, GLONASS, Galileo, BeiDou 신호를 모두 수신하므로 동기에 활용할 위성이 그만큼 많아집니다. |
| OCXO 24시간 홀드오버 | 위성 신호가 끊겨도 정온 환경에서 24시간 뒤 오차가 ±2.5 µs 이내여서, 안테나를 점검하는 동안에도 시간 서비스가 이어집니다. |
| NTP 시간 배포 | 서버, 스위치, 프린터, CCTV가 사내 한 곳의 기준 시각을 따르므로 로그 시각이 어긋나는 일이 줄어듭니다. |
| PTP 그랜드마스터(옵션) | PTP 카드를 더하면 IEEE 1588 v2 시간을 산업 네트워크에 공급해 장비 사이의 시각을 맞출 수 있습니다. |
| 10 MHz · PPS 출력 | 실험실 계측기와 시험 설비에 주파수 기준과 펄스 기준을 한 장비에서 함께 공급합니다. |
| 프로토콜별 켜기/끄기와 암호화 접속 | 쓰지 않는 서비스는 닫고 SSL, SCP, SFTP로 접속하므로 보안 점검 부담이 줄어듭니다. |
정확도 조건
10 MHz · PPS 출력의
정확도와 안정도
10 MHz 출력은 GPS에 24시간 동기한 평균 정확도가 1×10⁻¹¹이고, 1초 앨런 편차도 1×10⁻¹¹입니다. GPS에 2주 동기한 뒤 GPS 없이 운용할 때의 중기 안정도는 1×10⁻⁹/일, 온도 안정도는 1×10⁻⁹ p-p입니다.
홀드오버 수치를 읽는 조건
±2.5 µs는 GPS에 2주 동기한 뒤 24시간이 지난 시점의 값이며, 온도가 일정하다는 조건이 붙습니다. 설치실 온도 변화가 큰 곳에서는 값이 달라지므로, 안테나 점검이나 정전 계획을 세울 때 실제 설치 온도를 함께 고려하세요.
옵션 카드
PTP · IRIG 카드로
넓히는 Netsilon 11
PTP 카드(907 922)는 IEEE 1588 v2와 SyncE를 지원하고 RJ45, SFP, SMA 단자를 갖춰 마스터나 슬레이브로 동작합니다. 시간 분해능은 ±8 ns이고, 유니캐스트 슬레이브는 초당 128 프레임 조건에서 최대 32대까지 연결할 수 있습니다.
IRIG 출력 카드(907 930)는 출력 2개를, 입력 카드(907 947)는 입력 1개를 더합니다. 이더넷 포트가 더 필요하면 네트워크 카드 907 920(RJ45 2개)이나 907 921(SFP 2개)을 추가하세요.
산업 네트워크의 PTP 그랜드마스터
PTP 카드를 더하면 Netsilon 11이 산업 네트워크의 시간 기준이 됩니다. 장비마다 NTP와 PTP를 구분해 설정할 수 있어, IT 서버는 NTP로, 제어 장비는 PTP로 같은 서버에서 시각을 받습니다.
네트워크 관리
NTP 배포 방식과
관리·보안 프로토콜
NTP v2·v3·v4와 SNTP v3·v4를 유니캐스트, 브로드캐스트, 멀티캐스트, 애니캐스트 방식으로 배포하며, MD5와 Autokey 인증을 지원합니다. 관리 접속에는 HTTP/HTTPS와 SSH v1.3·v1.5·v2를, 모니터링에는 SNMP v1·v2c·v3와 Syslog(UDP/TCP/TLS)를, 사용자 인증에는 LDAP/LDAPS/RADIUS를 사용합니다.
사양
1U OCXO 타임 서버
Netsilon 11 상세 사양
| 항목 | 사양 |
|---|---|
| 발진기 | OCXO |
| 기준 입력 | GNSS (GPS · GLONASS · Galileo · BeiDou), NTP · 옵션 PTP · IRIG |
| 출력 | NTP, 10 MHz, 1PPS · 옵션 PTP · IRIG |
| 정밀도 | 1×10⁻¹¹ (24시간 평균, GPS 동기) · 1초 ADEV 1×10⁻¹¹ · 온도 안정도 1×10⁻⁹ p-p |
| 중기 안정도 | 1×10⁻⁹/일 (GPS 2주 동기 뒤 GPS 없이) |
| 1PPS | UTC 대비 ±50 ns (1σ, GPS 동기) |
| 24시간 홀드오버 | ±2.5 µs (GPS 2주 동기 뒤, 정온) |
| PTP (옵션 카드 907 922) | IEEE 1588 v2 · SyncE · RJ45 + SFP + SMA · 마스터/슬레이브 · 시간 분해능 ±8 ns · 유니캐스트 슬레이브 최대 32대(초당 128 프레임) |
| NTP | NTP v2 / v3 / v4 (RFC 1305, 5905 · 유니캐스트 · 브로드캐스트 · 멀티캐스트 · 애니캐스트 · MD5 + Autokey) · SNTP v3 / v4 · 초당 최대 7 000 요청 (전 이더넷 포트) · 클라이언트 약 32 000대 (전형) |
| 네트워크 프로토콜 | HTTP / HTTPS · SSH v1.3 / v1.5 / v2 (OpenSSH) · IPv4 / IPv6 · DHCPv4 / DHCPv6 · SMTP · SNMP v1 / v2c / v3 · Syslog (UDP / TCP / TLS) · 802.1X · VLAN 802.1Q · LACP 이중화 |
| 보안 | 프로토콜 켜기/끄기 · 단일 로그인 보호 · DES 및 AES · SSL · SCP · SFTP · LDAP / LDAPS / RADIUS |
| 확장 카드 | 907 920 네트워크 RJ45 ×2 · 907 921 네트워크 SFP ×2 · 907 922 PTP · 907 930 IRIG 출력 ×2 · 907 947 IRIG 입력 |
| 포트 · 조작 | RJ45 10/100/1000BASE-T · RS-232 DB9 설정 포트 · USB · 잠금 키패드 + LCD |
| 릴레이 · 외부 입력 | 릴레이 접점 · 외부 입력 |
| 작동 온도 | 0 ~ 50 °C |
| 전원 | DC 22–30 V / 3.2–1.9 A · AC 100–240 V / 50–60 Hz / 1.9–0.8 A · AC+DC 또는 AC+AC 이중화 모델 · 약 20 W (옵션 카드 제외) |
| 기구 · 신뢰성 | 1U 19인치 금속 케이스 · 487 × 245 × 44.2 mm · 2.5 kg · IP20 · 팬 없음 · MTBF 100 000 h · 보증 3년 |
| 주문 코드 | 907 915 AC · 907 916 DC · 907 917 AC+DC · 907 918 AC+AC |
활용 분야
정밀 시각 동기가 필요한
타임 서버 활용 현장
- 금융 거래 — 거래 시각을 기록하고 추적하는 서버에 기준 시각을 공급합니다.
- IT 네트워크 — 서버, 컴퓨터, 프린터, CCTV의 시각을 하나로 맞춥니다.
- 산업 네트워크 — PTP 카드로 장비 사이의 시간을 동기화합니다.
- 실험실·시험 설비 — 계측기에 10 MHz 주파수 기준과 1PPS 펄스를 함께 공급합니다.
- 로그 관리 — Syslog로 장비 이벤트를 한 곳에 모아 같은 시각으로 비교합니다.
선택 가이드
Netsilon 7·9·11
타임 서버 비교
| 항목 | Netsilon 7 | Netsilon 9 | Netsilon 11 |
|---|---|---|---|
| 발진기 | TCXO | OCXO | OCXO |
| 기준 입력 | GPS · GLONASS, ALS162, NTP | GNSS (GPS · GLONASS · Galileo · BeiDou), NTP · PTP · IRIG 옵션 | GNSS (GPS · GLONASS · Galileo · BeiDou), NTP · PTP · IRIG 옵션 |
| 출력 | NTP · AFNOR · 24 V 임펄스 · DCF (옵션 카드) | NTP, 10 MHz, PPS · PTP · IRIG 옵션 | NTP, 10 MHz, PPS · PTP · IRIG 옵션 |
| 정밀도 | 1×10⁻⁹ (24시간 평균) | 1×10⁻¹¹ (24시간 평균), 1PPS ±50 ns (1σ) | 1×10⁻¹¹ (24시간 평균), 1PPS ±50 ns (1σ) |
| 24시간 홀드오버 | 5 ms | ±15 µs | ±2.5 µs |
| PTP (IEEE 1588 v2) | 미지원 | 옵션 카드 | 옵션 카드 |
구성·옵션
Netsilon 11 모델·카드·안테나
주문 구성
| 구분 | 옵션 코드 | 내용 |
|---|---|---|
| 기본 모델 | 907 915 · 907 916 | AC · DC 모델 |
| 이중화 전원 | 907 917 · 907 918 | AC+DC · AC+AC 모델 |
| PTP 카드 | 907 922 | IEEE 1588 v2 · SyncE 카드 |
| IRIG 카드 | 907 930 · 907 947 | IRIG 출력 · 입력 카드 |
| 네트워크 카드 | 907 920 · 907 921 | RJ45 ×2 · SFP ×2 |
| GNSS 안테나 | 907 970 · 907 972 | 안테나 · 보안형 안테나, 별도 액세서리 |
| 서지 보호기 | 907 975 | 별도 액세서리 |

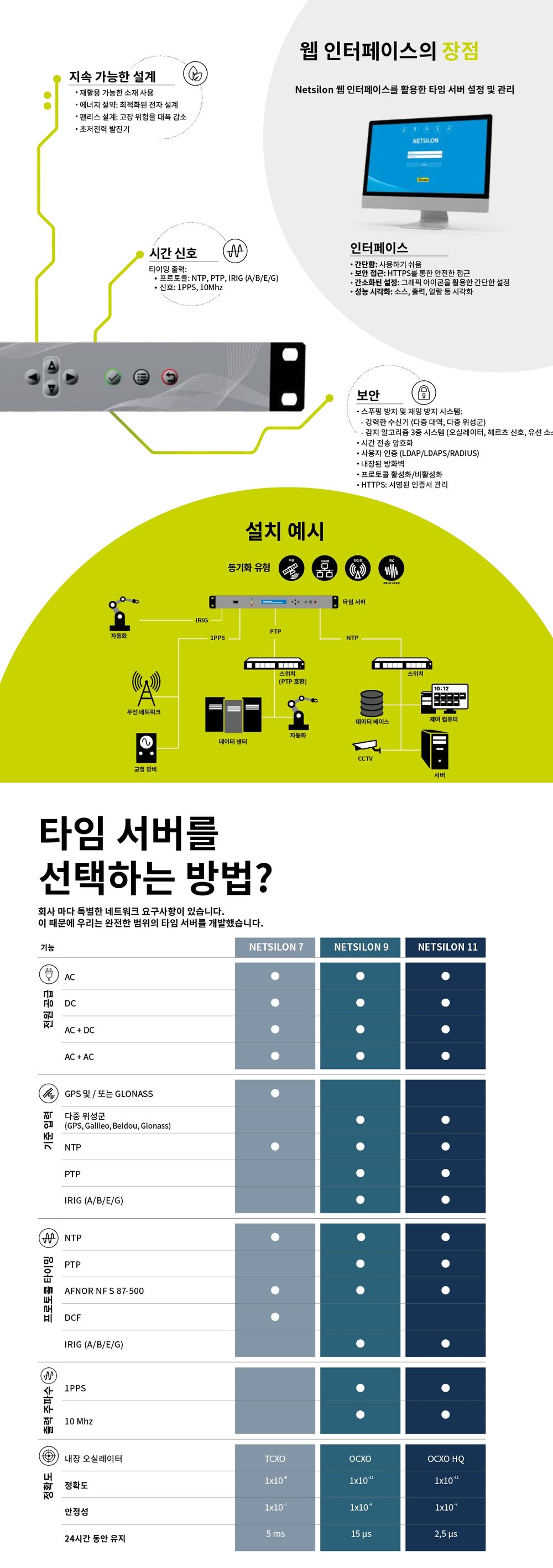

제품 상세 이미지
관련 제품
Netsilon 11과 함께 보는
타임 서버와 기준기
Netsilon 11은 Netsilon 9와 무엇이 다릅니까?
24시간 홀드오버 성능이 다릅니다. Netsilon 11은 ±2.5 µs, Netsilon 9는 ±15 µs이며, 두 모델 모두 OCXO를 사용하고 출력과 옵션 카드는 같습니다.
Netsilon 11은 NTP 요청을 초당 몇 회까지 처리합니까?
초당 7 000회까지입니다. 모든 이더넷 포트를 합친 값이며, 일반적인 구성에서는 약 32 000대의 클라이언트를 수용합니다.
KRISS 공용 NTP 서버로 시각을 맞추면 충분하지 않습니까?
정밀 동기가 필요하다면 GNSS를 수신하는 사내 타임 서버가 적합합니다. KRISS 공용 NTP는 네트워크 상태에 따라 수 ms에서 수백 ms의 오차가 생길 수 있고, 상업·고정밀 산업 용도로 사용하려면 별도 계약이 필요합니다.
Netsilon 11의 GNSS 안테나는 별도로 구성합니까?
네. 안테나(907 970), 보안형 안테나(907 972), 서지 보호기(907 975)는 별도 액세서리이며, 필요한 구성은 견적 단계에서 함께 정합니다.
Netsilon 11에 전원 이중화 모델이 있습니까?
네, AC+DC 모델(907 917)과 AC+AC 모델(907 918)이 있습니다. AC 단독은 907 915, DC 단독은 907 916입니다.
