Bodet Netsilon 9 GNSS 타임 서버

견적 받기

Bodet 국내 정식 공급 파트너

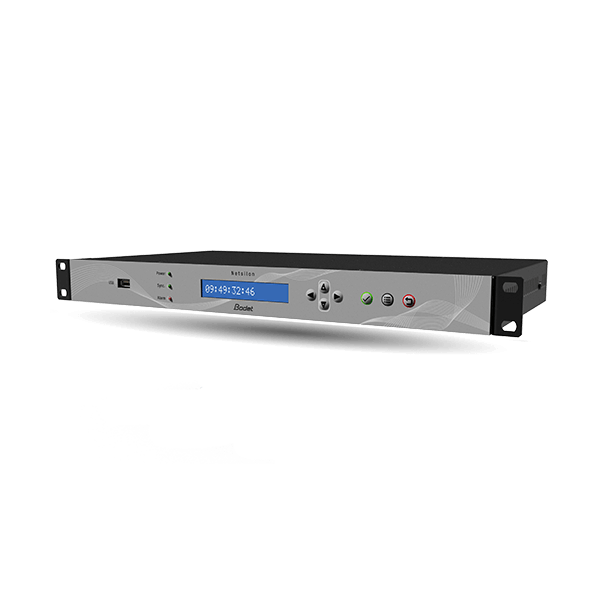

Bodet Netsilon 9는 GPS·GLONASS·Galileo·BeiDou 신호를 받아 NTP로 사내 네트워크 시각을 배포하는 1U GNSS 타임 서버(NTP 타임서버)입니다. OCXO 발진기가 10 MHz와 1PPS 기준 신호를 함께 출력하므로 실험실·방송·산업 설비의 시각을 한 기준으로 맞춥니다.

GPS 동기 상태에서 10 MHz 정확도는 24시간 평균 1×10⁻¹¹, 1PPS는 UTC 대비 ±50 ns(1σ)여서 정밀 계측기와 네트워크 장비가 같은 기준을 공유합니다. GPS가 끊겨도 24시간 홀드오버 오차는 ±15 µs 이내이며, 이 타임 서버는 (주)테솔이 국내에 공식 공급합니다.

1×10⁻¹¹

10 MHz 정확도 (24시간 평균, GPS)

±50 ns

1PPS의 UTC 대비 정확도 (1σ)

±15 µs

GPS 단절 후 24시간 홀드오버

32,000대

NTP 클라이언트 (전형)

특징

OCXO 시각 정확도와
네트워크 보안

핵심 특징현장에서 달라지는 점
멀티 GNSS 수신GPS · GLONASS · Galileo · BeiDou 신호를 함께 받으므로 수신 가능한 위성이 늘어 동기가 안정적입니다.
OCXO 발진기온도 변화에 따른 흔들림이 적은 발진기여서 마이크로초 단위 정확도로 네트워크 장비의 타임스탬프를 맞춥니다.
NTP · 10 MHz · 1PPS 기본 출력네트워크 시각과 계측용 기준 신호를 한 장비에서 배포하므로 별도 주파수 기준기를 추가하지 않아도 됩니다.
PTP · IRIG · AFNOR 옵션 카드처음에는 NTP만 사용하다가, 산업 네트워크나 시계 설비가 생기면 그 규격에 맞는 카드를 추가해 확장할 수 있습니다.
프로토콜별 보안 설정사용하지 않는 프로토콜은 끄고 접속에 인증을 걸어 사내 보안 정책에 맞출 수 있습니다.
팬 없는 금속 케이스회전 부품이 없어 먼지 유입과 소음 걱정이 없고, 소비전력이 낮아 상시 운전 설비에 적합합니다.

홀드오버

GPS가 끊겼을 때의
Netsilon 9 홀드오버

GNSS 안테나 수신이 끊기면 서버는 내부 OCXO로 시각을 유지합니다. GPS와 2주 동기한 뒤 온도가 일정한 조건이라면 24시간 홀드오버 오차는 ±15 µs이고, GPS 없이 운용할 때 중기 안정도는 1×10⁻⁹/일입니다.

단절이 더 길어질 수 있는 설비라면 Netsilon 11을 검토하세요. 24시간 홀드오버 오차가 ±2.5 µs로 줄어듭니다.

안테나 설치와 서지 보호

GNSS 안테나(907 970)와 보안형 안테나(907 972), 서지 보호기(907 975)는 별도 액세서리입니다. 옥상 안테나에서 랙까지 케이블이 길수록 서지 영향을 받기 쉬우므로 서지 보호기를 함께 구성하세요.

네트워크 보안

Netsilon 9의
프로토콜별 보안 구성

  • 관리 접속 — HTTPS, SSH v2, SCP/SFTP로 설정 변경과 파일 전송을 암호화합니다.
  • 인증 — 802.1X, LDAP/LDAPS/RADIUS 인증과 DES/AES 암호화를 지원합니다.
  • 모니터링 — SNMP v1/v2c/v3와 Syslog(UDP/TCP/TLS)로 상태를 수집하고, SMTP 메일로 알림을 보냅니다.
  • 이중화 — LACP 링크 이중화, IPv4/IPv6 듀얼 스택, VLAN 802.1Q를 지원합니다.

사용 방법

Netsilon 9 연결과
웹 서버 설정 순서

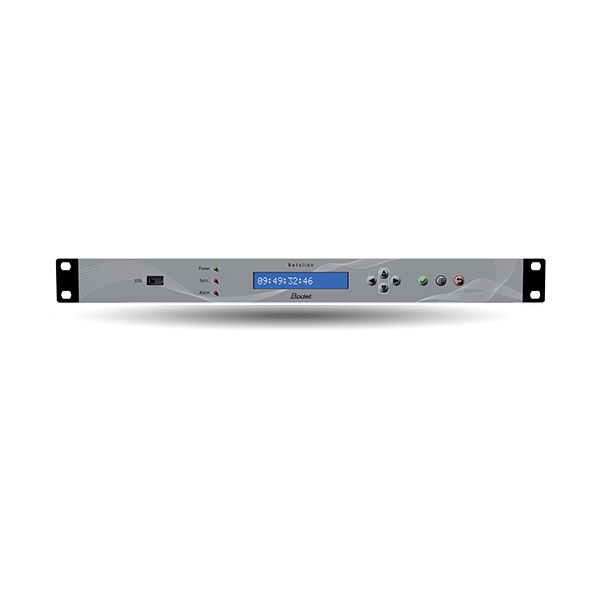

Netsilon 9는 전면 키패드와 LCD로 네트워크 주소를 정한 뒤, 브라우저의 웹 서버에서 NTP와 GNSS 동기를 설정하는 타임 서버입니다. PTP 옵션 카드도 같은 웹 서버에서 설정합니다.

소프트웨어·도구하는 일
전면 키패드와 LCD언어 선택, ETH0 네트워크 주소(DHCP 또는 고정 IP) 설정
웹 서버 (브라우저 접속)NTP 서비스, GNSS 동기, 옵션 카드 설정과 동기 상태 확인
TIME > SynchronisationGNSS 사용 여부와 수신할 위성군 선택, 안테나 케이블 지연 보정
SSH비밀번호 또는 공개키 인증으로 원격 접속

처음 연결하는 순서

순서할 일
1ETH0 RJ45 포트에 차폐 CAT.5E 또는 CAT.6 이더넷 케이블을 연결합니다. 설치 안내서는 사설망(VLAN) 사용을 권장합니다.
2ANTENNA 단자에 Netsilon 9용 다중 위성군 GNSS 안테나를 연결하고 AC 또는 DC 전원을 연결한 뒤 후면 ON/OFF 스위치를 켭니다.
3전면 LCD에서 System > Network IPv4 > Config. ETH0로 들어가 DHCP를 쓰면 몇 분 뒤 LCD에서 받은 IP를 확인하고, 쓰지 않으면 DHCP를 NO로 두고 IP 주소, 마스크, 게이트웨이를 입력합니다.
4브라우저 주소창에 서버 IP를 입력해 웹 서버에 접속합니다. 초기 계정 정보는 빠른 시작 안내서에 있으며, 첫 접속 뒤 비밀번호를 바꾸세요.
5TIME > Synchronisation에서 GNSS를 켜고 위성군을 선택한 뒤 소스 상태에서 동기 여부를 확인합니다.
6NTP 서비스를 켜면 기본으로 유니캐스트 모드로 동작합니다.

공장 출하 시 IP 주소가 설정되어 있지 않으므로 DHCP 서버가 없는 망에서는 전면 키패드에서 고정 IP를 먼저 입력해야 웹 서버에 접속할 수 있습니다. 옵션 카드는 ETH0 설정을 마친 뒤 웹 서버에서 설정합니다.

사양

Netsilon 9
상세 사양

항목사양
발진기OCXO
기준 입력GNSS (GPS · GLONASS · Galileo · BeiDou), NTP · 옵션 PTP · IRIG 입력
출력NTP, 10 MHz, PPS · 옵션 PTP · AFNOR · ASCII 시간 코드 · IRIG
10 MHz1×10⁻¹¹ (24시간 평균, GPS) · ADEV 1 s 1×10⁻¹¹ · 온도 안정도 1×10⁻⁹ (peak to peak) · 위상 잡음 -125/-145/-155 dBc/Hz (10 Hz/100 Hz/1 kHz) · 사인 +13 dBm/50 Ω BNC
중기 안정도1×10⁻⁹/일 (GPS 2주 동기 뒤 GPS 없이)
1PPSUTC 대비 ±50 ns (1σ, GPS 동기) · 24시간 홀드오버 ±15 µs (GPS 2주 동기 뒤, 온도 일정) · TTL 5 Vp-p 50 Ω BNC
NTPNTP v2/v3/v4 (RFC 1305, 5905; 유니캐스트 · 브로드캐스트 · 멀티캐스트 · 애니캐스트, MD5 + Autokey), SNTP v3/v4 (RFC 1769, 2030, 4330, 5905) · 초당 최대 7,000 요청 (전 이더넷 포트) · 클라이언트 약 32,000대 (전형)
기타 시각 프로토콜Time (RFC 868) · Daytime (RFC 867)
네트워크 관리HTTP/HTTPS (RFC 2616, 서명 인증서 관리) · SSH v2 · IPv4/IPv6 듀얼 스택 · DHCPv4/DHCPv6 · SLAAC · VLAN 802.1Q
모니터링 · 알림SNMP v1 (RFC 1157) · v2c (RFC 1901–1908) · v3 (RFC 3411–3418) · Syslog (UDP/TCP/TLS) · SMTP 메일 · SNMP trap · 릴레이 접점
PTP 카드IEEE 1588 v2 PTP/SyncE, 마스터/슬레이브 (1- 또는 2-step), ±8 ns 분해능, 유니캐스트 슬레이브 최대 32대 (초당 128 프레임)
확장 카드907 920 네트워크 RJ45 ×2 (최대 2장, 포트 총 5개) · 907 921 네트워크 SFP ×2 (최대 2장) · 907 922 PTP RJ45+SFP+SMA (최대 1장) · 907 930 IRIG 출력 ×2 (최대 4장, AM · DCLS, AFNOR NF S 87-500 Annex A) · 907 947 IRIG 입력 (최대 1장)
IRIG 형식A · B · E · G, AFNOR NF S 87-500 Annex A
보안 · 관리HTTPS, SSH v2, SNMP v1/v2c/v3, Syslog (UDP/TCP/TLS), 802.1X, LDAP/LDAPS/RADIUS, DES/AES, SSL/TLS, SCP/SFTP, SHA-1 · MD5 인증, 프로토콜별 켜기/끄기, LACP 이중화
포트 · 조작RJ45 10/100/1000BASE-T · RS-232 DB9 설정 포트 · 전면 USB(소프트웨어 저장·갱신) · 잠금 키패드 + LCD
릴레이 · 외부 입력알람 입력: 무전압 접점, IIN 10 mA 이하 · 알람 출력: 릴레이 NC-NO-C, 1 A/50 V, 1 A/30 V
전원AC 100–240 V 50–60 Hz 1.9–0.8 A · DC 22–30 V 3.2–1.9 A · AC+DC 또는 AC+AC 이중화 모델
소비전력약 20 W (옵션 카드 제외), 팬 없음
기구 · 환경1U 19인치 금속 케이스 487 × 245 × 44.2 mm · 2.5 kg · IP20 · 0 ~ +50 °C · 40 °C에서 0 ~ 90 %RH 비응축
신뢰성 · 규격MTBF 100 000 h · 보증 3년 · LVD 2014/35/EU, EMC 2014/30/EU
주문 코드907 910 AC · 907 911 DC · 907 912 AC+DC · 907 913 AC+AC

활용 분야

Netsilon 9로 시각을 맞추는
현장

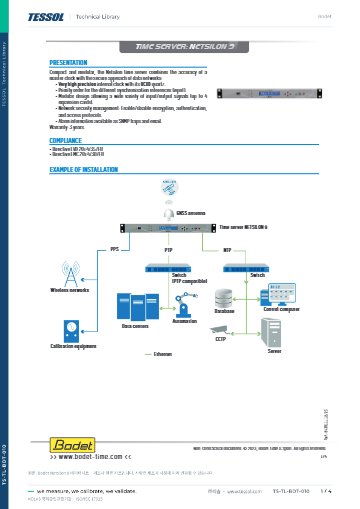

  • IT 네트워크 — 서버와 네트워크 장비에 NTP로 같은 시각을 배포합니다.
  • 보안 시스템 — CCTV 영상과 출입 기록의 타임스탬프를 같은 시각으로 맞춥니다.
  • 로그 관리 — Syslog로 장비 이벤트를 모아 시각 순서대로 분석합니다.
  • 에너지·방송·인더스트리 4.0 — 네트워크 장비와 자동화 설비에 같은 시각을 배포하고, 10 MHz·PPS 기준 신호도 함께 공급합니다.

선택 가이드

용도별 Netsilon
타임 서버 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
10 MHz · PPS 출력이 필요할 때Netsilon 9 · Netsilon 11Netsilon 9는 10 MHz · PPS를 기본 출력으로 갖췄고, Netsilon 7에는 이 출력이 없습니다.
GPS 신호가 오래 끊길 수 있을 때Netsilon 1124시간 홀드오버가 ±2.5 µs로, Netsilon 9의 ±15 µs보다 오차가 작습니다.
AFNOR · 임펄스 시계를 맞출 때Netsilon 7 + AFNOR · 임펄스 카드시계 설비용 출력 카드를 장착해 AFNOR · 임펄스 시계를 직접 구동할 수 있습니다.
실험실 기준 주파수가 목적일 때Pendulum FTR-210R와 함께 비교주파수 안정도를 우선하는 루비듐 기준기입니다.

구성·옵션

Netsilon 9 전원 모델과
옵션 카드 코드

구분옵션 코드내용
기본 모델907 910 · 907 911AC · DC 모델
이중화 전원907 912 · 907 913AC+DC · AC+AC 모델
PTP 카드907 922RJ45 · SFP · SMA, IEEE 1588 v2
네트워크 카드907 920 · 907 921RJ45 ×2 · SFP ×2
IRIG 카드907 930 · 907 947IRIG 출력 ×2 · 입력
GNSS 안테나907 970 · 907 972안테나 · 보안형 안테나, 별도 액세서리
표준 RF 안테나용 인터페이스907 976GNSS 인터페이스, 별도 액세서리
서지 보호기907 975별도 액세서리

옵션 카드 장착 구성

확장 카드는 최대 4장까지 장착할 수 있으며, 네트워크 카드, PTP 카드, IRIG 출력·입력 카드를 용도에 맞게 조합합니다. 카드 종류마다 장착할 수 있는 최대 수량이 다르므로 설비 구성에 맞춰 슬롯을 미리 배분하세요.

제품 상세 이미지

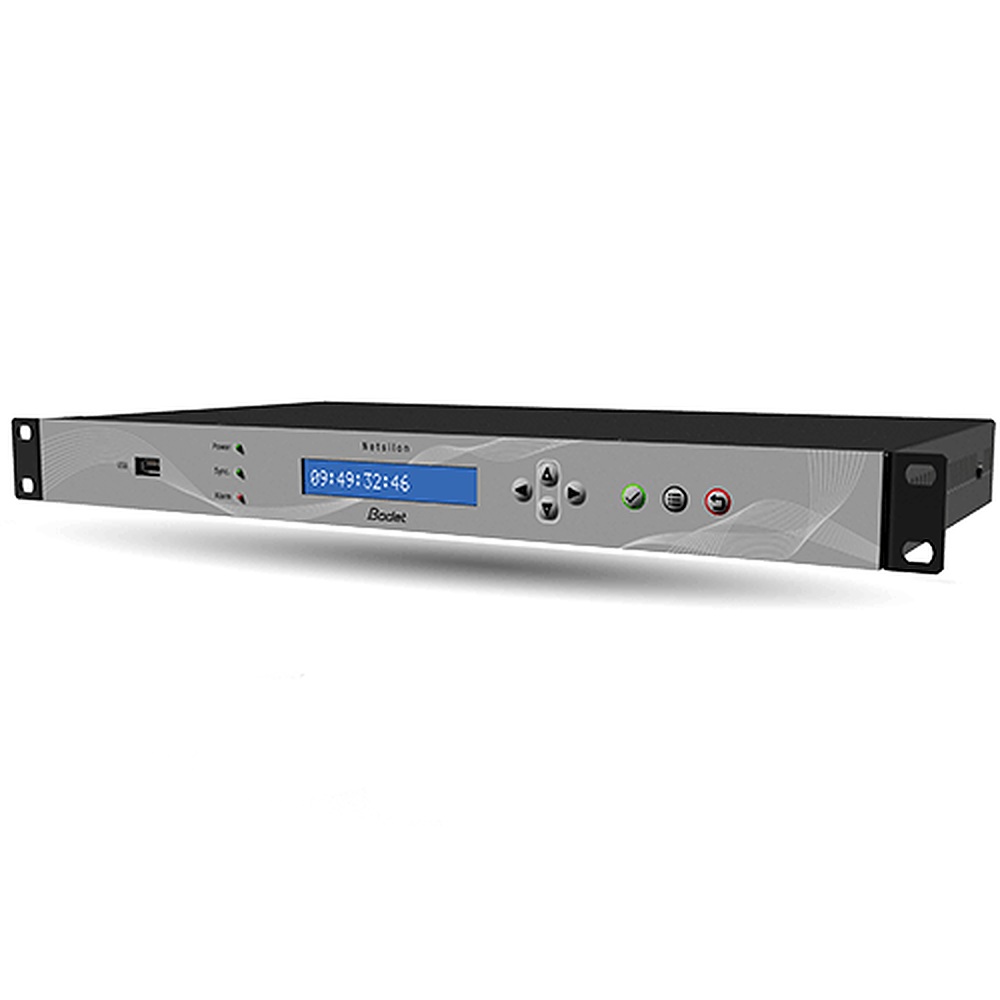

BODET Netsilon 9 상세 이미지 1
