Bodet Netsilon 7 NTP 타임 서버

Bodet Netsilon 7 NTP 타임 서버

MODEL
Netsilon 7
브랜드
BODET

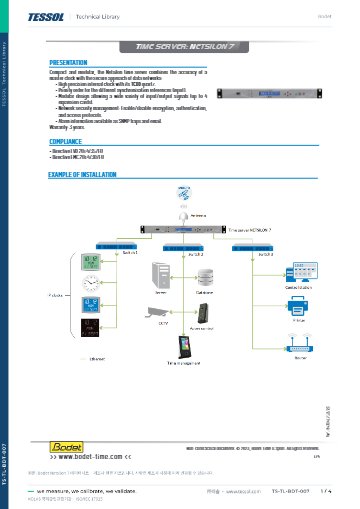

제품 자료
제품문의 구매하기

사내 IT 장비와 시계 설비를
한 시각에 맞추는 NTP 서버

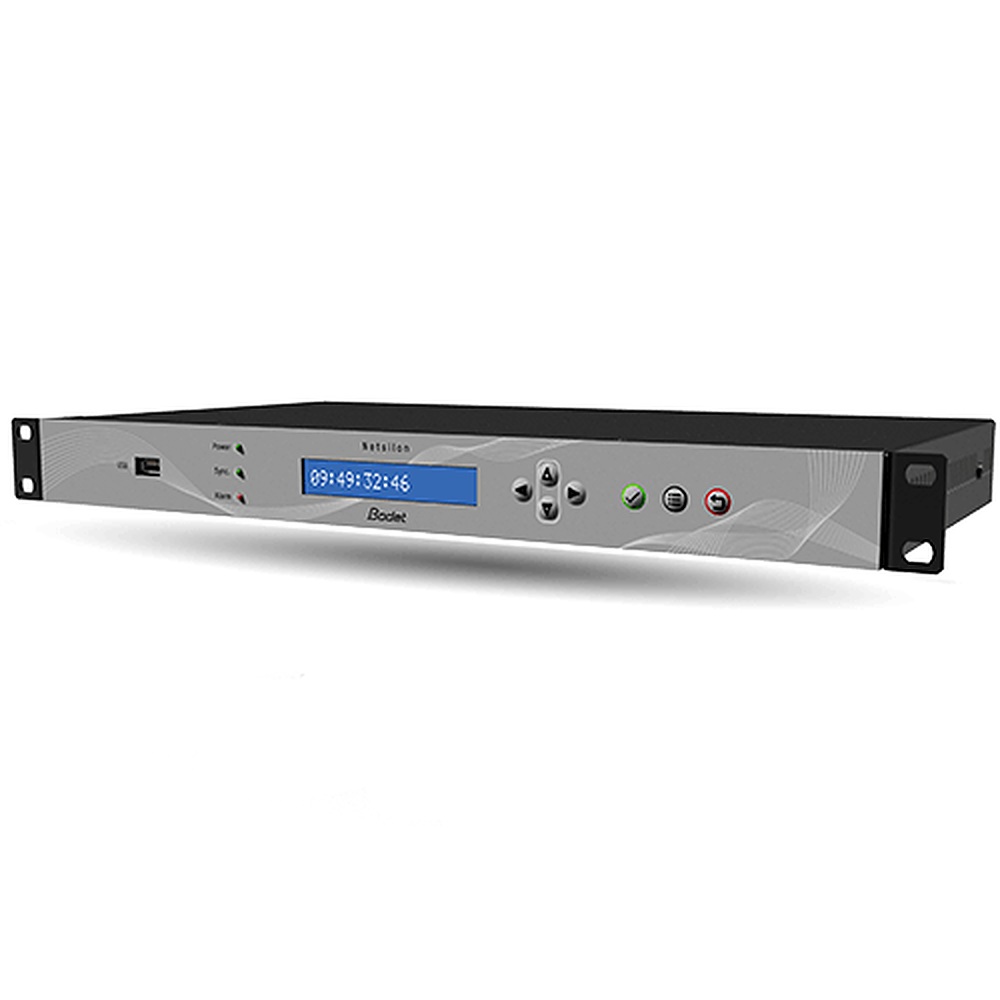

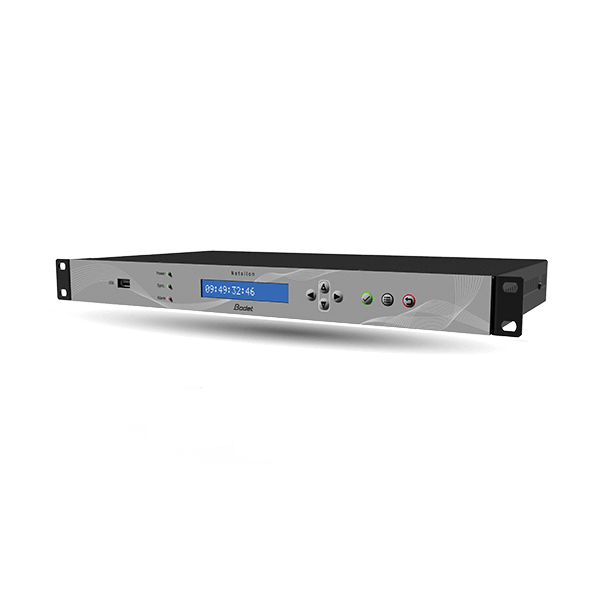

Bodet Netsilon 7 NTP 타임 서버

견적 받기

Bodet 국내 정식 공급 파트너

Bodet Netsilon 7은 GPS와 GLONASS를 수신해 네트워크에 NTP로 시간을 배포하는 입문형 NTP 타임 서버(TCXO 내장)입니다. 옵션 카드를 꽂으면 Bodet AFNOR·임펄스 시계 라인의 마스터로도 동작하며, 팬 없는 1U 케이스에 담겼습니다.

모든 이더넷 포트를 합쳐 초당 7 000회의 NTP 요청을 처리하고, 일반적인 구성에서 약 32 000대의 클라이언트를 수용합니다. PTP와 10 MHz·PPS 출력은 없는 대신 IT 장비와 시계 설비의 시각 동기에 집중한 모델로, (주)테솔이 국내에 공식 공급합니다.

1×10⁻⁹

24시간 평균 정밀도 (GPS 또는 GLONASS)

5 ms

24시간 홀드오버

AFNOR · 임펄스

옵션 카드로 시계 라인 구동

1U

19인치 팬 없는 금속 케이스

특징

NTP 시각 동기와
Bodet 시계 연동

핵심 특징현장에서 달라지는 점
GPS · GLONASS 수신두 위성 시스템에서 직접 시간을 받으므로 사내 시각이 외부 인터넷 연결에 좌우되지 않습니다.
NTP 시간 배포IT 네트워크 장비가 같은 기준 시각을 따르므로 로그와 이벤트 시각을 그대로 비교할 수 있습니다.
AFNOR · 임펄스 출력 카드별도 마스터 시계 없이 Netsilon 7 한 대로 Bodet 시계 라인까지 구동합니다.
전류 루프 입출력 카드전류 루프 신호를 주고받는 설비도 같은 타임 서버에 연결할 수 있습니다.
5 ms 홀드오버정온 환경에서 24시간이 지나도 오차가 5 ms 이내여서, 위성 수신이 잠시 끊겨도 시각 배포가 이어집니다.
보안·인증 기능HTTPS, SSH v2, SNMP v3와 LDAP·LDAPS·RADIUS 인증을 지원해 사내 보안 정책에 맞춰 운용할 수 있습니다.

국내 수신

ALS162 대신
GNSS 안테나로 수신

ALS162 입력은 프랑스 장파(162 kHz)를 받는 기능이어서 국내에서는 사용하지 않습니다. 국내에서는 GNSS 안테나로 GPS와 GLONASS를 수신하며, 안테나는 907 034(GPS+GLONASS), 907 044(GLONASS), 907 047(GPS) 가운데 고르세요.

안테나는 별도 액세서리이므로 설치 위치와 케이블 길이를 먼저 정하세요. 참고로 DCF 출력은 시계용 시간 코드를 내보내는 출력이며, DCF77 수신 기능과는 다릅니다.

옥상 안테나에서 서버실까지

서버실이 건물 안쪽에 있다면 안테나는 하늘이 트인 옥상이나 창가에 두고, 동축 케이블로 서버실까지 연결하세요. 안테나와 본체 사이가 멀수록 신호 감쇠가 커지므로 설치 전에 케이블 경로를 실측해 두는 것이 좋습니다.

시계 연동

Bodet 시계 라인
연동 카드 구성

AFNOR 카드(907 940)는 출력 2개, 임펄스 카드(907 942)는 24 V 출력 1개를 갖추고, 전류 루프 카드(907 944)는 입력과 출력을 모두 갖춥니다. Bodet AFNOR·임펄스 시계 설비는 시계 수와 배선 거리에 따라 구성이 달라지므로, 본체만이 아니라 시스템 단위로 견적합니다.

Bodet 시계까지 같은 기준으로

Netsilon 7 한 대가 NTP로 IT 네트워크, CCTV, 프린터의 타임스탬프를 맞추고, AFNOR·임펄스 카드로 Bodet 시계 라인도 함께 구동합니다. 시각 기준이 하나이므로 영상 기록의 시각과 벽시계 표시가 어긋나지 않습니다.

운영 관리

Netsilon 7 전원 이중화와
보안 관리

전원은 AC 100–240 V(50–60 Hz)와 DC 22–30 V를 지원하며, AC+DC 또는 AC+AC 이중화 모델도 있습니다. 관리에는 HTTPS와 SSH v2, SNMP v1·v2c·v3, Syslog(UDP/TCP/TLS)를 사용합니다. 프로토콜마다 켜고 끌 수 있으니 필요한 서비스만 열어 두세요.

사양

입문형 1U 타임 서버
Netsilon 7 상세 사양

항목사양
발진기TCXO
정밀도 · 안정도1×10⁻⁹ (24시간 평균, GPS 또는 GLONASS) · 안정도 1×10⁻⁷/일 · 24시간 홀드오버 5 ms (GNSS 2주 동기 뒤, 온도 일정)
기준 입력GPS · GLONASS (GNSS 안테나), ALS162 장파, NTP
출력NTP 기본 · 옵션 카드로 AFNOR, 24 V 임펄스, DCF · PTP 미지원, 10 MHz/PPS 출력 없음
확장 카드907 920 네트워크 RJ45 ×2 · 907 921 네트워크 SFP ×2 · 907 940 AFNOR ×2 · 907 942 임펄스 ×1 · 907 944 전류 루프 입출력
NTPNTP v2/v3/v4 (RFC 1305, 5905; 유니캐스트 · 브로드캐스트 · 멀티캐스트 · 애니캐스트, MD5 + Autokey), SNTP v3/v4 · 초당 최대 7 000 요청 (전 이더넷 포트) · 클라이언트 약 32 000대 (전형)
자동 설정DHCPv4 / DHCPv6 (AUTOCONF / SLAAC)
메일 알림SMTP
보안 · 관리HTTPS, SSH v2, SNMP v1/v2c/v3, Syslog (UDP/TCP/TLS), 802.1X, LDAP/LDAPS/RADIUS, DES/AES, SCP/SFTP, 프로토콜별 켜기/끄기, IPv4/IPv6 듀얼 스택, VLAN 802.1Q, LACP 이중화
포트 · 조작RJ45 10/100/1000BASE-T · RS-232 DB9 설정 포트 · USB · 잠금 키패드 + LCD
릴레이 · 외부 입력릴레이 접점 · 외부 입력
전원AC 100–240 V 50–60 Hz (1.9–0.8 A) · DC 22–30 V (3.2–1.9 A) · AC+DC 또는 AC+AC 이중화 모델 · 약 20 W (옵션 카드 제외)
기구 · 신뢰성1U 19인치 금속 케이스 442 × 264 × 44.2 mm · 2.5 kg · IP20 · 0 ~ +50 °C · 팬 없음 · MTBF 100 000 h · 보증 3년
주문 코드907 900 AC · 907 901 DC · 907 902 AC+DC · 907 903 AC+AC

활용 분야

시각 동기가 필요한
IT·시계 설비 현장

  • IT 네트워크 — 서버, 컴퓨터, 프린터의 시각을 NTP로 맞춥니다.
  • CCTV와 출입 기록 — 영상과 출입 이벤트의 타임스탬프를 같은 시각으로 맞춥니다.
  • Bodet 시계 설비 — AFNOR·임펄스 카드를 장착해 시계 라인을 직접 구동합니다.
  • 로그 관리 — Syslog로 장비 이벤트를 모아 같은 시각 기준으로 관리합니다.

선택 가이드

필요한 기능별
Netsilon 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
IT 장비의 시각만 맞추면 될 때Netsilon 7NTP 배포에 필요한 기능을 갖춘 TCXO 입문형이라 이 용도에는 충분합니다.
Bodet AFNOR · 임펄스 시계를 구동할 때Netsilon 7 + 옵션 카드AFNOR 카드 2출력과 임펄스 카드 1출력으로 별도 마스터 시계 없이 시계 라인을 구동합니다.
10 MHz · PPS 기준이 필요할 때Netsilon 9 · 11Netsilon 7에는 10 MHz · PPS 출력이 없으므로 이 출력을 기본으로 갖춘 모델을 고르세요.
PTP가 필요할 때Netsilon 9 · 11PTP는 두 모델에서 옵션 카드로 추가할 수 있습니다.

구성·옵션

Netsilon 7 본체·카드·안테나
주문 코드

구분옵션 코드내용
기본 모델907 900 · 907 901AC · DC 모델
이중화 전원907 902 · 907 903AC+DC · AC+AC 모델
네트워크 카드907 920 · 907 921RJ45 ×2 · SFP ×2
시계 출력 카드907 940 · 907 942AFNOR ×2 · 임펄스 ×1
전류 루프907 944전류 루프 입출력
GNSS 안테나907 034 · 907 044 · 907 047GPS+GLONASS · GLONASS · GPS, 별도 액세서리

제품 상세 이미지

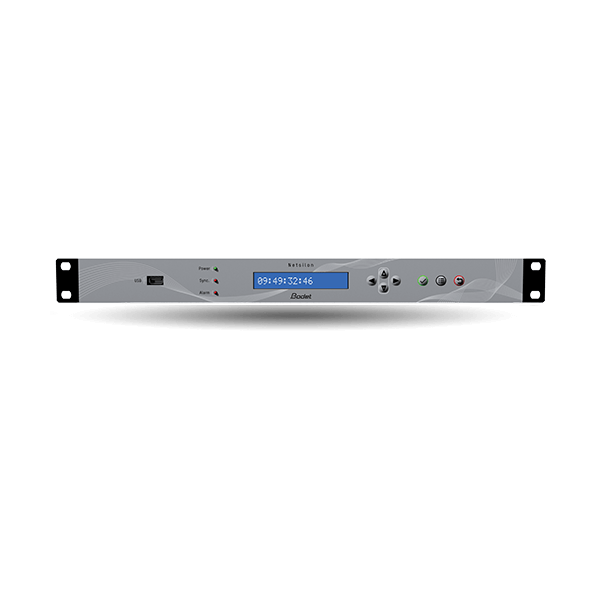

BODET Netsilon 7 상세 이미지 1
