ConnectPort® X2 Digi XBee 산업용 게이트웨이

MODEL
ConnectPort® X2
브랜드
DIGI

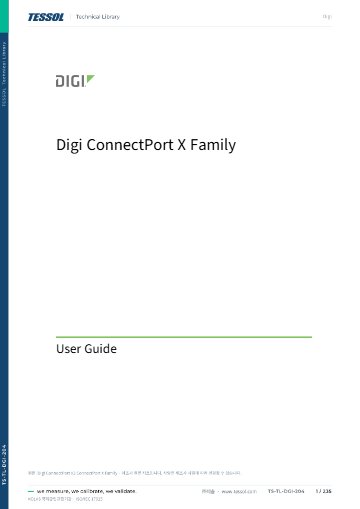

제품 자료
제품문의 구매하기

XBee 센서망 데이터를
IP망으로 보내는 게이트웨이

Digi ConnectPort X2 XBee-이더넷 게이트웨이

견적 받기

Digi 국내 정식 공급 파트너

Digi ConnectPort X2는 Zigbee 또는 900HP XBee 무선 센서 네트워크를 이더넷 IP망에 연결하는 XBee-이더넷 게이트웨이(XBee to IP Gateway, 센서망 게이트웨이)입니다. 9 – 30 VDC 입력으로 동작하며, 내장 Python 엔진으로 현장 장치의 데이터를 처리해 상위 시스템에 전달합니다.

10/100 Mbps 이더넷을 자동 감지하고, 소비전력은 대기 1.2 W, 최대 3.4 W로 낮습니다. 13.9 x 7.0 x 2.9 cm 산업용 케이스는 무게가 0.20 kg에 불과해 제어반이나 선반에도 무리 없이 설치할 수 있습니다. 이 게이트웨이는 (주)테솔이 국내에 공식 공급합니다.

9 – 30 VDC

입력 전원 범위

-30 – 70 °C

동작 온도 범위

8 MB · 16 MB

플래시 · RAM 용량

1500 VAC

이더넷 절연

특징

ConnectPort X2의
Python 실행과 원격 관리

핵심 특징현장에서 달라지는 점
XBee 모듈 옵션센서망에 맞춰 Zigbee나 900HP 모듈을 고르면 되므로, 이미 설치한 XBee 장치를 그대로 연결할 수 있습니다.
Python 앱 실행내장 Python 엔진이 장치 안에서 현장 맞춤 앱을 처리하므로 별도 PC 없이 데이터를 가공합니다.
Digi ESP 개발Python 코드를 작성하고 디버깅해 장치로 내려받는 과정까지 한 도구에서 마칠 수 있습니다.
Remote Manager 연동원격 장치를 백오피스 웹 서비스와 연결해 현장에 가지 않고도 배포와 관리를 진행할 수 있습니다.
웹 관리 화면HTTP/HTTPS 화면에서 설정하고 비밀번호로 접근을 제한해 비인가 변경을 막습니다.
SSL 터널SSL 터널로 데이터를 주고받아 공용 망을 지나는 센서 데이터의 노출을 줄입니다.

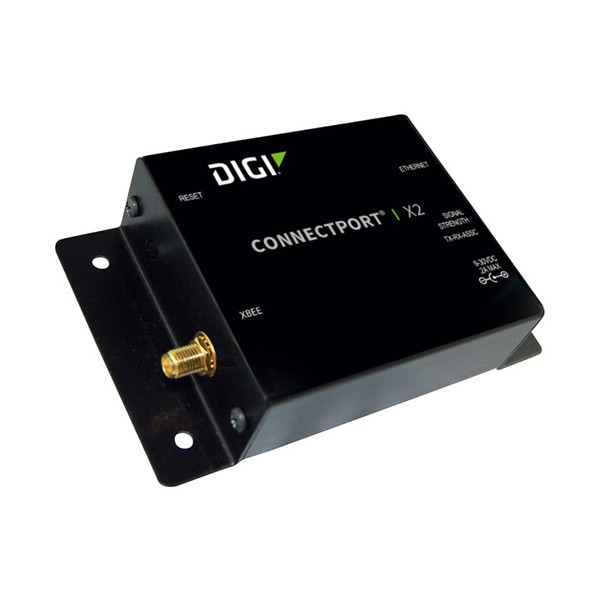

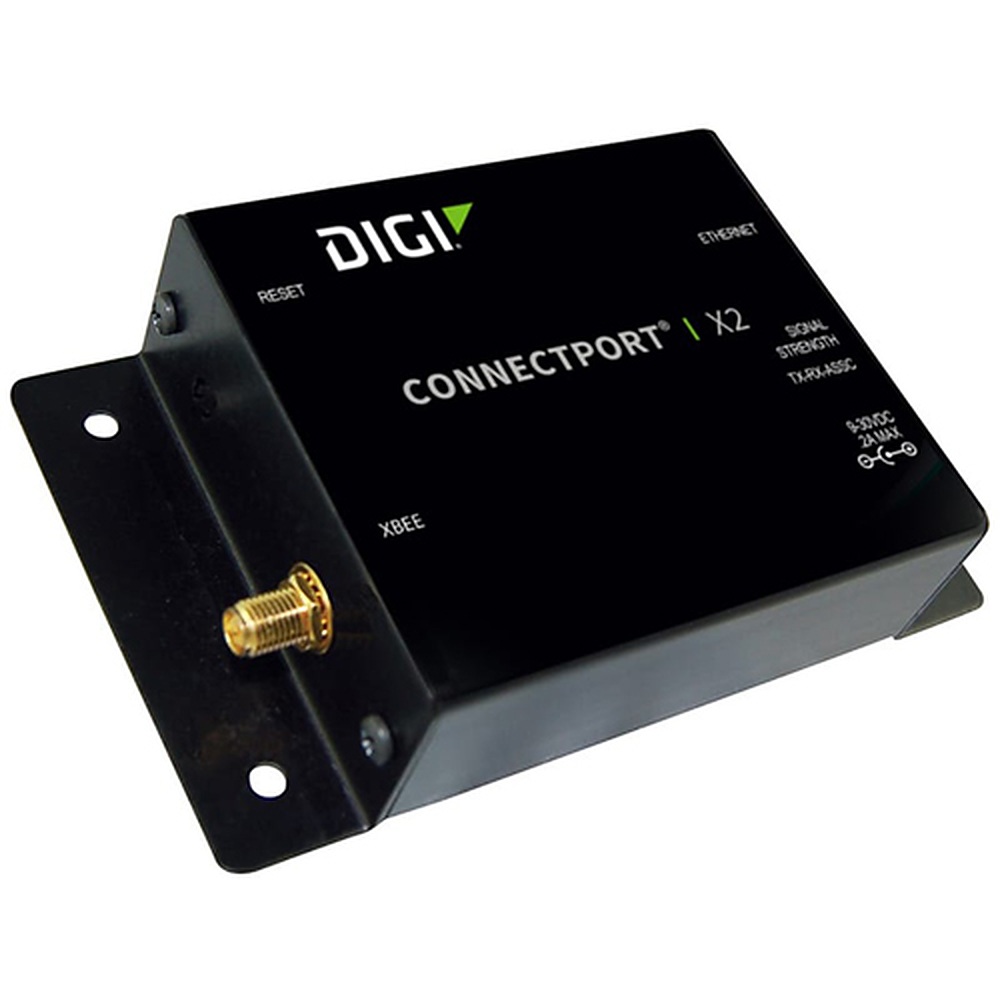

DIGI ConnectPort® X2 - 안테나 커넥터와 장착 브래킷이 있는 산업용 게이트웨이
안테나 커넥터와 장착 브래킷이 있는 산업용 게이트웨이

모듈 선택

ConnectPort X2의
XBee 옵션과 품번

무선 옵션은 Digi XBee 모듈의 Zigbee와 900HP 두 가지이며, 안테나 포트는 RP-SMA 암 커넥터입니다. 품번은 X2-Z11-EM-A, X2-Z11-EM-W, X2-HMU-EM-A, X2-HMA-EM-W, X2-HMU-EM-B로 나뉘므로 연결할 센서망의 무선 방식을 먼저 정한 뒤 주문하세요.

구분내용
무선 옵션Digi XBee 모듈 Zigbee 또는 900HP
품번X2-Z11-EM-A, X2-Z11-EM-W, X2-HMU-EM-A, X2-HMA-EM-W, X2-HMU-EM-B

게이트웨이 안에서 실행하는 Python 앱

내장 Python 스크립트 엔진이 센서 데이터를 가공하거나 조건을 판단한 뒤 이더넷으로 전달합니다. 코드는 Digi ESP에서 작성·디버깅한 다음 장치로 내려받아 실행하며, 원격 관리가 필요하면 Digi Remote Manager를 연결할 수 있습니다.

전원 구성

X2 전원 장치와
서지 보호

0 – 60 °C 범위에서는 포함된 12 VDC 전원 장치(잠금식 배럴 커넥터)를 사용하고, 확장 온도 범위에서 운용하려면 별매 전원 장치를 선택하세요. 포함 전원 장치를 사용할 때 4 kV 버스트와 2 kV 서지 보호 성능을 갖춥니다.

사용 방법

ConnectPort X2
설정 도구와 XBee 명령 예시

ConnectPort X2는 Device Discovery Utility로 네트워크에서 찾은 뒤 웹 관리 화면에서 설정합니다. 게이트웨이 안에서 실행할 Python 앱은 Digi ESP for Python으로 개발하고, 명령행(Telnet·SSH)이나 Digi Remote Manager에서 XBee AT 명령을 보낼 수 있습니다.

소프트웨어·도구하는 일
Device Discovery Utility for Microsoft Windows같은 네트워크에 있는 게이트웨이 찾기, 웹 관리 화면 열기
웹 관리 화면 (HTTP/HTTPS)네트워크·XBee 설정, 비밀번호 접근 제어
Digi ESP for PythonPython 앱 작성·디버깅, 게이트웨이로 내려받기 (Windows XP/Vista/Windows 7, Mac OS X 10.6 설치판)
명령행 (Telnet/SSH)XBee AT 명령 보내기, 상태 확인
Digi Remote Manager원격 장치 관리, 장치 UI의 Command Line Interface 사용

처음 연결하는 순서

순서할 일
1ConnectPort X2의 RJ-45 포트를 사내 이더넷에 연결하고 포함된 12 VDC 전원 장치를 연결합니다.
2Windows PC에서 Device Discovery Utility를 실행해 게이트웨이를 찾고 웹 관리 화면을 여세요.
3웹 관리 화면에서 네트워크와 XBee 설정을 확인하고 접속 비밀번호를 정합니다.
4Digi ESP for Python에서 Python 앱을 작성·디버깅한 뒤 게이트웨이로 내려받아 실행하세요.
5XBee 설정값을 바꿀 때는 Telnet·SSH 명령행이나 Remote Manager의 Command Line Interface에서 set xbee 명령을 입력합니다.

ConnectPort X2 명령행 XBee 명령 예시

명령하는 일
set xbee CC=[param]게이트웨이에 내장된 XBee에 AT 명령 설정(CC는 대문자 AT 명령명, 예: SO)
set xbee addr=[*XBee EUI-64 address of module*] CC=[param]RF 네트워크의 다른 XBee 모듈(64비트 확장 주소 지정)에 AT 명령 설정

이 명령은 OS 펌웨어 2.14.1.6 이상에서 사용할 수 있습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

Remote Manager 장치 목록에서는 Device ID의 마지막 16진수 6자리로 게이트웨이를 찾을 수 있습니다.

사양

ConnectPort X2
상세 사양

항목사양
무선 옵션Digi XBee 모듈 옵션 (Zigbee, 900HP), 안테나 포트 RP-SMA 암
이더넷RJ-45 1개, 10/100 Base-T 자동 감지, 1500 VAC 절연
데이터 속도 · 모드10/100 Mbps 자동 감지, 전이중 · 반이중 자동 감지
프로토콜UDP/TCP, DHCP, SNMPv1
LED이더넷 상태, 전원, 링크/동작
메모리플래시 8 MB, RAM 16 MB
전원9 – 30 VDC, 대기 1.2 W, 최대 3.4 W
전원 장치0 – 60 °C용 12 VDC 전원 장치(잠금식 배럴 커넥터) 포함, 확장 온도용은 별매
서지 보호4 kV 버스트(EFT) per-4-4, 2 kV 서지 per EN61000-4 (포함 전원 장치 사용 시)
동작 환경-30 – 70 °C, 5 – 95 % RH (비응축)
크기 · 무게13.9 x 7.0 x 2.9 cm · 0.20 kg
관리HTTP/HTTPS 웹 인터페이스, 비밀번호 접근 제어, IP 서비스 포트 제어, SSL 터널, Digi Remote Manager
규격안전 EN60950, CE, FCC Part 15 (Class A)

활용 분야

XBee 센서망을 IP망에
연결하는 현장

  • 현장 맞춤 앱 — Python 스크립트로 장치별 데이터 수집과 가공을 게이트웨이 안에서 처리합니다.
  • 원격 장치 관리 — Digi Remote Manager로 게이트웨이를 배포하고 관리합니다.
  • 백오피스 연동 — 웹 서비스로 기존 업무 앱에 장치 데이터를 전달합니다.
  • 기존 이더넷 활용 — 이미 깔린 사내 이더넷망에 XBee 장치를 연결합니다.
  • 장치 디버깅 — Digi ESP로 장치를 찾고 코드를 점검합니다.

선택 가이드

무선 방식에 맞춘
ConnectPort X2 선택

이럴 때 (현장 조건)권장 옵션선택 이유
Zigbee 무선 장치와 연결할 때Zigbee 옵션 모델XBee Zigbee 모듈을 탑재해 Zigbee로 구성한 센서망에 바로 연결됩니다.
900HP 무선 장치와 연결할 때900HP 옵션 모델XBee 900HP 모듈을 탑재해 900HP 장치로 구성한 센서망에 맞습니다.
현장 앱을 장치에서 직접 실행할 때Python 스크립트 지원 모델내장 Python 엔진과 Digi ESP 개발 환경으로 수집·가공 앱을 게이트웨이에서 실행할 수 있습니다.

구성·옵션

X2 구성품과
별매 전원 장치

구분내용
구성품ConnectPort X2 본체, 0 – 60 °C용 12 VDC 전원 장치(잠금식 배럴 커넥터)
옵션Digi XBee 모듈 Zigbee 또는 900HP
별매확장 온도용 전원 장치
