XTend 900MHz RF Modems Digi 900MHz 모뎀

MODEL
XTend 900MHz RF Modems
브랜드
DIGI

먼 시리얼 구간의 케이블을⁣ 무선으로 대신하는 RF 모뎀

Digi XTend 900 MHz RF 모뎀 (9XTend)⁣ 연결 : RS-232/422/485 DB-9⁣ 동작 온도 : -40 – 85 °C (산업용)⁣ 수신 전류 : 110 mA

견적 받기

Digi 한국 독점 공급 파트너

Digi XTend 900 MHz RF 모뎀(9XTend, 900 MHz 독립형 장거리 RF 모뎀)은 100 mW~1 W(20~30 dBm) 출력을 소프트웨어로 선택하는 모뎀입니다. RS-232/422/485 DB-9 모델과 USB 모델이 있으며, 장거리 시리얼 통신의 케이블 구간을 무선으로 대체합니다.

고이득 안테나를 사용하면 실외 가시거리가 최대 40 miles(64 km)에 이르고, 9,600 bps 처리량에서 -110 dBm의 수신 감도를 갖춰 약한 신호도 복원합니다. 이 모뎀은 (주)테솔이 국내에 공식 공급합니다.

100 mW ~ 1 W

소프트웨어 출력 조절

-110 dBm

9,600 bps 수신 감도

64 km

고이득 안테나 실외 거리

7 ~ 28 V

공급 전압

특징

출력과 감도를 높인⁣ 시리얼 모뎀

핵심 특징현장에서 달라지는 점
시리얼 케이블 대체배선 공사가 어려운 구간의 시리얼 통신을 무선으로 바꿔 공사 부담이 줄어듭니다.
소프트웨어 출력 조절짧은 구간은 낮은 출력으로, 장거리 구간은 높은 출력으로 소프트웨어에서 조정합니다.
-110 dBm 수신 감도9,600 bps에서 약한 신호까지 복원해 원거리 링크의 오류가 줄어듭니다.
AT·바이너리 명령AT 명령과 바이너리 명령 가운데 현장 장비에 맞는 방식으로 구성할 수 있습니다.
R·U 두 가지 모델산업용 시리얼 장비에는 R 모델을, PC 연결에는 U 모델을 고르면 됩니다.
R 버전 -40 ~ 85 °C옥외 함체와 비공조 설비실에서도 동작 범위를 확보합니다.

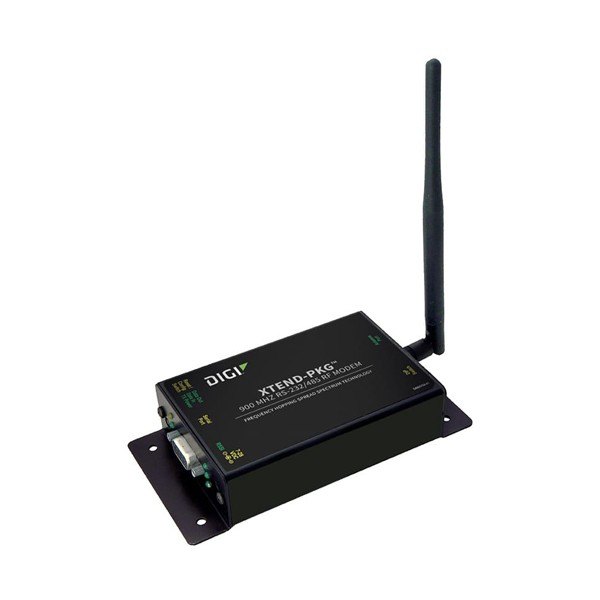

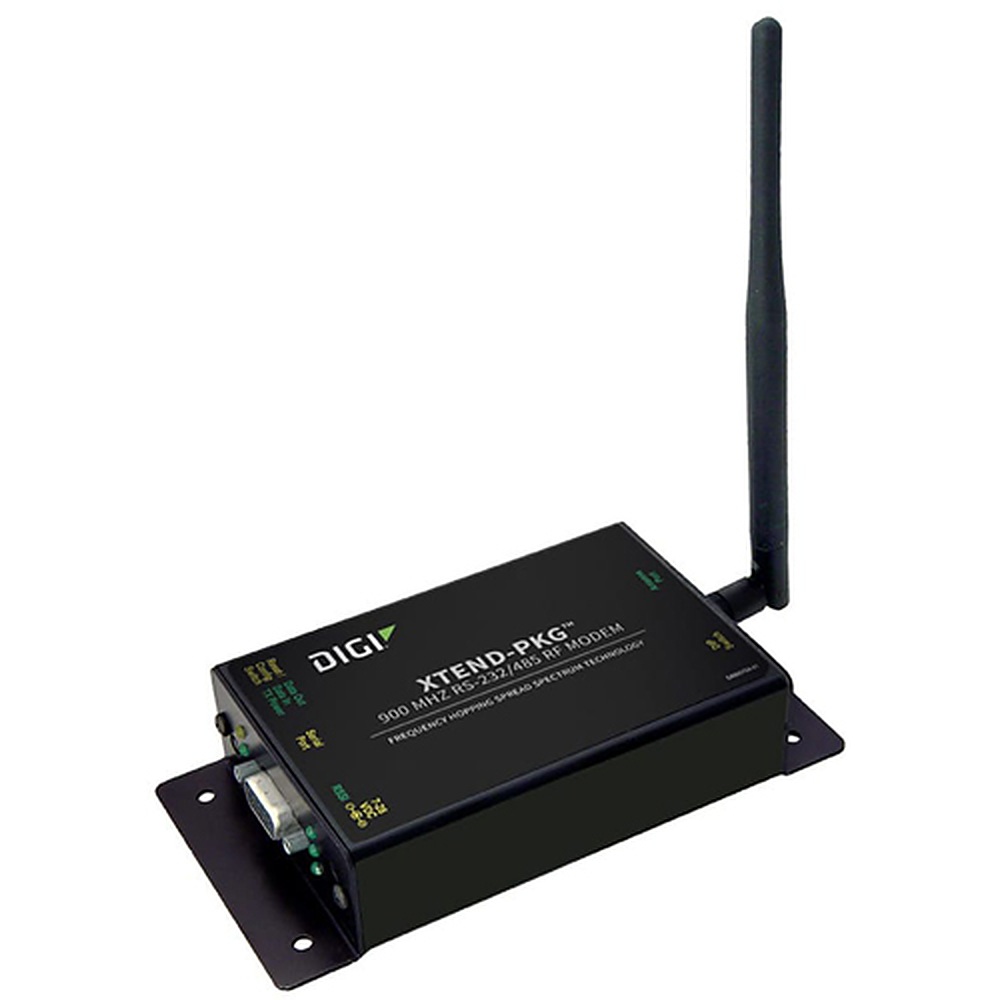

DIGI XTend 900MHz RF Modems - 안테나를 연결한 소형 무선 모뎀 외형
안테나를 연결한 소형 무선 모뎀 외형

링크 설계

안테나와 출력에 따른⁣ 통신 거리

2.1 dB 다이폴과 고이득 안테나

2.1 dB 다이폴 안테나에서는 실외 가시거리가 최대 9 miles(14 km), 실내·도심은 최대 1000 ft(305 m)이며, 고이득 안테나로 바꾸면 최대 40 miles(64 km)까지 늘어납니다. 최대 EIRP는 6 dB 안테나를 포함해 4 W이므로 안테나 이득을 키울 때는 설치 지역의 허용 출력 규정을 함께 확인하세요.

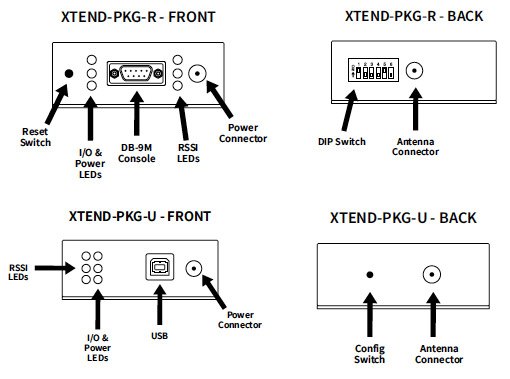

DIGI XTend 900MHz RF Modems - 모뎀 전면·후면의 LED, 단자, 스위치 위치도
모뎀 전면·후면의 LED, 단자, 스위치 위치도

사용 방법

XTend 900 MHz 모뎀⁣ R·U 모델 연결과 AT 명령

XTend 900 MHz RF 모뎀은 Digi XCTU 소프트웨어로 설정하고 시험합니다. R 모델은 DB-9 시리얼 포트로, U 모델은 USB로 PC에 연결하며, 송신 출력과 주소 같은 파라미터는 AT 명령이나 바이너리 명령으로 바꿀 수 있습니다.

소프트웨어·도구하는 일
Digi XCTU모뎀 설정값 읽기·쓰기, 기본값 불러오기
XCTU Terminal 탭AT 명령 입력과 데이터 송수신 확인
AT 명령 모드+++ 또는 Config 스위치로 진입해 파라미터 조회·변경

처음 연결하는 순서

순서할 일
1RPSMA 커넥터에 안테나를 연결합니다. 1 W 출력으로 쓸 때는 모뎀끼리 2 m 이상 떨어뜨리세요.
2XTend-PKG-R은 RS-232로 쓸 때 DIP 스위치 1번과 5번을 ON, 나머지를 OFF로 둡니다. 1번을 OFF로 두면 RS-485/422 모드입니다.
3R 모델은 DB-9 케이블로 PC 시리얼 포트에, U 모델은 USB 케이블로 PC에 연결합니다.
47-28 VDC 전원(센터 플러스, 5.5/2.1 mm)을 연결합니다. DIP 스위치는 전원을 켤 때만 읽습니다.
5XCTU에서 COM 포트를 9600 bps, 8N1로 맞춰 모뎀을 연결합니다.
6Terminal 탭에서 +++를 보내 OK를 확인한 뒤 필요한 파라미터를 설정하고 ATWR로 저장합니다.

XTend 모뎀 AT 명령 예시

명령하는 일
+++명령 모드 진입(앞뒤 1초 동안 입력 없음)
ATDT현재 목적지 주소 읽기
ATWR변경한 값을 비휘발성 메모리에 저장
ATCN명령 모드 종료
ATBD4B00인터페이스 속도를 19200 b/s로 설정(비표준 속도 입력)

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 모델의 사용자 가이드를 함께 확인하세요.

XTend-PKG-U를 외부 전원 없이 USB 버스 전원으로만 동작시키면 PL 명령으로 송신 출력을 100 mW 이하로 제한해야 합니다. 높은 출력이 필요하면 7-28 V 외부 전원을 연결하세요.

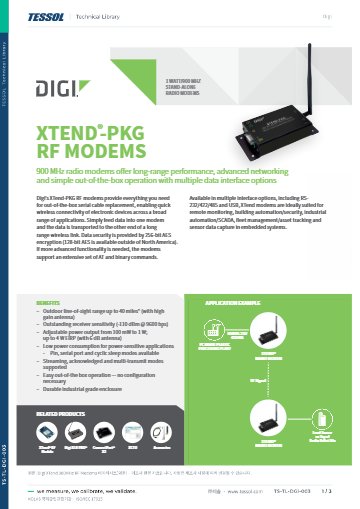

사양

XTend R·U 모델⁣ 비교 사양

항목XTend-PKG-RXTend-PKG-U
연결RS-232/422/485 DB-9USB
동작 온도-40 – 85 °C (산업용)0 – 70 °C (상업용)
수신 전류110 mA100 mA (자체 전원)
핀 슬립 전류18 mA17 mA
유휴 전류 (주기적 슬립)19 – 39 mA21 – 35 mA (자체 전원)

시리즈 공통 사양

항목사양
송신 출력 (소프트웨어 선택)100 mW – 1 W (20 – 30 dBm)
실외 RF 가시거리2.1 dB 다이폴 최대 9 miles (14 km), 고이득 안테나 최대 40 miles (64 km), 실내 · 도심 최대 1000 ft (305 m)
데이터 속도RF 10 – 125 Kbps, 인터페이스 10 – 230,400 bps
수신 감도-110 dBm (9,600 bps), -100 dBm (115,200 bps)
공급 전압7 – 28 V
최대 EIRP최대 4 W (6 dB 안테나 포함)
송신 전류R 버전 최대 580 mA
시리얼 포트 슬립 전류45 mA
크기 · 무게6.99 x 13.97 x 2.86 cm (2.75 x 5.50 x 1.13 in) · 200 g (7.10 oz)
안테나 커넥터 · 임피던스RPSMA (역극성 SMA) · 50 Ω 불평형
동작 주파수ISM 902 – 928 MHz
변조 · 확산FSK · 주파수 호핑 (FHSS)
네트워크 구성피어투피어 (마스터 · 슬레이브 종속 없음), 점대점, 점대다
채널50개 주파수를 10개 호핑 시퀀스가 공유
암호화256비트 AES (FIPS-197), 북미 외 지역은 128비트
인증FCC Part 15.247 · Industry Canada · 호주 RCM

활용 분야

장거리 시리얼 통신이⁣ 필요한 현장

  • 원격 모니터링 — 떨어진 장비의 상태를 무선으로 수신합니다.
  • 빌딩 자동화·보안 — 건물 설비와 보안 신호를 무선으로 연결합니다.
  • 산업 자동화·SCADA — 제어 시스템과 현장 장비를 케이블 없이 연결합니다.
  • 차량 관리·자산 추적 — 이동 장비의 데이터를 전송합니다.
  • 센서 데이터 수집 — 현장 센서 값을 중앙으로 모읍니다.

선택 가이드

연결 방식과 용도로 고르는⁣ 900 MHz 모뎀

이럴 때 (연결 방식)권장 모델선택 이유
RS-232, RS-422, RS-485 장비를 연결할 때XTend-PKG-RDB-9 커넥터에 -40 – 85 °C 산업용 온도 범위여서 옥외 설치에 적합합니다.
USB 장비 또는 PC를 연결할 때XTend-PKG-UUSB로 연결하며 0 – 70 °C 상업용 온도 범위입니다.
아날로그·디지털 I/O를 함께 쓸 때XBee SX RF 모뎀 (XM-X9-5P-U)10핀 스크류 단자로 센서 신호를 직접 입력합니다.
최대 24 dBm 포트 모델이 필요할 때XBee-PRO 900HP RF 모뎀RS-232·RS-485·USB 모델 가운데 연결 방식에 맞춰 고를 수 있습니다.

구성·옵션

XTend 모델과⁣ RPSMA 안테나 연결

항목내용
모델XTend-PKG-R (RS-232/422/485 DB-9), XTend-PKG-U (USB)
안테나 연결RPSMA (역극성 SMA), 50 Ω 불평형
