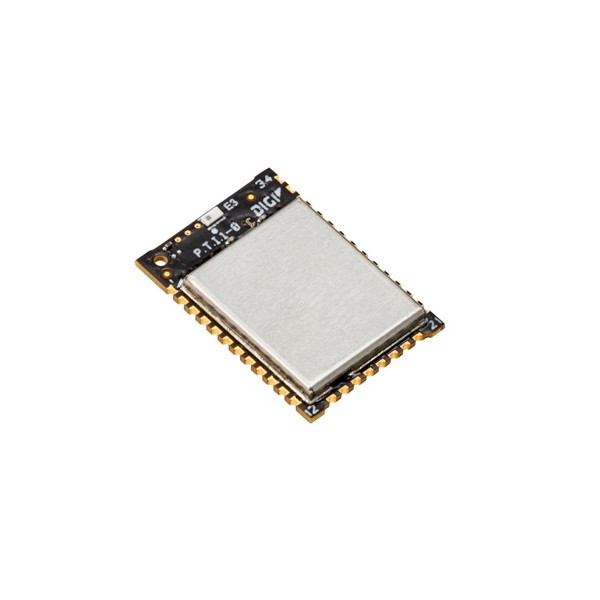

XBee RR DigiMesh, 마이크로 타입

MODEL: 2.4GHz 매쉬형 무선 모듈
브랜드: DIGI

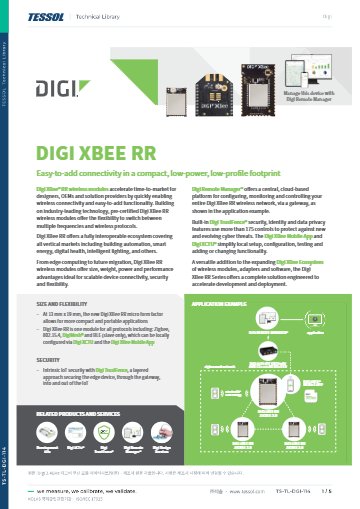

제품 자료: 데이터시트(영문)

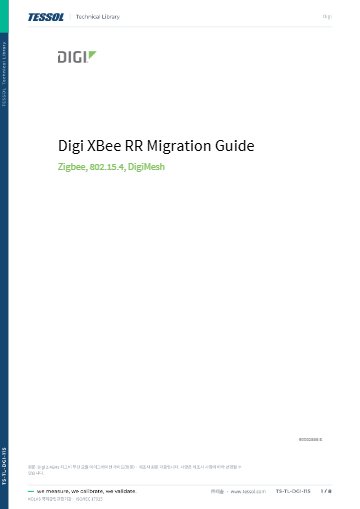

마이그레이션 가이드(영문)

제품문의 구매하기

13 × 19 mm 소형 기기에
넣는 RR 마이크로 모듈

Digi XBee RR 802.15.4 · DigiMesh 2.4 마이크로 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee RR 802.15.4와 DigiMesh 2.4 마이크로 모듈은 13 × 19 × 2 mm 크기에 1.71~3.8 V로 동작하는 2.4 GHz 무선 모듈(XBee RR 마이크로 RF 모듈)입니다. 802.15.4와 DigiMesh 2.4 중 프로토콜을 선택하며, 일반형 +8 dBm과 PRO +19 dBm 출력을 지원합니다.

XBee 3와 기능적으로 같은 계열이지만 MicroPython과 전체 BLE 프로그래밍 기능, DIO10·DIO11이 빠져 있습니다. 실외 가시거리는 일반형 최대 1200 m, PRO 최대 3200 m입니다. 이 마이크로 모듈은 (주)테솔이 국내에 공식 공급합니다.

2종

802.15.4 · DigiMesh 2.4 프로토콜

1.71 ~ 3.8 V

모듈 공급 전압 범위

14 mA

수신 시 소비 전류

96 kB

내장 RAM 용량

특징

작은 기판에 실장하는
RR 마이크로

핵심 특징	현장에서 달라지는 점
13 × 19 × 2 mm 크기	소형 기기와 웨어러블 기판에도 무선 통신 기능을 넣을 수 있습니다.
802.15.4와 DigiMesh 선택	같은 마이크로 폼 팩터에서 프로토콜만 바꿔 직접 통신이나 메시 구성을 선택할 수 있습니다.
일반형·PRO 두 출력	+8 dBm과 +19 dBm 중에서 거리와 전류 예산에 맞춰 고릅니다.
1.71~3.8 V 넓은 전압	코인 배터리와 저전압 전원 설계까지 폭넓게 대응합니다.
BLE 4.2 슬레이브	BLE 5.0 기기와 1M PHY로 통신하므로 스마트폰으로 설정하는 경로가 하나 더 생깁니다.

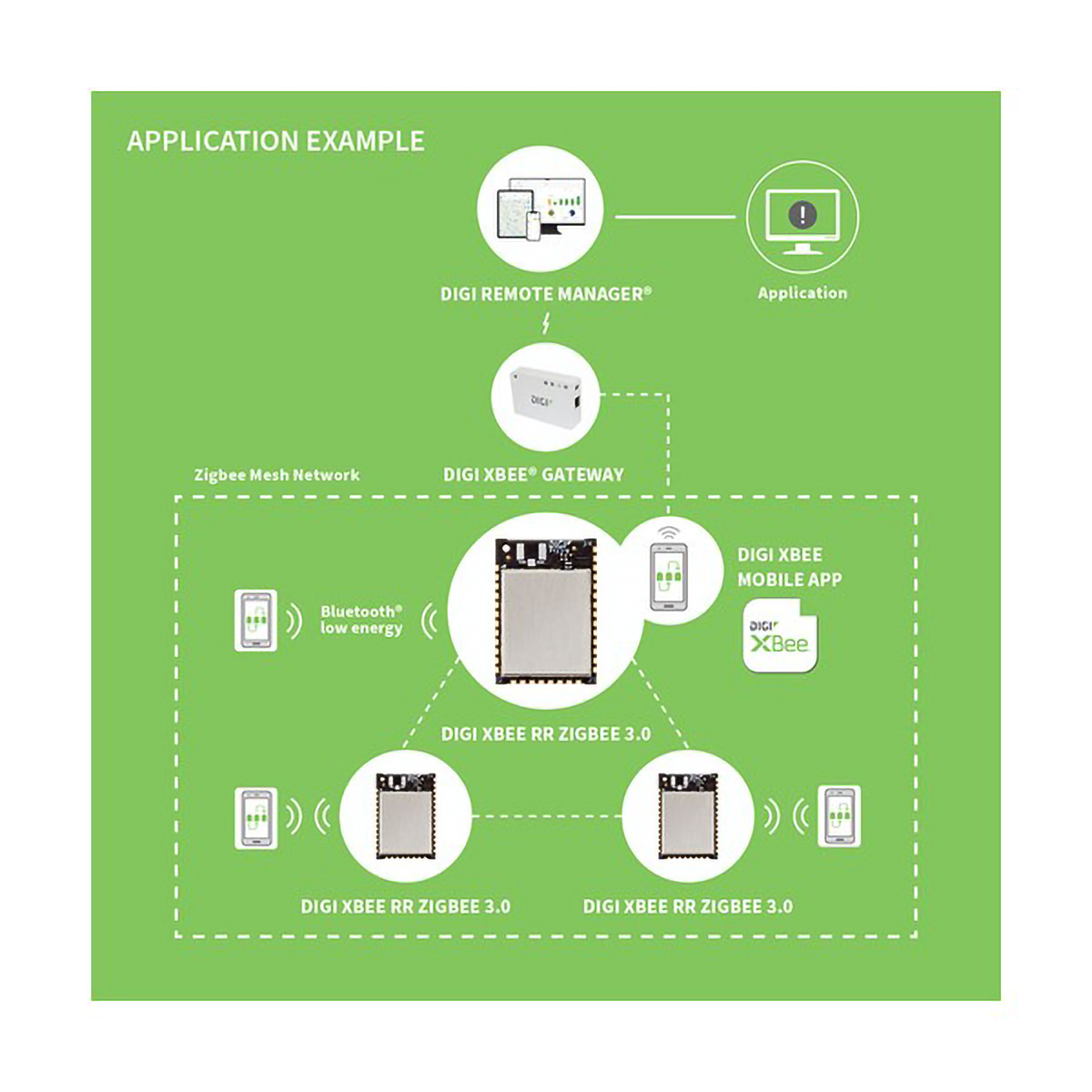

XCTU와 IX15 연동	XCTU와 XBee 모바일 앱으로 설정하고 IX15 게이트웨이를 거쳐 Digi Remote Manager로 관리합니다.

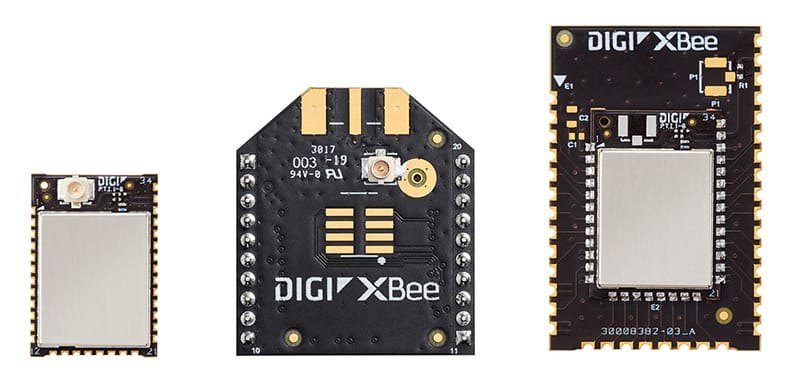

세 가지 형태의 XBee 무선 모듈 외형

프로토콜 선택

802.15.4와 DigiMesh
선택 기준

802.15.4는 라우팅 없이 모듈끼리 직접 통신하므로 구성이 단순하고, DigiMesh는 모든 노드가 같은 역할을 하며 노드를 추가해 통신 거리를 넓힐 수 있습니다. RR 마이크로의 파트 넘버는 802.15.4가 일반형·PRO 각 1종, DigiMesh 2.4가 PRO 3종이므로 필요한 조합이 있는지 구성표에서 먼저 확인하세요.

마이크로 전용 제품군

RR 마이크로 제품군은 마이크로 형태만 있습니다. SMT와 스루홀 형태가 필요하면 XBee RR Zigbee 3.0 제품의 파트 넘버를 참고하세요.

사용 방법

XBee RR 마이크로 모듈
XCTU 설정과 Bluetooth 앱 연결

XBee RR 마이크로 모듈은 XCTU의 Configuration 작업 모드에서 설정하며, 프로토콜(802.15.4·DigiMesh 등) 변경도 XCTU의 펌웨어 업데이트로 진행합니다. Bluetooth LE를 켜면 Digi XBee Mobile 앱에서 설정을 확인할 수 있습니다.

소프트웨어·도구	하는 일
XCTU	Configuration 작업 모드 설정, Update firmware로 프로토콜 변경
Digi XBee Mobile 앱	Bluetooth LE로 모듈 설정 확인 (Android 5.0 이상, iOS 11 이상)
AT 명령	ATBT 1 등 매개변수 변경

처음 연결하는 순서

순서	할 일
1	마이크로 모듈을 장착한 보드를 USB로 PC에 연결하고 XCTU에 추가합니다.
2	Configuration 작업 모드에서 모듈을 선택해 설정을 바꾸세요.
3	다른 프로토콜이 필요하면 Update firmware에서 해당 펌웨어를 고릅니다.
4	Bluetooth를 사용하려면 BT를 Enabled[1]로 바꾸고 Write setting을 누르세요.
5	Bluetooth authentication not set 창에서 Configure를 눌러 비밀번호를 정한 뒤 XBee Mobile 앱에서 같은 비밀번호로 접속합니다.

XBee RR AT 명령 예시

명령	하는 일
ATBT 1	Bluetooth LE 켜기

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

Bluetooth LE는 출하 시 꺼져 있습니다. Bluetooth 설정에는 XCTU 6.4.2 이상이 필요하며, 앱으로 접속하기 전에 XCTU에서 BT 설정과 인증 비밀번호를 먼저 지정하세요.

사양

RR 마이크로 모듈
일반형·PRO 사양

항목	사양
프로토콜 · 칩셋	802.15.4 또는 DigiMesh 2.4 · Silicon Labs EFR32MG SoC
주파수 · 채널 · 속도	ISM 2.4 GHz · 16채널 · RF 250 kbps · 시리얼 최대 1 Mbps
송신 출력	일반형 6.3 mW (+8 dBm) · PRO 79 mW (+19 dBm) · 채널 26은 일반형·PRO 모두 최대 +3 dBm
수신 감도	-103 dBm (1 % PER, 일반 모드)
통신 거리	일반형 실내·도심 최대 60 m (200 ft) · 실외 가시거리 최대 1200 m (4000 ft) / PRO 실내·도심 최대 90 m (300 ft) · 실외 가시거리 최대 3200 m (2 miles)
공급 전압	1.71 – 3.8 V
송신 전류	일반형 32 mA (+8 dBm) · PRO 193 mA (+19 dBm), 3.3 V 기준
수신 전류	14 mA
슬립 전류	8 µA (25 °C)
시리얼 인터페이스	UART · SPI
디지털 I/O · ADC	디지털 I/O 13개 · 10비트 ADC 4채널
메모리	1 MB · RAM 96 kB
블루투스	BLE 4.2 슬레이브 전용 · BLE 5.0 기기와 1M PHY로 상호 운용 · 최대 1 Mbps · 실내·도심 최대 15 m (49 ft) · 실외 최대 300 m (984 ft) · +8 dBm · 수신 감도 -95 dBm
동작 온도	-40 °C – +85 °C
폼 팩터 · 안테나	마이크로 · U.FL · RF 패드 · 칩
치수	13 × 19 × 2 mm
구성 방법	API · AT 명령 (로컬 또는 OTA)
간섭 내성	DSSS (직접 시퀀스 확산 스펙트럼)
암호화	128/256비트 AES
신뢰 전송	재전송 · 확인 응답
식별자	PAN ID · 주소 · 클러스터 ID · 엔드포인트(선택)
미지원	MicroPython · 전체 BLE 프로그래밍 서비스 · DIO10 · DIO11

활용 분야

초소형 무선 노드가
필요한 현장

소형 센서 기기 — 13 × 19 mm 모듈을 내장해 휴대형 계측기에 무선 기능을 추가합니다.
직접 통신 센서 단말 — 802.15.4 모듈로 수집기와 점대점 링크를 구성합니다.
메시 센서망 — DigiMesh 2.4 PRO 모듈로 동등 노드 메시를 구성합니다.
저전압 배터리 장비 — 1.71 V부터 동작하는 전원 범위로 코인 전지 설계를 단순화합니다.

모듈 장착 형태별 안테나 타입과 손에 쥔 모듈 크기

선택 가이드

통신 구조에 맞는
XBee RR 모델

이럴 때 (통신 구조)	권장 모델	선택 이유
라우팅 없이 직접 통신할 때	XBee RR 802.15.4 (마이크로)	모듈끼리 직접 통신하는 단순한 구성입니다.
메시로 통신 거리를 넓힐 때	XBee RR DigiMesh 2.4 (마이크로)	노드를 추가해 통신 범위를 넓힐 수 있습니다.
Zigbee 3.0 메시가 필요할 때	XBee RR Zigbee 3.0	TH·SMT·마이크로 세 형태를 모두 지원합니다.
실외 거리를 늘릴 때	PRO 파트 (아래 구성표)	+19 dBm 출력으로 실외 3200 m까지 연결합니다.

구성·옵션

프로토콜·출력별
파트 넘버

프로토콜	구분	파트 넘버 (안테나)
802.15.4	일반형	XBRR-24ARM-J (RF 패드)
802.15.4	PRO	XBRR-24ACM (칩)

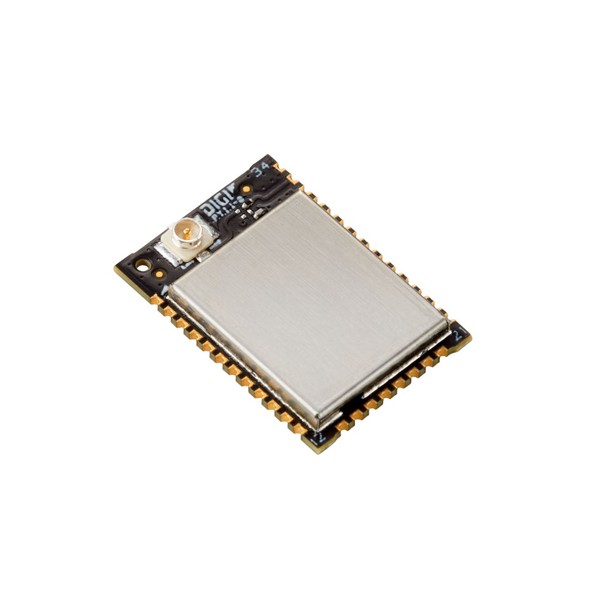

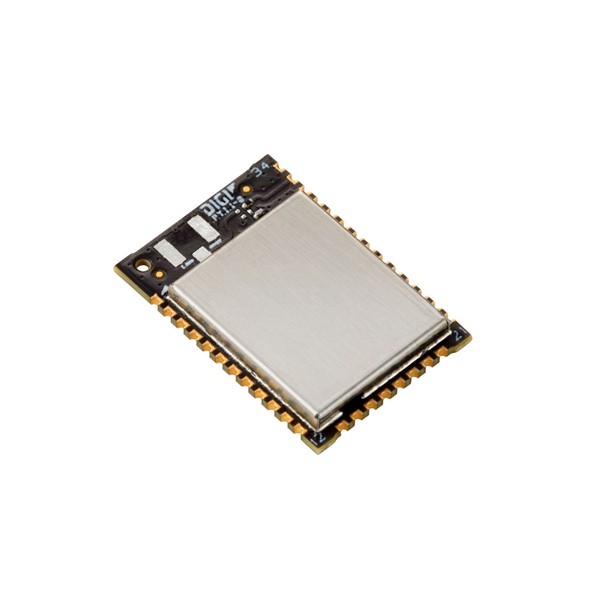

DigiMesh 2.4	PRO	XBRR-24DMUM (U.FL) · XBRR-24DMRM (RF 패드) · XBRR-24DMCM (칩)

RR 마이크로와
함께 보는 XBee 모듈

XBee 3에서 RR 마이크로로 옮길 수 있습니까?
네, 이전 가이드에 따라 옮길 수 있습니다. RR은 MicroPython을 지원하지 않으므로 해당 코드를 사용하는 설계라면 펌웨어부터 점검하세요.
XBee RR에서 802.15.4와 DigiMesh는 어떻게 고릅니까?
노드 수와 거리에 따라 고릅니다. 802.15.4는 라우팅 없이 모듈끼리 직접 통신하고, DigiMesh는 모든 노드가 같은 역할을 하는 메시입니다.
RR 마이크로에 SMT나 스루홀 형태도 있습니까?
아닙니다. 이 제품군은 마이크로 형태만 있으며, SMT와 스루홀은 XBee RR Zigbee 3.0 제품을 참고하세요.
RR 마이크로의 공급 전압은 XBee 3와 어떻게 다릅니까?
1.71~3.8 V로 XBee 3 마이크로의 2.1~3.6 V보다 넓습니다. 저전압 배터리 설계에서 전원 선택지가 늘어납니다.
