Digi XBee3-Pro ZB, 마이크로 타입
Digi 국내 정식 공급 파트너
Digi XBee 3 PRO Zigbee 3.0은 ISM 2.4 GHz에서 +19 dBm으로 송신하는 고출력 Zigbee 3.0 무선 모듈(XBee PRO Zigbee RF 모듈)입니다. 실외 가시거리 최대 3200 m와 실내·도심 90 m를 확보해 건물 사이나 넓은 야외의 센서 노드를 메시로 연결합니다.
일반형과 같은 Zigbee 3.0 기능에 출력만 높였으므로, 펌웨어와 네트워크 설계를 그대로 두고 거리만 늘릴 수 있습니다. 공급 전압은 2.1~3.6 V이며, 이 PRO 모듈은 (주)테솔이 국내에 공식 공급합니다.
특징
Zigbee 3.0 기능은 같고
출력은 높인 PRO 모듈
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| +19 dBm 고출력 | 노드 간격이 넓어져 중계 노드와 설치 지점이 줄어듭니다. |
| 실외 가시거리 3200 m | 건물 사이나 넓은 야외 현장에서도 라우터를 추가하지 않고 링크를 구성할 수 있습니다. |
| 일반형과 같은 Zigbee 3.0 | 기존 일반형 설계의 펌웨어와 설정을 그대로 사용해 개발 부담이 늘지 않습니다. |
| TH · SMT · 마이크로 형태 | 기판 조건에 맞는 형태를 골라 PRO 출력을 같은 방식으로 내장할 수 있습니다. |
| MicroPython과 XCTU | 모듈 안에서 처리 코드를 실행하고 XCTU로 구성을 바꾸므로 외부 컨트롤러가 필요 없습니다. |
| TrustFence와 AES | 128/256비트 AES와 Digi TrustFence로 원거리 링크의 데이터를 보호합니다. |

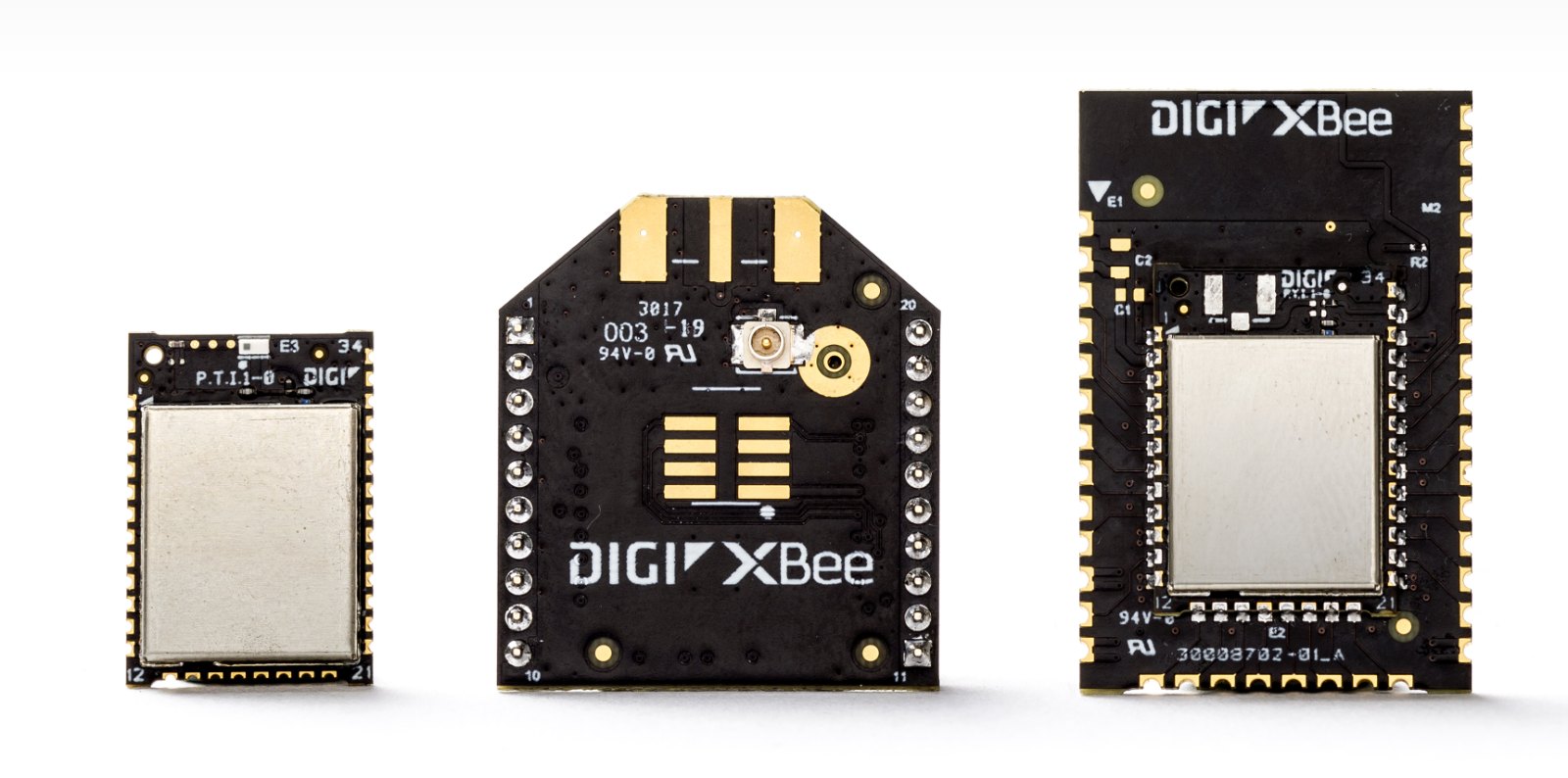

크기와 형태가 다른 무선 모듈 3종의 외형
거리·혼용
일반형과 혼용할 때의
Zigbee 거리 비대칭
PRO는 출력이 높아 멀리 보낼 수 있지만, 수신 감도는 -103 dBm으로 일반형과 같으므로 일반형 노드가 PRO의 신호를 받는 거리보다 PRO가 일반형의 응답을 받는 거리가 짧을 수 있습니다. 한 네트워크에 두 종류를 섞을 때는 일반형이 닿는 범위를 기준으로 노드를 배치하세요.
옥외 설치 안테나 선택
실외 3200 m는 장애물 없는 자유 공간 기준 값이므로, 안테나 높이와 방향, 날씨, 지형에 따라 줄어듭니다. 외부 안테나가 필요하다면 RPSMA나 U.FL 파트를 선택하세요.
전원 설계
송신 135 mA
전원 용량 산정
PRO의 송신 전류는 +19 dBm에서 135 mA로 일반형 40 mA의 3배를 넘으므로 레귤레이터 용량과 배터리를 일반형보다 넉넉하게 선정하세요. 배터리 노드라면 송신 주기를 길게 잡아 평균 전류를 낮추는 것이 기본입니다.
안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교
사용 방법
XBee 3 PRO Zigbee 3.0
설정 도구와 명령 입력 방법
고출력형 XBee 3 PRO Zigbee 3.0은 XCTU에서 설정하고, 호스트 MCU에서는 UART로 AT 명령이나 API 프레임을 보냅니다. 설정은 로컬 또는 OTA(무선)로 바꿀 수 있습니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| XCTU | 모듈 검색·추가, 설정값 읽기와 쓰기, 펌웨어 프로토콜 변경(Update firmware) |
| Digi XBee Mobile | Bluetooth LE로 스마트폰에서 모듈 설정 확인 |
| AT 명령·API 프레임 | 호스트 MCU에서 UART로 설정 변경과 데이터 송수신 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | 모듈을 전원이 꺼진 개발 보드에 끼우고 USB로 PC에 연결합니다. |
| 2 | XCTU에서 모듈을 검색해 추가하세요. |
| 3 | 같은 네트워크에 넣을 모듈끼리 네트워크 설정을 맞추고 모듈마다 NI를 정합니다. |
| 4 | 설정을 저장한 뒤 다른 노드와 송수신을 확인하세요. |
XBee 3 명령 모드 예시
| 명령 | 하는 일 |
|---|---|
| +++ | 명령 모드 진입(응답 OK) |
| ATNIMy XBee,AC | 노드 이름 변경과 적용 |
명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 펌웨어의 사용자 가이드를 함께 확인하세요.
명령 모드에 들어갈 때는 +++ 앞뒤로 1초씩 아무것도 입력하지 말고, +++ 뒤에 Enter를 누르지 마세요. 아무 입력 없이 10초(CT 기본값)가 지나면 명령 모드가 자동으로 끝납니다.
사양
XBee 3 PRO Zigbee
상세 사양
| 항목 | 사양 |
|---|---|
| 프로토콜 · 칩셋 | Zigbee 3.0 · Silicon Labs EFR32MG SoC |
| 주파수 · 채널 | ISM 2.4 GHz · 16채널 |
| 데이터 속도 | RF 250 kbps · 시리얼 최대 1 Mbps |
| 송신 출력 | +19 dBm |
| 수신 감도 | -103 dBm (1 % PER, 일반 모드) |
| 통신 거리 | 실내·도심 최대 90 m (300 ft) · 실외 가시거리 최대 3200 m (2 miles) |
| 공급 전압 | 2.1 – 3.6 V |
| 송신 전류 | 135 mA (+19 dBm) |
| 수신 전류 | 15 mA |
| 전원 차단 전류 | 1.7 µA (25 °C) |
| 시리얼 인터페이스 | UART · SPI · I2C |
| 디지털 I/O · ADC | 디지털 I/O 15개 · 10비트 ADC 4채널 |
| CPU · 메모리 | HCS08 최대 50.33 MHz · 메모리 1 MB · RAM 128 KB (MicroPython용 32 KB) |
| 동작 온도 | -40 °C – +85 °C |
| 구성 방법 | API · AT 명령 (로컬 또는 OTA) |
| 간섭 내성 | DSSS (직접 시퀀스 확산 스펙트럼) |
| 암호화 | 128/256비트 AES |
| 신뢰 전송 | 재전송 · 확인 응답 |
| 식별자 | PAN ID · 주소 · 클러스터 ID · 엔드포인트(선택) |
| 폼 팩터 | 스루홀 · 표면 실장 · 마이크로 |
| 안테나 | TH: PCB · U.FL · RPSMA / SMT: RF 패드 · PCB · U.FL / 마이크로: U.FL · RF 패드 · 칩 |
| 치수 (L × W × H) | TH 2.438 × 2.761 cm (0.960 × 1.087 in) · SMT 2.199 × 3.4 × 0.305 cm (0.866 × 1.33 × 0.120 in) · 마이크로 13 × 19 × 2 mm (0.533 × 0.76 × 0.087 in) |
| 인증 | FCC, IC |
| 호환 · 관리 | XBee 시리즈 통신 호환 · Digi Remote Manager · Digi TrustFence |
| 설정 도구 | XCTU · MicroPython |
활용 분야
PRO Zigbee 원거리 링크가
필요한 현장
- 건물 사이 연결 — 구내 건물 간 센서 데이터를 중계 없이 전달합니다.
- 넓은 야외 현장 — 농장, 플랜트, 저수지처럼 노드 간격이 먼 설비를 연결합니다.
- 지하·차폐 구간 — 높은 출력으로 벽과 층을 통과하는 신호 여유를 확보합니다.
- 빌딩 자동화와 스마트 에너지 — 층이 많은 건물의 말단 노드와 미터를 연결합니다.
선택 가이드
거리 요구에 맞는
XBee 3 모델 선택
| 이럴 때 (거리·구성) | 권장 모델 | 선택 이유 |
|---|---|---|
| 실내 거리면 충분할 때 | XBee 3 Zigbee 3.0 | +8 dBm 일반형이라 송신 전류가 낮고 실내 거리에 충분합니다. |
| 실외 거리를 더 늘릴 때 | XBee 3 PRO Zigbee 3.0 | +19 dBm 출력으로 실외 3200 m까지 Zigbee 메시를 넓힙니다. |
| PRO 출력의 점대다 구성이 필요할 때 | XBee 3 PRO 802.15.4 | PRO 출력 그대로 라우팅 없이 직접 통신합니다. |
| PRO 출력의 동등 노드 메시가 필요할 때 | XBee 3 PRO DigiMesh 2.4 | 코디네이터 없이 모든 노드가 동등한 메시를 PRO 출력으로 구성합니다. |
구성·옵션
PRO Zigbee 형태·안테나별
파트 넘버
| 파트 넘버 | 안테나 | 형태 · 크기 |
|---|---|---|
| XB3-24Z8ST | RPSMA | 스루홀 (TH) · 2.438 x 2.761 cm |
| XB3-24Z8UT | U.FL | 스루홀 (TH) · 2.438 x 2.761 cm |
| XB3-24Z8PT | PCB 안테나 | 스루홀 (TH) · 2.438 x 2.761 cm |
| XB3-24Z8RS | RF 패드 | 표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm |
| XB3-24Z8US | U.FL | 표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm |
| XB3-24Z8PS | PCB 안테나 | 표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm |

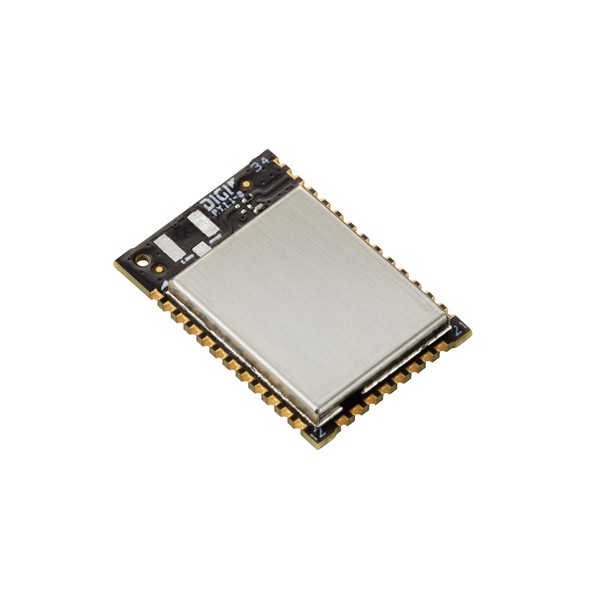

| XB3-24Z8RM | RF 패드 | 마이크로 (MMT) · 13 x 19 x 2 mm |

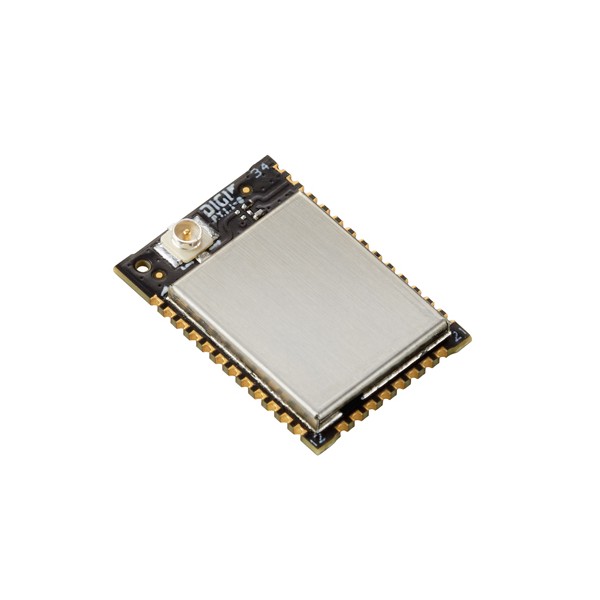

| XB3-24Z8UM | U.FL | 마이크로 (MMT) · 13 x 19 x 2 mm |

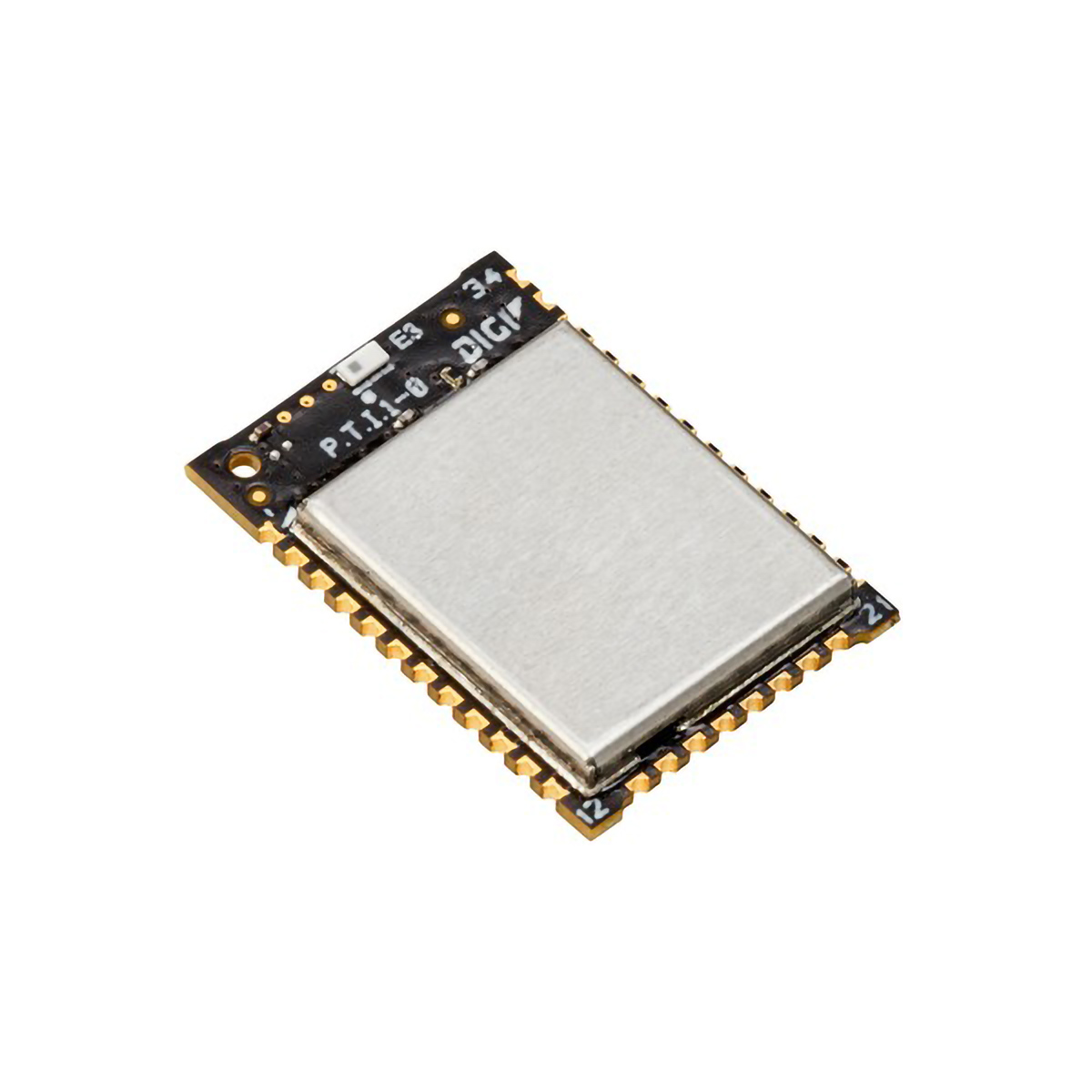

| XB3-24Z8CM | 칩 안테나 | 마이크로 (MMT) · 13 x 19 x 2 mm |
관련 제품
PRO Zigbee와 비교할
XBee 모듈
- Digi XBee 3 Zigbee 3.0 무선 모듈 (+8 dBm)
- Digi XBee RR Zigbee 3.0 무선 모듈
- Digi XBee 3 PRO 802.15.4 무선 모듈 (+19 dBm)
Zigbee 일반형에서 XBee 3 PRO로 바꾸면 거리가 얼마나 늘어납니까?
자유 공간 기준 실외 가시거리가 1200 m에서 3200 m로, 실내·도심이 60 m에서 90 m로 늘어납니다. 실제 거리는 설치 환경에 따라 달라집니다.
PRO Zigbee를 일반형 모듈과 한 네트워크에 섞어 쓸 수 있습니까?
네, 함께 구성할 수 있지만 출력 차이로 노드 간 통신 거리가 비대칭이 됩니다. 일반형이 닿는 범위를 기준으로 배치를 먼저 정하세요.
PRO 모듈의 전원은 어떻게 준비합니까?
송신 시 135 mA를 소비하므로 일반형보다 큰 용량의 전원을 준비하세요. 공급 전압은 2.1~3.6 V입니다.
XBee 3 PRO Zigbee는 유럽 인증이 필요한 제품에도 사용할 수 있습니까?
아닙니다. PRO의 규제 인증은 FCC와 IC이며 ETSI는 일반형만 해당합니다. ETSI가 필요하다면 일반형을 선택하세요.
