잎이 젖은 시간을 재서⁣ 병해 예찰에 쓰는 습윤 로거

MadgeTech LF101A 엽면 습윤 데이터로거⁣ 측정 범위 : 건조 266 mV (일반)⁣ 분해능 : 50 µV⁣ 정확도 : ±0.1 mV (공칭 범위, 25 °C)

견적 받기

MadgeTech 한국 독점 공급 파트너

MadgeTech LF101A는 잎 모양 센서의 출력으로 잎 표면이 젖은 정도와 시간을 기록하는 엽면 습윤 데이터로거(Leaf Wetness Data Logger)입니다. 건조 266 mV에서 100 % 포화 833 mV까지의 센서 출력을 50 µV 분해능으로 담아 작물 병해 예찰과 잔디 · 과수원 관리에 사용합니다.

물이 있었는지만이 아니라 물의 양과 얼음이 생긴 시기까지 남기며, 1,000,000개 메모리와 IP65 방수 함체를 갖춰 야외에 둔 채 한 시즌을 기록합니다. 1분 간격 기록에서도 1000 Ω 부하 기준 2년 유지되는 배터리를 쓰는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

266 → 833 mV

건조에서 100 % 포화까지 (일반)

50 µV

센서 입력 분해능

1,000,000개

기록 메모리

IP65

로거 함체 등급

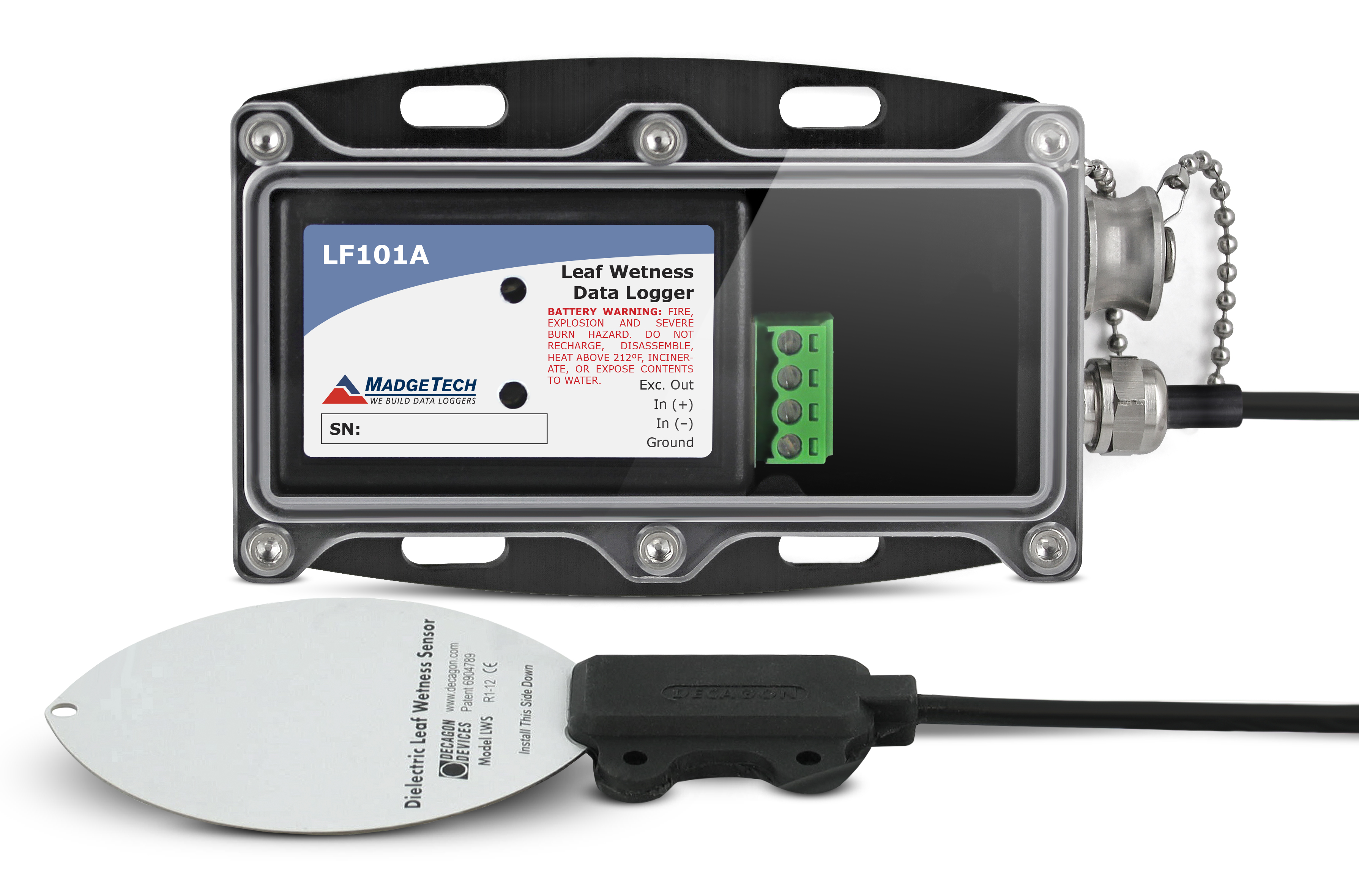

MadgeTech LF101A - 잎 모양 습윤 센서와 방수 케이스 로거
잎 모양 습윤 센서와 방수 케이스 로거

특징

젖은 시간과 양, 얼음까지⁣ 남기는 습윤 로거

핵심 특징현장에서 달라지는 점
젖음 시간 기록잎 표면이 젖어 있던 시간을 이어서 기록하므로 병해 발생 조건이 얼마나 지속됐는지 계산할 수 있습니다.
물의 양 기록잎이 젖은 양까지 함께 남기므로 이슬과 강우를 구분해 볼 수 있습니다.
얼음 시기 감지얼음이 있던 시기를 감지하므로 서리 피해가 생긴 시점을 되짚을 수 있습니다.
지연 시작버튼으로 바로 시작하거나 지연 시작을 설정할 수 있어 설치 후 원하는 시각부터 기록합니다.
다중 시작 · 정지1,000,000개까지 저장하며, 시작 · 정지를 여러 번 반복하는 모드에서는 330,000개를 기록합니다.
공학 단위 변환그래프와 표를 원하는 공학 단위로 바꿔 분석할 수 있습니다.

센서 해석

센서 출력으로 읽는⁣ 젖음 상태

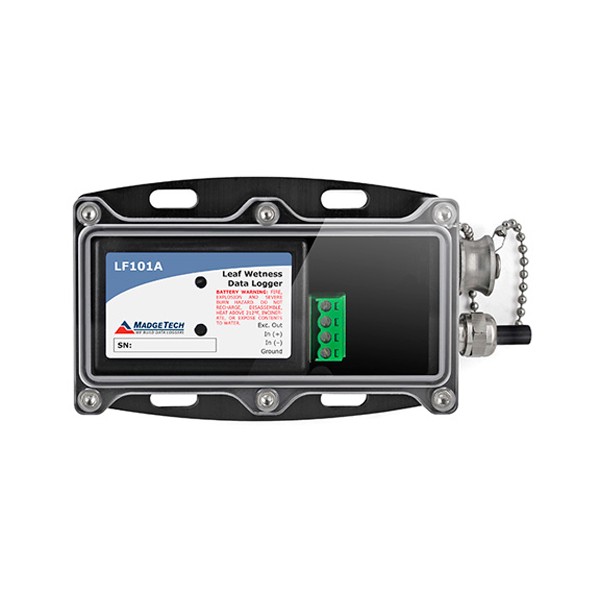

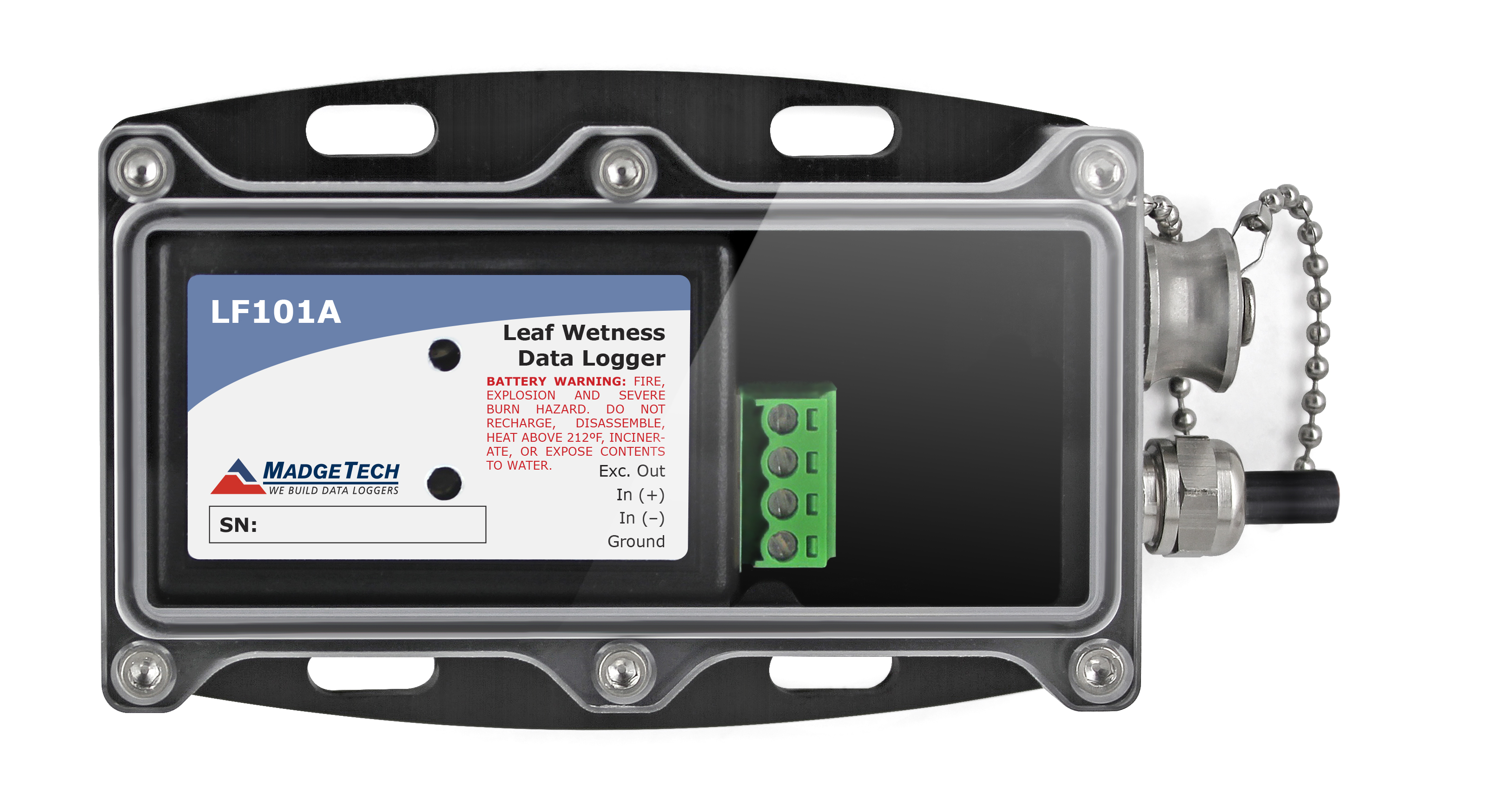

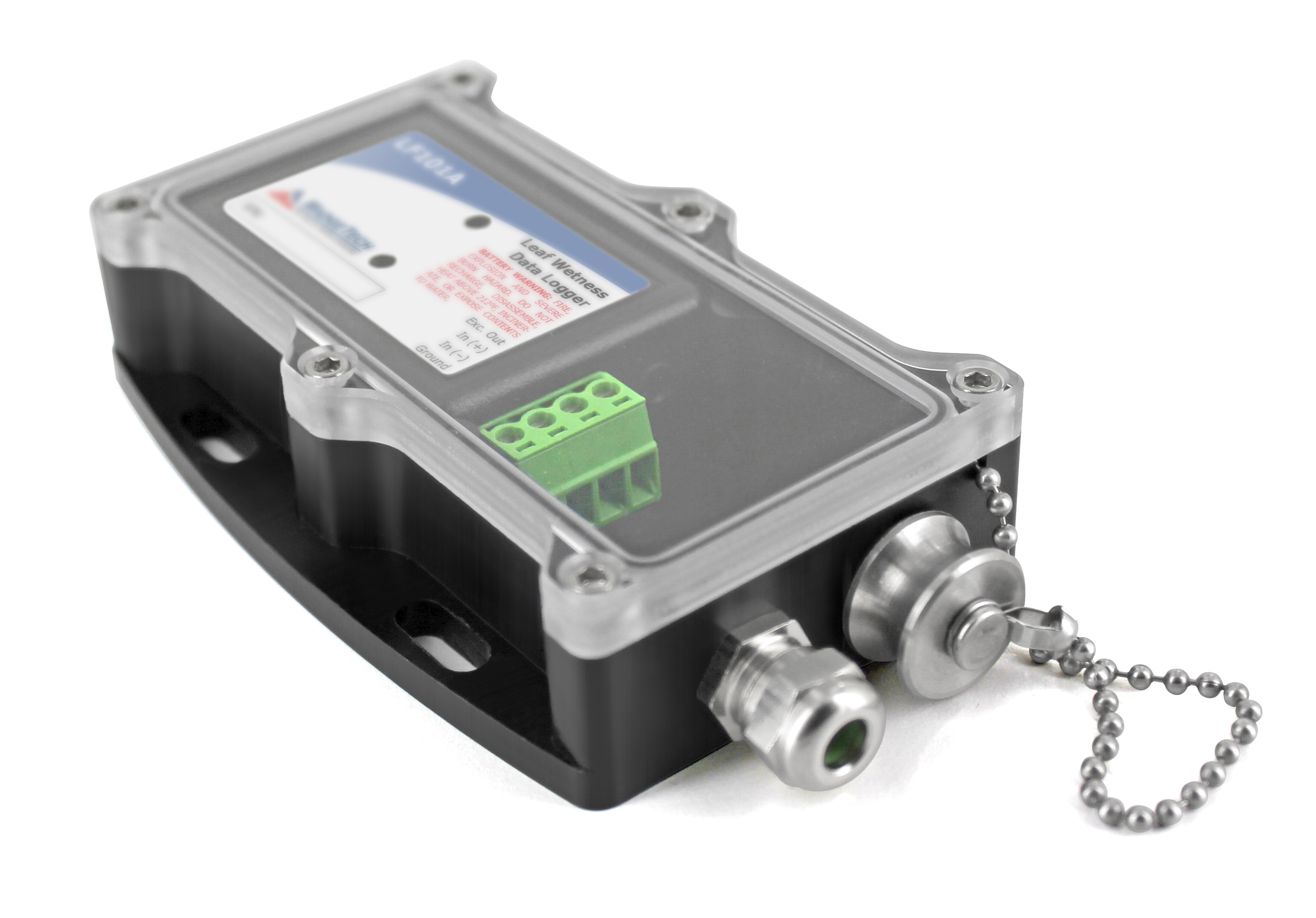

MadgeTech LF101A - 체인 캡이 달린 방수 케이스 로거

젖음 기준값을 먼저 정하기

센서 출력은 건조 상태에서 266 mV, 100 % 포화에서 833 mV 정도이며 그 사이 값은 표면의 물 양에 비례합니다. 서리는 같은 양의 비나 이슬보다 출력이 훨씬 낮게 나타납니다. 병해 예찰에서는 물의 양보다 젖어 있었는지가 중요하므로, 젖음으로 볼 출력 기준값을 먼저 정한 뒤 젖음 시간을 집계하세요.

기상 로거 연계

강우·풍속 로거와⁣ 같은 자리에서 비교

강우와 바람 기록이 함께 있으면 젖음의 원인을 분리해 해석할 수 있습니다. Rain101A와 Wind101A를 같은 자리에 세워 시간대를 맞춰 비교하세요. 데이터는 IFC200 USB 케이블(별매)로 내려받으며, 별도의 MadgeTech 4 Secure 소프트웨어는 21 CFR Part 11 요건 대응을 돕는 전자서명 · 접근 코드 · 감사추적 기능을 갖추고 있습니다.

사용 방법

LF101A⁣ 엽면 습윤 기록의 시작과 회수

LF101A는 IFC200 USB 케이블(별매, 115,200 baud)로 PC에 연결해 MadgeTech 4에서 시작 조건을 정하고 기록을 내려받습니다. 현장에서는 버튼으로 바로 시작하거나 지연 시작을 설정합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(2.03.06 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.1.3.0 이상)
IFC200 USB 인터페이스 케이블Standard 시리즈 로거를 PC USB 포트에 연결, 115,200 baud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2MadgeTech 4 설치를 마친 뒤 IFC200을 LF101A에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5잎 습윤 센서를 설치 위치에 두고 버튼으로 시작하거나, 지연 시작 시각부터 기록하게 하세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

LF101A 센서와 로거⁣ 전체 사양

항목사양
측정 범위건조 266 mV (일반) · 100 % 포화 833 mV (일반)
분해능50 µV
정확도±0.1 mV (공칭 범위, 25 °C)
센서 전원2.5 VDC @ 2 mA ~ 5 VDC @ 7 mA
측정 시간10 ms
센서 크기111 × 58 × 0.76 mm
입력6핀 탈착식 나사 단자
기준 출력2.5 VDC, 최대 2.5 mA (1 kΩ)
메모리1,000,000개 (다중 시작 · 정지 330,000개)
기록 간격4 Hz ~ 24시간마다 1회
배터리3.6 V 리튬, 사용자 교체 · 1분 간격 350 Ω 부하 일반 10개월, 1000 Ω 부하 2년
보호 등급IP65
사용 환경-10 ~ +60 °C, 0 ~ 100 %RH
함체 크기74 × 148 × 39 mm
재질ABS 플라스틱
LED 표시빨강 · 초록
시작 방식푸시 버튼 (지연 시작 설정 가능)
인터페이스IFC200 USB 케이블 (별매), 115,200 baud
소프트웨어MadgeTech 4 Standard 2.03.06 이상 · Secure 4.1.3.0 이상

활용 분야

습윤 기록이 필요한⁣ 농업·관리 현장

  • 작물 병해 예찰 — 잎이 젖은 시간을 예찰 자료로 남깁니다.
  • 과수원 관리 — 가지 높이에 달아 잎의 젖음 상태를 계절 내내 기록합니다.
  • 잔디 관리 — 잔디 표면이 젖어 있던 시간을 약제 살포 판단 자료로 남깁니다.
  • 서리 · 얼음 시기 확인 — 얼음이 있던 시기를 함께 기록합니다.
  • 기상 관측 — 강우와 풍속 로거와 같은 자리에서 비교합니다.

선택 가이드

관측 항목에 따른⁣ 연계 로거 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
잎 표면 젖음 시간을 기록할 때LF101A잎 모양 센서 출력(mV)으로 젖음 정도를 기록하기 때문입니다.
강우량을 기록할 때Rain101A전도형 우량계 로거입니다.
풍속을 기록할 때Wind101A컵 풍속계 로거이기 때문입니다.

구성·옵션

LF101A 구성품과⁣ 별도 준비 항목

구성수량비고
브리지 데이터 로거 (Bridge101A)1기본 구성
잎 습윤 센서1기본 구성
방수 인클로저1기본 구성
IFC200 USB 케이블별매데이터 내려받기에 필요

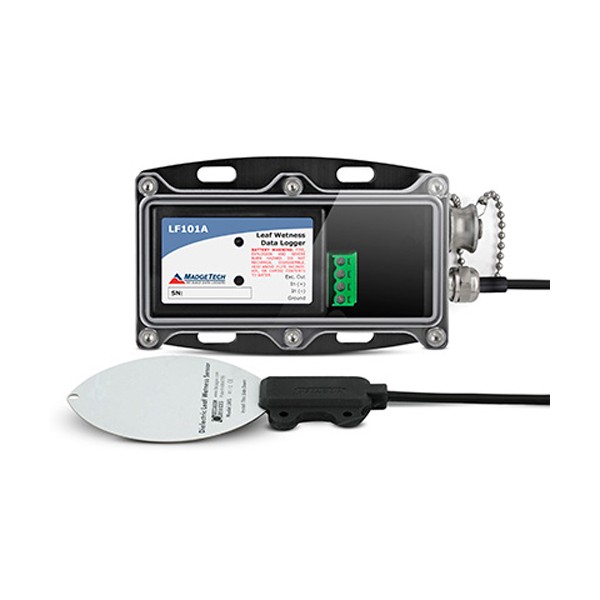

MadgeTech LF101A 엽면 습윤 데이터로거 제품 사진
