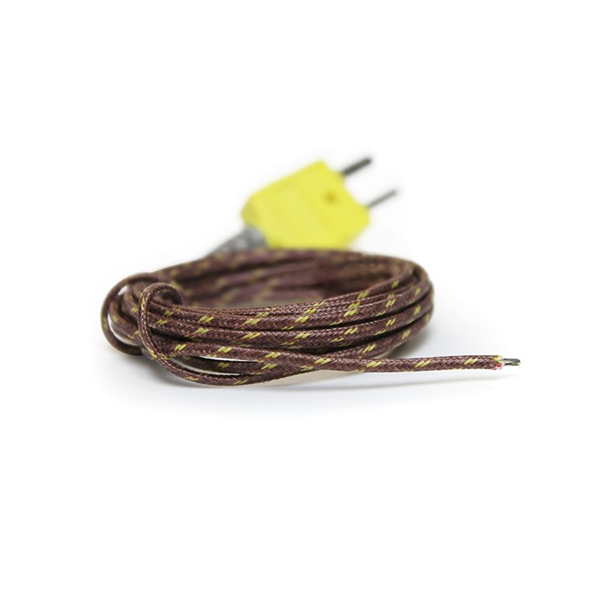

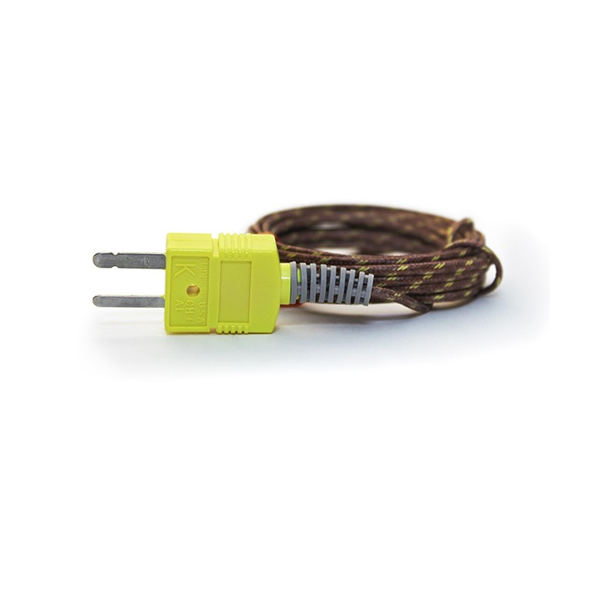

MadgeTech 24 AWG 프로브

MODEL: 24 AWG
브랜드: MADGETECH
제품 자료: 식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

J·K·T 열전대부터 표면까지
온도에 맞춰 고르는 프로브

MadgeTech 304 SS · 24 AWG · HP-1 프로브

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech 304 SS, 24 AWG, HP-1은 MadgeTech 로거에 연결하는 프로브 계열입니다. 304 SS는 J·K·T 타입 열전대 시스 프로브, 24 AWG는 -73~+480 °C의 K 타입 유리선 프로브, HP-1은 최대 200 °C의 표면 온도 프로브입니다.

이 페이지는 「MadgeTech 프로브 304 SS · 24 AWG · HP-1」에 속한 상품 3종이 함께 쓰는 안내입니다. MadgeTech 24 AWG 프로브의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

304 SS는 6 in 또는 12 in 스테인리스 시스가 열전대를 감싸 넓은 온도 범위와 물리적 보호를 확보하고, 24 AWG는 가는 유리 편조 절연 리드여서 좁은 틈에도 배선할 수 있습니다. HP-1은 오븐이나 그릴 표면을 측정하는 용도입니다. 세 프로브 모두 (주)테솔이 국내에 공식 공급합니다.

J · K · T

304 SS 열전대 타입

±1.1 °C

304 SS · 24 AWG 정확도

-73~+480 °C

24 AWG 측정 범위

200 °C

HP-1 표면 측정 상한

특징

용도에 따라 나뉜
세 가지 프로브

핵심 특징	현장에서 달라지는 점
스테인리스 시스(304 SS)	스테인리스 시스가 열전대를 감싸므로 설비 안에 삽입하는 측정에서 센서를 보호합니다.
J · K · T 선택	304 SS는 세 열전대 타입 중에서 측정 범위에 맞춰 선택할 수 있습니다.
유리 편조 리드(24 AWG)	고온에 견디는 유리 편조 절연 리드로 고온 구간의 배선을 구성할 수 있습니다.
표면 측정(HP-1)	오븐과 그릴 같은 표면의 온도를 측정합니다.
데이터 분석	로거에서 내려받은 데이터를 소프트웨어로 분석할 수 있습니다.

프로브 선택

측정 범위와
시스 길이 고르기

304 SS는 열전대 타입에 따라 측정 범위가 달라서 J는 -210~+621 °C, K는 -270~+899 °C, T는 -270~+371 °C입니다. 시스 길이는 6 in과 12 in 중에서 설치 깊이에 맞춰 선택합니다.

304 SS 시스 프로브의 구성

시스 온도 범위는 +899 °C, 리드 와이어는 PFA 코팅 와이어로 +260 °C까지입니다. 정확도 ±1.1 °C와 분해능 0.1 °C로 열처리 설비 안의 온도를 기록합니다.

로거 호환

프로브별 호환 로거

HP-1과 24 AWG의 호환 로거

HP-1은 TC101A 또는 TCTemp2000과 함께 사용하고, 24 AWG는 OctThermovault와 QuadThermovault 로거와 함께 사용합니다. 사용 로거에 맞는 프로브를 먼저 정한 뒤 온도 범위를 대조하세요.

사양

프로브 3종 비교 사양

항목	304 SS	24 AWG	HP-1
프로브 타입	J, K, T 타입 열전대	K 타입 유리선 열전대	표면 온도 프로브
측정 범위	J: -210~+621 °C · K: -270~+899 °C · T: -270~+371 °C	-73~+480 °C	최대 200 °C
정확도	±1.1 °C	±1.1 °C
분해능	0.1 °C	0.1 °C
시스 재질	스테인리스 스틸
시스 길이	6 in, 12 in
시스 온도 범위	+899 °C
리드 와이어 재질	PFA 코팅 와이어	유리 편조 절연
리드 와이어 온도 범위	+260 °C	+480 °C
케이블 길이	36 in
호환 로거		OctThermovault · QuadThermovault	TC101A · TCTemp2000

활용 분야

고온 설비와
표면 온도 기록 현장

오븐·그릴 표면 — HP-1로 표면 온도를 측정합니다.
열처리 설비 — 시스 프로브로 설비 안 온도를 측정합니다.
온도 기록 — 열전대 프로브로 공정 온도 이력을 남깁니다.

선택 가이드

측정 조건에 따른 프로브 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
넓은 온도 범위와 시스 보호가 필요할 때	304 SS	J·K·T 타입을 고를 수 있는 스테인리스 시스 프로브이기 때문입니다.
가는 유리선 리드가 필요할 때	24 AWG	K 타입 유리선 리드이며 고온에 견딥니다.
표면 온도를 측정할 때	HP-1	표면 전용 프로브이기 때문입니다.

구성·옵션

프로브 구성과 열전대 타입

제품	구성
304 SS	열전대 프로브 (J · K · T 타입)
24 AWG	K 타입 유리선 프로브
HP-1	표면 온도 프로브

이 프로브와 함께 보는
MadgeTech 프로브

304 SS, 24 AWG, HP-1 프로브는 어느 로거에 연결합니까?
MadgeTech 로거에 연결합니다. HP-1은 TC101A 또는 TCTemp2000과 함께 사용합니다.
304 SS, 24 AWG, HP-1 중 어떤 프로브를 선택합니까?
측정 범위와 센서 형, 시스 길이에 맞춰 선택합니다.
304 SS 프로브의 시스 길이는 어떻게 됩니까?
6 in 또는 12 in 중에서 선택합니다.
24 AWG 프로브는 어떤 로거와 맞습니까?
OctThermovault와 QuadThermovault 로거와 함께 사용합니다.
HP-1 프로브는 어디에 사용합니까?
오븐이나 그릴 같은 표면 온도를 측정하는 데 사용합니다.
MadgeTech 304 SS · 24 AWG · HP-1 프로브는 어디에 견적을 요청합니까?
(주)테솔이 MadgeTech의 국내 공식 공급사입니다. 문의하실 때 사용하는 로거 모델과 측정 대상, 예상 온도 범위를 알려 주세요. 알맞은 프로브 타입과 시스 길이 구성을 견적과 함께 안내해 드립니다.
