리플로우·웨이브 공정의
기판 온도를 기록하는 프로파일러

Datapaq Reflow Tracker · DP5 로거

견적 받기

Fluke Process Instruments 국내 공식 대리점

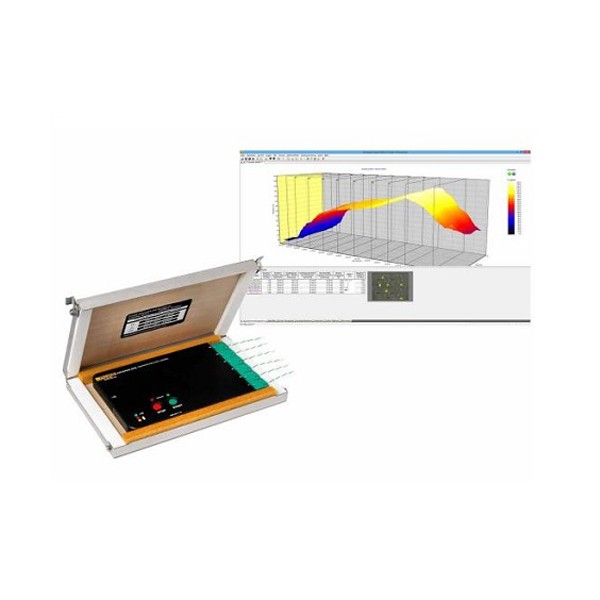

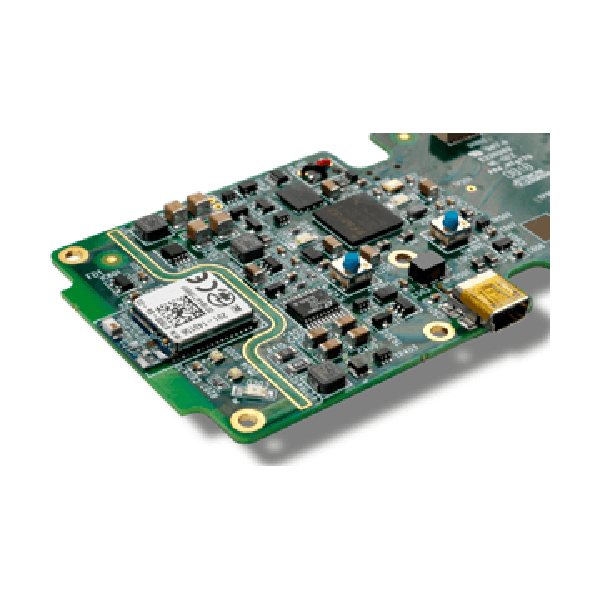

Fluke Process Instruments Datapaq Reflow Tracker는 리플로우·웨이브·셀렉티브 공정용 솔더링 온도 프로파일링 시스템(Reflow Profiler)입니다. 가장 얇은 모델의 높이가 11.7 mm인 DP5 로거를 열차단 박스에 넣고, 기판과 함께 공정을 통과시키며 온도를 기록합니다.

6·12채널 K형 미니 소켓으로 기판의 측정점을 나누어 연결합니다. 기록 간격이 0.4초를 넘으면 정확도는 ±0.5 °C이며, 이 조건에서 가열과 냉각 구간의 곡선을 비교할 수 있습니다. NiMH 배터리를 사용자가 직접 교체하는 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

6 · 12채널

K형 미니 소켓

최대 10회

내려받기 전 측정 횟수

1.5시간

USB 어댑터 완충 시간

5 m

Bluetooth 통신 거리

특징

얇은 열차단 박스로
좁은 오븐 틈을 통과

핵심 특징현장에서 달라지는 점
슬림 로거슬림 모델은 높이가 11.7 mm라 컨베이어 위 간격이 좁은 오븐에서도 기판과 함께 지나갑니다.

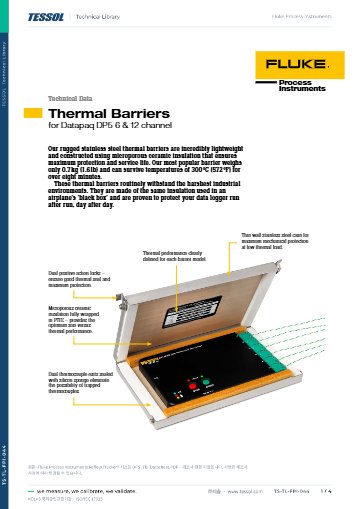

항공기 절연 기술열차단 박스에 항공기 블랙박스와 같은 절연 기술을 적용해 오븐 안의 열로부터 로거를 보호합니다.
알루미늄 케이스기계 가공한 알루미늄 케이스가 로거를 감싸면서도 얇은 두께를 유지합니다.
교체형 배터리NiMH 배터리를 사용자가 직접 교체하므로 배터리 수명이 다해도 로거를 따로 보내지 않아도 됩니다.
빠른 충전5분만 충전해도 사용할 수 있어 측정과 측정 사이의 대기 시간이 짧습니다.
Insight 등급Basic, Standard, Professional에 따라 예측과 서베이어 기능이 더해져 공정 분석 범위가 달라집니다.

정확도 조건

기록 간격에 따른
Reflow Tracker 정확도

±0.5 °C는 기록 간격이 0.4초를 넘을 때의 값입니다. 더 빠른 간격에서는 이 조건이 달라지므로, 공정 판정에 쓰기 전에 기록 간격과 정확도를 함께 확인하세요.

분해능 0.1 °C는 표시 단위일 뿐 정확도와는 다릅니다. 곡선의 미세한 차이를 해석할 때는 표시 단위가 아니라 정확도 범위를 기준으로 삼으세요.

곡선 비교는 같은 기록 간격으로

두 번의 측정을 비교하려면 기록 간격을 같게 설정하세요. 간격이 다르면 정확도 조건이 바뀌어, 곡선 차이가 공정이 변해서인지 측정 조건이 달라서인지 구분하기 어렵습니다.

충전·운용

DP5 로거 충전 시간과
연속 측정 시간

USB 전원 어댑터로는 1.5시간이면 완충되고, 컴퓨터 USB로는 14시간이 걸립니다. 5분만 충전해도 측정할 수 있어 라인을 세워 두는 시간이 줄어듭니다.

1초 간격으로는 연속 최대 25시간, 0.5초 간격으로는 20회를 측정합니다. 간격이 짧을수록 배터리를 많이 쓰므로, 측정 계획에 맞춰 기록 간격과 충전 일정을 함께 정하세요.

사용 방법

Reflow Tracker DP5
Insight 설정과 내려받기 순서

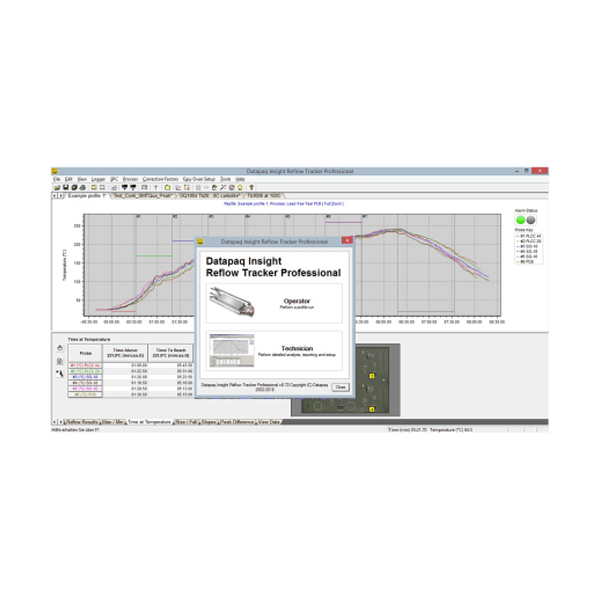

Reflow Tracker의 DP5 로거는 USB 통신 리드나 Bluetooth로 연결해 Datapaq Insight(v.9.0 이상)에서 설정·내려받기·분석을 합니다. Insight는 Basic, Standard, Professional 등급이 있으며, 휴대폰이나 태블릿에서는 Insight for Mobile 앱으로 리셋과 내려받기를 할 수 있습니다.

소프트웨어·도구하는 일

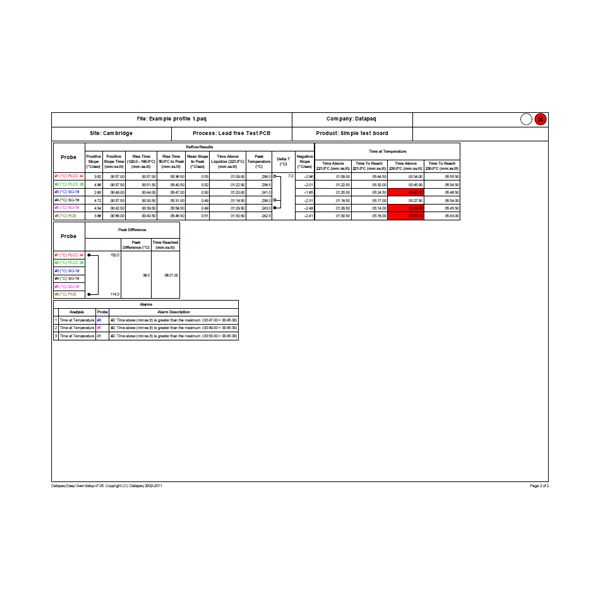

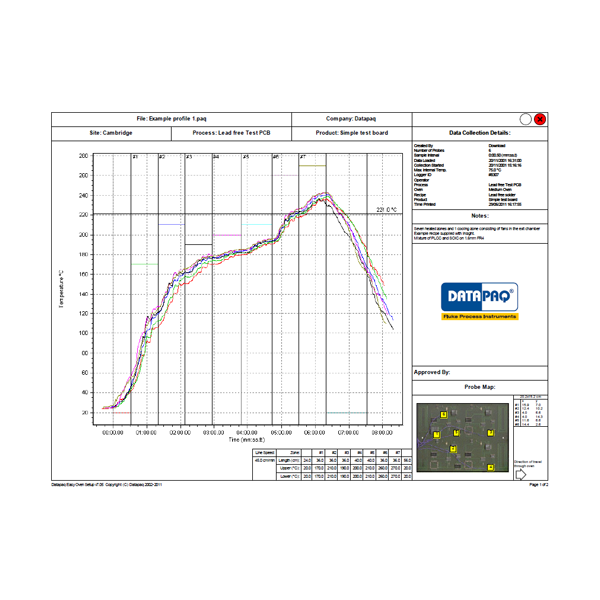

Insight Basic마법사 방식 분석과 공정 성능 보고서
Insight StandardBasic 기능에 프로파일 예측과 레시피 계산(Easy Oven Setup) 추가
Insight ProfessionalSurveyor와 SPC 분석
Insight for MobileBluetooth로 열전대 확인, 로거 리셋, 프로파일 내려받기와 분석
PaqFile VieweriOS·Google Play용 프로파일 파일 보기 앱

처음 연결하는 순서

순서할 일
1관리자 모드로 Insight를 설치하고, 첫 사용 전에 배터리를 완전히 충전하세요.
2통신 리드를 PC에 먼저 꽂고 DP5에 연결한 뒤 Logger > Setup(F4)에서 Test를 눌러 로거를 확인합니다.
3Logger > Reset(F2)에서 Sample Interval(리플로우 공정은 0.5초 권장), 사용할 프로브, Trigger Mode를 정하고 Data Transfer는 No Telemetry로 두세요.
4리드를 분리하고 열전대를 번호 소켓에 꽂은 다음, Start Button 방식이면 녹색 버튼을 약 0.5초 눌러 기록을 시작합니다.
5로거를 열차단 박스에 넣어 기판과 함께 통과시키고, 끝나면 빨간 정지 버튼을 약 0.5초 눌러 기록을 멈추세요.
6박스가 식은 뒤 리드를 연결하고 Logger > Download(F3)로 내려받아 File > Save로 paqfile을 저장합니다.

DP5는 기록 중에는 충전되지 않습니다. 전원 어댑터로 약 1.5시간, PC USB로는 약 14시간이 걸리므로 라인 투입 전에 어댑터로 충전해 두세요. Reset 대화상자의 Probe 1은 선택을 해제할 수 없습니다.

사양

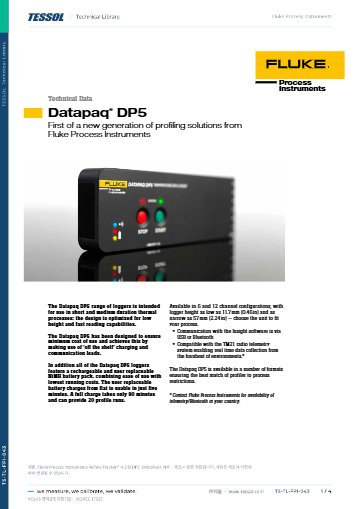

DP5 로거
모델별 상세 사양

항목DP5660 · DP5661 · DP5662DP5612 · DP5622
채널6채널12채널
열전대 입력K형 미니 소켓 (N형 · T형 선택)K형 미니 소켓 (N형 · T형 선택)

시리즈 공통 사양

항목사양
측정 범위-100 ~ 1370 °C (K형)
정확도 · 분해능±0.5 °C (기록 간격 0.4초 초과) · 0.1 °C
기록 간격 · 메모리0.5초 ~ 10분 · 채널당 50,000개 · 내려받기 전 최대 10회 측정
로거 상한 사용 온도85 °C (넘으면 경고 후 꺼짐)
배터리사용자 교체 NiMH · USB 전원 어댑터로 1.5시간 충전 (PC USB는 14시간), 5분 충전으로 사용 가능 · 1초 간격 연속 최대 25시간 또는 0.5초 간격 20회 측정
통신USB (A–mini B) · Bluetooth 최대 5 m (설정 · 내려받기 · 실시간) · 무선 텔레메트리 옵션
소프트웨어Insight Basic · Standard · Professional (예측 · 레시피 · Surveyor)
케이스기계 가공 알루미늄 · 슬림 프로파일
시작버튼 · 수동 · 온도 상승 · 하강 트리거
열차단 기술항공기 블랙박스 절연 기술
크기슬림 모델 11.7 × 60 × 301 mm부터

활용 분야

Reflow Tracker로 검증하는
솔더링 공정

  • 리플로우 오븐 — 기판 온도 프로파일을 검증하고 오븐 설정 변경 뒤 곡선을 비교합니다.
  • 웨이브·셀렉티브 솔더링 — 납땜 구간을 지나는 기판 온도를 기록합니다.
  • 진공·베이퍼 페이즈 솔더링 — 특수 솔더링 공정의 온도 곡선을 남깁니다.
  • 리워크 스테이션과 기판 시험 — 국소 가열 때 기판이 받는 온도 조건을 확인합니다.

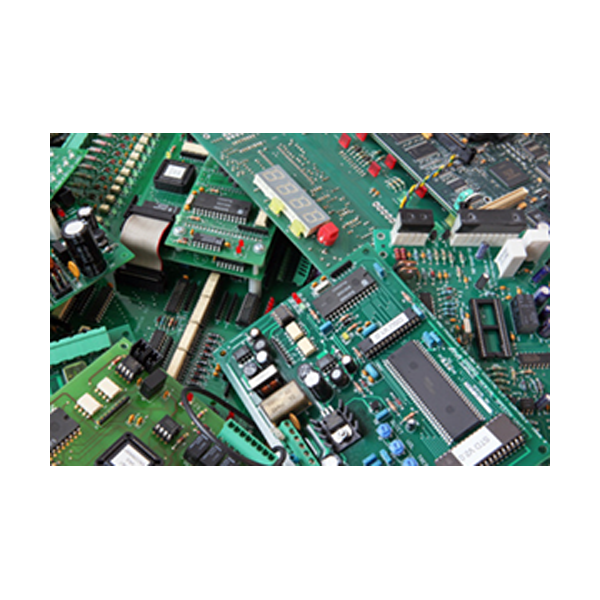

  • 전기·전자 조립 라인 — 정기적으로 프로파일을 측정해 공정 안정성을 점검합니다.

선택 가이드

채널 수와 Insight 등급
고르는 기준

이럴 때 (현장 조건)권장 구성선택 이유
측정점이 6개 이하일 때DP5660 · DP5661 · DP56626채널 로거라 측정점이 적은 기판에 맞습니다.
기판에 측정점을 더 붙일 때DP5612 · DP562212채널 로거라 부품 위치별로 측정점을 더 붙여 온도 편차를 비교할 수 있습니다.
기록만 확인할 때Insight Basic기본 기록 확인용 등급이라 곡선 확인이 목적일 때 맞습니다.
예측과 서베이어가 필요할 때Standard · Professional예측, 레시피, Surveyor 기능이 더해져 공정 분석 범위가 넓습니다.

구성·옵션

Reflow Tracker 구성품과
선택 사양

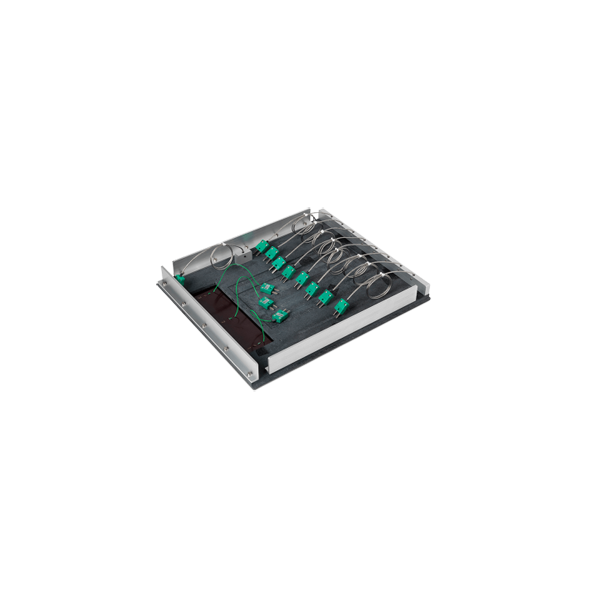

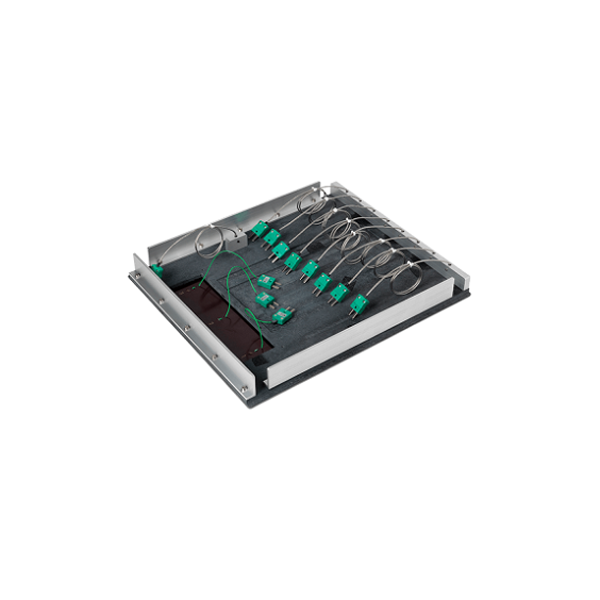

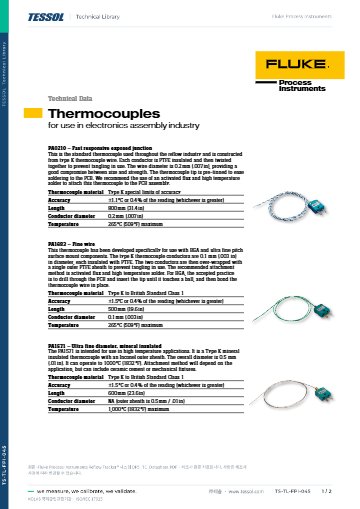

  • 기본 구성 — DP5 데이터 로거, 열차단 박스, 열전대, Insight 소프트웨어 1세트.

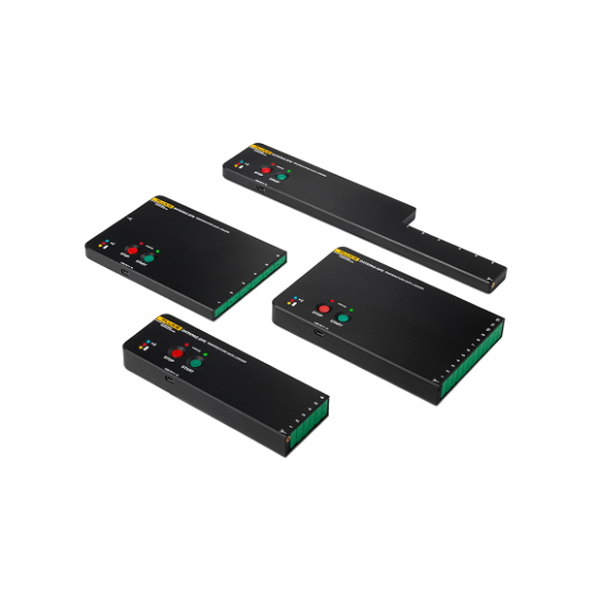

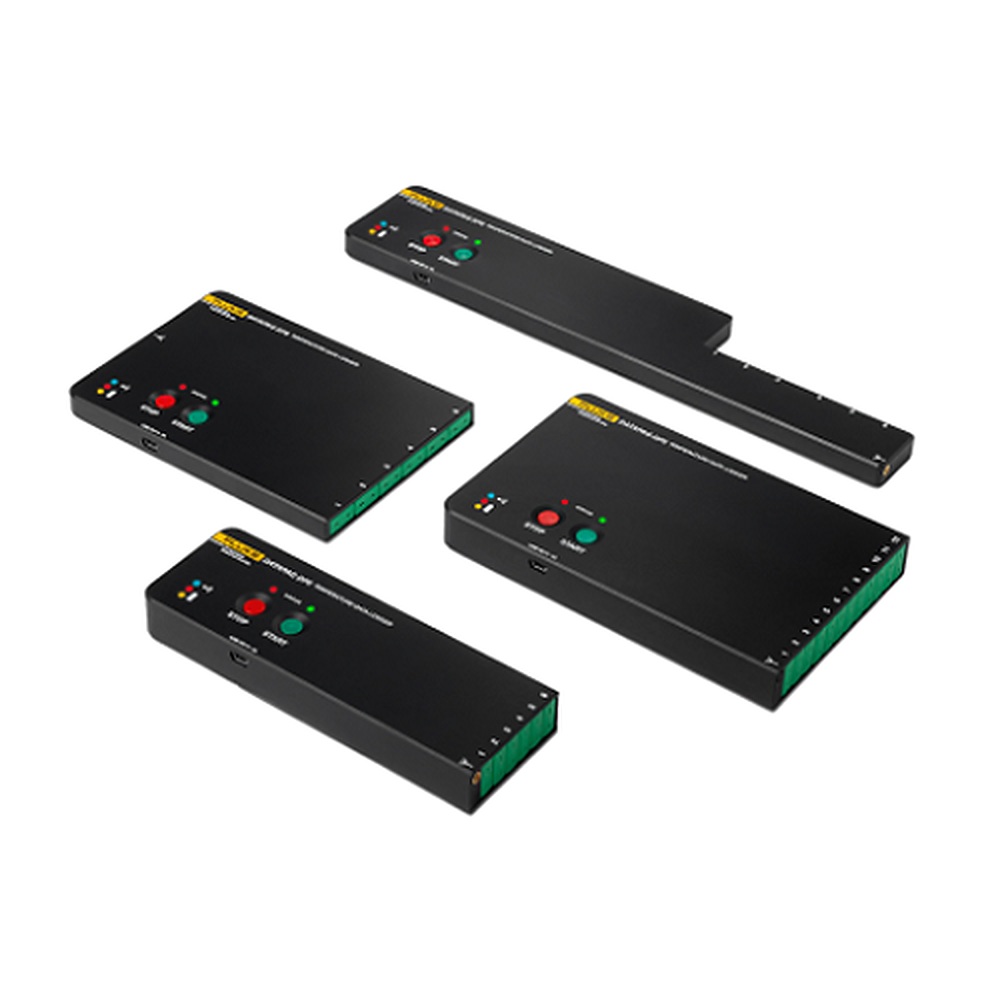

  • 로거 품번 — DP5660, DP5661, DP5662(6채널), DP5612, DP5622(12채널).
  • 소프트웨어 등급 — Insight Basic, Standard, Professional.

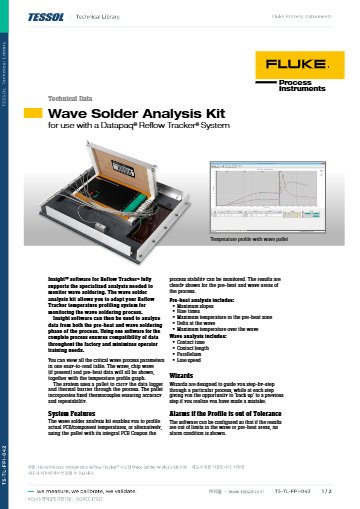

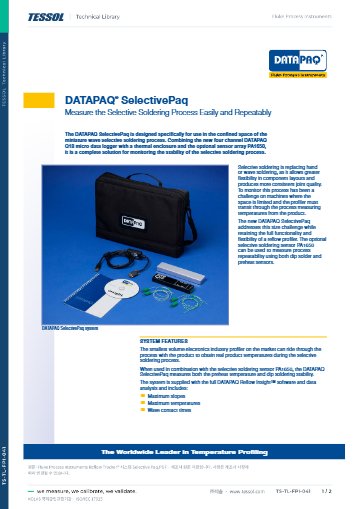

  • 액세서리 — SelectivePaq, 웨이브 분석 키트, 서베이어 센서, 무선 텔레메트리 시스템.

교정

로거·열전대 교정과
프로파일 기록 신뢰성

프로파일 곡선을 믿을 수 있는 근거는 로거와 열전대의 교정 상태입니다. 교정 날짜를 측정 기록과 함께 관리하면, 공정 승인 자료로 쓸 때 기록의 신뢰 범위를 설명하기 쉽습니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
