접지 계통을 끊지 않고 전극 하나를 측정하는 클램프 세트
Fluke EI-1623 선택 · 무접지봉 클램프 세트 호환 접지저항계 : Fluke 1623-2 클램프 안지름 : 50.8 mm, 두 클램프 모두 구성 : 유도 클램프 + 감지 클램프 한 쌍
견적 받기Fluke 한국 공식 대리점

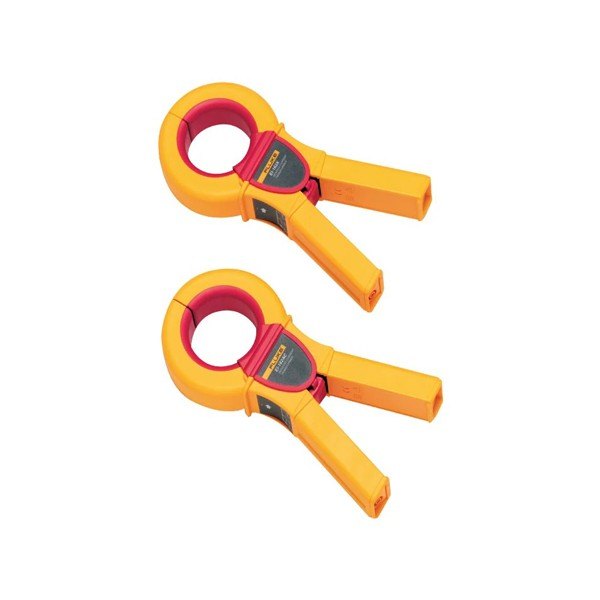

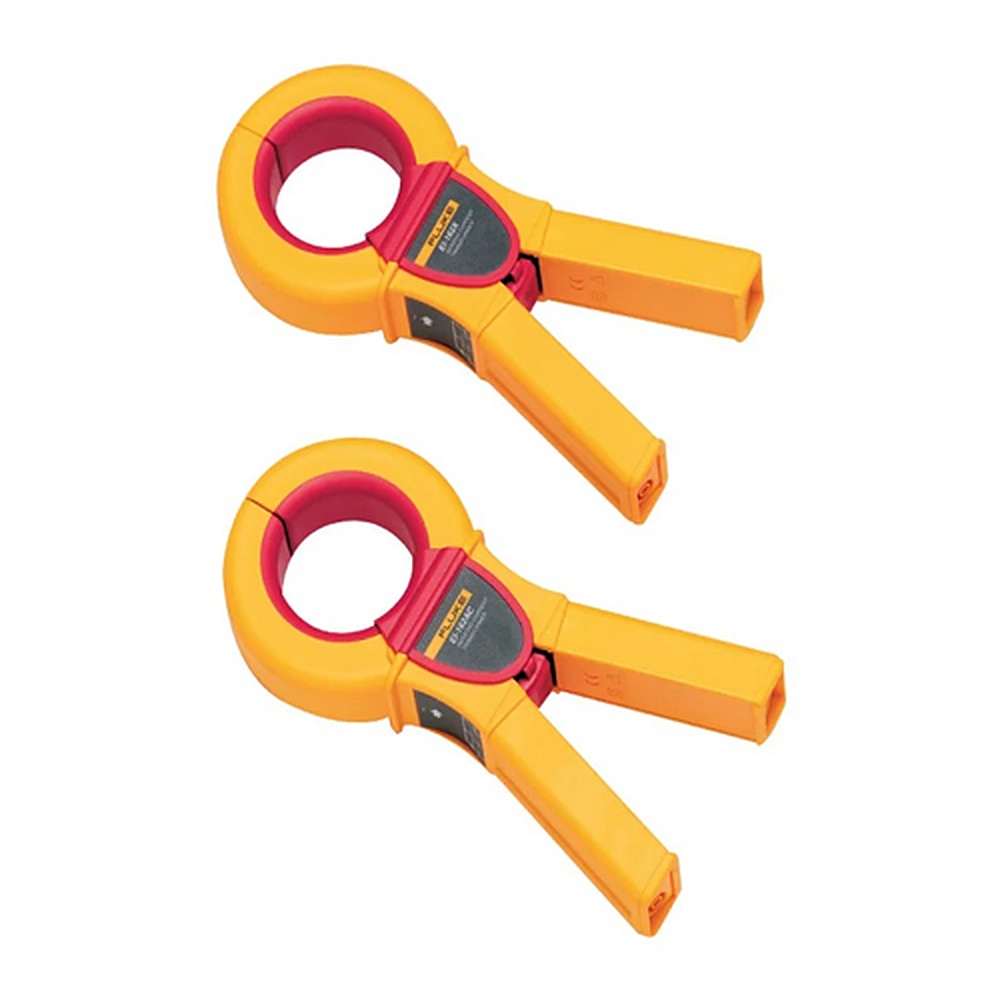

Fluke EI-1623은 유도 클램프와 감지 클램프 한 쌍으로 이루어진 접지저항계용 선택·무접지봉 클램프 세트(stakeless 접지저항 시험용)입니다. Fluke 1623-2·1625-2에 연결하면 접지 계통을 끊지 않고도 접지 전극 하나의 저항을 측정할 수 있습니다.
시험 방법은 두 가지입니다. 클램프 하나와 보조 접지봉을 쓰는 선택 시험, 그리고 클램프 두 개만으로 하는 무접지봉 시험입니다. 두 클램프의 안지름은 모두 50.8 mm이며, 이 클램프 세트는 (주)테솔이 국내에 공식 공급합니다.
특징
EI-1623 클램프로 하는 두 가지 접지 시험
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 접지 계통 유지 | 전극을 접지 계통에서 분리하지 않고 측정하므로 점검 중에도 접지 보호가 끊기지 않습니다. |
| 무접지봉 시험 | 클램프 두 개만 사용하므로 접지봉을 박을 땅이 없는 건물 내부나 포장 구간에서도 측정할 수 있습니다. |
| 선택 시험 | 클램프 하나와 보조 접지봉으로 전극 하나의 저항을 읽으므로 병렬 접지 가운데 불량 전극을 찾아낼 수 있습니다. |
| 키트 구성품 호환 | 1623-2·1625-2 키트에 이미 포함된 클램프와 같은 구성이라 교체와 추가 주문이 간단합니다. |
| 동일 안지름 | 두 클램프의 안지름이 같아 어느 쪽을 끼울 때도 접지선 굵기를 한 기준으로 확인하면 됩니다. |
| 한 쌍 구성 | 유도 클램프와 감지 클램프가 한 쌍으로 묶여 있어 짝이 맞지 않는 일이 없습니다. |

시험 구분
접지봉 유무로 고르는 선택 시험과 무접지봉 시험
선택 시험은 클램프 하나와 보조 접지봉으로 전극 하나의 저항을 읽습니다. 무접지봉 시험은 유도 클램프와 감지 클램프를 같은 접지선에 끼워 접지봉 없이 측정합니다. 현장에 접지봉을 박을 수 있으면 선택 시험을, 박을 수 없으면 무접지봉 시험을 고르세요.
유도 클램프와 감지 클램프의 배치
무접지봉 시험에서는 두 클램프를 같은 접지선에 나란히 끼운 뒤 접지저항계에 연결합니다. 선택 시험은 클램프 하나로 진행하므로 나머지 하나는 쓰지 않고 둡니다.
호환과 주문
1623-2·1625-2 키트 포함분과 EI-1623 단품 주문
1623-2·1625-2 키트에는 이 클램프가 이미 들어 있으므로 키트 사용자는 따로 주문하지 않아도 됩니다. 단품은 클램프를 교체하거나 한 세트를 더 갖춰 두려 할 때 주문하세요.
사양
EI-1623 클램프 세트 상세 사양
| 항목 | 사양 |
|---|---|
| 구성 | 유도 클램프 + 감지 클램프 한 쌍 |
| 선택 시험 | 클램프 하나 + 보조 접지봉 → 전극 하나의 저항 |
| 무접지봉 시험 | 클램프 두 개, 접지봉 없이 |
| 호환 접지저항계 | Fluke 1623-2 · 1625-2 (해당 키트에 이미 포함) |
| 클램프 안지름 | 50.8 mm, 두 클램프 모두 |
| Fluke 부품 번호 | EI-1623, 2577115 |
활용 분야
클램프 세트로 하는 접지 전극 점검
- 접지 전극 점검 — 전극 하나의 접지 저항을 읽어 개별 전극 상태를 확인합니다.
- 설비 접지 측정 — 운전 중인 접지 계통을 분리하지 않은 채 저항을 측정합니다.
- 무접지봉 측정 — 접지봉을 박기 어려운 장소에서 두 클램프만으로 측정합니다.
- 접지 설치 검사 — 새로 설치한 접지 전극의 저항을 확인합니다.
선택 가이드
접지 선택 측정용 클램프 액세서리 비교
| 모델 | 형태 | 사용 시험 | 안지름 | 호환 접지저항계 |
|---|---|---|---|---|
| EI-162BN | 분할형 대형 변압기 | 철탑 다리별 선택 접지 저항 | 대구경 | Fluke 1623 · 1625 계열 |
| EI-1623 | 유도·감지 클램프 세트 | 선택 시험 · 무접지봉(stakeless) 시험 | 소구경 | Fluke 1623-2 · 1625-2 |
구성·옵션
EI-1623 구성과 호환 접지저항계
| 구분 | 내용 |
|---|---|
| 모델 | Fluke EI-1623 선택 · 무접지봉 클램프 세트 |
| 구성 | 유도 클램프 + 감지 클램프 한 쌍 |
| 호환 접지저항계 | Fluke 1623-2 · 1625-2 (키트에 포함) |
관련 제품
EI-1623과 함께 보는 전류 클램프
1623-2 키트가 있으면 EI-1623을 따로 구매해야 합니까?
아닙니다. 1623-2·1625-2 키트에 이미 포함되어 있습니다. 단품은 클램프를 교체하거나 추가로 갖춰 둘 때 주문하세요.
EI-1623으로 측정할 때 접지 계통을 끊어야 합니까?
아닙니다. 클램프 방식이라 접지 계통에서 전극을 분리하지 않고 측정합니다.
접지봉 없이도 접지저항을 측정할 수 있습니까?
네, 무접지봉 시험이라면 접지봉이 필요하지 않습니다. 다만 선택 시험에는 보조 접지봉이 필요합니다.
EI-1623 클램프 두 개가 모두 필요합니까?
시험 방법에 따라 다릅니다. 무접지봉 시험에는 두 개가 모두 필요하고, 선택 시험은 클램프 하나로 진행합니다.
제품 자료
FAQ 자주묻는 질문
-
1623-2 키트가 있으면 EI-1623을 따로 구매해야 합니까?
아닙니다. 1623-2·1625-2 키트에 이미 포함되어 있습니다. 단품은 클램프를 교체하거나 추가로 갖춰 둘 때 주문하세요.
-
EI-1623으로 측정할 때 접지 계통을 끊어야 합니까?
아닙니다. 클램프 방식이라 접지 계통에서 전극을 분리하지 않고 측정합니다.
-
접지봉 없이도 접지저항을 측정할 수 있습니까?
네, 무접지봉 시험이라면 접지봉이 필요하지 않습니다. 다만 선택 시험에는 보조 접지봉이 필요합니다.
-
EI-1623 클램프 두 개가 모두 필요합니까?
시험 방법에 따라 다릅니다. 무접지봉 시험에는 두 개가 모두 필요하고, 선택 시험은 클램프 하나로 진행합니다.
