Fluke EI-162BN 320mm 직경 분할 코어 변압기

Name: Fluke EI-162BN 320mm 직경 분할 코어 변압기
Brand: FLUKE
SKU: 1596175107

철탑 다리 하나씩 접지 저항을
선택 측정하는 분할형 변압기

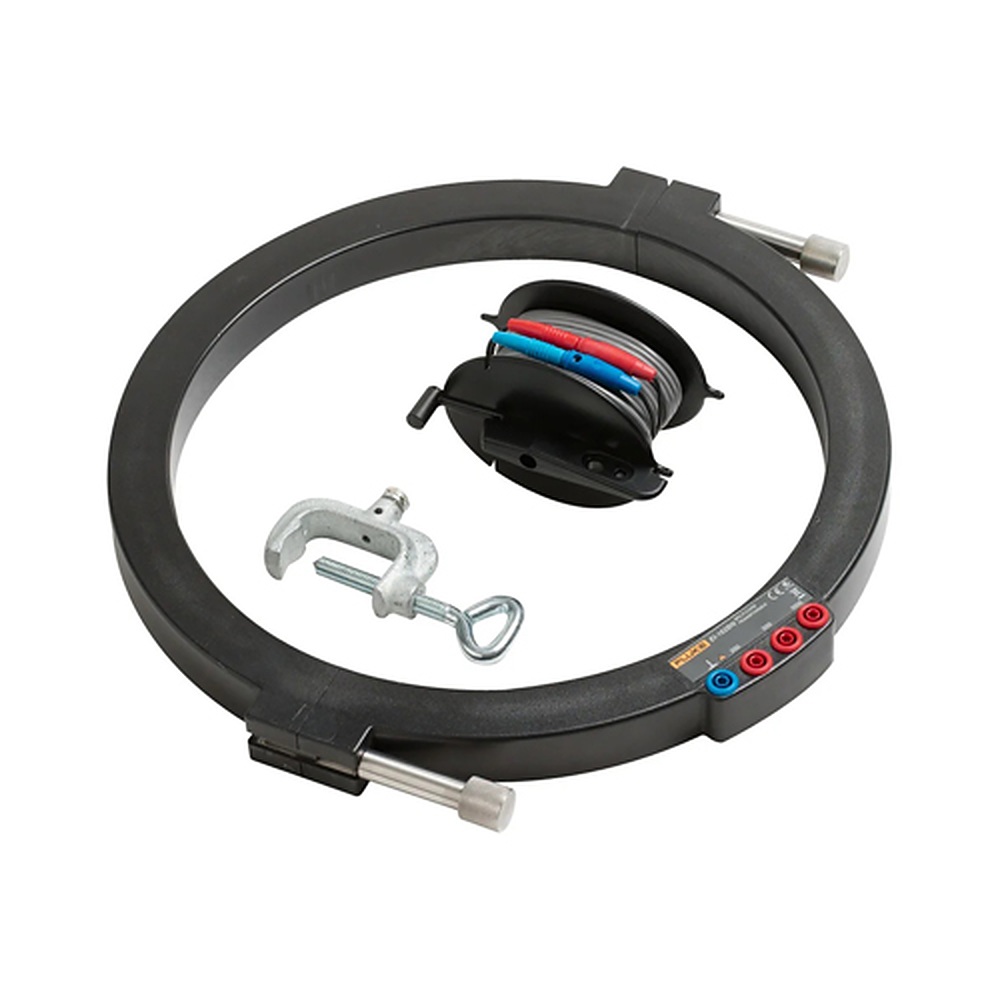

Fluke EI-162BN 분할형 변압기

Fluke EI-162BN은 Fluke 1625·1623 접지저항계 키트에 연결해 사용하는 320 mm 안지름 분할형 변압기(접지저항 선택 측정용 변압기)입니다. 송전 철탑 다리 하나를 감싸면 접지 계통을 끊지 않고도 그 다리의 접지 저항만 골라 측정할 수 있습니다.

변환비는 1:1000에서 1:200까지 다섯 단계이며, 1:1000에서는 1차 전류를 최대 3 A까지 흘릴 수 있습니다. 코어와 2차 권선 사이는 2 kV로 절연되어 있습니다. 이 변압기는 (주)테솔이 국내에 공식 공급합니다.

변압기 안지름

최대 변환비

1:1000 기준 1차 최대 전류

코어–2차 권선 절연 전압

핵심 특징	현장에서 달라지는 점
접지 계통 유지	철탑 접지선을 풀거나 끊지 않고 측정하므로 점검 중에도 접지 보호가 유지됩니다.
다리별 선택 측정	다리 하나의 접지 저항을 골라 읽으므로 병렬 접지 구조에서도 불량 다리를 가려낼 수 있습니다.
1625·1623 키트 호환	가지고 있는 접지저항계 키트에 연결해 쓰므로 측정기를 새로 들이지 않아도 됩니다.
대구경 안지름	안지름이 커서 굵은 철탑 다리 부재도 그대로 감쌀 수 있습니다.
2 kV 절연	코어와 2차 권선 사이가 2 kV로 절연되어 고전위 설비 주변에서도 작업 안전 여유를 확보합니다.
넓은 사용 온도	-10 ~ 50 °C에서 동작하고 -30 ~ 60 °C에서 보관할 수 있어 계절에 관계없이 야외 점검에 투입할 수 있습니다.

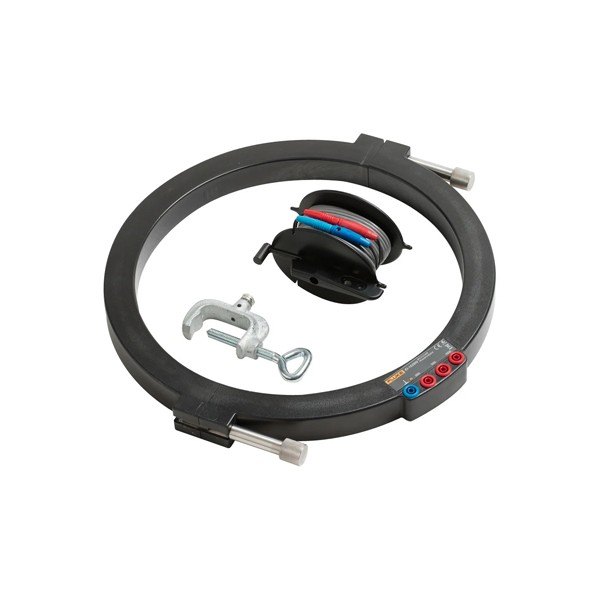

분할형 대형 링 코어와 고정 클램프 외형

접지저항계가 철탑 주변 접지 루프에 전압을 가하면, 변압기는 다리 하나를 지나는 전류만 읽어 그 다리의 접지 저항을 구합니다. 변환비에 따라 읽을 수 있는 전류 범위가 달라지므로 1:1000부터 1:200까지의 단계 가운데 측정 조건에 맞는 것을 고르세요.

1:1000에서 1차 전류가 2.5 mA를 넘으면 추가 오차는 ±2 %, 2.5 mA 미만이면 ±5 %입니다. 측정 전류가 작은 현장이라면 이 차이를 감안해 읽음값을 판단하세요.

항목	사양
용도	송전 철탑 주변 접지 루프 저항의 선택 측정 · 1625·1623 키트와 사용 (키트가 없으면 GEOX 프로브 케이블 필요)
안지름	320 mm
변환비	1:1000 · 1:800 · 1:500 · 1:300 · 1:200
최대 통과 전류	1차 3 A (1:1000)
추가 오차 (선택 접지 저항)	1차 전류 2.5 mA 초과: ±2 % · 2.5 mA 미만: ±5 % (1:1000)
절연 전압	2 kV (코어–2차 권선)
동작 온도	-10 ~ 50 °C
보관 온도	-30 ~ 60 °C

모델	형태	사용 시험	안지름	호환 접지저항계
EI-162BN	분할형 대형 변압기	철탑 다리별 선택 접지 저항	대구경	Fluke 1623 · 1625 계열
EI-1623	유도·감지 클램프 세트	선택 시험 · 무접지봉(stakeless) 시험	소구경	Fluke 1623-2 · 1625-2

EI-162BN으로 측정할 때 철탑 접지 계통을 끊어야 합니까?
아닙니다. 변압기가 철탑 다리를 감싸므로 접지 계통을 그대로 둔 채 그 다리의 저항만 측정합니다.
EI-162BN은 어떤 접지저항계와 함께 사용합니까?
Fluke 1625·1623 계열 키트와 함께 사용합니다. 접지저항계 키트에 연결해 측정하는 액세서리입니다.
접지저항계 키트 없이도 사용할 수 있습니까?
네, 사용할 수 있습니다. 다만 키트가 없으면 GEOX 프로브 케이블을 따로 준비해야 합니다.
EI-162BN의 변환비와 최대 전류는 얼마입니까?
변환비는 1:1000부터 1:200까지이며, 1:1000에서 1차 전류는 최대 3 A입니다.
선택 측정의 추가 오차는 어느 정도입니까?
1:1000 기준으로 1차 전류가 2.5 mA를 넘으면 ±2 %, 그 미만이면 ±5 %입니다.
