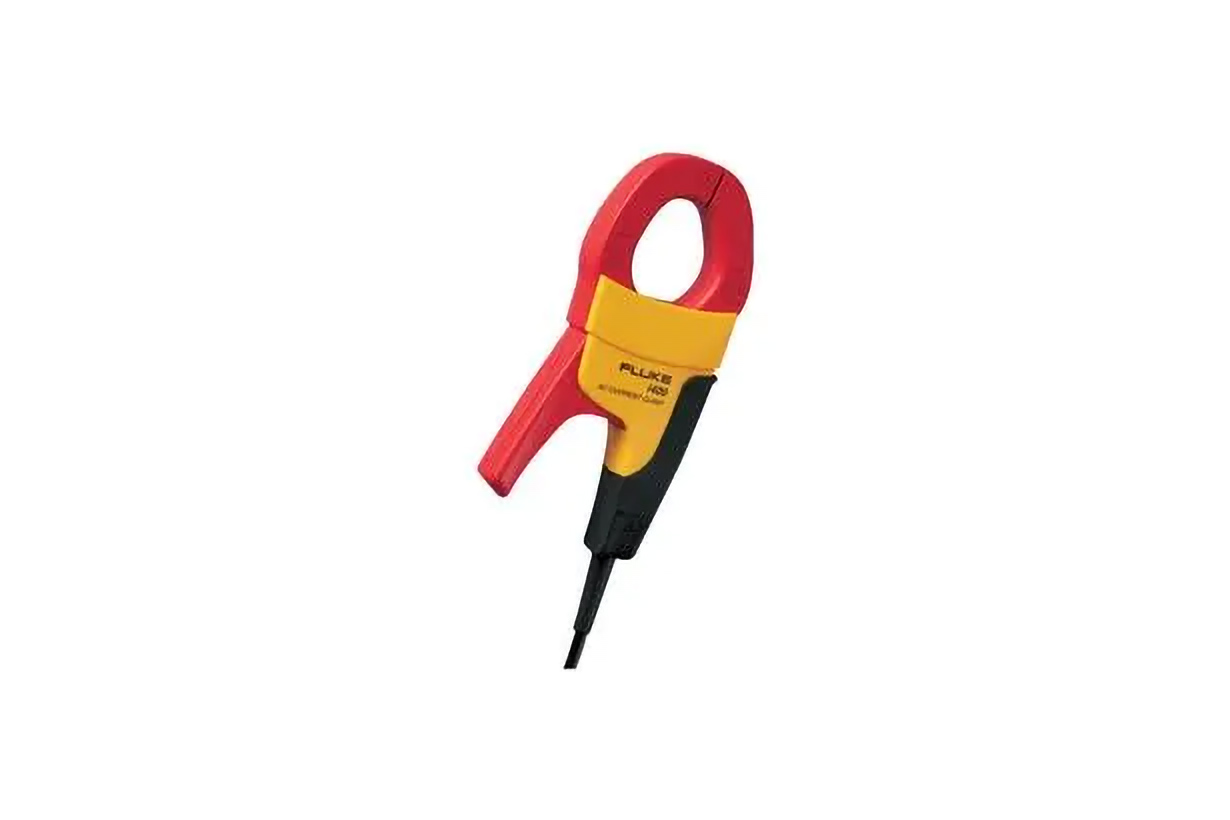

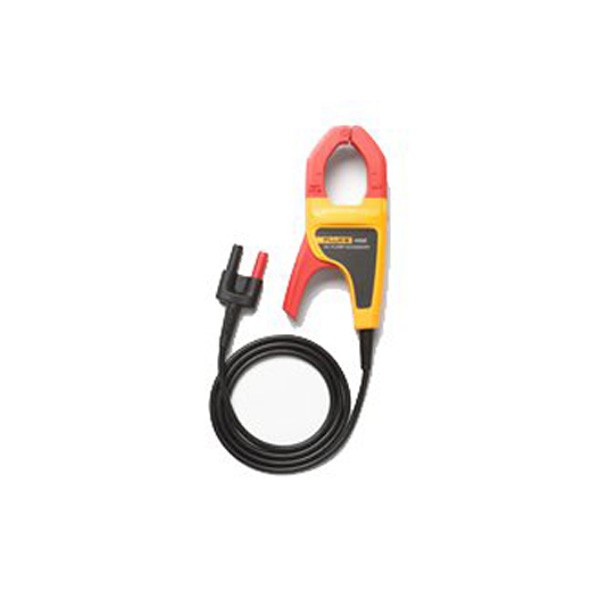

Fluke i400E ESP i400E 전류 클램프

Fluke i400E ESP i400E 전류 클램프

MODEL
i400E ESP
브랜드
FLUKE
제품 자료
제품문의 구매하기

전류 입력 없는 멀티미터로도
전류를 읽는 AC 전류 클램프

Fluke i400E AC 전류 클램프

견적 받기

Fluke 국내 공식 대리점

Fluke i400E는 1~400 A AC rms를 1 mV/A 전압으로 변환하는 AC 전류 클램프(변류기형 클램프 프로브)입니다. 400 mV AC 범위를 가진 멀티미터의 바나나 입력에 연결해 회로를 끊지 않고 전류를 읽으며, CAT III 600 V 안전 사양을 갖춥니다.

읽은 mV 값이 곧 전류 A이므로 환산 없이 수치를 확인할 수 있습니다. 크레스트 팩터와 도체 위치 오차까지 사양에 나와 있어 측정 불확도를 계산하기도 쉽습니다. 최대 도체 지름은 30 mm이며, (주)테솔이 국내에 공식 공급합니다.

1 ~ 400 A

AC rms 측정 범위

1 mV/A

전압 출력 비율

CAT III 600 V

측정 카테고리 안전 등급

30 mm

최대 도체 지름

특징

멀티미터 연결 조건이
분명한 i400E mV 출력

핵심 특징현장에서 달라지는 점
1 mV/A 전압 출력읽은 mV 값이 곧 A여서 5 A는 5 mV로 표시되므로 환산 오류 없이 바로 판독할 수 있습니다.
400 mV AC 범위 멀티미터 연결전류 입력이 없는 멀티미터도 mV AC 범위만 있으면 전류를 측정할 수 있게 됩니다.
입력 임피던스 1 MΩ 이상 조건연결할 계측기의 입력 조건이 정해져 있어 부하 때문에 출력 신호가 줄어드는 오류를 피할 수 있습니다.
턱 안 위치와 인접 도체 오차 명시위치 오차와 인접 도체 영향이 수치로 나와 있어 측정 불확도를 계산할 근거가 됩니다.
정렬 표시와 손가락 보호 턱도체를 정렬 표시 사이에 두면 정확도를 확보할 수 있고, 손가락이 턱 뒤에 머물러 안전하게 작업할 수 있습니다.
CAT III 600 V 안전 사양분전반 수준 회로에서 사용할 수 있는 등급이 분명해 작업 계획서에 그대로 적을 수 있습니다.

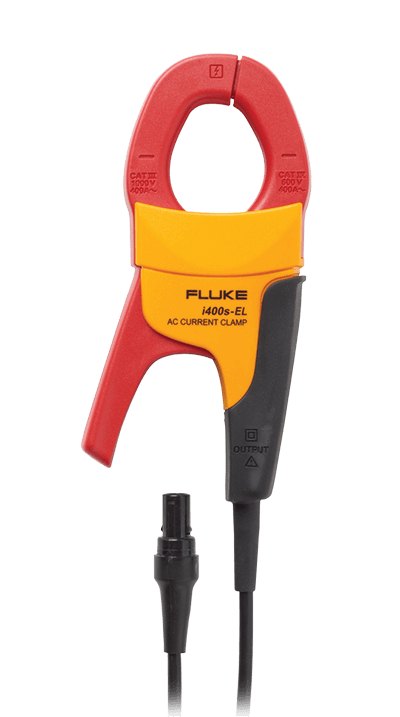

FLUKE i400E ESP - 붉은 클램프 헤드와 출력 커넥터 케이블이 있는 전류 클램프
붉은 클램프 헤드와 출력 커넥터 케이블이 있는 전류 클램프

계측기 연결

멀티미터 입력 조건과
정확도 계산

i400E의 출력은 1 mV/A이므로 연결할 멀티미터는 400 mV AC 이상 범위, 바나나 입력, 1 MΩ 초과 입력 임피던스, 2 % 이하 입력 정확도를 갖추어야 합니다. 클램프 정확도 2.0 % + 0.5 A에 계측기 오차가 더해지므로, 합산 불확도는 사용하는 멀티미터의 사양까지 포함해 계산하세요.

위치와 인접 도체의 영향은 별도로 더해지며, 턱 안 위치는 읽음값의 1.0 % + 0.05 A, 인접 도체는 1 A당 7.5 mA 미만입니다.

안전 사양

i400E 측정 카테고리와
사용 환경

가장 낮은 구성품이 정하는 시스템 등급

i400E는 CAT III 600 V이지만 연결하는 멀티미터와 리드의 등급이 이보다 낮으면 전체 시스템 등급은 그 구성품에 맞춰 낮아집니다. 작업 전압은 600 V AC rms이며 분전반 수준 회로에 적합합니다.

교정 관리

i400E 클램프 교정과
정확도 유지

전류 클램프는 코어 접촉면이 오염되거나 변형되면 정확도가 달라질 수 있으므로 정기 교정 이력을 남겨 관리하세요. KOLAS 인정 범위 안의 교정 항목은 문의해 주시면 안내해 드립니다.

사양

i400E 클램프
1~400 A AC rms 사양

항목사양
측정 범위1~400 A AC rms
출력1 mV/A
정확도 (45~65 Hz)읽음값의 2.0 % + 0.5 A (23 ± 5 °C, 20~75 % RH, 도체 중앙, DC 성분 없음, 인접 도체 없음)
정확도 (65~400 Hz)읽음값의 2.5 % + 0.5 A
위치 / 인접 도체 영향턱 안 위치 ±(읽음값의 1.0 % + 0.05 A) / 인접 도체 7.5 mA/A 미만
크레스트 팩터3 @ 180 A / 2.5 @ 220 A / 1.4 @ 400 A (2 초과 시 2 % 가산)
대역폭5 Hz ~ 20 kHz
부하(계측기 입력) 임피던스1 MΩ 초과
안전IEC 61010-1, IEC 61010-2-030, IEC 61010-2-032: CAT III 600 V, 오염도 2
작업 전압 / 접지 대비 전압600 V AC rms / 600 V AC rms
최대 비파괴 전류600 A
듀티1~400 A 연속
턱 내경 / 최대 도체30 mm (600 MCM)
출력 케이블 / 플러그1 m / 표준 듀얼 바나나 플러그 (19.04 mm)
작동 온도 / 보관 온도-10 ~ 50 °C / -30 ~ 60 °C
상대 습도10~30 °C 90 % 이하 / 30~40 °C 75 % 이하 / 40~50 °C 45 % 이하
온도 계수28 °C 초과 또는 18 °C 미만에서 °C당 지정 정확도의 0.1배 가산
작동 고도 / 보관 고도2,000 m / 12,000 m
IP 등급IP30 (턱을 닫은 상태)
진동 / 낙하MIL-PRF-28800F 클래스 2 / -10 °C, 1 m 높이, 6면, 오크 바닥
전자기 환경IEC 61326-1 휴대용
크기 (H × W × D)146 × 62 × 34 mm
중량150 g

활용 분야

멀티미터로 전류를
확인하는 현장

  • 배전반과 모터 회로 — AC 전류를 멀티미터로 확인합니다.
  • 냉난방 설비 — 압축기와 팬의 운전 전류를 점검합니다.
  • 계측기 확장 — AC mV 범위만 있는 계측기로도 전류를 측정할 수 있게 합니다.

선택 가이드

출력 방식별
Fluke 클램프 선택

이럴 때 (현장 조건)권장 모델선택 이유
mV 입력 계측기에 연결할 때 (1 mV/A)i400E400 mV AC 범위의 멀티미터에 연결하는 CAT III 600 V 클램프로, mV 값을 그대로 A로 읽습니다.
mA 입력 계측기에 연결할 때 (1 mA/A)i400CAT IV 600 V와 CAT III 1000 V 등급의 1 mA/A 출력이라 인입 구간 점검에 맞습니다.
BNC로 오실로스코프에 연결할 때i400s10 mV/A와 1 mV/A 이중 범위를 BNC로 출력해 파형 관찰에 맞습니다.
200 A급 소형 클램프가 필요할 때i200 · i200s0.5~200 A 범위의 1 mA/A 출력으로 소형 부하 점검에 알맞습니다.

Fluke 클램프 비교

모델범위출력정확도 (조건)CAT연결
i2000.5~200 A1 mA/A1 % + 0.5 A (48~65 Hz)CAT III 600 V멀티미터 mA 입력
i200s0.1~24 A, 0.5~200 A100 · 10 mV/A1.5 % + 0.5 A (48~65 Hz)CAT III 600 VBNC, 바나나 어댑터 포함
i4001~400 A1 mA/A2 % + 0.06 A (45~400 Hz)CAT IV 600 V, CAT III 1000 V멀티미터 mA 입력
i400s0.5~40 A, 5~400 A10 · 1 mV/A2 % + 0.015 A, 2 % + 0.04 A (45~400 Hz)CAT IV 600 V, CAT III 1000 VBNC
i5s10 mA~6 A400 mV/A1~5 A 1 %, 10 mA~1 A 1 % + 5 mA (48~65 Hz)CAT III 600 V (절연 도체만)BNC
i800100 mA~800 A1 mA/A읽음값의 ±1 % (기본)CAT III 600 V멀티미터, 기록계 mA 입력
i1000s0.1~10 A, 0.1~100 A, 1~1000 A100 · 10 · 1 mV/A1 % + 1 A (48~65 Hz)CAT III 600 V, CAT IV 300 VBNC (오실로스코프)
i3000s30 · 300 · 3000 A 레인지10 · 1 · 0.1 mV/A2 % + 2 A (48~65 Hz)CAT III 600 VBNC, 바나나 어댑터 포함
