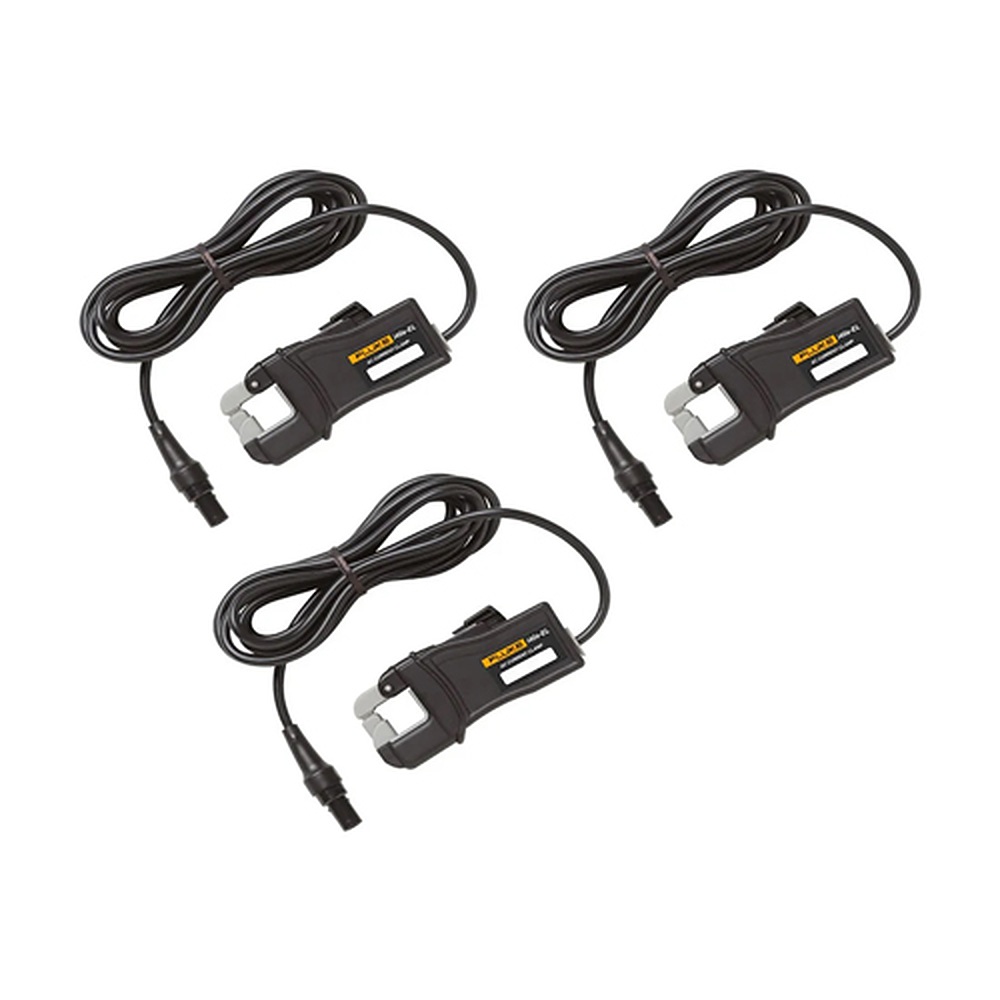

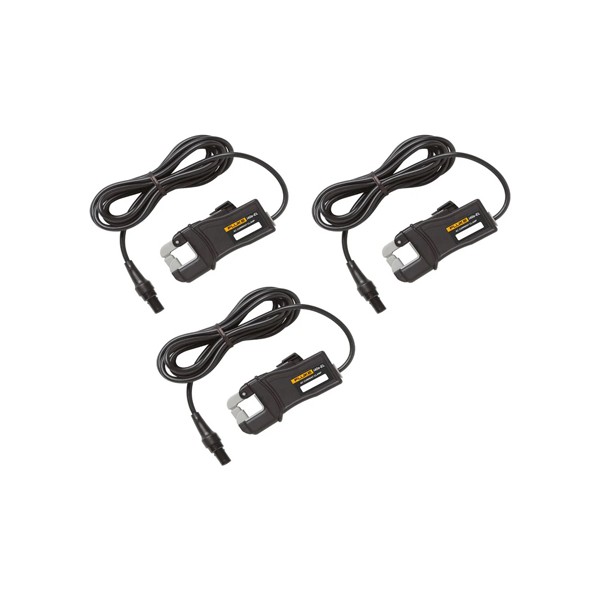

Fluke I40S-EL3X/3PK 40A Clamp-on Current Transformer, 3 pack

Fluke I40S-EL3X/3PK 40A Clamp-on Current Transformer, 3 pack

MODEL
I40S-EL3X/3PK
브랜드
FLUKE
제품 자료
제품문의 구매하기

소부하와 CT 2차 전류를
로거로 기록하는 클램프 CT

Fluke i40s-EL 40 A 클램프 CT (단품 · 3팩)

견적 받기

Fluke 국내 공식 대리점

Fluke i40s-EL은 Fluke 1736·1738 전력 로거 전용 클램프형 변류기(Clamp-on CT)로, 40 mA ~ 40 A의 소전류를 측정합니다. 1 A·5 A 보조 변류기의 2차 측과 지름 15 mm 이하 도체의 전류를 회로 차단 없이 기록합니다.

로거가 센서를 자동으로 인식하므로 범위 설정이 간단합니다. 시스템 정확도는 로거와 함께 사용할 때 읽음값의 0.7 %에 범위의 0.02 %를 더한 값으로 규정되어 소전류 에너지 기록의 불확도를 계산하기 쉽습니다. 단품과 3팩 가운데 고를 수 있으며, (주)테솔이 국내에 공식 공급합니다.

40 A

클램프 CT 최대 측정 전류

1 A · 5 A

맞춤 보조 변류기 2차 정격

Ø 15 mm

클램프 턱 최대 도체 지름

600 V CAT III

IEC 61010-1 안전 등급

특징

소전류에 맞춘
i40s-EL 로거 센서

핵심 특징현장에서 달라지는 점
40 A 소전류 범위대전류용 센서로는 분해능이 부족한 소부하도 세밀하게 기록할 수 있습니다.
1 A·5 A 2차 측정보조 변류기 2차 측을 회로 차단 없이 측정하므로 계량 점검 때 정전이 필요 없습니다.
로거 자동 인식17xx 로거가 센서를 자동으로 인식하므로 범위를 잘못 입력하는 일이 줄어듭니다.
소형 클램프 턱소형 케이블과 2차 배선에 맞는 크기라 좁은 배전반 안에서도 설치할 수 있습니다.
시스템 정확도 규정로거와 함께 사용할 때의 정확도가 정해져 있어 측정 불확도를 산정하기 쉽습니다.
단품·3팩 구성3채널을 동시에 기록할 때 같은 센서 3개를 한 번에 갖출 수 있습니다.

CT 2차 측정

1 A·5 A 2차 측의
기록 방법

변류기 2차 측의 정격은 1 A 또는 5 A이므로, 측정 범위 0.4 ~ 40 A보다 40 mA ~ 4 A 범위가 분해능에 유리합니다. 2차 회로를 열지 말고 클램프를 배선에 물려 측정하세요. 범위는 로거 설정에서 고르며, 정확도는 로거와 함께 사용한 시스템 값입니다.

2차 배선에 물리는 클램프

클램프 턱은 소형 도체까지 물리므로 변류기 2차 단자에서 나온 배선에 그대로 끼우면 됩니다. 센서 케이블 끝의 전용 커넥터를 로거 입력에 연결하면 로거가 센서를 인식합니다.

설치 환경

고도와 온도에 따른
등급 변화

안전 등급은 IEC 61010-1 기준 600 V CAT III 또는 300 V CAT IV, 오염도 2이고, 동작 온도는 -10 ~ 55 °C입니다. 사용 고도는 2000 m 이하가 기준이며, 4000 m까지는 600 V CAT II 또는 300 V CAT III로 낮춰 적용해야 합니다.

사양

i40s-EL 40 A 클램프 CT
상세 사양

항목사양
용도40 A까지 소전류 측정, 1 A · 5 A 보조 변류기 2차 측
측정 범위 (1736 · 1738)40 mA ~ 4 A · 0.4 ~ 40 A
정확도 (로거 포함)±(읽음값의 0.7 % + 범위의 0.02 %)
클램프 턱지름 15 mm 도체까지
호환 로거Fluke 1736 · 1738 (센서 자동 인식)
안전 등급 (IEC 61010-1)600 V CAT III / 300 V CAT IV, 오염도 2
동작 온도-10 ~ 55 °C
동작 고도2000 m (4000 m까지 600 V CAT II / 300 V CAT III로 하향)
보증1년
부품 번호단품 4345270 · 3팩 i40s-EL/3pk

활용 분야

i40s-EL로 소전류를
기록하는 현장

  • 계량 점검 — 1 A·5 A 변류기 2차 측의 전류를 정전 없이 기록합니다.
  • 소형 부하 에너지 기록 — 로거와 함께 소전류 부하의 사용량을 장기 측정합니다.
  • 배전반 분기 회로 — 소형 케이블의 전류를 로거로 남깁니다.
  • 3채널 동시 기록 — 3팩으로 3상 소전류를 한 번에 측정합니다.

선택 가이드

전류 크기별
17xx 로거용 센서 선택

이럴 때 (현장 조건)권장 모델선택 이유
40 A 이하 소전류와 1 A·5 A 2차 측을 기록할 때i40s-EL측정 범위 40 mA ~ 40 A에 소형 클램프 턱을 갖춰 2차 배선에 바로 물릴 수 있습니다.
150 A 또는 1500 A까지 플렉시블로 측정할 때i17XX-flex1500범위 1 ~ 150 A · 10 ~ 1500 A에 12 in 헤드를 갖춘 플렉시블 센서입니다.
300 A 또는 3000 A까지 측정할 때i17XX-flex3000범위 3 ~ 300 A · 30 ~ 3000 A에 24 in 헤드라 더 굵은 케이블에 맞습니다.
600 A 또는 6000 A까지 측정할 때i17XX-flex6000범위 6 ~ 600 A · 60 ~ 6000 A에 36 in 헤드라 가장 큰 전류까지 다룹니다.

구성·옵션

i40s-EL 단품과 3팩

  • 단품 — 클램프 CT 1개, 부품 번호 4345270.
  • 3팩 — 같은 클램프 3개 묶음(i40s-EL/3pk), 사양은 단품과 같습니다.
  • 호환 로거 — Fluke 1736 · 1738.
