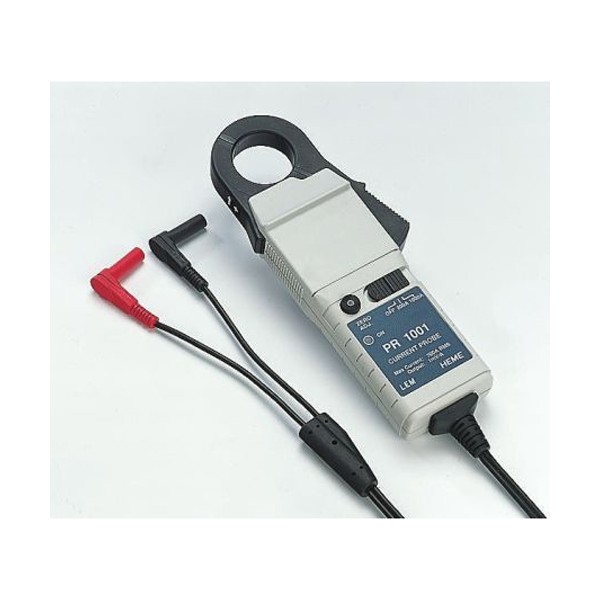

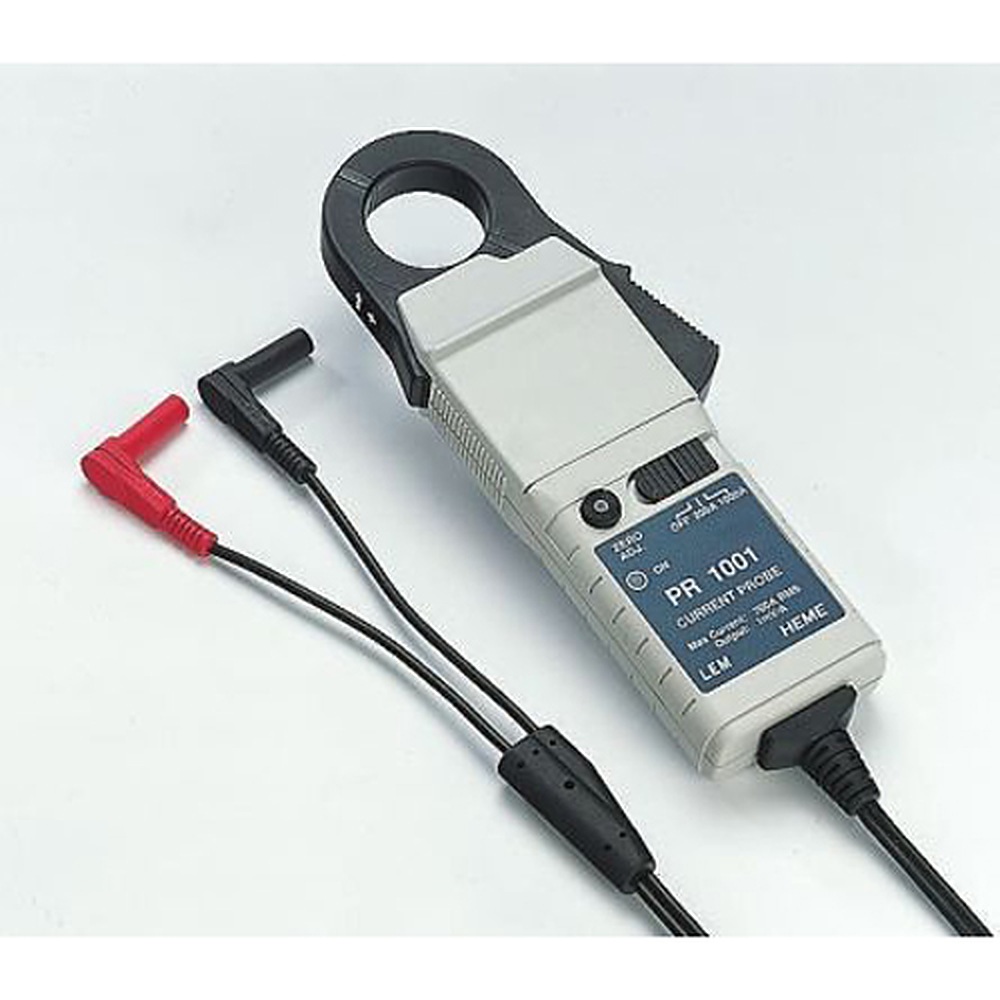

LH 전류 클램프 프로브는 ±300 A와 ±1000 A 두 범위를 1 mV/A 전압 신호로 바꾸는 AC/DC 클램프 프로브(Current Clamp Probe)입니다. 지름 31 mm 도체까지 걸어 멀티미터나 오실로스코프로 전류를 측정할 수 있습니다.
정확도는 25 °C에서 읽음값의 ±1 %에 ±500 mA이고, 소신호 주파수 범위는 DC부터 10 kHz까지입니다. 이 클램프 프로브는 (주)테솔이 국내에 공식 공급합니다.
특징
LH 클램프 프로브의 AC·DC 측정 특징
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| AC·DC 측정 | 교류와 직류를 모두 측정하므로 분전반의 부하 전류와 직류 설비 점검에 같은 프로브로 대응할 수 있습니다. |
| 두 가지 측정 범위 | ±300 A와 ±1000 A 가운데 전류 크기에 맞는 범위를 골라 읽을 수 있습니다. |
| 1 mV/A 출력 | 읽은 mV 값이 그대로 A 값이 되므로 환산하지 않고 계측기 화면을 바로 읽을 수 있습니다. |
| 굵은 도체 대응 | 굵은 도체도 감쌀 수 있어 회로를 끊지 않고 케이블의 전류를 확인합니다. |
| 수동 영점 휠 | 본체의 휠로 영점을 직접 조정해 측정 직전의 오프셋을 제거합니다. |
| 배터리 부족 표시 | 배터리가 부족하면 표시로 알리므로 측정 중 값이 흔들리는 일이 줄어듭니다. |
사용 방법
영점과 전원을 점검하는 순서
측정 전에는 조를 도체에 걸지 않은 상태에서 휠로 영점을 조정하세요. 전원은 9 V 알칼리 전지로 약 50시간 사용할 수 있으며, 부족 표시가 켜지면 전지를 교체하세요.
도체 위치에 따른 변화는 중앙 측정값 대비 ±1.5 %이므로 도체를 조의 중앙에 두면 오차가 줄어듭니다. 온도 계수는 읽음값의 ±0.1 %/°C이므로 25 °C에서 멀어진 환경에서는 이 값을 더해 판단하세요.
영점 휠 조정 방법
조를 도체에서 떼어 둔 상태에서 휠을 돌려 계측기 읽음값을 0에 가깝게 조정합니다. 도체를 걸 때는 도체가 중앙에 오도록 조를 닫으세요.
연결
출력 단자와 부하 조건
출력은 1.5 m 케이블 끝의 4 mm 안전 플러그입니다. 연결하는 계측기의 부하 임피던스는 10 kΩ 초과, 100 pF 이하 조건을 따르세요.
사양
±300 A·±1000 A 범위 상세 사양
| 항목 | 사양 |
|---|---|
| 측정 범위 | ±300 A · ±1000 A |
| 전류 범위 (표기) | 200 A ACrms 또는 DC · 1000 A ACpk 또는 DC |
| 출력 감도 | 1 mV/A |
| 정확도 | 읽음값 ±1 % ±500 mA (25 °C) |
| 분해능 | ±100 mA |
| 주파수 범위 | DC~10 kHz (-1 dB, 소신호) |
| 최대 도체 | 지름 31 mm |
| 출력 · 케이블 | 4 mm 안전 플러그 · 1.5 m |
| 전원 | 9 V 알칼리 (MN1604/PP3) · 약 50시간 |
| 무게 | 295 g |
| 동작 온도 | 0~50 °C |
| 부하 임피던스 | 10 kΩ 초과 · 100 pF 이하 |
| 도체 위치 민감도 | 중앙 측정값 대비 ±1.5 % |
| 온도 계수 | 읽음값의 ±0.1 % / °C |
| 작동 전압 | 300 V ACrms 또는 DC |
| 영점 조정 | 휠로 수동 조정 |
| 보관 온도 | -20~85 °C (배터리 분리) |
| 작동 습도 | 15~85 % (결로 없음) |
활용 분야
LH 클램프 프로브로 전류를 점검하는 현장
- 분전반과 배전 설비 — 부하 전류를 끊지 않고 확인합니다.
- 모터와 구동 장치 — 운전 전류를 읽어 부하 상태를 비교합니다.
- 오실로스코프 시험 — 전류 파형을 화면으로 관찰합니다.
- 배선 점검 — 현장 배선의 전류를 측정합니다.
선택 가이드
전류 크기에 따른 측정 범위 선택
| 측정할 전류 | 선택할 범위 | 선택 이유 |
|---|---|---|
| 300 A 이하 | ±300 A | 작은 전류에서 같은 정확도 식을 적용합니다. |
| 300 A 초과 | ±1000 A | 큰 전류를 한 프로브로 읽습니다. |
구성·옵션
LH 프로브 기본 구성과 사용 전원
- 기본 구성 — 클램프 프로브 본체와 1.5 m 케이블입니다.
- 출력 — 4 mm 안전 플러그입니다.
- 사용 전원 — 9 V 알칼리(MN1604/PP3)입니다.
관련 제품
LH 클램프와 함께 보는 전류 센서
- Fluke i410 AC/DC 전류 클램프 (400 A)
- Fluke i1010 AC/DC 전류 클램프 (1000 A DC)
- Fluke i310s AC/DC 전류 프로브 (BNC, 300 A)
LH 전류 클램프 프로브로 교류와 직류를 모두 측정할 수 있습니까?
네, 교류와 직류를 모두 측정합니다. 출력은 1 mV/A이며 안전 플러그로 멀티미터나 오실로스코프에 연결합니다.
LH 클램프에는 얼마나 굵은 도체까지 걸 수 있습니까?
지름 31 mm 도체까지 걸 수 있습니다. 도체를 조 중앙에 두면 위치에 따른 오차가 ±1.5 %로 줄어듭니다.
LH 클램프 프로브의 정확도는 어떻게 됩니까?
25 °C에서 읽음값의 ±1 %에 ±500 mA입니다. 25 °C에서 벗어나면 읽음값의 ±0.1 %/°C 온도 계수를 더해 판단하세요.
영점은 어떻게 맞춥니까?
본체의 휠로 직접 맞춥니다. 조를 도체에서 뗀 상태에서 계측기 읽음값이 0에 가까워지도록 휠을 돌리세요.
제품 자료
FAQ 자주묻는 질문
-
LH 전류 클램프 프로브로 교류와 직류를 모두 측정할 수 있습니까?
네, 교류와 직류를 모두 측정합니다. 출력은 1 mV/A이며 안전 플러그로 멀티미터나 오실로스코프에 연결합니다.
-
LH 클램프에는 얼마나 굵은 도체까지 걸 수 있습니까?
지름 31 mm 도체까지 걸 수 있습니다. 도체를 조 중앙에 두면 위치에 따른 오차가 ±1.5 %로 줄어듭니다.
-
LH 클램프 프로브의 정확도는 어떻게 됩니까?
25 °C에서 읽음값의 ±1 %에 ±500 mA입니다. 25 °C에서 벗어나면 읽음값의 ±0.1 %/°C 온도 계수를 더해 판단하세요.
-
영점은 어떻게 맞춥니까?
본체의 휠로 직접 맞춥니다. 조를 도체에서 뗀 상태에서 계측기 읽음값이 0에 가까워지도록 휠을 돌리세요.
