Electro-PJP 5104-IEC 악어클립 1500V CAT III

MODEL: 5104-IEC
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

태양광·전기차 고전압 접점에
리드를 물리는 악어 클립

ELECTRO-PJP 5104-IEC 악어 클립

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 5104-IEC는 4 mm 안전 바나나 플러그 리드에 끼워 쓰는 악어 클립(Alligator Clip)입니다. 1500 V CAT III · 1000 V CAT IV 정격과 20 A 허용 전류를 갖춰, 태양광 발전 시스템이나 전기 자동차 회로의 고전압 접점에 측정 리드를 임시로 고정할 수 있습니다.

몸체는 PBT, 조는 니켈 도금 강이며 한 포장에 10개가 들어 있어 여러 측정 지점을 한 번에 준비할 수 있습니다. 임시·반임시·영구 연결을 같은 클립으로 처리하는 이 부품은 (주)테솔이 국내에 공식 공급합니다.

1500 V

CAT III 정격 전압

1000 V

CAT IV 정격 전압

20 A

정격 전류

10개입

한 포장 수량

특징

고전압 회로에 맞춘
5104-IEC 접속부

핵심 특징	현장에서 달라지는 점
암 소켓 접속	안전 바나나 플러그 리드에 바로 끼우므로 가지고 있는 안전 리드를 그대로 쓸 수 있습니다.
1500 V CAT III 정격	1500 V DC 태양광 발전 시스템처럼 전압이 높은 회로의 접점에도 정격 안에서 물릴 수 있습니다.
1000 V CAT IV 정격	CAT IV 회로 기준 1000 V 정격도 함께 갖춰 설비 인입부 측정에도 쓸 수 있습니다.
20 A 정격 전류	전류 정격은 20 A이며, 연결하는 리드와 견주어 낮은 쪽 정격을 기준으로 운용하세요.
임시·반임시·영구 연결	연결 기간이 다른 작업을 클립 한 종류로 처리하므로 준비할 부품 가짓수가 줄어듭니다.
10개입 포장	여러 회로에 동시에 물리는 작업에 필요한 수량을 한 포장으로 갖출 수 있습니다.

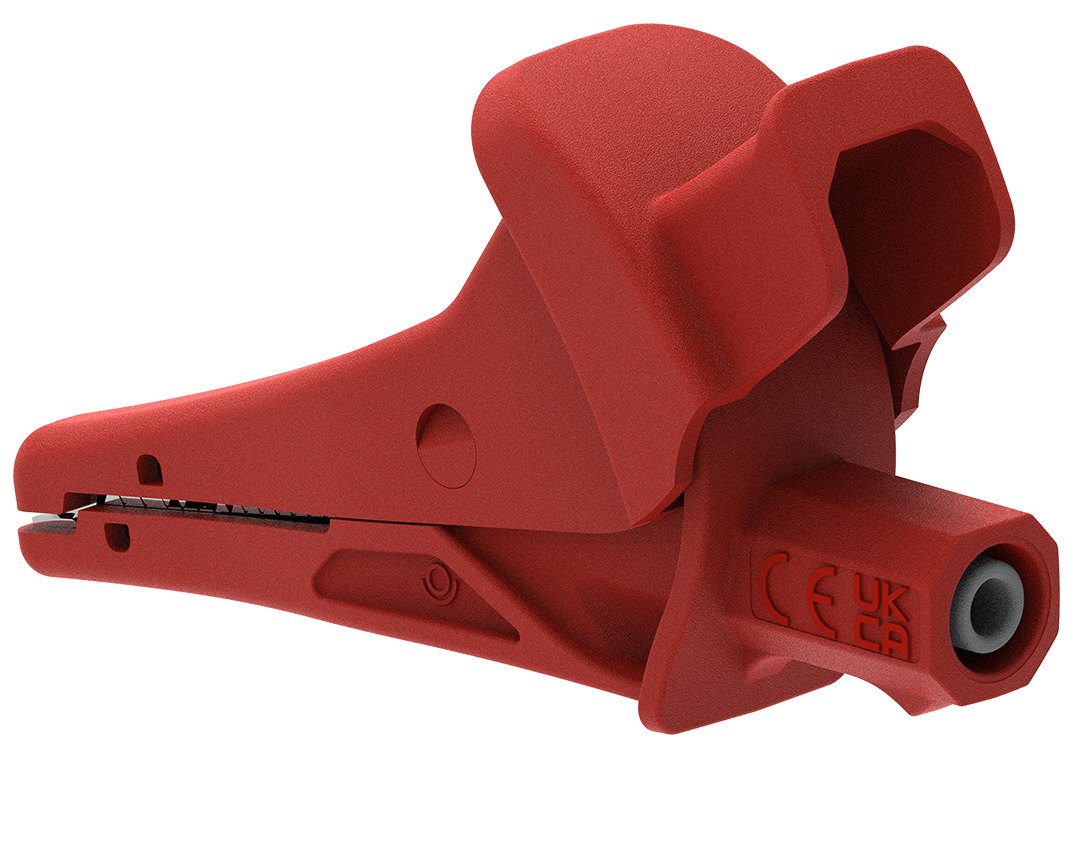

붉은색 대형 악어 클립 외형

정격 운용

악어 클립과 리드를
조합할 때의 정격 기준

클립과 리드 가운데 낮은 정격이 전체 정격

이 클립의 정격은 1500 V CAT III, 1000 V CAT IV, 20 A입니다. 다만 전체 정격은 함께 쓰는 안전 바나나 리드와 비교해 낮은 쪽을 따릅니다. 태양광 1500 V DC 회로라면 리드 정격도 같은 수준인지 먼저 확인한 뒤 연결하세요.

사양

5104-IEC
악어 클립 정격 사양

항목	사양
모델	5104-IEC
정격 전압	1500 V CAT III / 1000 V CAT IV
정격 전류	20 A
연결	4 mm 안전 바나나 플러그 리드용 암 소켓
재질	PBT, 니켈 도금 강
포장	10개입

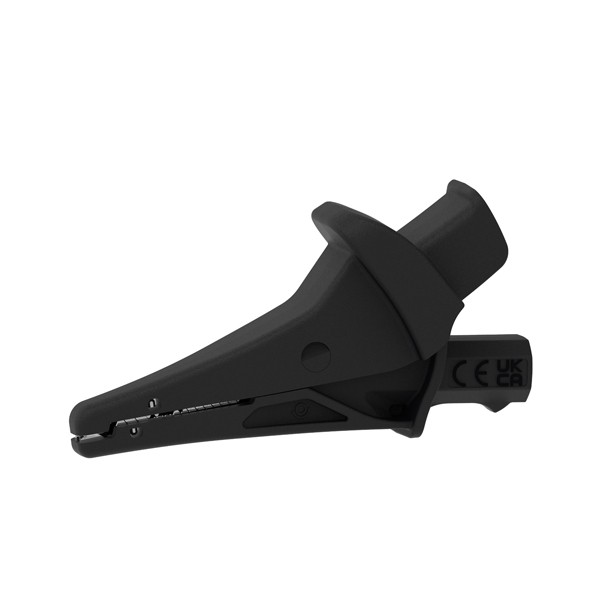

검은색 대형 악어 클립 외형

활용 분야

고전압 임시 연결이
필요한 현장

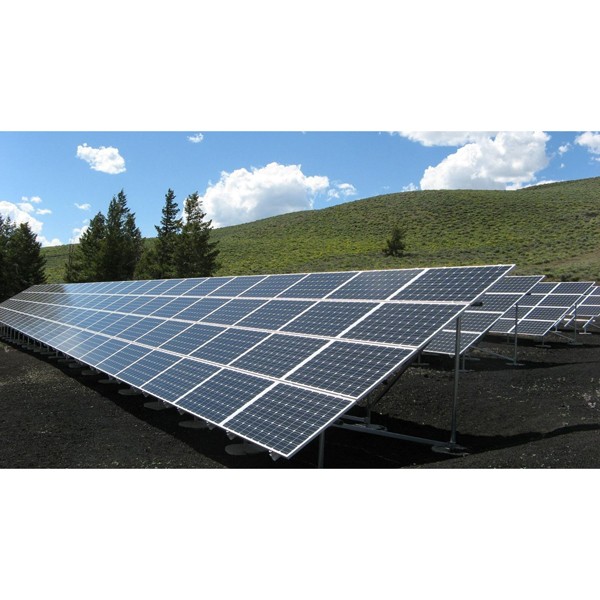

태양광 발전 시스템 — 1500 V DC 회로의 전기 접점에 측정 리드를 연결합니다.
전기 자동차와 배터리 — 고전압 배터리 회로의 측정 지점에 리드를 임시로 고정합니다.
3상 전기 설비 — 400 V급 3상 시스템을 점검할 때 단자에 측정 리드를 물립니다.
임시 측정 연결 — 측정 장비를 단자에 물려 둔 채 다른 작업을 이어 갈 수 있습니다.

구성·옵션

5104-IEC 포장 구성과
별도 준비 품목

구성품	비고	별도 준비	품번
악어 클립 10개입	4 mm 암 소켓 · 1500 V CAT III · 1000 V CAT IV · 20 A	4 mm 안전 바나나 플러그 리드	5104-IEC

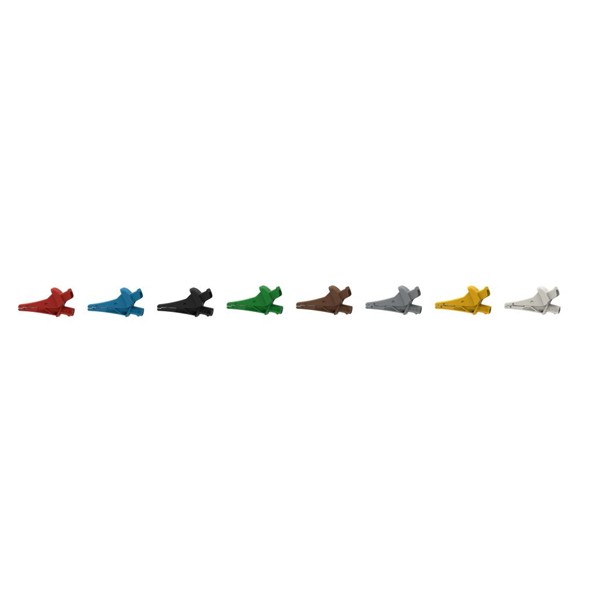

여러 색상의 악어 클립 구성

악어 클립과 함께 보는
PJP 클립·리드

5104-IEC 악어 클립은 어떤 리드에 연결합니까?
안전 바나나 플러그가 달린 리드에 연결합니다. 클립에 암 소켓이 있어 플러그를 그대로 꽂으면 됩니다.
5104-IEC 한 포장에는 몇 개가 들어 있습니까?
한 포장에 10개입니다. 낱개로 필요하시면 원하는 수량을 알려 주세요.
1500 V 태양광 회로에도 사용할 수 있습니까?
네, 1500 V DC 태양광 발전 시스템의 전기 접점에 연결할 수 있습니다. 클립 정격은 1500 V CAT III이며, 전체 정격은 리드와 클립 가운데 낮은 쪽을 따릅니다.
악어 클립을 장기간 연결해 두어도 됩니까?
네, 임시·반임시·영구 연결에 모두 쓸 수 있습니다. 연결 기간이 길다면 접점이 잘 물려 있는지 주기적으로 점검하세요.
