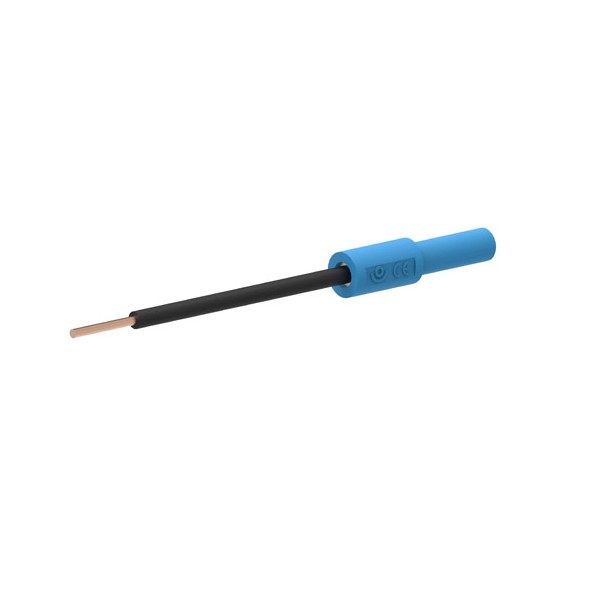

Electro-PJP Ada86/F/1.8 플렉시블 핀 테스트 포인트

견적 받기

Electro-PJP 국내 정식 공급 파트너

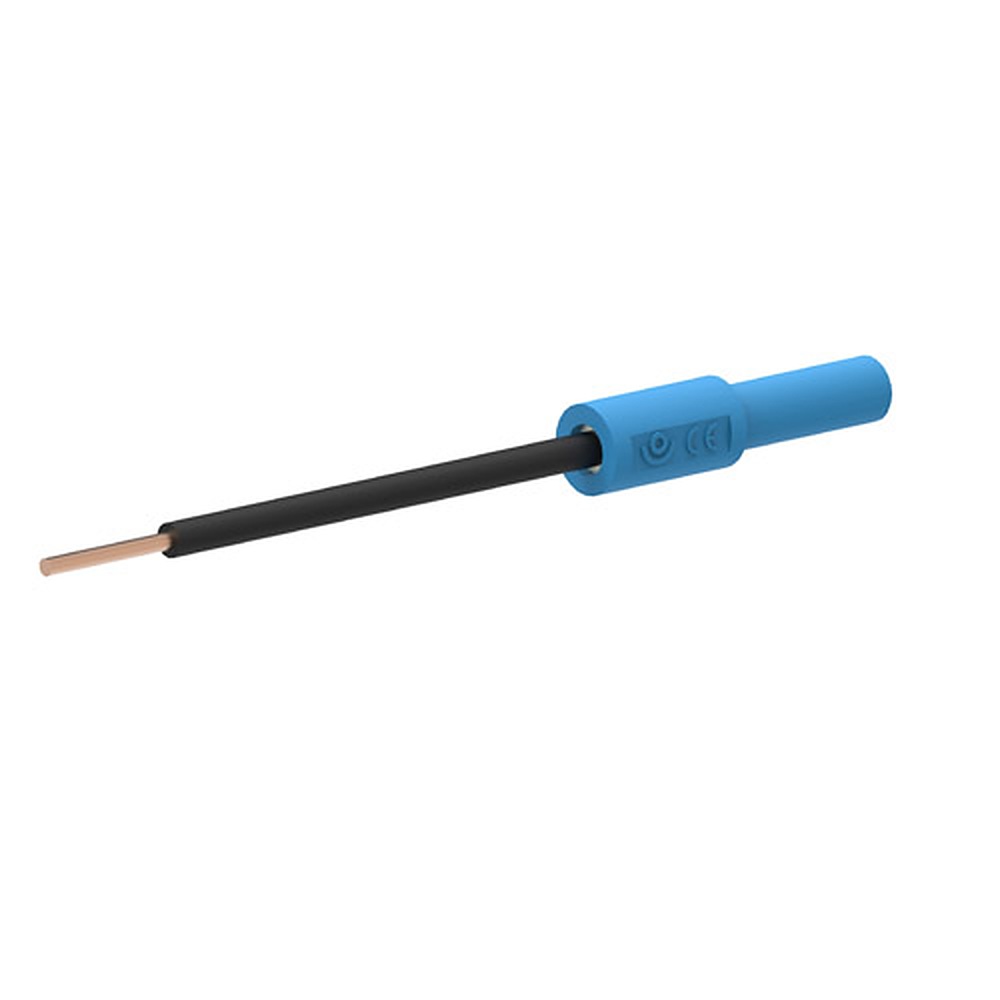

Electro-PJP Ada86/F/1.8은 Ø4mm 암 소켓에 연결해 사용하는 플렉시블 핀 테스트 포인트 어댑터(테스트 프로브 어댑터)입니다. 30 VAC·60 VDC 이하 저전압 회로에서 1 A까지 사용하며, 기판의 좁은 측정점에 계측기 리드를 접속할 때 적합합니다.

핀이 휘어지므로 부품 사이 틈이나 단자 간격이 좁은 곳에서도 측정점에 닿는 각도를 맞출 수 있습니다. 접점은 니켈 코팅 황동, 절연부는 PP 소재이며 10개 단위로 포장됩니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

1 A

어댑터 정격 전류

30 VAC · 60 VDC

이하 저전압 회로용 정격

Ø4mm

연결 소켓 규격(암)

10개

1포장 수량

특징

휘어지는 핀으로 접근하는
Ada86/F/1.8

핵심 특징현장에서 달라지는 점
플렉시블 핀핀 각도를 측정점 쪽으로 조정할 수 있어 인접 부품을 건드리지 않고 접촉점을 맞춥니다.
Ø4mm 암 소켓표준 바나나 리드를 그대로 꽂으므로 어댑터만 추가하면 기존 계측 리드를 계속 사용할 수 있습니다.
30 VAC · 60 VDC 이하, 1 A 정격신호선과 저전압 전원 라인 점검용이며, 정격을 넘는 회로에는 사용하지 마세요.
니켈 코팅 황동 접점접점이 산화에 강해 반복 접촉에서도 접촉 저항이 안정적으로 유지됩니다. 핀 끝은 코팅이 없습니다.
PP 절연절연부가 손과 인접 단자를 격리해 측정 중 단락 접촉을 줄입니다.

사용 주의

정격 범위 안에서
사용하는 어댑터

이 어댑터는 안전 범주(CAT) 등급이 없는 저전압용입니다. 정격은 교류 30 V 이하, 직류 60 V 이하이며 전류는 1 A까지이므로 상용 전원 계통이나 CAT 등급이 요구되는 측정에는 사용하지 마세요.

핀은 휘어지는 만큼 반복해서 크게 구부리면 형상이 변합니다. 측정점을 찾은 뒤에는 각도를 고정한 채 접촉하고, 오래 사용한 핀은 새 어댑터로 교체하세요.

좁은 간격 접근 방식

부품 다리 사이나 커넥터 핀 사이처럼 일반 프로브 팁이 들어가지 않는 곳에 핀 끝을 밀어 넣고 계측기 리드를 뒤쪽 소켓에 연결합니다. 핀이 휘므로 기판 면을 따라 눕혀 접촉할 수도 있습니다.

사양

Ada86/F/1.8
저전압 1 A 정격 사양

항목사양
모델Ada86/F/1.8
형식플렉시블 핀 테스트 포인트 어댑터
연결 소켓Ø4mm 암(Female)
정격 전압30 VAC 이하 / 60 VDC 이하
정격 전류1 A
접점 소재니켈 코팅 황동(핀 끝은 코팅 없음)
절연 소재PP
포장 수량10개
안전 범주CAT 등급 없음

활용 분야

기판 측정과
좁은 접속점 점검

  • 회로 기판 측정 — 테스트 포인트가 작은 기판에서 전압과 신호를 계측기로 읽습니다.
  • 좁은 접속점 점검 — 커넥터 핀 사이나 부품 틈에 핀 끝을 넣어 도통과 전압을 확인합니다.
  • 계측기 리드 확장 — Ø4mm 바나나 리드에 어댑터를 더해 미세 접점용 프로브로 바꿔 사용합니다.

선택 가이드

핀 형상과 정격으로 고르는
테스트 포인트 어댑터

이럴 때 (측정 조건)권장 모델선택 이유
핀을 휘어 좁은 측정점에 닿고 1 A 이하일 때Ada86/F/1.8핀이 휘어 좁은 측정점에도 닿고, Ø4mm 암 소켓에 정격 1 A입니다.
더 가는 핀이 필요하고 1 A 이하일 때Ada35Needle0,6니들 형태 핀이라 더 작은 측정점에 닿으며 정격은 1 A입니다.
36 A 전류 용량이 필요할 때Ada32/1,4정격 전류가 36 A라 전류가 큰 접속에 맞습니다.

구성·옵션

Ada86/F/1.8 포장 구성

구분내용
구성플렉시블 핀 테스트 포인트 어댑터 / Ø4mm 암
정격30 VAC 이하, 60 VDC 이하, 1 A
포장 수량10개

관련 제품

Ada86/F/1.8과 함께 보는
테스트 포인트 부품
