M3 나사로 조립하는⁣ Ø4 mm 바나나 플러그

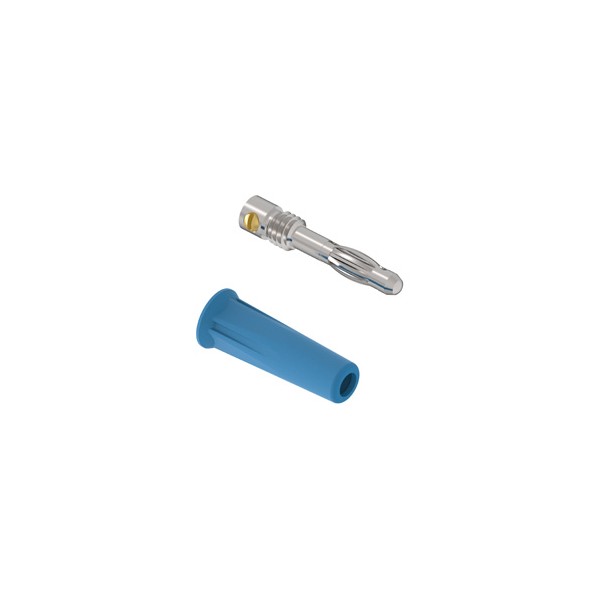

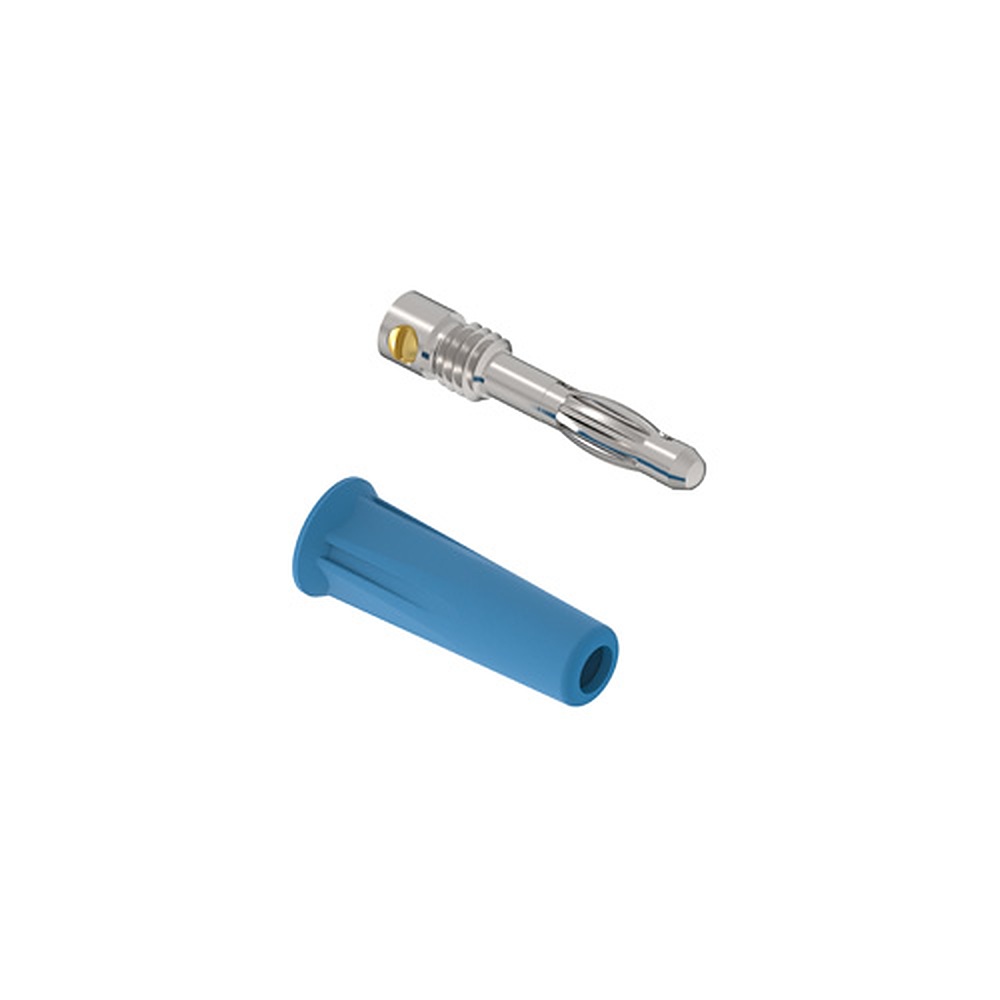

Electro-PJP 1060 Ø4 mm 바나나 플러그, 나사식 절연체, M3 나사 연결

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1060은 M3 나사로 케이블을 고정하는 Ø4 mm 수 바나나 플러그(Male Banana Plug) DIY 부품입니다. 전류 정격 36 A에 전압은 ≤30 VAC ≤60 VDC까지입니다.

적용 케이블은 단면적 2.5 mm²까지이고, 나사식 절연체 소재는 PP, 한 팩 수량은 10개입니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

≤60 VDC

≤30 VAC 정격 전압

2.5 mm²

적용 케이블 단면적 이하

PP

나사식 절연체 소재

조립 방식

1060의 M3 나사 연결과⁣ 절연체 구조

1060은 나사식 절연체 안에서 케이블을 M3 나사로 연결하는 수 플러그입니다. 같은 나사 연결 방식에서 공구 없이 조립하는 모델은 1069-PRO입니다.

정격 확인

CAT 등급이 없는⁣ 1060의 용도 범위

1060은 CAT 등급 없이 ≤30 VAC ≤60 VDC로 정해진 부품입니다. 상용 전원 계통 측정 리드에는 CAT 등급이 있는 안전 플러그 계열을 선택하세요.

사양

1060 정격과⁣ 구조 사양

항목사양
품번1060
구성Ø4 mm 바나나 플러그, 나사식 절연체, M3 나사 연결
연결 방식M3 나사 연결
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체PP
접점 소재니켈 도금 황동
적용 케이블2.5 mm² 이하 (나사 연결)
주문 코드1060-C-# / 1060-I-#
포장 수량10개

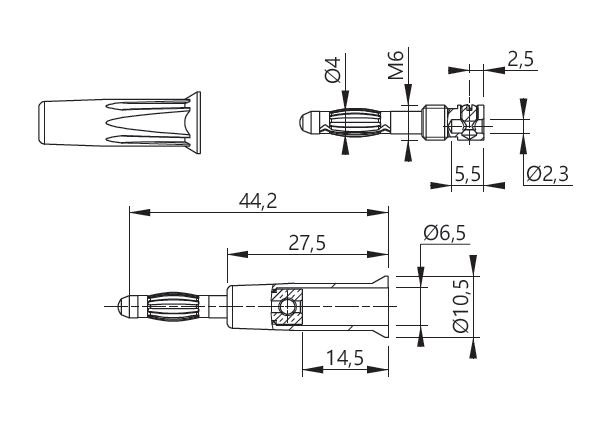

ELECTRO-PJP 1060.0 - M3 나사 연결 바나나 플러그의 분해 치수도
M3 나사 연결 바나나 플러그의 분해 치수도

활용 분야

1060으로 만드는⁣ 리드와 단자

  • 측정 리드 제작 — 나사 조립으로 Ø4 mm 저전압 계측 리드를 만듭니다.
  • 시험대 배선 — ≤30 VAC ≤60 VDC 범위의 신호 연결에 적용합니다.

같은 계열

1060 외의⁣ Ø4 mm DIY 플러그·잭 11종

  • 1010 — 나사식 POM 절연체 Ø4 mm 플러그, 납땜 연결
  • 3010 — 나사형 POM 절연체 암 바나나 잭, 납땜 연결
  • 3030 — 나사형 POM 절연체 암 바나나 잭, M3 나사 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1064-PRO — PP 절연체 퀵 커넥션 플러그
  • 1080 — 스택형 플러그, M3 나사 연결
  • 1084 — 스택형 플러그, 측면 소켓, M3 나사 연결
  • 1086 — 스택형 플러그, 후퇴식 슬리브, M3 나사 연결
  • 1087 — 스택형 퀵 커넥션 플러그
  • 1089 — 스택형 플러그, 후퇴식 슬리브, 퀵 커넥션
  • 1090 — 스택형 플러그, 측면 소켓, 퀵 커넥션
