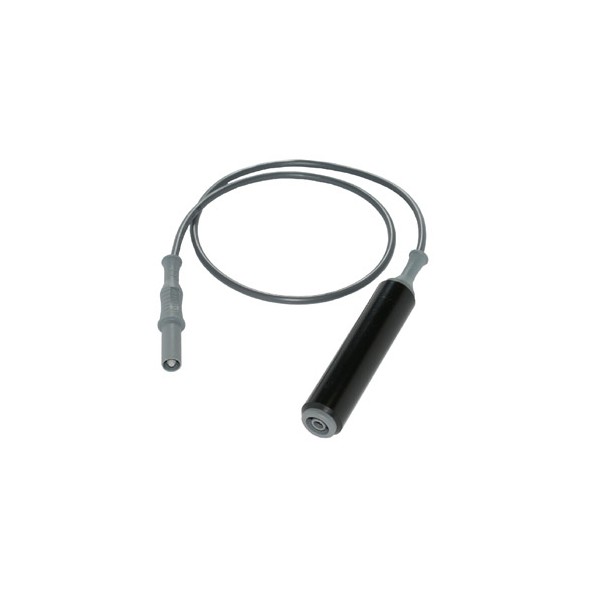

Electro-PJP 2080/2310 수컷-암컷 연장 케이블

MODEL: 2080/2310
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

안전 등급을 낮추지 않고
리드를 늘리는 연장 케이블

Electro-PJP 2080/2310 Ø4 mm 수-암 연장 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 2080/2310은 한쪽에 Ø4 mm 수 플러그, 반대쪽에 Ø4 mm 암 소켓을 단 안전 연장 리드(바나나 연장 케이블)입니다. 1000 V CAT IV · 36 A 정격을 그대로 유지하면서 측정 리드를 50 · 100 · 150 cm 단위로 늘릴 수 있습니다.

수 플러그와 암 소켓이 같은 Ø4 mm 규격이어서 기존 측정 리드와 계측기 사이에 직렬로 끼워 넣으면 됩니다. 필요한 길이만 골라 배선을 정리하고 안전 거리를 확보할 수 있으며, 이 리드는 (주)테솔이 국내에 공식 공급합니다.

1000 V CAT IV

리드 정격 전압과 등급

36 A

정격 전류

3종

50 · 100 · 150 cm 길이

Ø4 mm

수 플러그와 암 소켓 규격

특징

길이를 늘려도
정격을 유지하는 리드

핵심 특징	현장에서 달라지는 점
수-암 한 쌍 구성	한쪽은 수 플러그, 반대쪽은 암 소켓이므로 기존 리드와 계측기 사이에 그대로 끼워 연장합니다.
Ø4 mm 규격	표준 Ø4 mm 바나나 단자끼리 이어지므로 별도 변환 어댑터가 필요 없습니다.
1000 V CAT IV 등급	연장 리드를 끼워도 안전 등급이 낮아지지 않으므로 인입 측 측정 회로에도 사용할 수 있습니다.
50 · 100 · 150 cm 길이 옵션	패널 뒤쪽이나 먼 측정점까지 필요한 거리만 선택하므로 리드가 늘어져 걸리는 일이 줄어듭니다.
PP · PA · PVC 절연 구성	플러그 몸체와 케이블 피복이 절연 재질로 구성되어 손이 닿는 부위가 전기적으로 보호됩니다.

길이 선택

배선 거리에 맞춘
길이와 정격 검토

길이는 품번의 [L] 자리로 정하며 50 cm, 100 cm, 150 cm 세 가지입니다. 측정점까지 거리보다 조금 여유 있는 길이를 골라야 리드를 팽팽하게 당기지 않습니다. 연장으로 늘어난 길이만큼 전압 강하가 생기므로, 전류가 큰 회로라면 측정값 보정도 함께 검토하세요.

50 cm: 계측기와 측정점이 같은 작업대 위에 있을 때.
100 cm: 패널 뒤쪽이나 인접 설비까지 닿아야 할 때.
150 cm: 먼 측정점까지 늘려야 하되 리드를 바닥으로 늘어뜨리지 않아야 할 때.

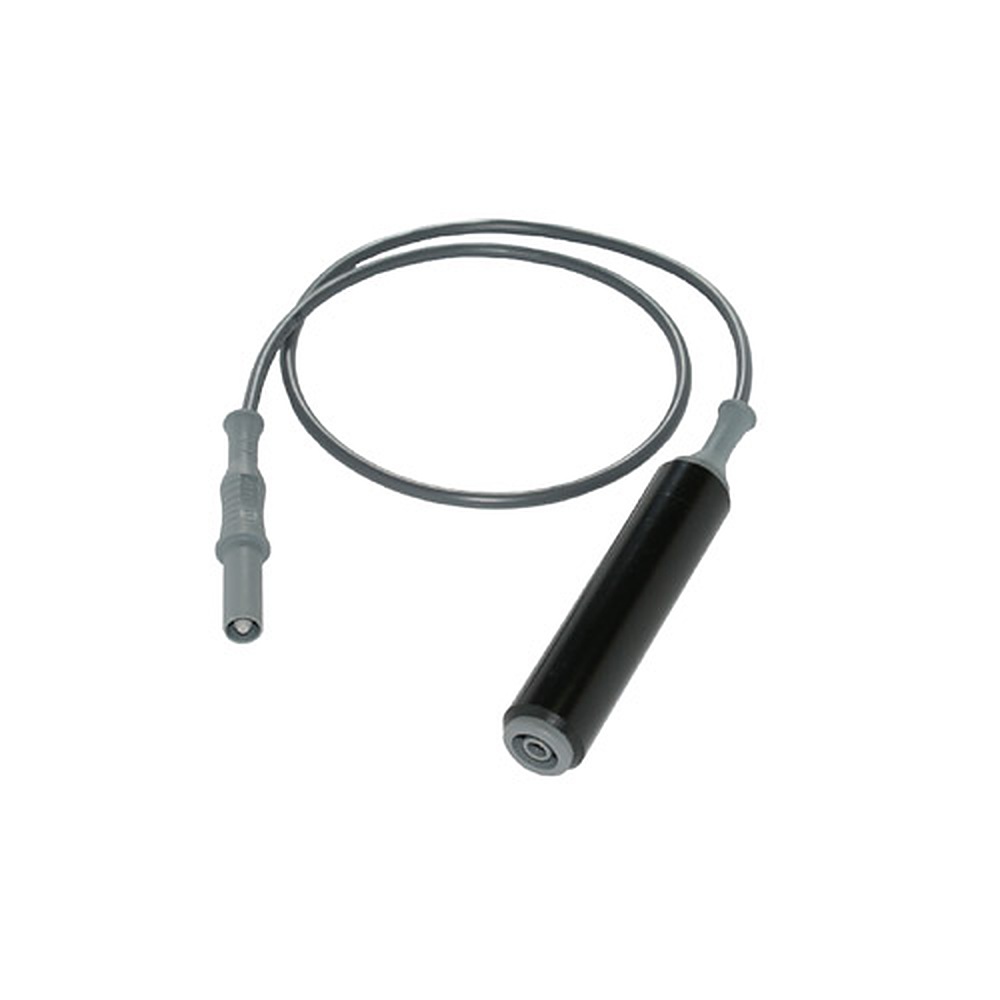

기존 리드와 계측기 사이에 연장 리드를 끼운 구성

기존 측정 리드의 플러그를 연장 리드의 암 소켓에 꽂고 연장 리드의 수 플러그를 계측기 단자에 꽂습니다. 접속부는 모두 절연 몸체로 감싸져 있어 연결 후에도 충전부가 노출되지 않습니다.

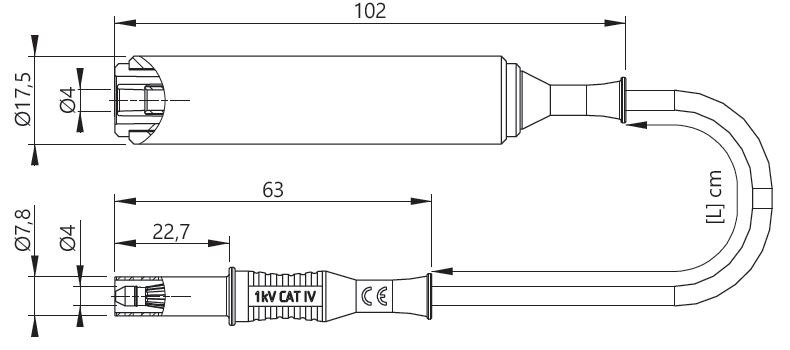

수컷-암컷 연장 케이블의 구조 치수도

사양

CAT IV 36 A
연장 리드 사양

항목	사양
모델	2080 · 2310
구성	Ø4 mm 수 플러그 / Ø4 mm 암 소켓 연장 리드
정격 전압	1000 V CAT IV
정격 전류	36 A
길이 옵션	50 · 100 · 150 cm
접점 재질	니켈 코팅 황동
절연 재질	PP · PA · PVC
주문 참조 번호	208[X]/231[X]IECIV-[L]-#
포장 수량	1개

활용 분야

리드가 닿지 않는
측정 현장

먼 측정점 연결 — 측정 리드가 닿지 않는 거리를 연장 리드로 연결합니다.
패널 뒤쪽 설비 측정 — 계측기를 앞에 두고 뒤쪽 단자까지 리드를 늘립니다.
다지점 측정 — 여러 측정 지점 사이를 길이별 연장 리드로 연결합니다.

선택 가이드

측정점 거리로 고르는
연장 리드 길이

이럴 때 (현장 조건)	권장 길이	선택 이유
계측기와 측정점이 가까울 때	50 cm	가장 짧아 작업대 위 배선이 깔끔하게 정리됩니다.
패널 뒤쪽이나 인접 설비까지 닿아야 할 때	100 cm	배선에 여유를 두면서도 늘어짐을 줄입니다.
먼 측정점까지 늘려야 할 때	150 cm	세 길이 중 가장 길어 먼 거리를 한 번에 잇습니다.

구성·옵션

2080/2310 길이 옵션과
포장 구성

구분	모델	길이 옵션	포장 수량
Ø4 mm 수-암 연장 리드	2080 · 2310	50 · 100 · 150 cm	1개

연장 리드와 함께 보는
안전 리드 부품

2080/2310 연장 리드의 CAT 등급과 정격 전류는 얼마입니까?
1000 V CAT IV, 정격 전류 36 A입니다. 연장 리드를 이어도 측정 회로의 등급은 이 값으로 유지됩니다.
연장 리드 길이는 어떻게 고릅니까?
50 cm, 100 cm, 150 cm 가운데 측정점까지 거리에 맞춥니다. 거리보다 조금 여유 있는 길이를 고르세요.
2080/2310의 양 끝은 어떻게 구성되어 있습니까?
한쪽은 Ø4 mm 수 플러그, 반대쪽은 Ø4 mm 암 소켓입니다. 기존 리드와 계측기 사이에 직렬로 끼워 사용합니다.
포장은 몇 개 단위입니까?
1개 단위입니다. 길이별로 수량을 나눠 주문하세요.
