분전반 측정 리드용⁣ CAT III 안전 플러그

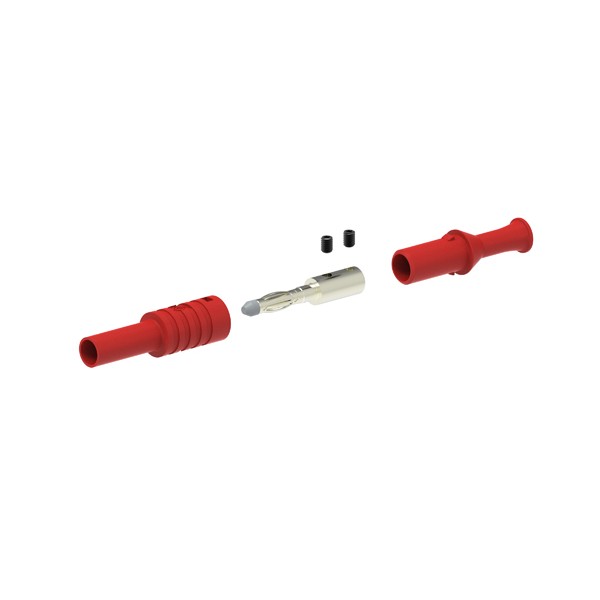

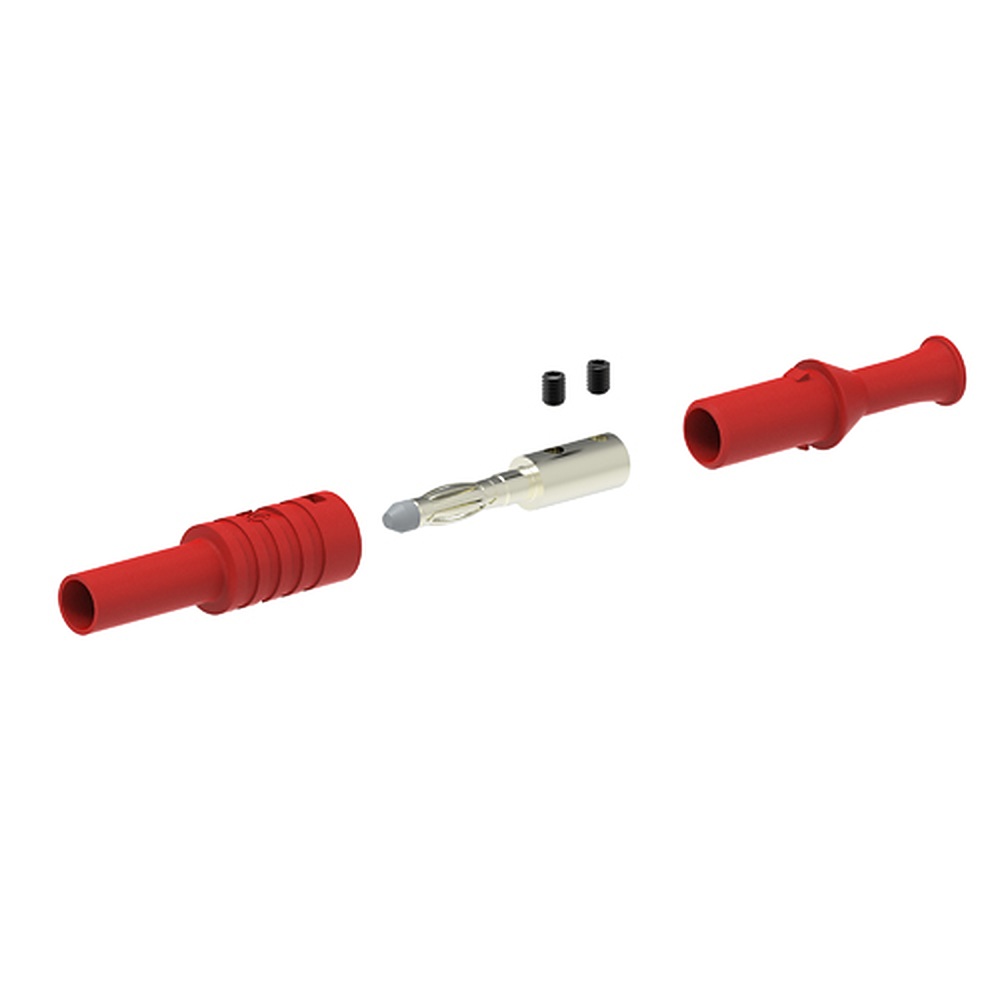

Electro-PJP 1065 Ø4 mm 안전 바나나 플러그, 나사 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1065는 1000 V CAT III, 36 A 정격의 Ø4 mm 수 안전 바나나 플러그(Safety Banana Plug)입니다. 케이블은 나사 단자로 연결합니다.

같은 정격에서 납땜 단자로 조립하는 모델은 1065/S입니다. 절연체는 PP이고 10개 단위로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

1000 V CAT III

CAT 등급

36 A

허용 전류

나사

접속 단자

CAT III

1000 V 정격 등급

CAT III

1065의 1000 V 정격 환경

분전반과 설비 배전 측정 리드를 만들 때 맞는 정격입니다. 600 V CAT II인 1061은 같은 환경에서 등급이 모자랄 수 있으니 구분하세요.

조립 방식

1065 나사 단자와⁣ 2.5 mm² 케이블

나사 단자는 2.5 mm² 이하 케이블에 맞습니다. 납땜 단자가 필요하면 1065/S를 고르세요.

사양

1065 정격과⁣ 단자 사양

항목사양
품번1065
형태Ø4 mm 안전 바나나 플러그, 나사 단자
정격1000 V CAT III / 36 A
접속나사 단자, 케이블 2.5 mm² 이하
소재PP 절연체, 니켈 도금 황동 접점
주문·포장1065-# / 10개 단위

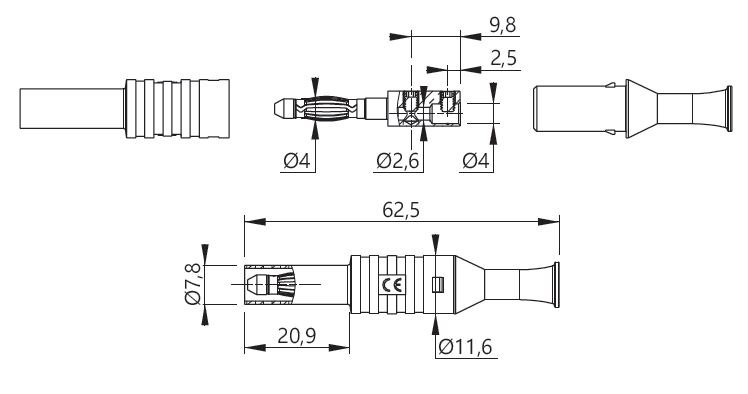

ELECTRO-PJP 1065.0 - 스크류 터미널 바나나 플러그의 분해 치수도
스크류 터미널 바나나 플러그의 분해 치수도

활용 분야

1065로 조립하는⁣ 배전 측정 리드

  • 배전반 측정 리드 — 1000 V CAT III 범위의 리드를 나사 조립으로 만듭니다.
  • 설비 배전 점검 — 분전반 측정용 예비 리드를 제작합니다.

같은 계열

1065를 중심으로 보는⁣ 안전 바나나 플러그 11종

  • 1061 — 후퇴식 슬리브 안전 플러그, 나사 단자, 600 V CAT II, 36 A
  • 1061/S — 후퇴식 슬리브 안전 플러그, 납땜 단자, 600 V CAT II, 36 A
  • 1063 — 안전 바나나 잭(암), 나사 단자, 1000 V CAT III, 36 A
  • 1063/S — 안전 바나나 잭(암), 납땜 단자, 1000 V CAT III, 36 A
  • 1065/S — 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1067 — 직각 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 20 A
  • 1067/S — 직각 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 20 A
  • 1076 — 스택형 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1076/S — 스택형 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1068-PRO — 안전 퀵 커넥션 플러그, 고정 슬리브, 600 V CAT II, 20 A
