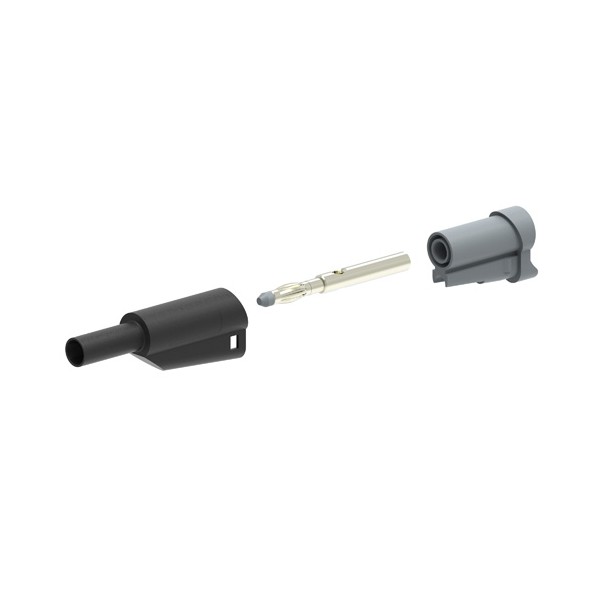

Electro-PJP 1076/S Ø4MM 스택형 고정 바나나 플러그 / 납땜 단자

Electro-PJP 1076/S Ø4MM 스택형 고정 바나나 플러그 / 납땜 단자

MODEL
1076/S
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

납땜으로 조립하는⁣ 스택형 안전 플러그

Electro-PJP 1076/S 스택형 Ø4mm 안전 바나나 플러그 납땜 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1076/S는 납땜 단자를 갖춘 Ø4mm 스택형 안전 바나나 플러그(Stackable Safety Banana Plug)입니다. 정격은 1000 V CAT III, 36 A이며 2.5 mm² 이하 케이블에 납땜해 고정합니다.

니켈 도금 황동 접점에 PP 절연체를 사용하며 10개입입니다. (주)테솔이 국내에 공식 공급합니다.

1000 V CAT III

정격 전압

36 A

정격 전류

납땜

케이블 접속 방식

10개입

1포장 수량

납땜 조립

/S 표기가 가리키는⁣ 납땜 접속 방식

품번 끝의 /S는 납땜 단자입니다. 납땜 설비가 있는 작업장에서 최대 2.5 mm² 케이블을 접속한다면 이 모델이 맞습니다.

접점과 절연

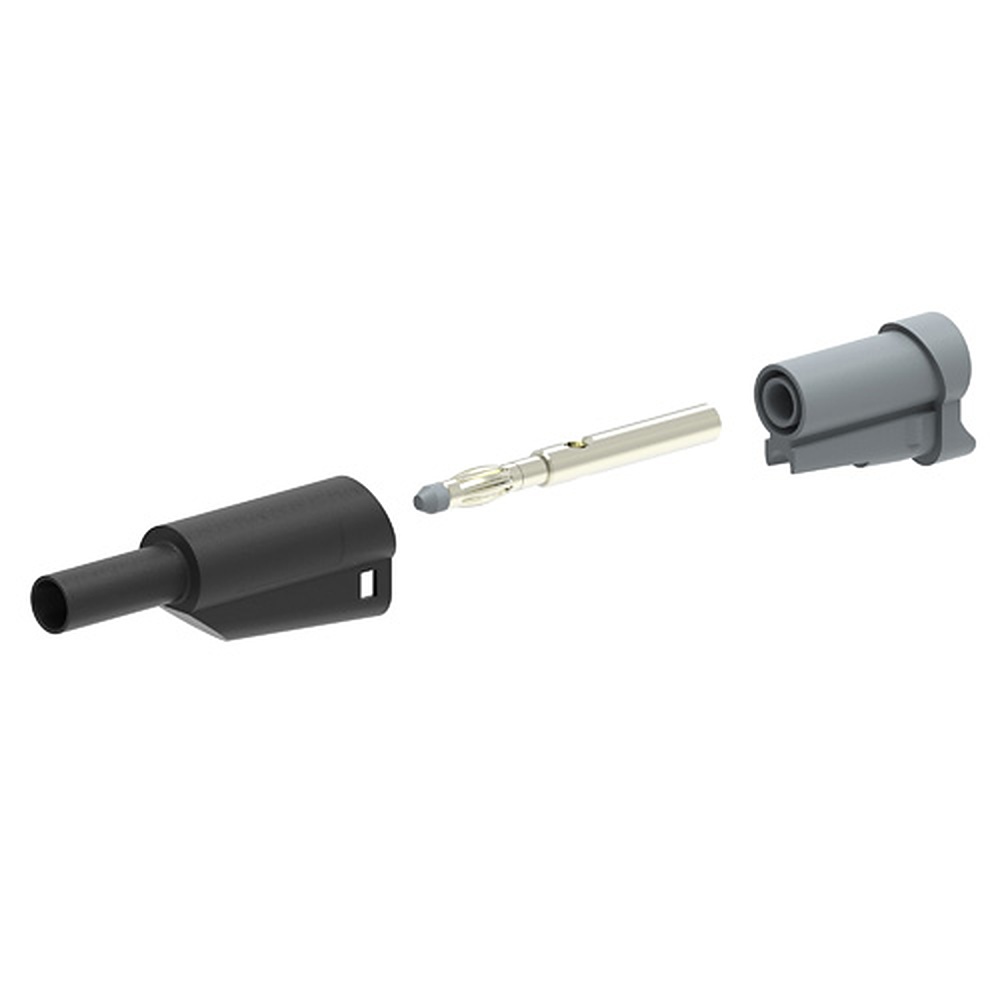

1076/S 접점 재질과⁣ PP 절연체

접점은 니켈 도금 황동, 절연체는 PP입니다. 몸체는 스택형이므로 한 접속점에 리드를 겹쳐 꽂는 구성에도 사용합니다.

사양

1076/S 정격과⁣ 납땜 단자 사양

구분내용
모델1076/S
구성Ø4 mm 스택형 안전 플러그
케이블 접속납땜 (/S)
CAT 정격1000 V CAT III
전류 정격36 A
케이블 단면적최대 2.5 mm²
접점 소재니켈 도금 황동
플라스틱부PP
입수10개

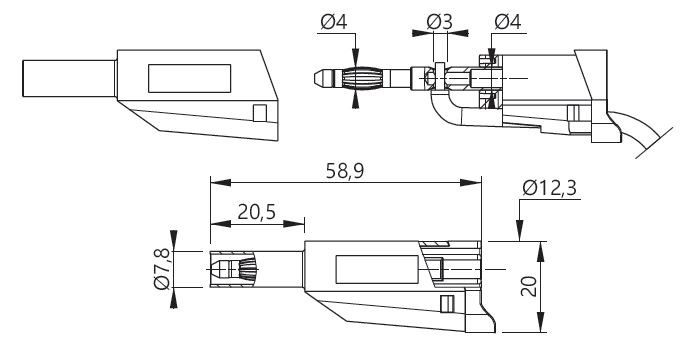

ELECTRO-PJP 1076/S - 스택형 납땜 단자 바나나 플러그의 치수도
스택형 납땜 단자 바나나 플러그의 치수도

활용 분야

1076/S로 만드는⁣ 납땜 접속 리드

  • 납땜 조립 측정 리드 — 1000 V CAT III 설비용 리드 끝에 납땜으로 플러그를 고정합니다.

같은 계열

납땜형 1076/S와 함께 보는⁣ Ø4 mm 안전 플러그·잭

  • 1061 — 나사 단자 Ø4mm 바나나 플러그
  • 1061/S — 납땜 단자 안전 바나나 플러그
  • 1063 — 나사 단자 바나나 잭
  • 1063/S — 납땜 단자 고정 바나나 잭
  • 1065 — 나사 단자 바나나 플러그
  • 1065/S — 납땜 단자 바나나 플러그
  • 1067 — 나사 단자 바나나 플러그
  • 1067/S — 납땜 단자 직각 고정 바나나 플러그
  • 1076 — 납땜 대신 나사 단자
  • 1068-PRO — 퀵 커넥션 단자, 고정 슬리브 플러그
