직선형으로 조립하는⁣ Ø2 mm 플러그 DIY

Electro-PJP 230 DIY Ø2 mm 직선 바나나 플러그 납땜 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

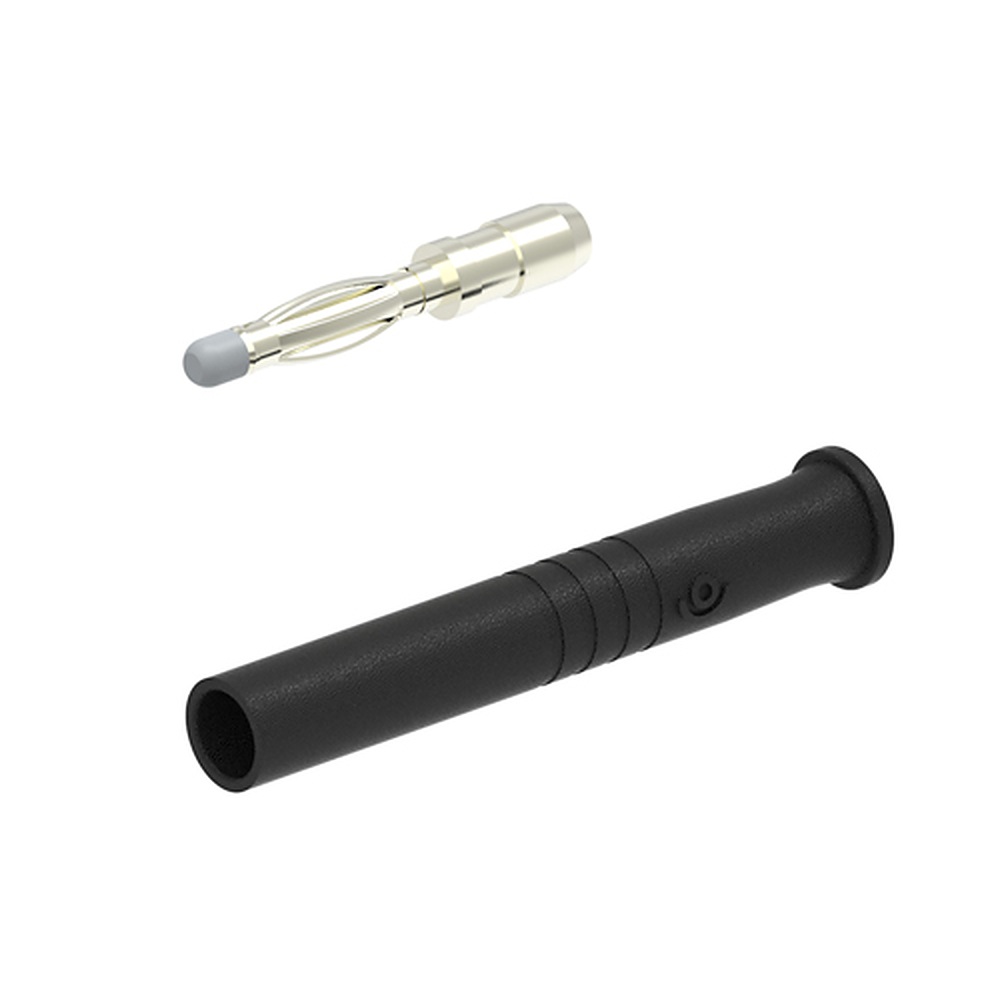

Electro-PJP 230 DIY는 직선형 Ø2 mm 바나나 플러그(Straight Banana Plug)를 사용자가 직접 조립하는 DIY 부품입니다. 케이블은 납땜 단자에 연결합니다.

절연체는 PP이고 정격은 ≤30 VAC, ≤60 VDC, 10 A이며 100개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

직선

플러그 형태

PP

절연체 재질

0.50 mm²

적용 케이블 이하

100개입

1포장 수량

직선 플러그

230 DIY를 선택하는⁣ 조립 조건

플러그 방향이 곧은 일반 리드를 만들 때 맞는 구성입니다. 겹쳐 꽂는 구조가 필요하면 215를, 절연체 고정이 필요하면 211을 선택하세요.

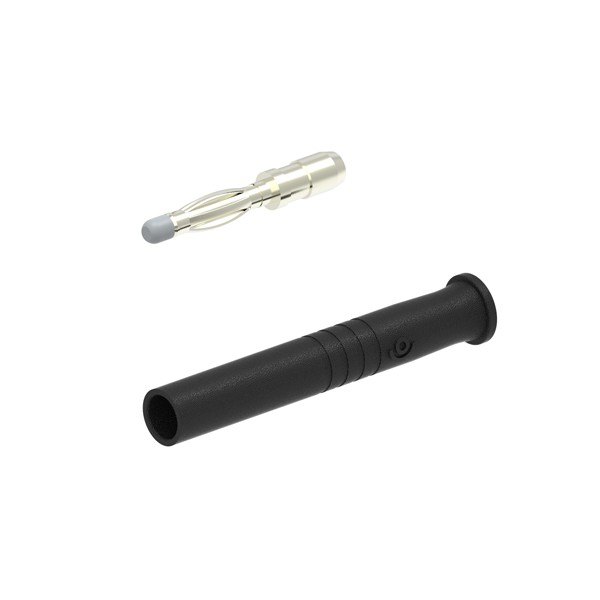

ELECTRO-PJP 230 DIY - 납땜용 금속 핀과 검정 절연 하우징 부품
납땜용 금속 핀과 검정 절연 하우징 부품

주문 코드

230-DIY-# 코드와⁣ 조립 순서

주문 코드는 230-DIY-#입니다. 납땜 단자에 피복을 벗긴 케이블 도체를 올려 납땜한 뒤 절연체를 결합합니다.

사양

230 DIY⁣ 재질과 케이블 사양

항목사양
품번230 DIY
주문 코드230-DIY-#
구성Ø2 mm 직선 바나나 플러그 / 납땜 단자
정격 전압 / 전류≤30 VAC · ≤60 VDC / 10 A
절연체PP
접점니켈 코팅 황동
적용 케이블0.50 mm² 이하
포장100개입

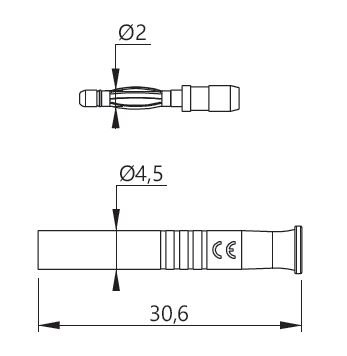

ELECTRO-PJP 230 DIY - 납땜 단자형 바나나 플러그의 치수도
납땜 단자형 바나나 플러그의 치수도

활용 분야

직선 플러그 230 DIY로⁣ 만드는 리드

  • 계측기 부속 리드 — 소형 계측기용 Ø2 mm 리드를 직접 조립합니다.
  • 저전압 신호 라인 — 30 VAC, 60 VDC 이하 신호의 연장 리드를 제작합니다.

같은 계열

230 DIY와⁣ 형태가 다른 5종

  • 209 — Ø2 mm 소켓, 납땜 단자, PP 절연체, 100개입
  • 210 — Ø2 mm 바나나 플러그, 납땜 단자, PA6 절연체, 100개입
  • 211 — Ø2 mm 바나나 플러그, 절연체 고정형, PP 절연체, 100개입
  • 215 — Ø2 mm 스택형 바나나 플러그, 납땜 단자, PA6 절연체, 100개입
  • 226 DIY — Ø2 mm 스택형 안전 플러그 DIY, 600 V CAT II, 10개입
