Electro-PJP 209 Ø2MM 소켓 / 납땜 단자

Electro-PJP 209 Ø2MM 소켓 / 납땜 단자

MODEL
209
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

Ø2 mm 플러그를 받는⁣ 납땜 단자 소켓

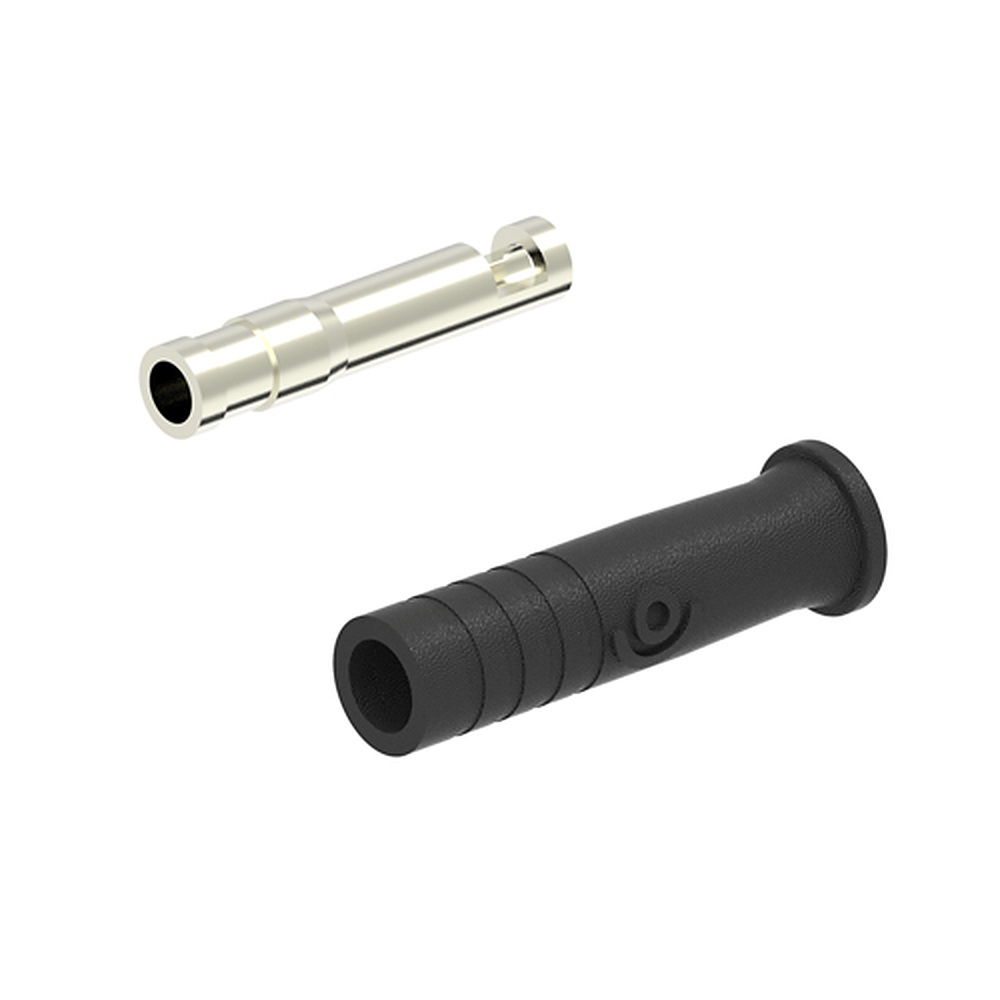

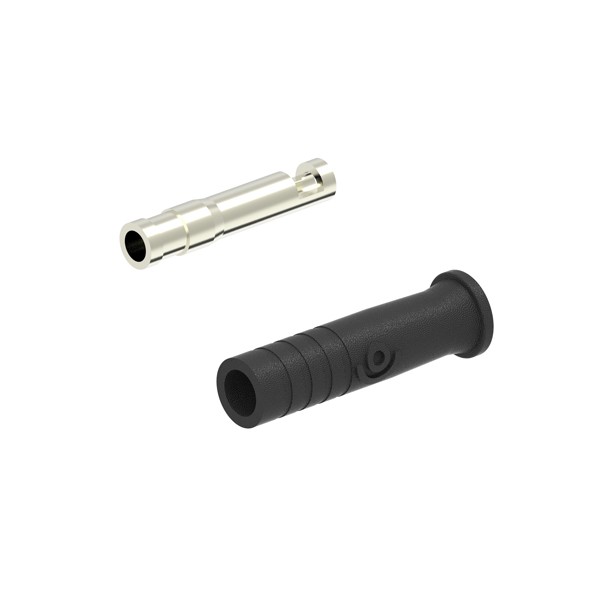

Electro-PJP 209 Ø2 mm 소켓 납땜 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 209는 Ø2 mm 바나나 플러그를 받는 소켓으로, 납땜으로 케이블을 연결하는 DIY용 부품입니다. 같은 Ø2 mm 계열 플러그 210·211·215·230 DIY와 짝을 이룹니다.

절연체는 PP이고 100개입으로 포장되어 리드를 여러 개 만드는 작업에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

Ø2 mm

소켓 지름

10 A

정격 전류

PP

절연체 재질

100개입

1포장 수량

소켓 역할

209 소켓으로 만드는⁣ 연장 리드 한쪽 끝

리드 한쪽 끝을 플러그로, 다른 쪽을 소켓으로 구성하면 연장 리드가 됩니다. 209는 소켓 쪽 부품이며 플러그는 210·211·215·230 DIY 중에서 고릅니다.

납땜 단자에 케이블 연결

피복을 벗긴 케이블 도체를 납땜 단자에 올려 납땜한 뒤 절연체를 결합합니다.

케이블 굵기

209 납땜 단자에 맞는⁣ 케이블 굵기

납땜 단자 모델은 0.50 mm² 이하 케이블에 맞습니다.

사양

209 정격과⁣ 재질 사양

항목사양
품번209 (주문 코드 209-#)
구성Ø2 mm 소켓 / 납땜 단자
정격 전압≤30 VAC · ≤60 VDC
정격 전류10 A
절연체PP
접점니켈 코팅 황동
적용 케이블0.50 mm² 이하
포장 수량100개입

활용 분야

Ø2 mm 소켓 209를 사용하는⁣ 신호 배선

  • 저전압 신호 연결 — 30 VAC, 60 VDC 이하 신호 라인의 연장 리드를 만듭니다.

같은 계열

209와 짝을 이루는⁣ Ø2 mm 플러그 5종

  • 210 — Ø2 mm 바나나 플러그, 납땜 단자, PA6 절연체, 100개입
  • 211 — Ø2 mm 바나나 플러그, 절연체 고정형, PP 절연체, 100개입
  • 215 — Ø2 mm 스택형 바나나 플러그, 납땜 단자, PA6 절연체, 100개입
  • 230 DIY — Ø2 mm 직선 바나나 플러그 DIY, 납땜 단자, PP 절연체, 100개입
  • 226 DIY — Ø2 mm 스택형 안전 플러그 DIY, 600 V CAT II, 10개입
