Electro-PJP 한국 독점 공급 파트너
Electro-PJP 226 DIY는 600 V CAT II, 10 A로 정격된 Ø2 mm 스택형 안전 플러그(Stackable Safety Plug)입니다. 사용자가 직접 조립하며 절연체는 PA6입니다.
Ø2 mm 계열에서 CAT 등급이 표기된 품번은 이 품번이며 10개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.
CAT 정격
226 DIY만 갖춘 600 V CAT II 정격
같은 계열의 209·210·211·215·230 DIY는 30 VAC·60 VDC 이하로 CAT 등급이 없습니다. 상용 전원 계통에 닿는 측정 리드를 만든다면 226 DIY를 선택하세요.
스택형 안전 플러그
플러그 뒤쪽에 다른 Ø2 mm 플러그를 겹쳐 꽂아 한 접속점에서 리드를 분기합니다.

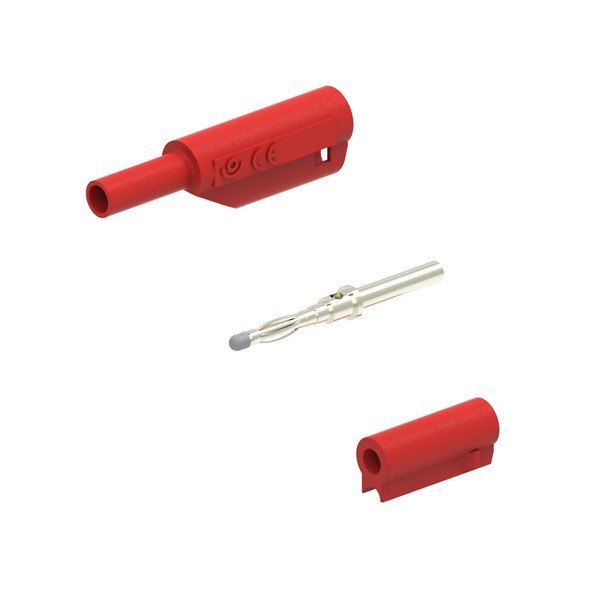

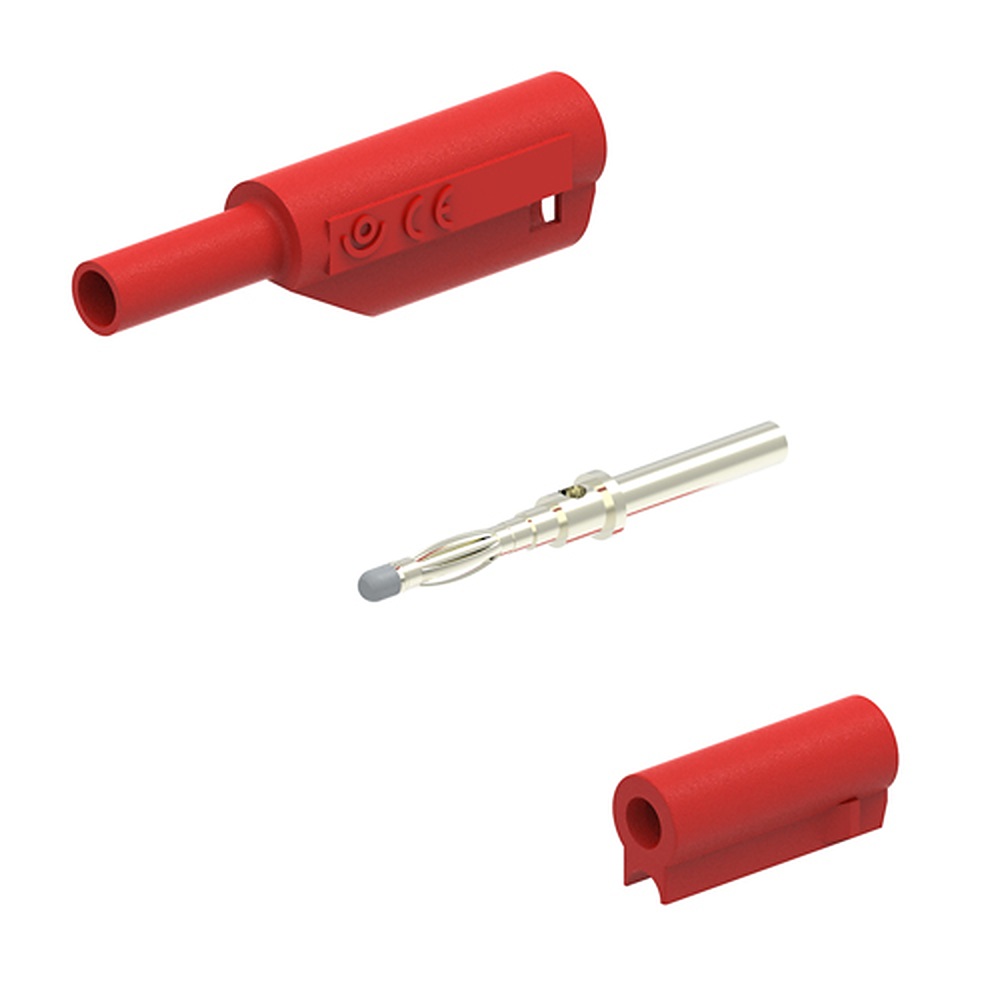

빨간 스택형 플러그 하우징과 금속 핀, 클립 부품
주문·포장
226-IEC-# 코드와 10개입 포장
주문 코드는 226-IEC-#이고 포장은 10개입입니다. 다른 Ø2 mm 부품은 100개입이므로 소량 조립에도 알맞습니다.
사양
226 DIY 정격·재질 사양
| 항목 | 사양 |
|---|---|
| 품번 | 226 DIY (주문 코드 226-IEC-#) |
| 구성 | Ø2 mm 스택형 안전 플러그(DIY) |
| 정격 | 600 V CAT II · 10 A |
| 절연체 | PA6 |
| 접점 | 니켈 코팅 황동 |
| 포장 수량 | 10개입 |

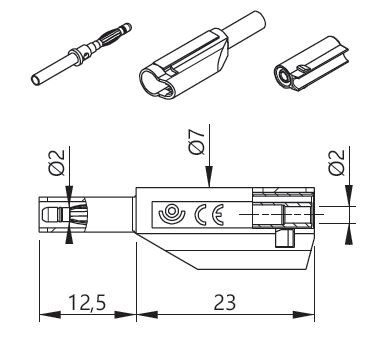

분해 가능한 스택형 플러그의 구성과 치수도
활용 분야
CAT II 리드를 만드는 226 DIY 조립
- CAT II 측정 리드 — 600 V CAT II 정격의 Ø2 mm 리드를 직접 조립합니다.
- 측정점 분기 — 스택형 구조로 한 접속점에서 리드를 나눕니다.
같은 계열
226 DIY와 정격이 다른 Ø2 mm 플러그·소켓
- 209 — Ø2 mm 소켓, 납땜 단자, PP 절연체, 100개입
- 210 — Ø2 mm 바나나 플러그, 납땜 단자, PA6 절연체, 100개입
- 211 — Ø2 mm 바나나 플러그, 절연체 고정형, PP 절연체, 100개입
- 215 — Ø2 mm 스택형 바나나 플러그, 납땜 단자, PA6 절연체, 100개입
- 230 DIY — Ø2 mm 직선 바나나 플러그 DIY, 납땜 단자, PP 절연체, 100개입
관련 제품
안전 등급 부품을 찾는다면 Ø4 mm 안전 플러그
- Electro-PJP Ø4mm 바나나 플러그 · 잭 DIY (1060 · 1080 · 1010 · 3010 · 3030 계열)
- Electro-PJP 바나나 플러그 · 소켓 변환 어댑터 (Ada2/2 · Ada4/2 · Ada204 · 3310 · 3380 · 60619 등)
- Electro-PJP Ø4mm 안전 바나나 플러그 · 잭 (1061 · 1063 · 1065 · 1067 · 1076 · 1068-PRO)
226 DIY의 정격은 얼마입니까?
600 V CAT II, 10 A입니다.
226 DIY는 몇 개입입니까?
10개입입니다. 나머지 Ø2 mm 부품은 100개입입니다.
226 DIY와 215는 어떻게 다릅니까?
둘 다 스택형입니다. 226 DIY는 600 V CAT II 안전 플러그이고 215는 ≤30 VAC, ≤60 VDC입니다.
FAQ 자주묻는 질문
-
226 DIY의 정격은 얼마입니까?
600 V CAT II, 10 A입니다.
-
226 DIY는 몇 개입입니까?
10개입입니다. 나머지 Ø2 mm 부품은 100개입입니다.
-
226 DIY와 215는 어떻게 다릅니까?
둘 다 스택형입니다. 226 DIY는 600 V CAT II 안전 플러그이고 215는 ≤30 VAC, ≤60 VDC입니다.
