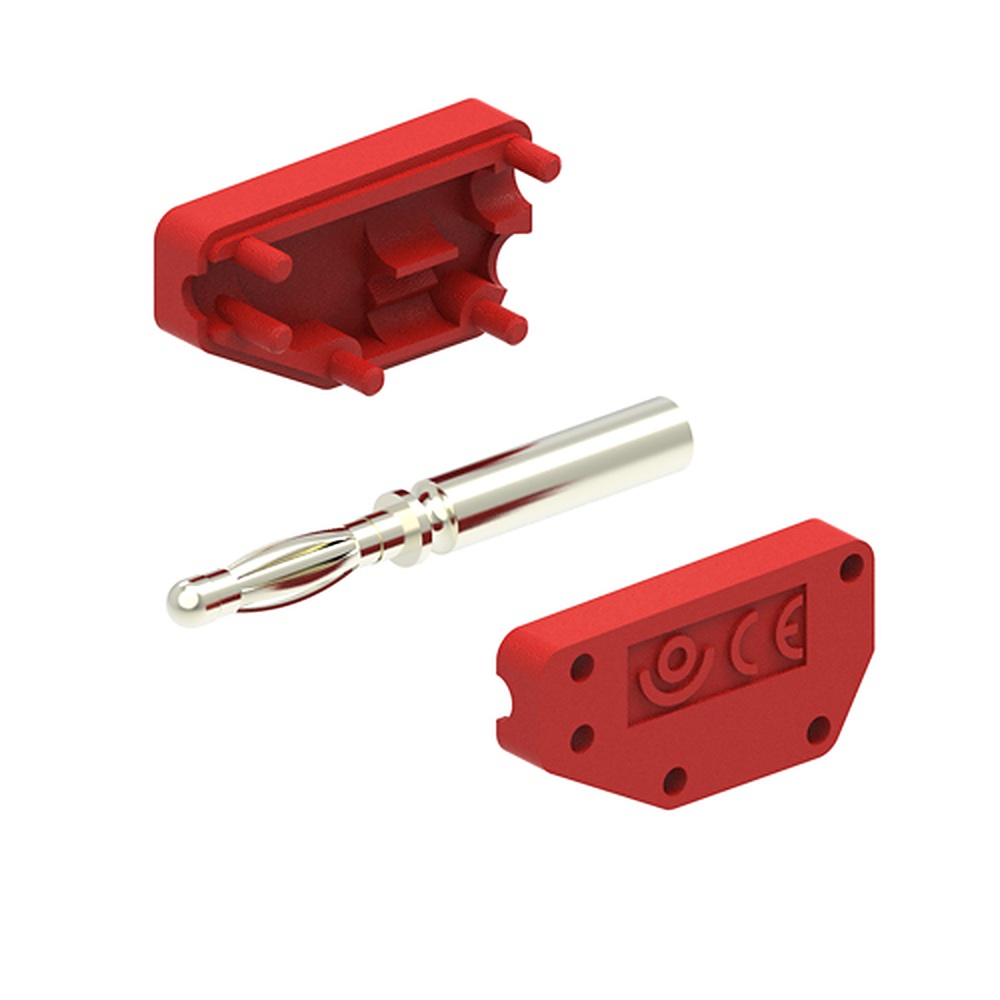

Electro-PJP 209, 210, 211, 215, 226 DIY, 230 DIY는 Ø2 mm 바나나 플러그와 소켓으로 구성된 DIY 부품입니다. 납땜 단자나 안전 플러그 구조를 갖춘 6종 가운데 구성을 골라 10 A 정격의 소형 계측 리드를 직접 조립할 수 있습니다.

여섯 종 모두 접점이 니켈 코팅 황동이어서 접촉 저항이 일정하게 유지됩니다. 대부분 100개 단위로 포장되므로 리드를 다량 제작하는 공정에 알맞으며, 이 부품은 (주)테솔이 국내에 공식 공급합니다.

10 A

6종 공통 정격 전류

0.50 mm²

납땜 단자 적용 케이블 기준

600 V CAT II

226 DIY 안전 플러그 정격

100개

포장 수량, 226 DIY는 10개

특징

구조 6종,
정격은 두 가지

핵심 특징현장에서 달라지는 점
납땜 단자 5종209, 210, 211, 215, 230 DIY는 납땜으로 케이블을 고정하므로 진동이 있는 장비 내부 배선에서도 접촉이 풀리지 않습니다.
니켈 코팅 황동 접점표면 산화가 느려 장기간 보관한 리드도 접촉 상태가 안정적입니다.
PP·PA6 절연체 선택모델에 따라 절연체가 PP 또는 PA6이므로 내열이나 강성 요구에 맞춰 재질을 고를 수 있습니다.

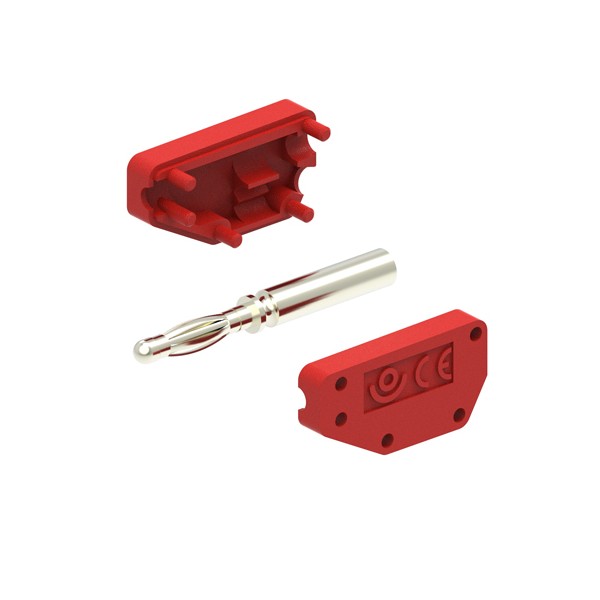

스택형 215 · 226 DIY플러그 뒤쪽에 다른 플러그를 겹쳐 꽂는 구조여서 한 측정점에 리드 두 개를 함께 연결할 수 있습니다.
고정 절연체 211절연체가 플러그에 고정되어 있어 케이블 작업 중 절연체가 이탈하지 않습니다.
CAT II 정격 226 DIY600 V CAT II 정격이라 상용 전원 계통 측정용 리드를 조립할 때 알맞습니다.

조립 설계

Ø2 mm 리드를 만들 때
확인할 케이블과 구성

납땜 단자 모델은 0.50 mm² 이하 케이블에 맞으므로, 이보다 굵은 케이블은 도체가 단자에 들어가지 않습니다. 구성 부품은 플러그(210, 211, 215, 230 DIY), 소켓(209), 안전 플러그(226 DIY)로 나뉘며, 리드 양 끝을 플러그와 소켓으로 달리하면 연장 리드를 만들 수 있습니다.

납땜 단자에 케이블 고정

플러그 후단의 납땜 단자에 피복을 벗긴 케이블 도체를 올려 납땜한 뒤 절연체를 결합합니다. 10 A 정격은 접점과 단자가 견디는 한도이므로 케이블 단면적과 허용 전류도 같은 기준으로 맞추세요.

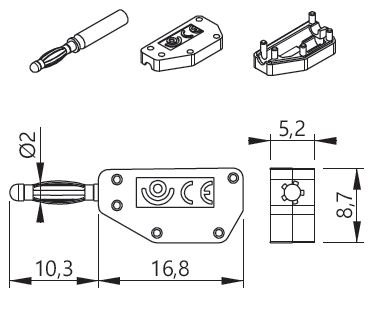

ELECTRO-PJP 215.0 - 스택형 바나나 플러그의 구성과 치수도
스택형 바나나 플러그의 구성과 치수도

안전 등급

226 DIY만
CAT 등급 보유

226 DIY의 정격은 600 V CAT II이고, 나머지 다섯 종은 30 VAC 또는 60 VDC 이하용으로 CAT 등급이 없습니다. 상용 전원 계통에 닿는 측정 리드라면 226 DIY로만 조립하고, 저전압 신호 배선이라면 다른 5종으로도 충분합니다.

226 DIY 스택형 안전 플러그

226 DIY는 스택형이어서 뒤쪽 소켓에 다른 Ø2 mm 플러그를 포개 꽂아 한 접속점에서 리드를 분기할 수 있습니다. 포장이 10개 단위라 소량의 CAT II 리드를 만들 때 알맞습니다.

사양

6종 정격·구조·
포장 사양

항목209210211215226 DIY230 DIY
구성Ø2 mm 소켓 / 납땜 단자Ø2 mm 바나나 플러그 / 납땜 단자Ø2 mm 바나나 플러그 / 납땜 단자, 고정 절연체Ø2 mm 스택형 바나나 플러그 / 납땜 단자Ø2 mm 스택형 안전 플러그 (DIY)Ø2 mm 직선 바나나 플러그 / 납땜 단자
정격 전압≤30 VAC ≤60 VDC≤30 VAC ≤60 VDC≤30 VAC ≤60 VDC≤30 VAC ≤60 VDC600 V CAT II≤30 VAC ≤60 VDC
정격 전류10 A10 A10 A10 A10 A10 A
절연체PPPA6PPPA6PA6PP
포장 수량100개100개100개100개10개100개
주문 코드209-#210-C-# / 210-I-#211-#215-#226-IEC-#230-DIY-#

시리즈 공통 사양

항목사양
접점 소재니켈 코팅 황동
정격 전류10 A (6종 공통)
납땜 단자 적용 케이블0.50 mm² 이하 (209, 210, 211, 215, 230 DIY)
포장 수량100개 (226 DIY는 10개)

활용 분야

소형 리드가
필요한 계측 현장

  • 계측기 부속 리드 제작 — Ø2 mm 단자를 사용하는 소형 계측기용 리드를 규격에 맞춰 만듭니다.
  • 시험 지그 배선 — 지그 패널의 Ø2 mm 소켓(209)과 플러그를 짝지어 반복 착탈하는 시험 배선을 구성합니다.
  • 저전압 신호 연결 — 30 VAC, 60 VDC 이하 신호 라인의 연장 리드를 제작합니다.
  • CAT II 측정 리드 — 226 DIY로 600 V CAT II 정격 리드를 조립합니다.

선택 가이드

플러그 구조로 고르는
Ø2 mm 부품

이럴 때 (현장 조건)권장 모델선택 이유
직선 형태 플러그로 조립할 때230 DIY직선 구조에 납땜 단자와 PP 절연체를 갖췄습니다.
절연체가 이탈하지 않아야 할 때211절연체가 플러그에 고정된 구조입니다.
플러그를 겹쳐 꽂을 때215스택형 구조에 PA6 절연체를 갖춰 플러그를 겹쳐 꽂을 수 있습니다.
지그나 패널에서 플러그를 받을 때209납땜 단자를 갖춘 Ø2 mm 소켓입니다.
CAT II 정격이 필요할 때226 DIY600 V CAT II, 10 A 정격의 스택형 안전 플러그입니다.

구성·옵션

구성과
주문 코드 형식

  • 플러그 — 210(PA6), 211(고정 절연체, PP), 215(스택형, PA6), 230 DIY(직선, PP).
  • 소켓 — 209(PP).
  • 안전 플러그 — 226 DIY(스택형, PA6, 포장 10개).
  • 주문 코드 — 모델 번호 뒤 "-#" 자리에 옵션 코드를 붙여 지정합니다(예: 209-#, 210-C-#, 226-IEC-#).

관련 제품
