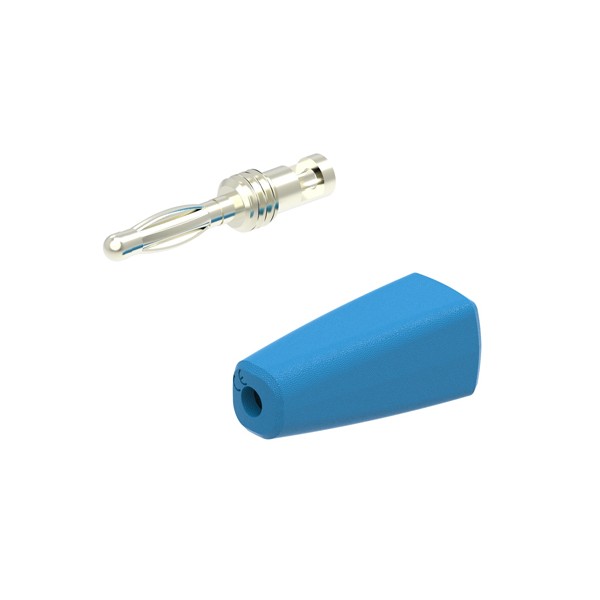

Electro-PJP 210 Ø2MM 바나나 플러그 / 납땜 단자

Electro-PJP 210 Ø2MM 바나나 플러그 / 납땜 단자

MODEL
210
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

케이블을 납땜해 만드는⁣ Ø2 mm 바나나 플러그

Electro-PJP 210 Ø2 mm 바나나 플러그 납땜 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 210은 케이블을 납땜해 Ø2 mm 리드를 직접 만드는 바나나 플러그(Banana Plug)입니다. 절연체는 PA6이고 접점은 니켈 코팅 황동입니다.

정격은 ≤30 VAC, ≤60 VDC, 10 A이며 100개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

Ø2 mm

바나나 플러그 지름

PA6

절연체 재질

0.50 mm²

납땜 단자 적용 케이블 이하

100개입

1포장 수량

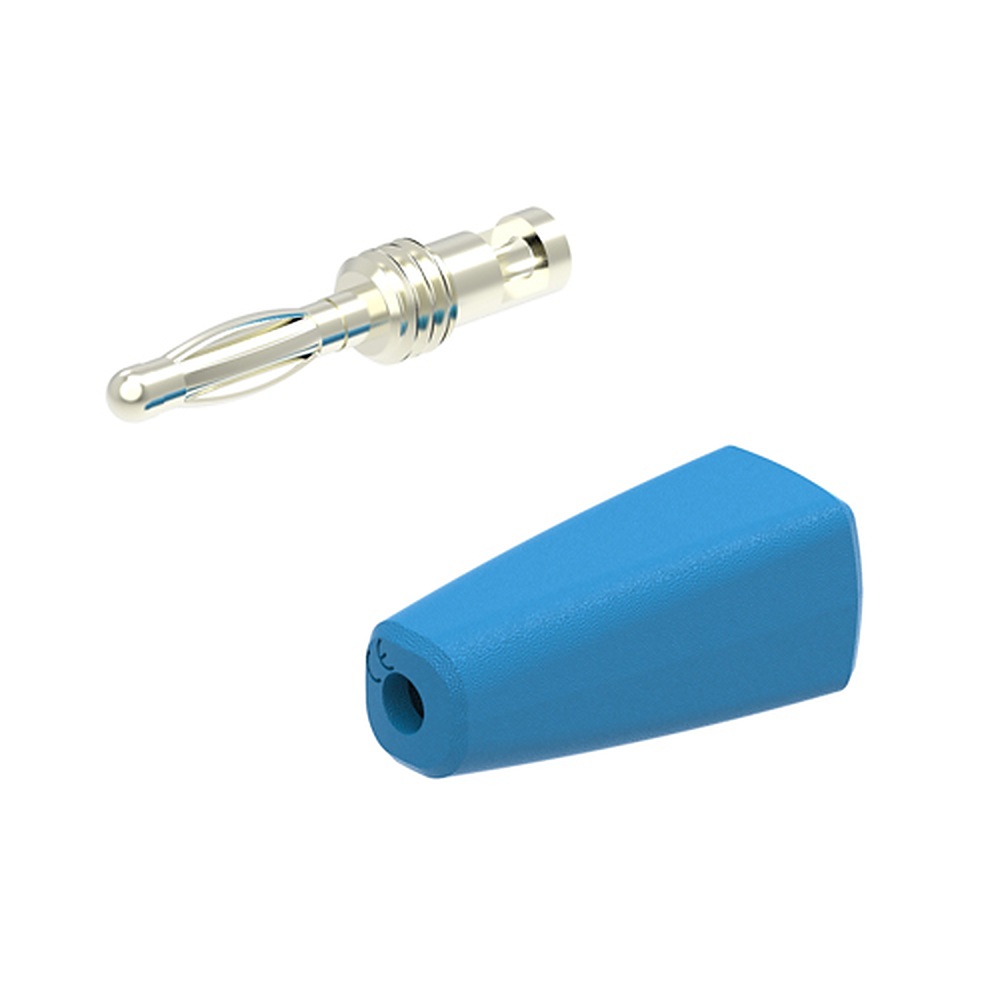

플러그 구조

210의 납땜 단자와⁣ PA6 절연체

납땜 단자에 케이블을 고정하는 구조이며, 절연체는 PA6입니다. 같은 Ø2 mm 직선 플러그인 230 DIY는 PP 절연체입니다.

주문 코드

210-C-#와 210-I-#⁣ 두 가지 코드

주문 코드는 210-C-#와 210-I-# 두 가지로 표기됩니다. 어느 쪽을 지정할지는 견적 시 확인합니다.

케이블

0.50 mm² 이하 케이블에⁣ 맞춘 납땜 단자

납땜 단자는 0.50 mm² 이하 케이블에 맞습니다. 더 굵은 케이블은 Ø4 mm 계열을 검토하세요.

사양

210 사양:⁣ 정격·재질·코드

항목사양
품번210
주문 코드210-C-# / 210-I-#
구성Ø2 mm 바나나 플러그 / 납땜 단자
정격≤30 VAC · ≤60 VDC, 10 A
절연체 / 접점PA6 / 니켈 코팅 황동
포장 수량100개입

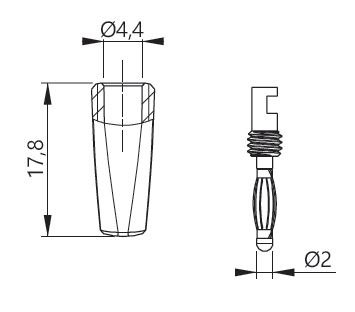

ELECTRO-PJP 210.0 - 납땜 단자형 바나나 플러그의 치수도
납땜 단자형 바나나 플러그의 치수도

활용 분야

210으로 제작하는⁣ 소형 리드

  • 계측기 부속 리드 제작 — Ø2 mm 단자의 소형 계측기용 리드를 규격에 맞춰 만듭니다.
  • 저전압 신호 연결 — 30 VAC, 60 VDC 이하 신호 라인에 사용하는 리드를 제작합니다.

같은 계열

210 외⁣ Ø2 mm 소켓·플러그 5종

  • 209 — Ø2 mm 소켓, 납땜 단자, PP 절연체, 100개입
  • 211 — Ø2 mm 바나나 플러그, 절연체 고정형, PP 절연체, 100개입
  • 215 — Ø2 mm 스택형 바나나 플러그, 납땜 단자, PA6 절연체, 100개입
  • 230 DIY — Ø2 mm 직선 바나나 플러그 DIY, 납땜 단자, PP 절연체, 100개입
  • 226 DIY — Ø2 mm 스택형 안전 플러그 DIY, 600 V CAT II, 10개입
