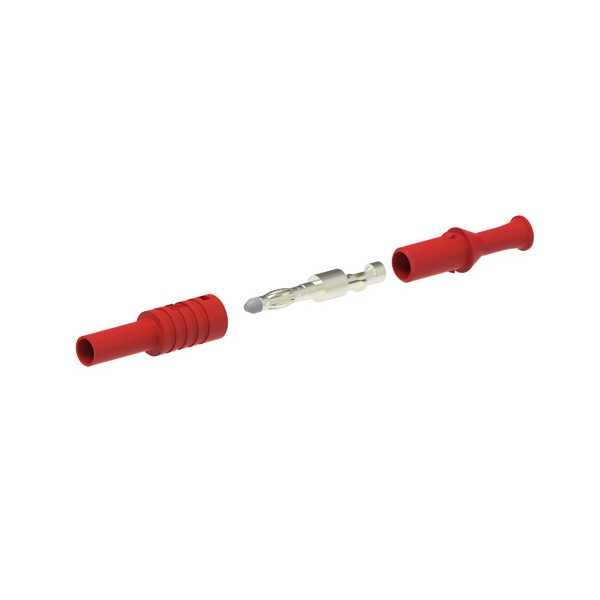

Electro-PJP 1065/S Ø4MM 바나나 플러그 / 납땜 단자

Electro-PJP 1065/S Ø4MM 바나나 플러그 / 납땜 단자

MODEL
1065/S
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

납땜으로 마무리하는⁣ CAT III 안전 플러그

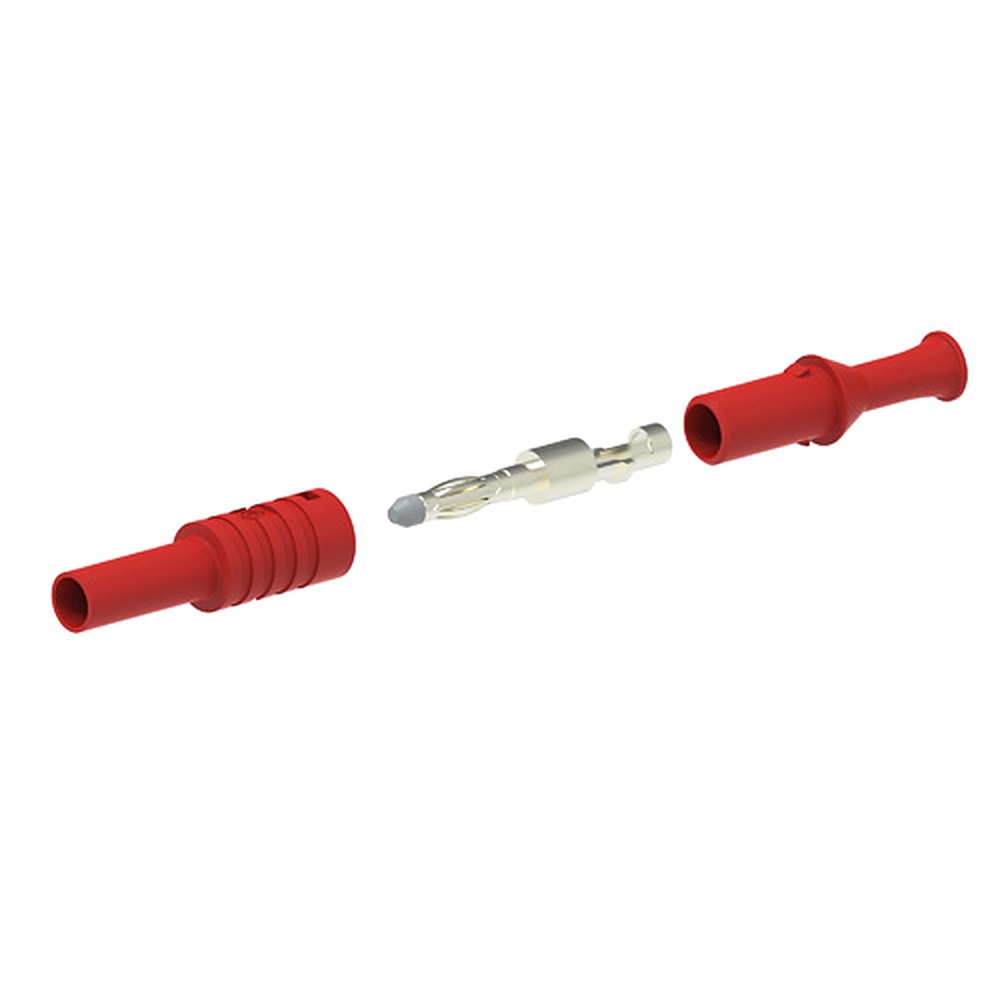

Electro-PJP 1065/S Ø4 mm 안전 바나나 플러그, 납땜 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1065/S는 케이블을 납땜하는 Ø4 mm 수 안전 바나나 플러그(Safety Banana Plug)입니다. 정격은 1000 V CAT III, 36 A입니다.

1065와 같은 정격에 납땜 단자를 적용한 모델입니다. 절연체는 PP이고 포장은 10개 단위입니다. (주)테솔이 국내에 공식 공급합니다.

1000 V CAT III

안전 등급

36 A

전류 정격

납땜

배선 접속

/S

납땜 품번 표기

납땜 선택

1065/S 납땜 단자와⁣ 나사형 1065

1065/S는 케이블을 단자에 납땜해 연결합니다. 나사 단자로 조립하려면 1065를 고르세요.

적용 케이블

1065/S에 연결하는⁣ 2.5 mm² 이하 케이블

단자에 납땜할 수 있는 케이블은 단면적 2.5 mm² 이하입니다. 케이블 굵기가 이를 넘으면 사용할 수 없습니다.

사양

1065/S 정격과⁣ 납땜 단자 사양

항목사양
품번1065/S
종류Ø4 mm 안전 바나나 플러그, 납땜 단자
안전 등급1000 V CAT III
전류 정격36 A
배선 접속납땜 단자
케이블 단면적2.5 mm² 이하
플라스틱PP
금속니켈 도금 황동
포장10개

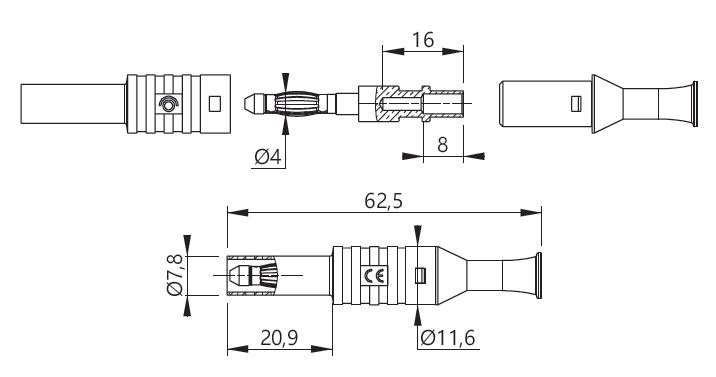

ELECTRO-PJP 1065/S - 납땜 단자 바나나 플러그의 분해 치수도
납땜 단자 바나나 플러그의 분해 치수도

활용 분야

1065/S로 만드는⁣ 납땜 측정 리드

  • 배전반 측정 리드 — 납땜으로 마무리하는 CAT III 리드를 만듭니다.
  • 시험 설비 리드 — 접속부를 납땜으로 고정한 리드를 제작합니다.

같은 계열

1065/S 곁에 두고 보는⁣ 안전 바나나 플러그 11종

  • 1061 — 후퇴식 슬리브 안전 플러그, 나사 단자, 600 V CAT II, 36 A
  • 1061/S — 후퇴식 슬리브 안전 플러그, 납땜 단자, 600 V CAT II, 36 A
  • 1063 — 안전 바나나 잭(암), 나사 단자, 1000 V CAT III, 36 A
  • 1063/S — 안전 바나나 잭(암), 납땜 단자, 1000 V CAT III, 36 A
  • 1065 — 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1067 — 직각 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 20 A
  • 1067/S — 직각 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 20 A
  • 1076 — 스택형 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1076/S — 스택형 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1068-PRO — 안전 퀵 커넥션 플러그, 고정 슬리브, 600 V CAT II, 20 A
