Electro-PJP 1061/S Ø4MM 안전 바나나 플러그 / 납땜 단자

Electro-PJP 1061/S Ø4MM 안전 바나나 플러그 / 납땜 단자

MODEL
1061/S
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

납땜으로 조립하는⁣ 후퇴식 안전 플러그

Electro-PJP 1061/S Ø4 mm 안전 바나나 플러그, 후퇴식 슬리브, 납땜 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1061/S는 케이블을 납땜하는 후퇴식 슬리브 Ø4 mm 수 안전 바나나 플러그(Safety Banana Plug)입니다. 600 V CAT II, 36 A 정격입니다.

1061과 정격이 같으며 차이는 케이블 접속부의 납땜 단자입니다. 2.5 mm² 이하 케이블을 연결하고, 한 팩은 10개입니다. (주)테솔이 국내에 공식 공급합니다.

600 V CAT II

CAT 등급

36 A

허용 전류

납땜

접속 단자

/S

납땜 품번 표기

납땜 조립

1061/S의 /S 표기와⁣ 나사형 1061

품번의 /S는 납땜 단자를 뜻합니다. 나사 단자로 조립하려면 1061을 고르세요.

안전 구조

1061/S의 슬리브와⁣ 600 V CAT II 범위

후퇴식 슬리브(fourreau rétractable) 구조는 1061과 같습니다. 정격이 600 V CAT II이므로 측정 환경의 CAT 등급이 이를 넘지 않는지 확인하세요.

사양

1061/S 정격과⁣ 납땜 단자 사양

항목사양
품번1061/S
형태Ø4 mm 안전 바나나 플러그, 후퇴식 슬리브, 납땜 단자
정격600 V CAT II / 36 A
접속납땜 단자, 케이블 2.5 mm² 이하
소재PP 절연체, 니켈 도금 황동 접점
주문·포장1061/S-# / 10개 단위

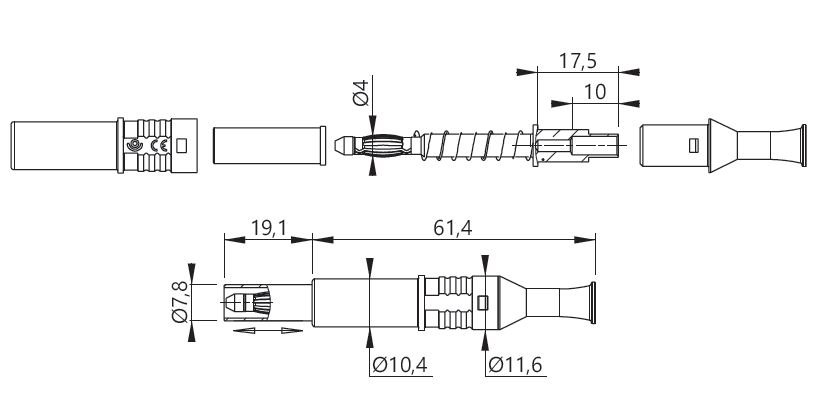

ELECTRO-PJP 1061/S - 납땜 단자 바나나 플러그의 분해 치수도
납땜 단자 바나나 플러그의 분해 치수도

활용 분야

1061/S로 조립하는⁣ 납땜 리드

  • 콘센트 계통 측정 리드 — 납땜으로 마무리하는 600 V CAT II 리드를 만듭니다.

같은 계열

1061/S와 구분하는⁣ 안전 바나나 플러그 11종

  • 1061 — 후퇴식 슬리브 안전 플러그, 나사 단자, 600 V CAT II, 36 A
  • 1063 — 안전 바나나 잭(암), 나사 단자, 1000 V CAT III, 36 A
  • 1063/S — 안전 바나나 잭(암), 납땜 단자, 1000 V CAT III, 36 A
  • 1065 — 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1065/S — 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1067 — 직각 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 20 A
  • 1067/S — 직각 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 20 A
  • 1076 — 스택형 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1076/S — 스택형 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1068-PRO — 안전 퀵 커넥션 플러그, 고정 슬리브, 600 V CAT II, 20 A
